Устройство для определения экстремальных значений амплитуд сигналов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

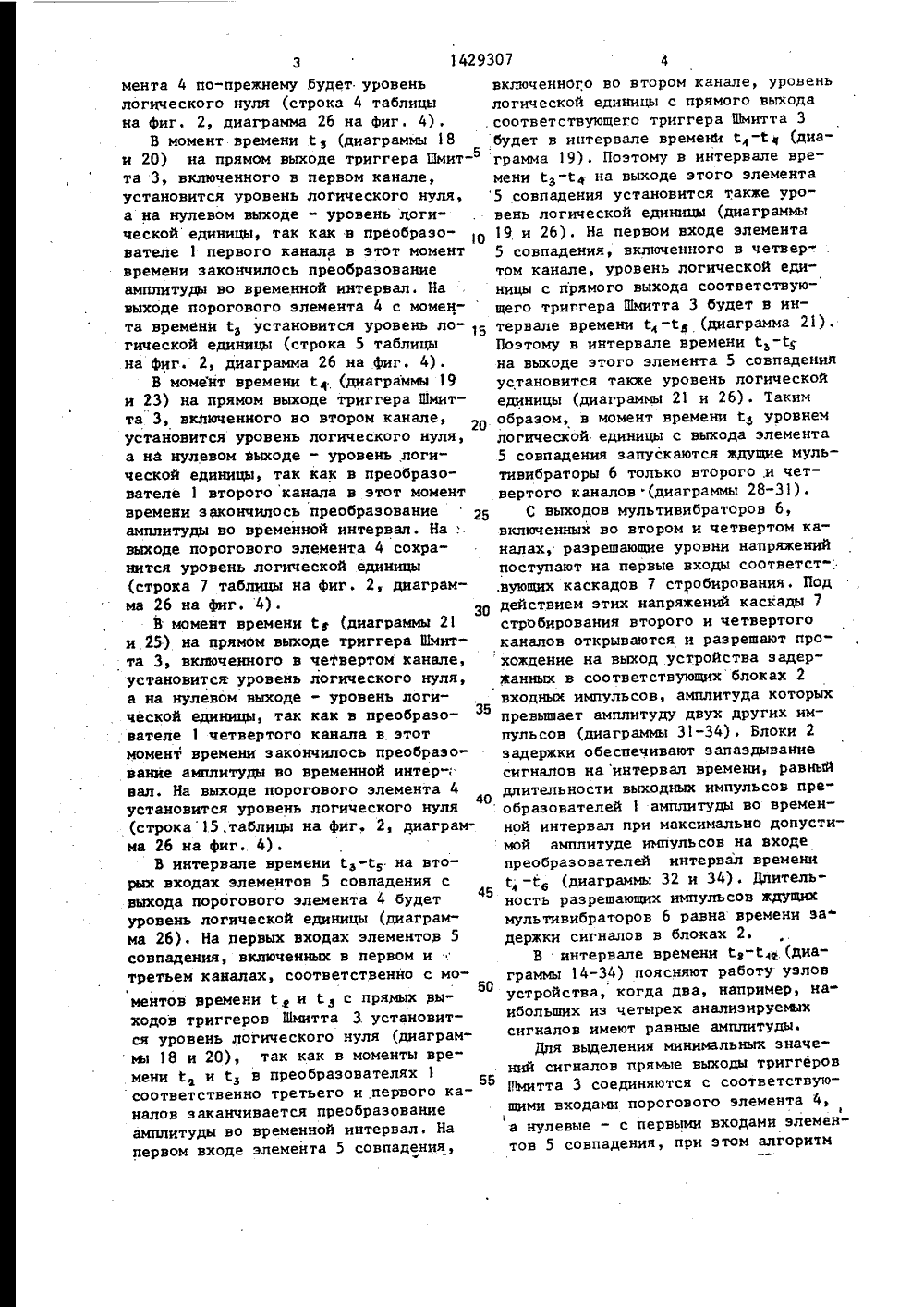

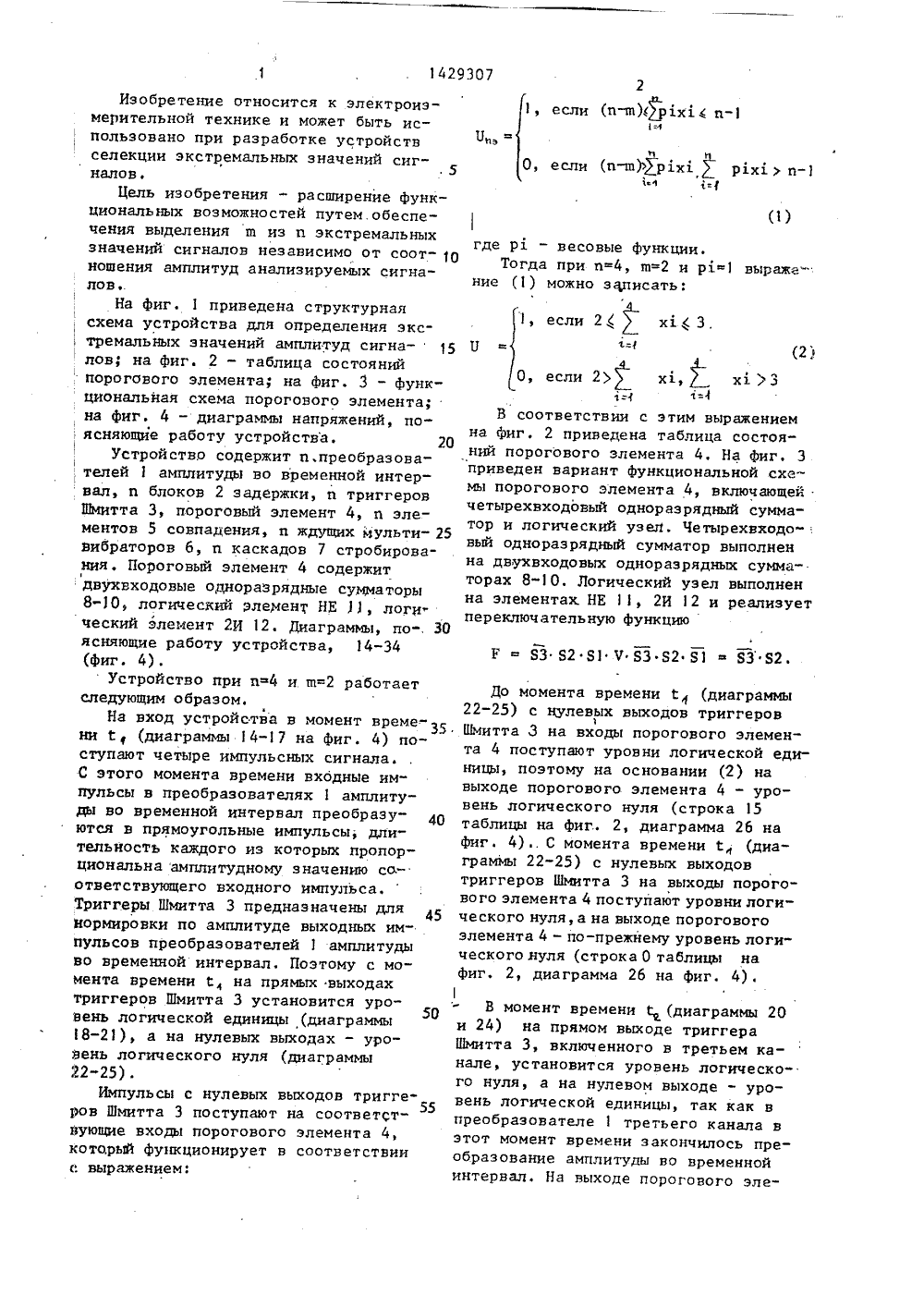

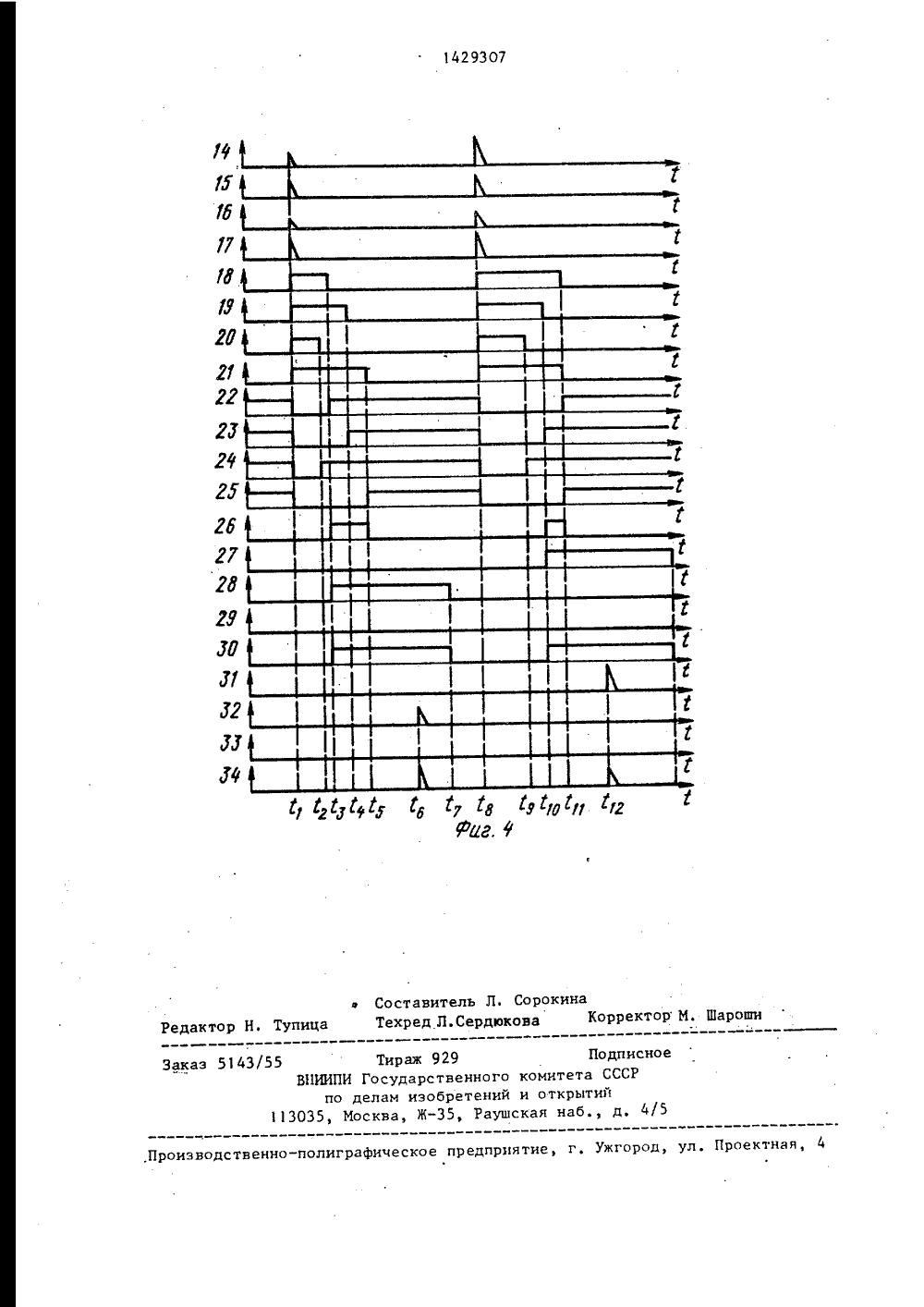

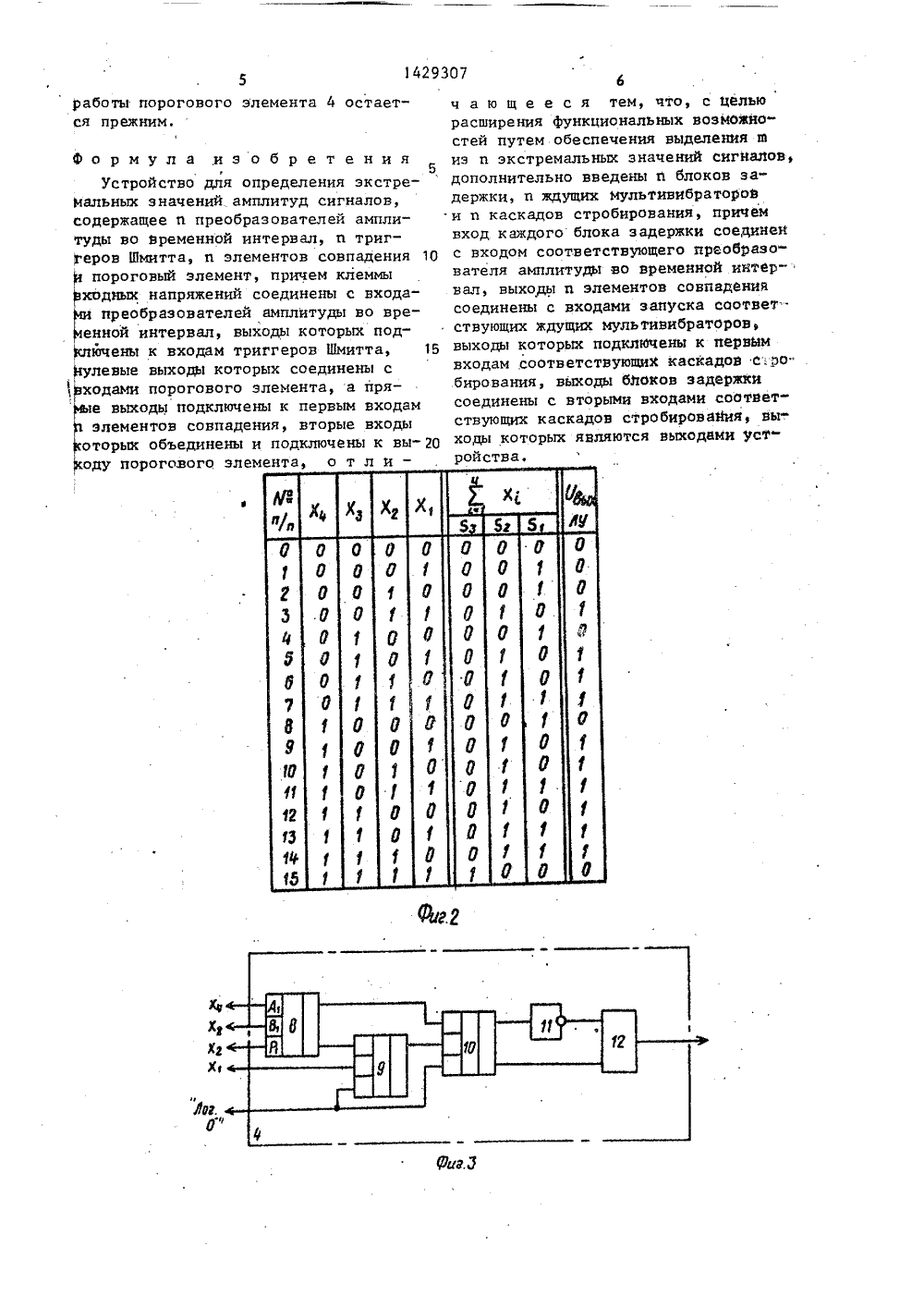

) с 3 82,Изобретение относится к электроизмерительной технике и может быть использовано при разработке устройствселекции экстремальных значений сиг 5налов,Цель изобретения - расширение Функциональных возможностей путем.обеспечения выделения ш из и экстремальныхзначений сигналов независимо от соотношения амплитуд анализируемых сигналовНа Фиг. 1 приведена структурнаясхема устройства для определения экс, тремальных значений амплитуд сигналов; на фиг. 2 - таблица состоянийпорогового элемента; на Фиг. 3 - Функциональная схема порогового элемента;на фиг. 4 - диаграммы напряжений, поясняющие работу устройства. 20Устройство содержит и.преобразова, телей 1 амплитуды во временной интервал, и блоков 2 задержки, и триггеровШмитта 3, пороговый элемент 4, и элементов 5 совпадения, и ждущих мультивибраторов 6, и каскадов 7 стробирования, Пороговый элемент 4 содержитдвухвходовые одноразрядные сумматоры8-10, логический элемент НЕ 1, логический элемент 2 И 12. Диаграммы, по-. 30ясняющие работу устройства, 14-34(Фиг. 4).Устройство при ис 4 и ш 2 работаетследующим образом.На вход устройства в момент времени й(диаграммы 14-17 на фиг. 4) поступают четыре импульсных сигнала.С этого момента времени вхбдные импульсы в преобразователях 1 амплитуды во временной интервал преобразуются в прямоугольные импульсы, дли"тельность каждого из которых пропорциональна амплитудному значению саответствующего входного импульса.Триггеры Шмитта 3 предназначены длянормировки по амплитуде выходных импульсов преобразователей 1 амплитудыво временной интервал, Поэтому с момента времени е на прямых выходахтриггеров Шмитта 3 установится уро 50вень логической единицы (диаграммы18-21), а на нулевых выходах - уровень логического нуля (диаграммы22"25).Импульсы с нулевых выходов тригге 55ров Шмитта 3 поступают на соответствующие входы порогового элемента 4,который Функционирует в соответствиис выражением: 2 1, если 1 ихе)ххххх и(2)О, если 2) х 1, х 1;р 3В соответствии с этим выражением на фиг. 2 приведена таблица состояний порогового элемента 4. На Фиг. 3 приведен вариант функциональной схемы порогового элемента 4, включающей четырехвходовый одноразрядный сумматор и логический узел . Четырехвходо" . вый одноразрядный сумматор выполнен на двухвходовых одноразрядных сумматорах 8-1 О, Логический узел выполнен на элементах НЕ 11, 2 И 2 и реализует переключательную функцию Г с 83 82 Я 1 Ч 83 82 Я До момента времени Т, (диаграммы 22-25) с цулевых выходов триггеров Шмитта 3 на входы порогового элемента 4 поступают уровни логической еди ницы, поэтому на основании (2) на выходе порогового элемента 4 - уровень логического нуля (строка 15 таблицы на Фиг 2, диаграмма 26 на фиг. 4) С момента времени й (диаграммы 22-25) с нулевых выходов триггеров Шмнтта 3 на выходы порогового элемента 4 поступают уровни логического нуля, а на выходе порогового элемента 4 - по-прежнему уровень логического нуля (строка О таблицы на фиг. 2, диаграмма 26 на фиг, 4) . В момент времени(диаграммы 20 и 24) на прямом выходе триггера Шмитта 3, включенного в третьем канале, установится уровень логического нуля, а на нулевом выходе - уровень логической единицы, так как в преобразователе 1 третьего канала в этот момент времени закончилось преобразование амплитуды во временной интервал. На выходе порогового эле1429307 змента 4 по-прежнему, будет уровень логического нуля (строка 4 таблицы на фиг. 2, диаграмма 26 на фиг. 4) .В момент времени С з (диаграммы 18 и 20) на прямом выходе триггера Шмит та 3, включенного в первом канале, установится уровень логического нуля, а на нулевом выходе - уровень логи" ческой единицы, так как в преобразователе 1 первого канала в этот момент времени закончилось преобразование амплитуды во временной интервал, На выходе порогового элемента 4 с момента времени й установится уровень ло гической единицы (строка 5 таблицы на фиг. 2, диаграмма 26 на фиг. 4).В момент времени 4 (диаграммы 19 и 23) на прямом выходе триггера Шмитта 3, включенного во втором канапе, установится уровень логического нуля, а на нулевом выходе - уровень логической единицы, так как в преобразователе 1 второго канала в этот момент времени закончилось преобразование амплитуды во временной интервал. На . выходе порогового элемента 4 сохранится уровень логической единицы (строка 7 таблицы на фиг. 2 диаграмма 26 на фиг. 4).В момент времени йу (диаграммы 21 и 25) иа прямом выходе триггера Шмитта 3, включенного в четвертом канале, установится уровень логического нуля, а на нулевом выходе - уровень логической единицы, так как в преобразователе 1 четвертого канала в этот момент времени закончилось преобразование амплитуды во временной интер"; вал. На выходе порогового элемента 4 установится уровень логического нуля (строка 15,таблицы на фиг. 2, диаграм ма 26 на фиг. 4).В интервале времени с-ез на вторых входах элементов 5 совпадения с выхода порогового элемента 4 будет уровень логической единицы (диаграмма 26), На первых входах элементов 5 совпадения, включенных в первом и третьем каналах, соответственно с моментов времени й и Сз с прямых выходов триггеров Шьвтта 3. установится уровень логического нуля (диаграми 1 18 и 20), так как в моменты вре" мени й и й в преобразователях 1 соответственно третьего и первого каналов заканчивается преобразование амплитуды во временной интервал, На первом входе элемента 5 совпадения,включенного во втором канале, уровеньлогической единицы с прямого выхода. соответствующего триггера 1 Пмитта 3будет в интервале временИ С-й(диаграмма 19). Поэтому в интервале вреМЕНИ З-Е 4 На ВЫхадЕ ЭТОГО ЭЛЕМЕНта5 совпадения установится также уровень логической единицы (диаграммы10 19 и 26). На первом входе элемента5 совпадения, включенного в четвертом канале, уровень логической единицы с прямого выхода соответствующего триггера Шмитта 3 будет в ин 15 тервале времени й -сз (диаграмма 21).Поэтому в интервале времени С -на выходе этого элемента 5 совпаденияустановится также уровень логическойединицы (диаграммы 21 и 26). Таким20 образом, в момент времени с уровнемлогической единицы с выхода элемента5 совпадения запускаются ждущие мультивибраторы 6 только второго,и четвертого каналов (диаграммы 28-31).С выходов мультивибраторов 6,включенных во втором и четвертом каналах, разрешающие уровни напряженийпоступают на первые входы соответст-;.вующих каскадов 7 стробировання, ПодЗ 0 действием этих напряжений каскады 7стробирования второго и четвертогоканалов открываются и разрешают прохождение на выход устройства задер"жанных в соответствующих блоках 2входным импульсов, амплитуда которыхЗ 5 превышает амплитуду двух других импульсов (диаграммы 31-34). Блоки 2задержки обеспечивают запаздываниесигналов на интервал времени, равный40,длительности выходных импульсов qре"образователей 1 амплитуды во временной интервал при максимально допустимой амплитуде импульсов на входепреобразователей интервал времени45 " бй -е (диаграммы 32 и 34). Длительность разрешающих импульсов ждущихмультивибраторов 6 равна времени за"держки сигналов в блоках 2,В интервале времени Сз,.(диаграммы 14-34) поясняют работу узловустройства, когда два, например, наибольших из четырех анализируеьюхсигналов имеют равные амплитуды.Для выделения минимальных значений сигналов пряюе выходы триггеровцмитта 3 соединяются с соответствующими входами порогового элемента 4,1а нулевые - с первыми входами элементов 5 совпадения, при этом алгоритм1429307 5работы порогового элемента 4 остается прежним,Формула изобретенияУ5Устройство для определения экстремальных значений амплитуд сигналов, содержащее п преобразователей амплитуды во временной интервал, и триггеров Шмитта, и элементов совпадения 10пороговый элемент, причем клеммы кодных напряжений соединены с входапреобразователей амплитуды во вреенной интервал, выходы которых податючены к входам триггеров Шмитта, 15 Мулевые выходы которых соединены с ходами порогового элемента, а прявае выходы подключены к первым входамэлементов совпадения, вторые входы которых объединены и подключены к вы ходу порогового элемента, о т л и -ч а ю щ е е с я тем, что, с цельюрасширения функциональных возможностей путем обеспечения выделенИЯ аиэ и экстремальных значений сигналов,дополнительно введены и блоков задержки, и ждущих мультивибраторови п каскадов стробирования, причемвход каждого блока задержки соединенс входом соответствующего преобразователя амплитуды во временной интервал, выходы и элементов совпадениясоединены с входами запуска соответ"ствующих ждущих мультивибраторов,выходы которых подключены к первымвходам .соответствующих каскадов с.ро"бирования, выходы блоков задержкисоединены с вторыми входами соответствующих каскадов стробировайия, выходы которых являются выходами устройства,ректор М. Редакто иц Подписноета СССР ытип акаэ 514 ого комит ний и отк аушская н играфическое п ственно ои й Ю Ю 17 О Тираж 929 ВПКИПИ Государстве по делам изобре 3035, Москва, Ж, иятие, г, Ужгород, ул. Проектна
СмотретьЗаявка
4217555, 06.01.1987
ДНЕПРОПЕТРОВСКОЕ ВЫСШЕЕ ЗЕНИТНОЕ РАКЕТНОЕ УЧИЛИЩЕ ПРИВОВОЗДУШНОЙ ОБОРОНЫ
БЕЛЯЕВ НИКОЛАЙ БОРИСОВИЧ, КОМАРОВ ВИКТОР АЛЕКСАНДРОВИЧ
МПК / Метки
МПК: H03K 5/24
Метки: амплитуд, значений, сигналов, экстремальных
Опубликовано: 07.10.1988
