Устройство для коррекции уровня ограничения при воспроизведении последовательности сигналов с носителя магнитной записи

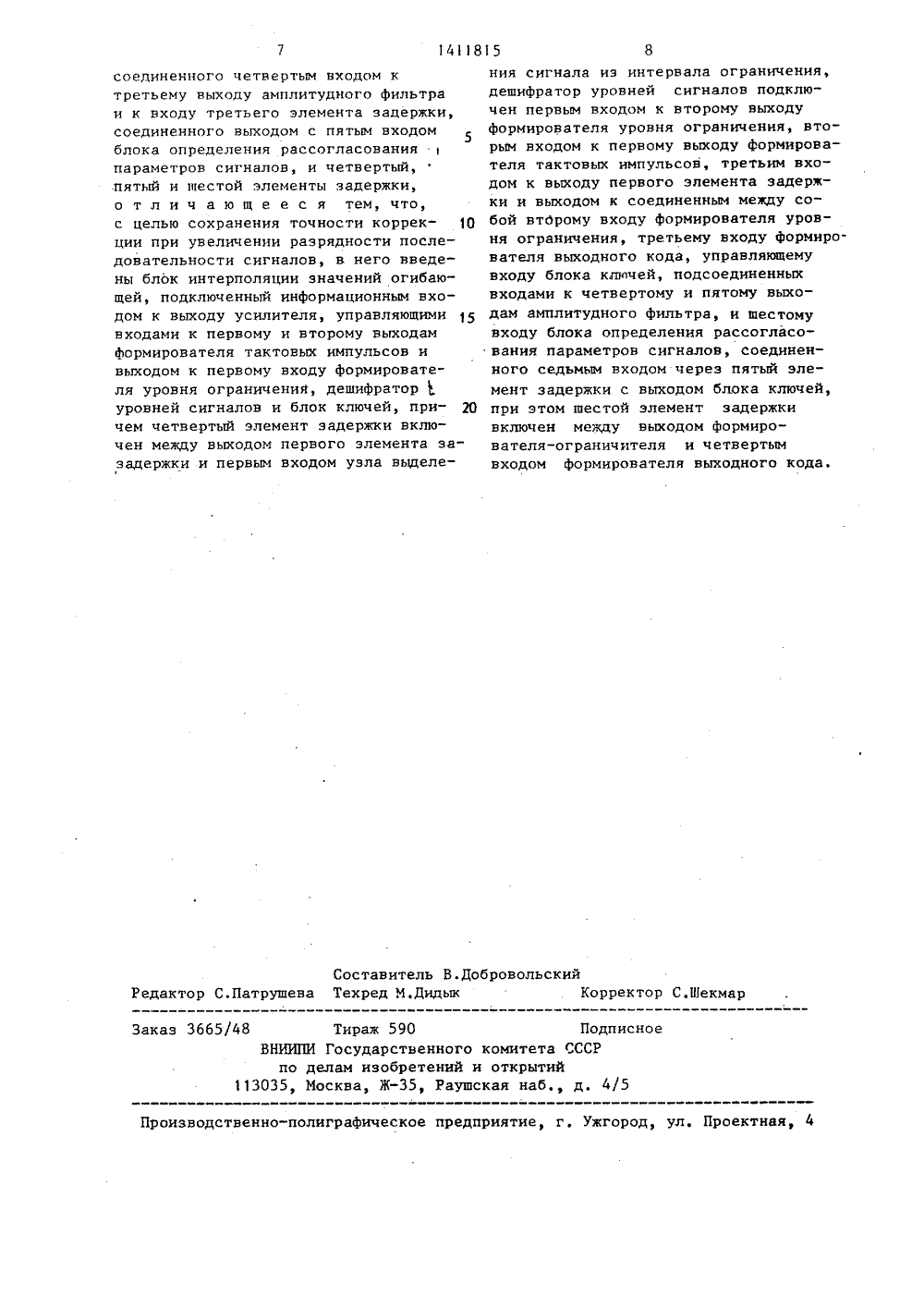

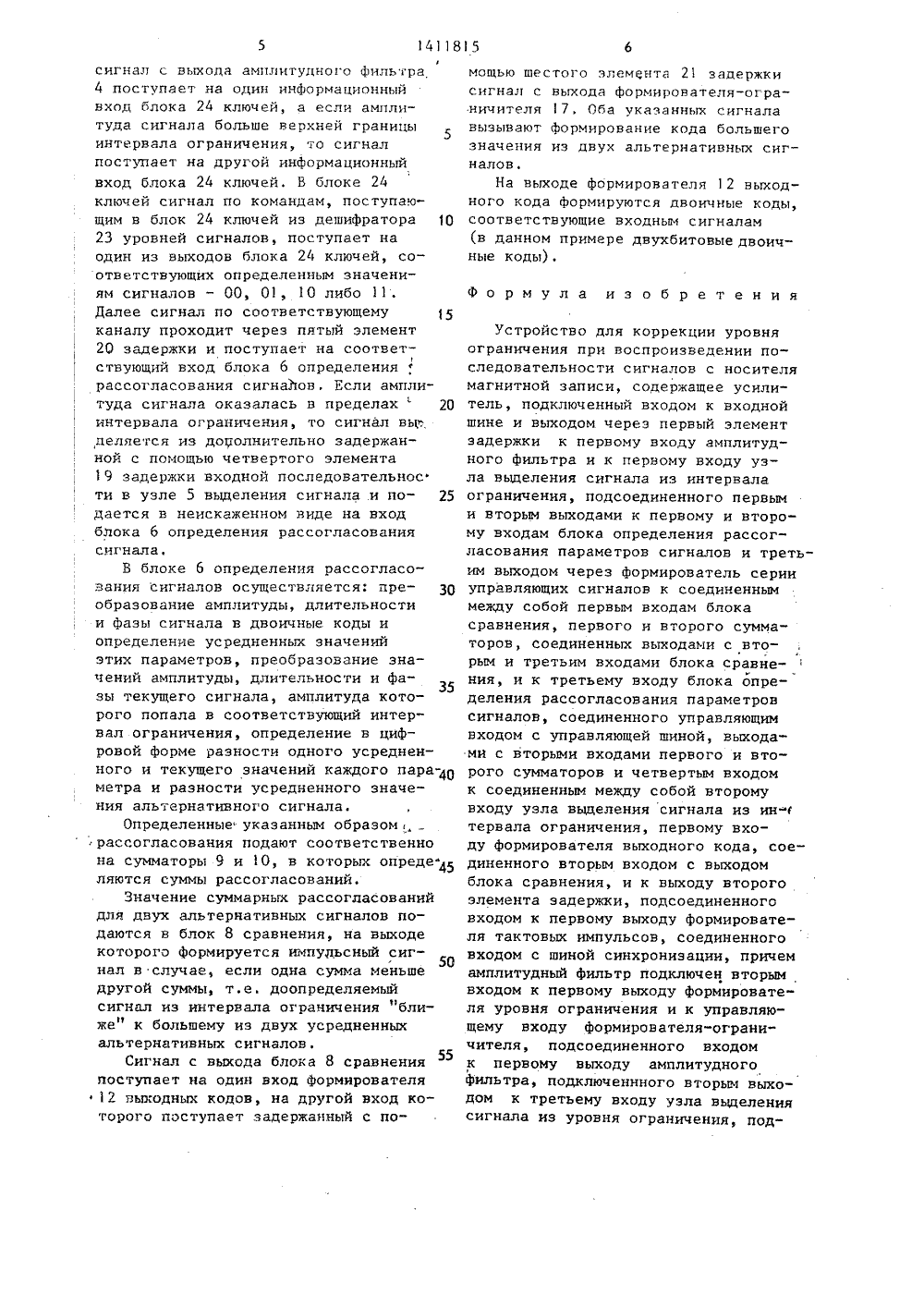

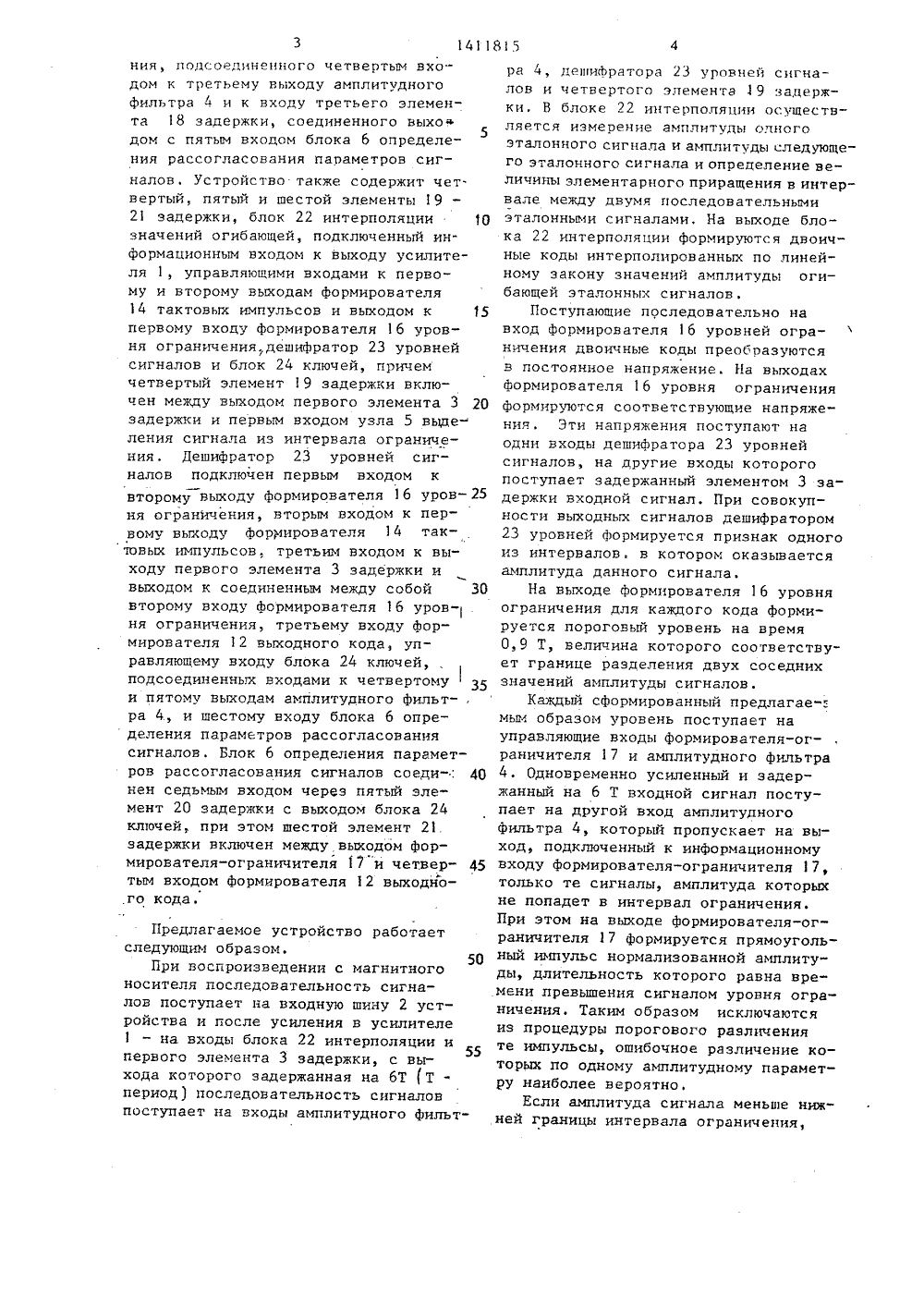

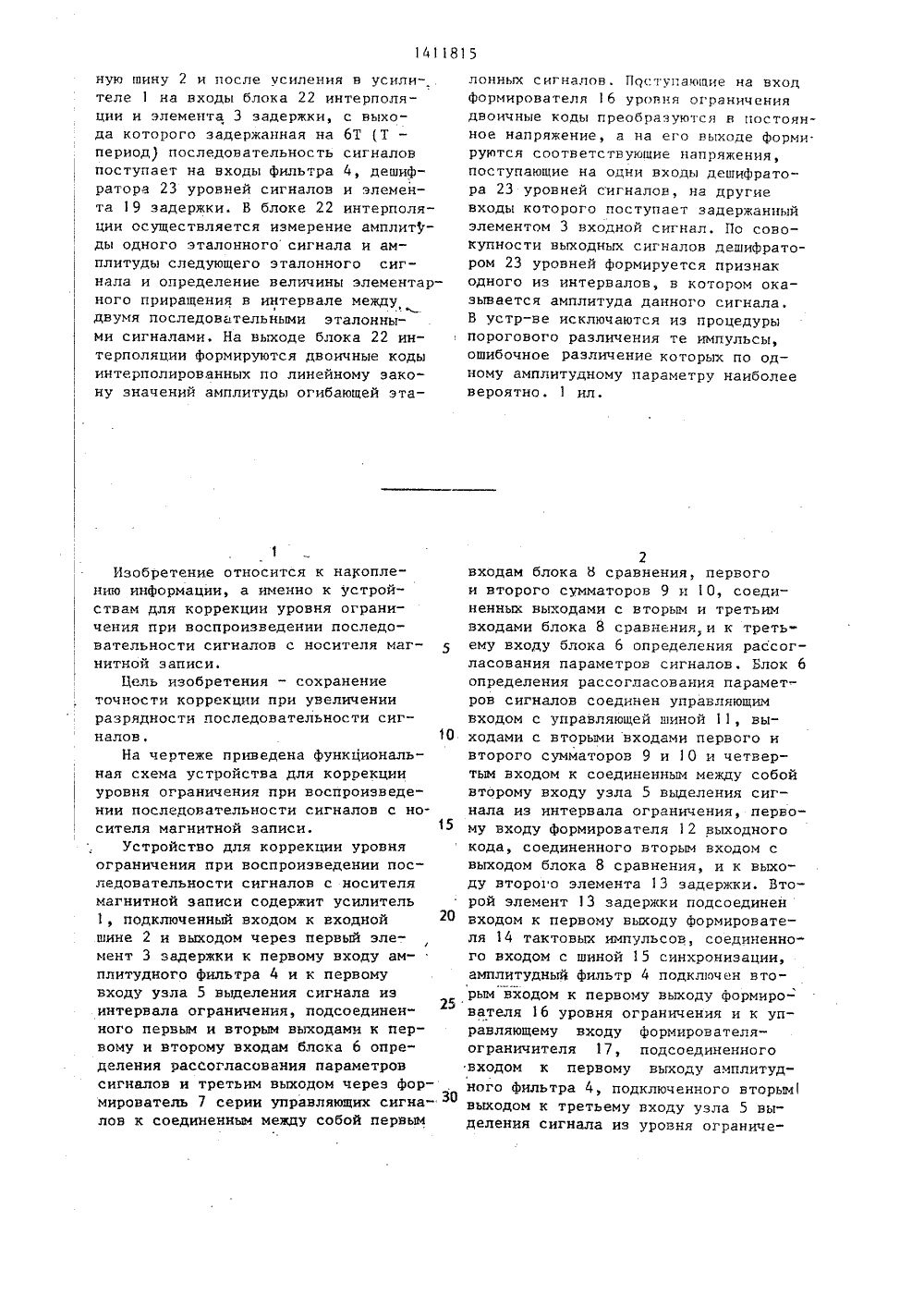

(56) Кф 838 У 11 сохраувеличтельн последоваи воспроизведеследовательет на вход.нии с ность ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 4155804/24-1003. 12,8623. 07,88. Бюл, У 27Воронежский гос удар с тв е нныйтет им.Ленинского комсомолаЛ.Б,Аржеухов, П,Ю.Мартыненкоорозова и Т.А.Трошина681.84.001.2 (088.8)Авторское свидетельство СССР718, кл. С 11 В 5/09, 1979.торское свидетельство СССР7690, кл.С 11 В 5/09, 1 983.(54) УСТРОЙСТВО ДЛЯ КОРРЕКЦИИ УРООГРАНИЧЕНИЯ ПРИ ВОСПРОИЗВЕДЕНИИПОСЛЕДОВАТЕЛЬНОСТИ СИГНАЛОВ С НОСИТЕЛЯ МАГНИТНОЙ ЗАПИСИ обретение относ ормации. Цель и ние точности ко нии разрядности ти сигналов. Пр агн.носителя по игналов ноступа1411815 ную шину 2 и после усиления в усилителе 1 на входы блока 22 интерполяции и элемента 3 задержки, с выхода которого задержанная на 6 Т (Т -период) последовательность сигналовпоступает на входы фильтра 4, дешифратора 23 уровней сигналов и элемента 19 задержки. В блоке 22 интерполяции осуществляется измерение амплитуды одного эталонного сигнала и амплитуды следующего эталонного сигнала и определение величины элементарного приращения в интервале междудвумя последовательными эталонными сигналами, На выходе блока 22 интерполяции формируются двоичные кодыинтерполированных по линейному закону значений амплитуды огибающей эта 1Изобретение относится к накоплению информации, а именно к устройствам для коррекции уровня ограничения при воспроизведении последовательности сигналов с носителя магнитной записи,Цель изобретения - сохранение точности коррекции при увеличении разрядности последовательности сигналов. 10На чертеже приведена Функциональная схема устройства для коррекции уровня ограничения при воспроизведении последовательности сигналов с носителя магнитной записи, 15Устройство для коррекции уровня ограничения при воспроизведении последовательности сигналов с носителя магниткой записи содержит усилитель 1, подключенный входом к входной20 шине 2 и выходом через первый элемент 3 задержки к первому входу амплитудного фильтра 4 и к первому входу узла 5 выделения сигнала из интервала ограничения, подсоединенного первым и вторым выходами к первому и второму входам блока 6 определения рассогласования параметров сигналов и третьим выходом через формирователь 7 серии управляющих сигна лов к соединенным между собой первым лонных сигналов. Поступающие на входформирователя б уровня ограничениядвоичные коды преобразуются в постоянное напряжение, а на его выходе форми.руются соответствующие напряжения,поступающие на одни входы дешифратора 23 уровней сигналов, на другиевходы которого поступает задержанныйэлементом 3 входной сигнал. По совокупности выходных сигналов дешифратором 23 уровней формируется признакодного из интервалов, в котором оказывается амплитуда данного сигнала.В устр-ве исключаются из процедурыпорогового различения те импульсы,ошибочное различение которых по одному амплитудному параметру наиболеевероятно. 1 ил,2входам блока Ы сравнения, первого и второго сумматоров 9 и 1 О, соединенных выходами с вторым и третьим входами блока 8 сравнения,и к третьему входу блока б определения рассогласования параметров сигналов, Блок 6 определения рассогласования параметров сигналов соединен управляющим входом с управляющей шиной 11, выходами с вторыми входами первого и второго сумматоров 9 и 10 и четвертым входом к соединенным между собой второму входу узла 5 выделения сигнала из интервала ограничения, первому входу формирователя 12 выходного кода, соединенного вторым входом с выходом блока 8 сравнения, и к выходу второго элемента 13 задержки. Второй элемент 13 задержки подсоединен входом к первому выходу формирователя 14 тактовьгх импульсов, соединенного входом с шиной 15 синхронизации, амплитудный фильтр 4 подключен вторым входом к первому выходу формирователя 16 уровня ограничения и к управляющему входу формирователя- ограничителя 17, подсоединенного входом к первому выходу амплитудного Фильтра 4, подключенного вторым выходом к третьему входу узла 5 выделения сигнала из уровня ограниче 14118510 20 задержки и первым входом узла 5 выдевторому выходу формирователя 16 уров выходом к соединенным между собой 30второму входу формирователя 16 уров-ня ограничения, третьему входу Формирователя 12 выходного кода, управляющему входу блока 24 ключей,подсоединенных входами к четвертомуи пятому выходам амплитудного Фильт-,ра 4, и шестому входу блока 6 определения параметров рассогласования сигналов. Блок 6 определения парамет 50 поступает на входы амплитудного фильтния, подсоединенного четвертым входом к третьему выходу амплитудногофильтра 4 и к входу третьего элемента 18 задержки, соединенного выходом с пятым входом блока 6 определения рассогласования параметров сигналов. Устройство также содержит чет. вертый, пятый и шестой элементы 1921 задержки, блок 22 интерполяциизначений огибающей, подключенный инФормационным входом к выходу усилителя 1, управляющими входами к первому и второму выходам формирователя14 тактовых импульсов и выходом кпервому входу формирователя 16 уровня ограничения.,дешифратор 23 уровней сигналов и блок 24 ключей, причемчетвертый элемент 9 задержки включен между выходом первого элемента 3 ления сигнала из интервала ограничения, Дешифратор 23 уровней сигналов подключен первым входом к ня огранйчения, вторым входом к первому выходу формирователя 14 тактовых импульсов., третьим входом к выходу первого элемента 3 задержки и ров рассогласования сигналов соеди-: нен седьмым входом через пятый элемент 20 задержки с выходом блока 24 ключей, при этом шестой элемент 21. задержки включен между выходом формирователя-ограничителя 17 и четвертым входом формирователя 12 выходного кода. редлагаемое устройство работает следующим образом.При воспроизведении с магнитного носителя последовательность сигналов поступает на входную шину 2 устройства и после усиления в усилителе 1 - на входы блока 22 интерполяции и первого элемента 3 задержки, с выхода которого задержанная на 6 ТТ " период) последовательность сигналов 40 45 ра 4, дешифратора 23 уровней сигналов и четвертого элемента 1 9 задержки. В блоке 22 интерполяции осуществляется измерение амплитуды одного эталонного сигнала и амплитуды следующего эталонного сигнала и опрецеление величины элементарного приращения в интервале между двумя последовательными эталонными сигналами, На выходе блока 22 интерполяции формируются двоичные коды интерполированных по линейному закону значений амплитуды огибающей эталонных сигналов.Поступающие последовательно на вход формирователя 16 уровней ограничения двоичные коды преобразуются в постоянное напряжение. На выходах формирователя 16 уровня ограничения Формируются соответствующие напряжения. Эти напряжения поступают на одни входы дешифратора 23 уровней сигналов, на другие входы которого поступает задержанный элементом 3 задержки входной сигнал, При совокупности выходных сигналов дешифратором 23 уровней Формируется признак одного из интервалов. в котором оказывается амплитуда данного сигнала.На выходе Формирователя 16 уровня ограничения для каждого кода формируется пороговый уровень на время 0,9 Т, величина которого соответствует границе разделения двух соседних значений амплитуды сигналов.Каждый сформированный предлагае-:. мым образом уровень поступает на управляющие входы формирователя-ограничителя 17 и амплитудного фильтра 4. Одновременно усиленный и задержанный на 6 Т входной сигнал поступает на другой вход амплитудного фильтра 4, который пропускает на выход, подключенный к информационному входу формирователя-ограничителя 7, только те сигналы, амплитуда которых не попадет в интервал ограничения. При этом на выходе формирователя-ограничителя 17 Формируется прямоугольный импульс нормализованной амплитуды, длительность которого равна времени превышения сигналом уровня ограничения. Таким образом исключаются из процедуры порогового различения те импульсы, ошибочное различение которых по одному амплитудному параметру наиболее вероятно.Если амплитуда сигнала меньше нижней границы интервала ограничения, 1411815У сигнал с выхода амплитудного Фильтра 4 поступает на один информационный вход блока 24 ключей, а если амплитуда сигнала больше верхней границы интервала ограничения, то сигнал поступает на другой информационный вход блока 24 ключей. В блоке 24 ключей сигнал по командам, поступающим в блок 24 ключей из дешифратора О 23 уровней сигналов, поступает на один из выходов блока 24 ключей, соответствующих определенным значениям сигналов - 00, 01, 10 либо 11. Далее сигнал по соответствующему каналу проходит через пятый элемент 20 задержки и поступает на соответствующий вход блока 6 определения , рассогласования сигналов. Если амплитуда сигнала оказалась в пределах20 интервала ограничения, то сигнал вьр. ,пеляется из дополнительно задержанной с помощью четвертого элемента 1 9 задержки входной последовательнос" ти в узле 5 выделения сигнала и по дается в неискаженном виде на вход блока 6 определения рассогласования сигнала.В блоке 6 определения рассогласования сигналов осуществляется: преобразование амплитуды, длительности и фазы сигнала в двоичные коды и определение усредненных значений этих параметров, преобразование значений амплитуды, длительности и фазы текущего сигнала, амплитуда которого попала в соответствующий интер" вал ограничения, определение в цифровой форме разности одного усредненного и текущего значений каждого пара"40 метра и разности усредненного значения альтернативного сигнала.Определенные указанным образом . рассогласования подают соответственно на сумматоры 9 и 10, в которых опреде"45 ляются суммы рассогласований.Значение суммарных рассогласований для двух альтернативных сигналов подаются в блок 8 сравнения, на выходе которого формируется импудьсный сигнал в случае, если одна сумма меньше другой суммы, т.е. доопределяемый сигнал из интервала ограничения "ближе" к большему из двух усредненных альтернативных сигналов.Сигнал с выхода блока 8 сравнения55 поступает на один вход формирователя ф 12 выходных кодов, на другой вход которого поступает задержанный с помощью шестого элемента 21 задержки сигнал с выхода формирователя-ограничителя 7. Оба укаэанных сигнала вызывают формирование кода большего значения из двух альтернативных сигналов.На выходе формирователя 12 выходного кода формируются двоичные коды, соответствующие входным сигналам (в данном примере двухбитовые двоичные коды).Формула изобретенияУстройство для коррекции уровня ограничения при воспроизведении последовательности сигналов с носителя магнитной записи, содержащее усилитель, подключенный входом к входной шине и выходом через первый элемент задержки к первому входу амплитудного Фильтра и к первому входу узла выделения сигнала из интервала ограничения, подсоединенного первым и вторым выходами к первому и второму входам блока определения рассогласования параметров сигналов и третьим выходом через формирователь серии управляющих сигналов к соединенным между собой первым входам блока сравнения, первого и второго сумматоров, соединенных выходами с вторым и третьим входами блока сравнения, и к третьему входу блока определения рассогласования параметров сигналов, соединенного управляющим входом с управляющей шиной, выходами с вторыми входами первого и второго сумматоров и четвертым входом к соединенным между собой второму входу узла выделения сигнала из ин- тервала ограничения, первому входу формирователя выходного кода, соединенного вторым входом с выходом блока сравнения, и к выходу второго элемента задержки, подсоединенного входом к первому выходу формирователя тактовых импульсов, соединенного входом с шиной синхронизации, причем амплитудный фильтр подключен вторым входом к первому выходу формирователя уровня ограничения и к управляющему входу формирователя"ограничителя, подсоединенного входом к первому выходу амплитудного фильтра, подключеннного вторым выходом к третьему входу узла выделениясигнала из уровня ограничения, под1411815 Составитель В.ДобровольскийРедактор С,Патрушева Техред Ч,Дидык Корректор С,Шекмар Заказ Зб 65/48 Тираж 590 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 45Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 соединенного четвертым входом ктретьему выходу амплитудного фильтраи к входу третьего элемента задержки,соединенного выходом с пятым входомблока определения рассогласованияпараметров сигналов, и четвертый,.пятый и шестой элементы задержки,о т л и ч а ю щ е е с я тем, что,с целью сохранения точности коррекции при увеличении разрядности последовательности сигналов, в него введены блок интерполяции значений огибающей, подключенный информационным входом к выходу усилителя, управляющимивходами к первому и второму выходамформирователя тактовых импульсов ивыходом к первому входу формирователя уровня ограничений, дешифраторуровней сигналов и блок ключей, причем четвертый элемент задержки включен между выходом первого элемента зазадержки и первым входом узла выделения сигнала из интервала ограничения,дешифратор уровней сигналов подключен первым входом к второму выходуформирователя уровня ограничения, вторым входом к первому выходу формирователя тактовых импульсов, третьим входом к выходу первого элемента задержки и выходом к соединенным между собой второму входу формирователя уровня ограничения, третьему входу формирователя выходного кода, управляющемувходу блока ключей, подсоединенныхвходами к четвертому и пятому выходам амплитудного фильтра, и шестомувходу блока определения рассогласования параметров сигналов, соединенного седьмым входом через пятый элемент задержки с выходом блока ключей,при этом шестой элемент задержкивключен между выходом формирователя-ограничителя и четвертымвходом формирователя выходного кода.
