Приемник управляющих сигналов

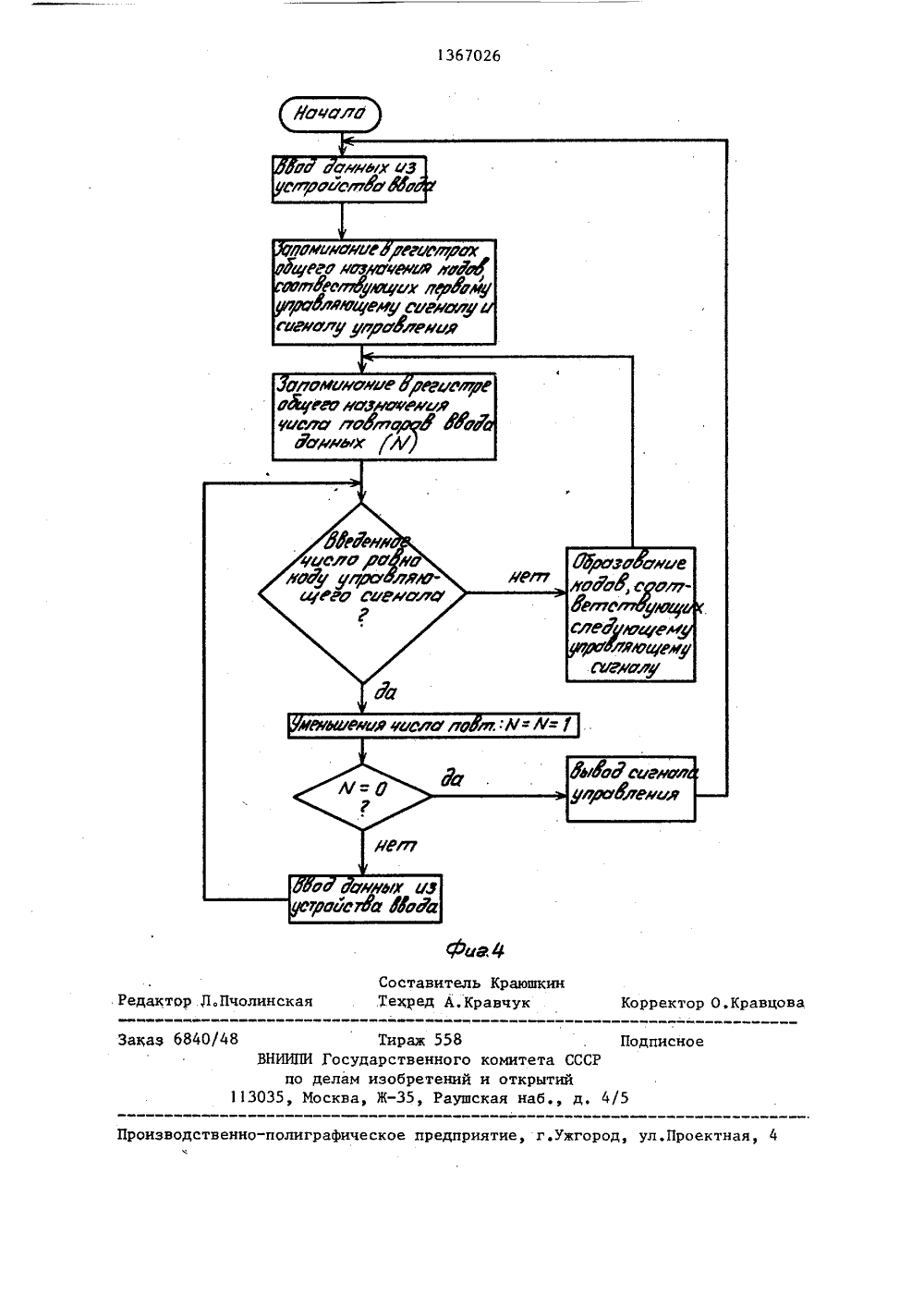

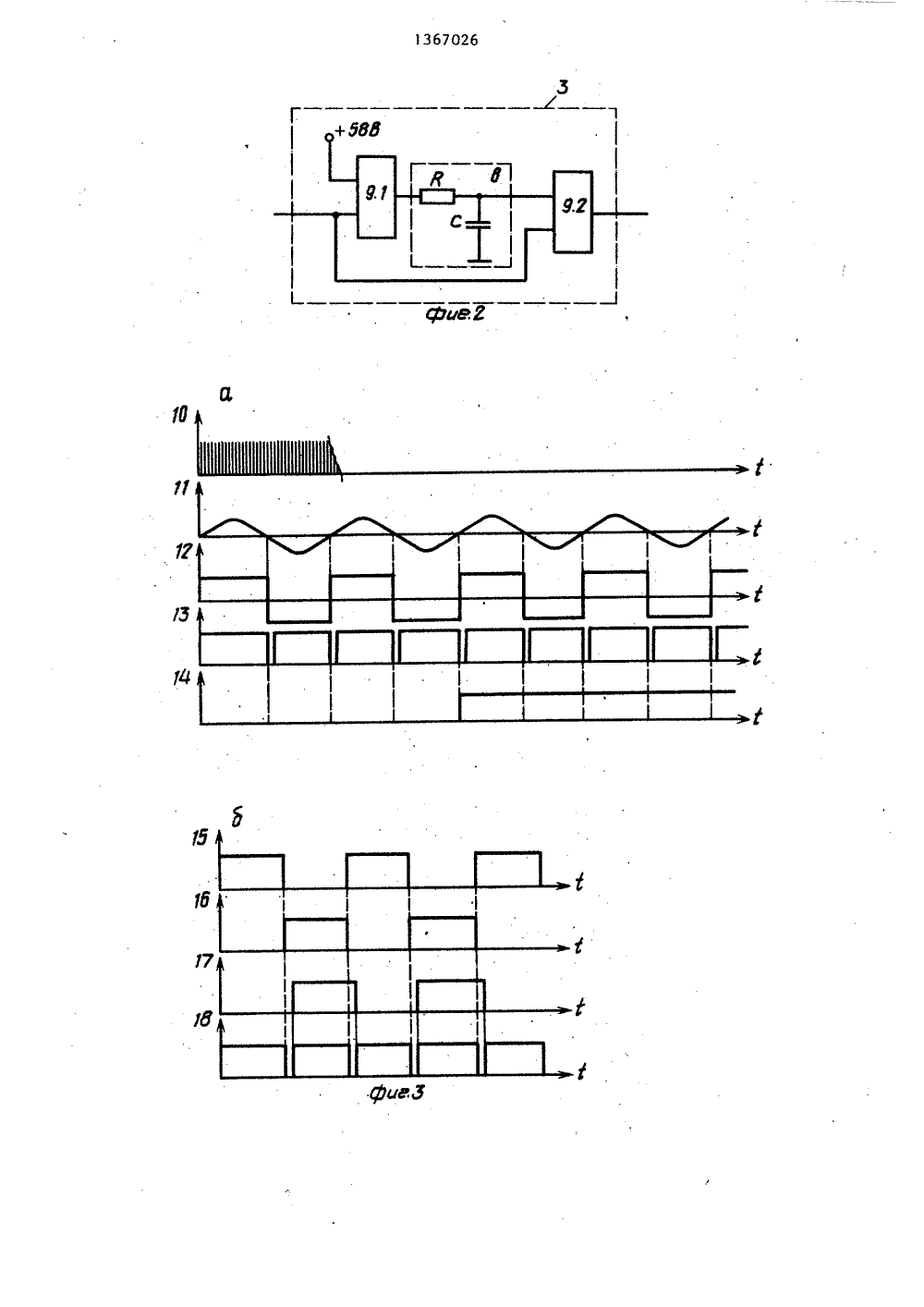

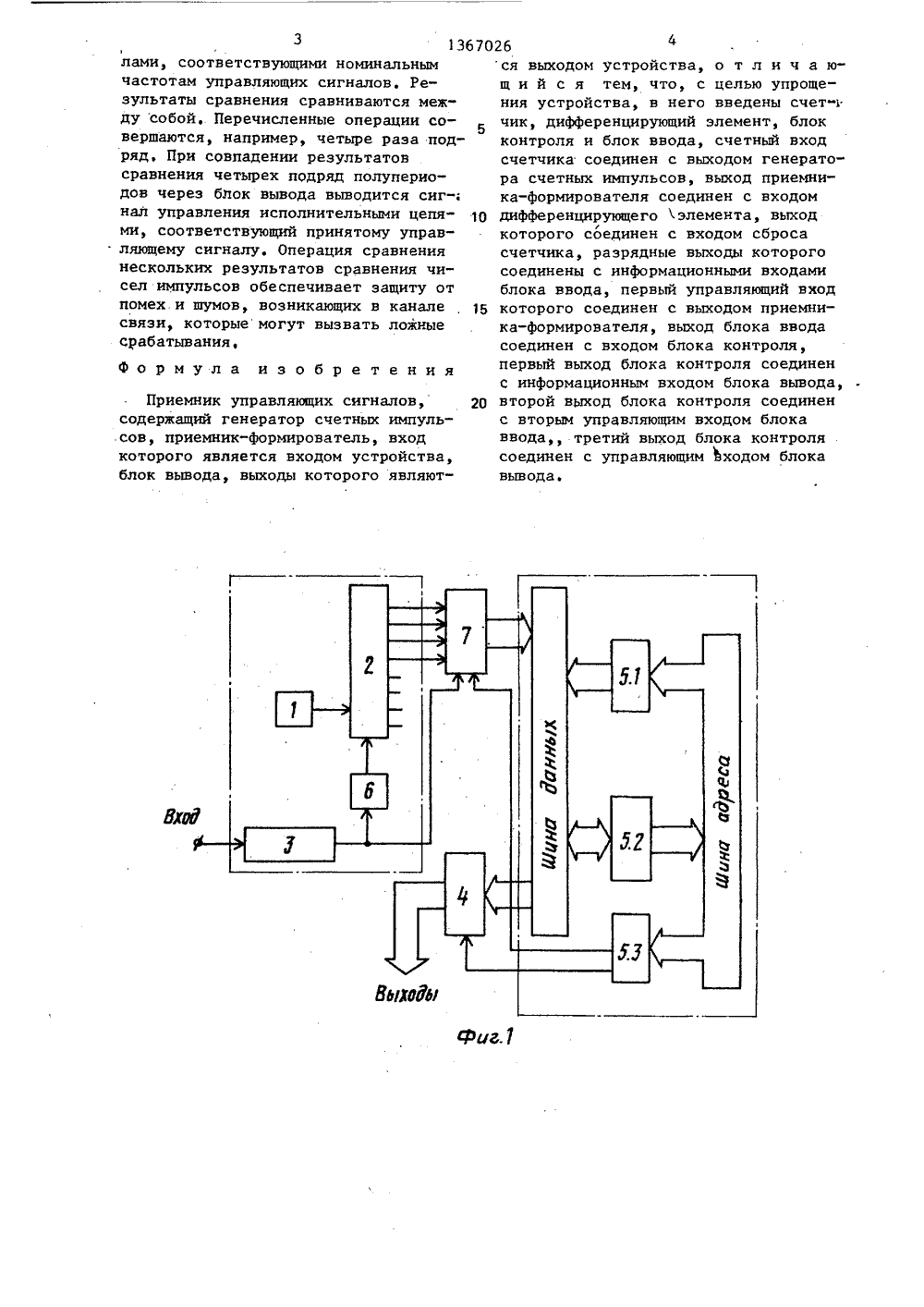

(50 4 6 08 С 19/28 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ(1фОБРЕТЕНИЯ ЬС 1/24-248588. Бриан анов8 (088,8)ч В.М, Телемеханика.-М.:73, 358-359.ИК УПРАВЛЯКЮ 1 ИХтение относитсяобласти дистанц юл. В 2ов, В,Э.Зацепин СИГНАЛОВк радиоионного ОПИСАНИЕ И АВТОРСКОМУ СВИДЕ(57) Изобретехнике, к иЯО,в 13670 управления радиотехническими системами. Целью изобретения являетсяупрощение устройства. Для этого внего введены блок ввода, дифференцирующий элемент и блок контроля, причем блок контроля содержит блок.постоянной памяти, процессорныйблок и дешифратор в микропроцессорном исполнении. Введение указанныхэлементов позволяет сократить количество элементов. 4 ил.Изобретение относится к радиотехнике, конкретнее к области дистанционного управления радиотехническими системами, и может быть применено, в частности, на многоствольныхрадиорелейныхлиниях, оборудованныхсистемой автоматического резервирования стволов по участкам с дробнойкратностью.Цель изобретения - упрощение устройства,На фиг.1 приведена структурнаясхема приемника; на фиг.2 - схемаприемника-формирователя; на фиг.За,бвременные диаграммы, поясняющие принцип работы приемника; нафиг.4 - алгоритм работы блока контроля,Приемник содержит генератор 1счетных импульсов, счетчик 2, приемник-.формирователь 3, блок 4 вывода,блок 5 контроля, содержащий блокипамяти ППЗУ 5.1 - 5.3, дифференцирующий элемент 6 и блок. 7 ввода.Приемник-формирователь состоит изинтегрирующей цепи 8 и элементов ИСКЛЮЧАЮЩЕЕ ИЛИ 9,1 и 9,2.Блок контроля построен на основе. микропроцессорной системы, котораяможет быть выполнена на микросхемахкомплекта интегральных схем К 580,в частности, с использованием микросхемы центрального процессорного элемента К 580 ИК 80. Все соединения внутри микропроцессорной системы являются стандартными для микросхем указанного комплекта; для хранения программы микросхемы ПЗУ или ППЗУ с8-битовой организацией используются,например, К 573 РФ 1. Блоки ввода 7 ивывода 4 могут быть построены, например, на микросхеме параллельногопериферийного адаптера К 580 ИК 55. На-личие в ней трех независимых каналовпозволяет совместить в одной микросхеме функции обоих устройств. Прово.да шины данных устройства вывода являются выходами приемника.Приемник-формирователь работаетследующим образом. Импульсы высокойчастоты, вырабатываемые генератором. 1 (10, фиг,За), поступают на счетный вход счетчика 2, Входной сигнал(11, фиг.За) через усилитель-ограничитель, где он преобразуется в последовательность прямоугольных импульсов (12, фиг.За), поступает на вход5 10 1 Г 20 25 30 35 40 45 50 55 приемника формирователя, формирующегоот каждого перепада входного сигналаимпульсы синхронизации (13, фиг,За),поступающие на стробирование блокаввода.Сигнал (15, фиг.36) с выхода усилителя-ограничителя поступает на входэлемента ИСКЛЮЧАЮЩЕЕ ИЛИ 9, 1, включенного как инвертор, и на вход эле"мента 9.2; Проинвертированные импульсы (16, фиг.36) задерживаются интегрирующей цепочкой 8 (17, фиг.36) ипоступают на второй вход элемента ИС-КЛЮЧАКЩЕЕ ИЛИ 9,2, Этот элемент выда-ет на своем выходе 0 лишь тогдакогда сигналы на его входах оба равны либо "1", либо "0" (18, фиг,36).Сосчитанное счетчиком за полпериода анализируемого сигнала количествосчетных импульсов, выраженное в двоичном коде, с выходов счетчика подается на входы блока ввода. Ввод производится при поступлении импульса синхронизации на управляющий вход устройства. Дифференцирующий элемент 6,т каждого положительного фронта импульса синхронизации формирует импульсы сброса, которыми производится сброссчетчика в нулевое состояние,Для защиты от случайных измененийдлительности полупериода входного,сигнала, вызванных воздействием шумовили помех, возникающих в канале связи,дешифрируются лишь старшие разрядыдвоичного числа на выходах счетчика.Изменением числа подключенных разрядов можно изменять частотный разносмежду соседними каналами, Разнос зависит также от выбора частоты следования счетных импульсов. В частности,счетчик может быть восьмираэрядным,у которого подключены только четырестарших разряда. При частоте следования счетных импульсов 0,9 МГц номинальные частоты управляющих сигналовнаходятся в спектре стандартного канала ТЧ в диапазоне от 1,8 до 3,3 кГц.Сосчитанное счетчиком число по импульсу синхронизации записывается вблок ввода и далее вводится в микро-,процессорную систему. Микропроцессорсравнивает это число с числами, соответствующими номинальным частотамуправляющих сигналов, и запоминаетего. Далее вводится число, сосчитанное за следующий полупериод,входногосигнала, и также сравнивается с чис3 13670 лами, соответствующими номинальным частотам управляющих сигналов. Результаты сравнения сравниваются между собой Перечисленные операции со 5 вершаются, например, четыре раза подряд, При совпадении результатовсравнения четырех подряд полупериодов через блок вывода выводится сиг-; нал управления исполнительными цепя О ми, соответствующий принятому управляющему сигналу. Операция сравнения нескольких результатов сравнения чисел импульсов обеспечивает защиту от помех и шумов, возникающих в канале , 15 связи, которыемогут вызвать ложные срабатывания,Формула изобретения Приемник управляющих сигналов, 20 содержащий генератор счетных импульсов, приемник-формирователь, вход которого является входом устройства, блок вывода, выходы которого являют 26 4ся выходом устройства, о т л и ч а ющ и й с я тем, что, с целью упрощения устройства, в него введены счет чик, дифференцирующий элемент, блокконтроля и блок ввода, счетный входсчетчика соединен с выходом генератора счетных импульсов, выход приемника-формирователя соединен с входомдифференцирующего элемента, выходкоторого соединен с входом сбросасчетчика, разрядные выходы которогосоединены с информационными входамиблока ввода, первый управляющий входкоторого соединен с выходом приемника-формирователя, выход блока вводасоединен с входом блока контроля,первый выход блока контроля соединенс информационным входом блока вывода,второй выход блока контроля соединенс вторым управляющим входом блокаввода третий выход блока контролясоединен с управляющим входом блокавывода..Текред А.Кравчук Редактор Л.Пчолинская Корректор О,Кравцова Тираж 558 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5
