Формователь линии изготовления блоков

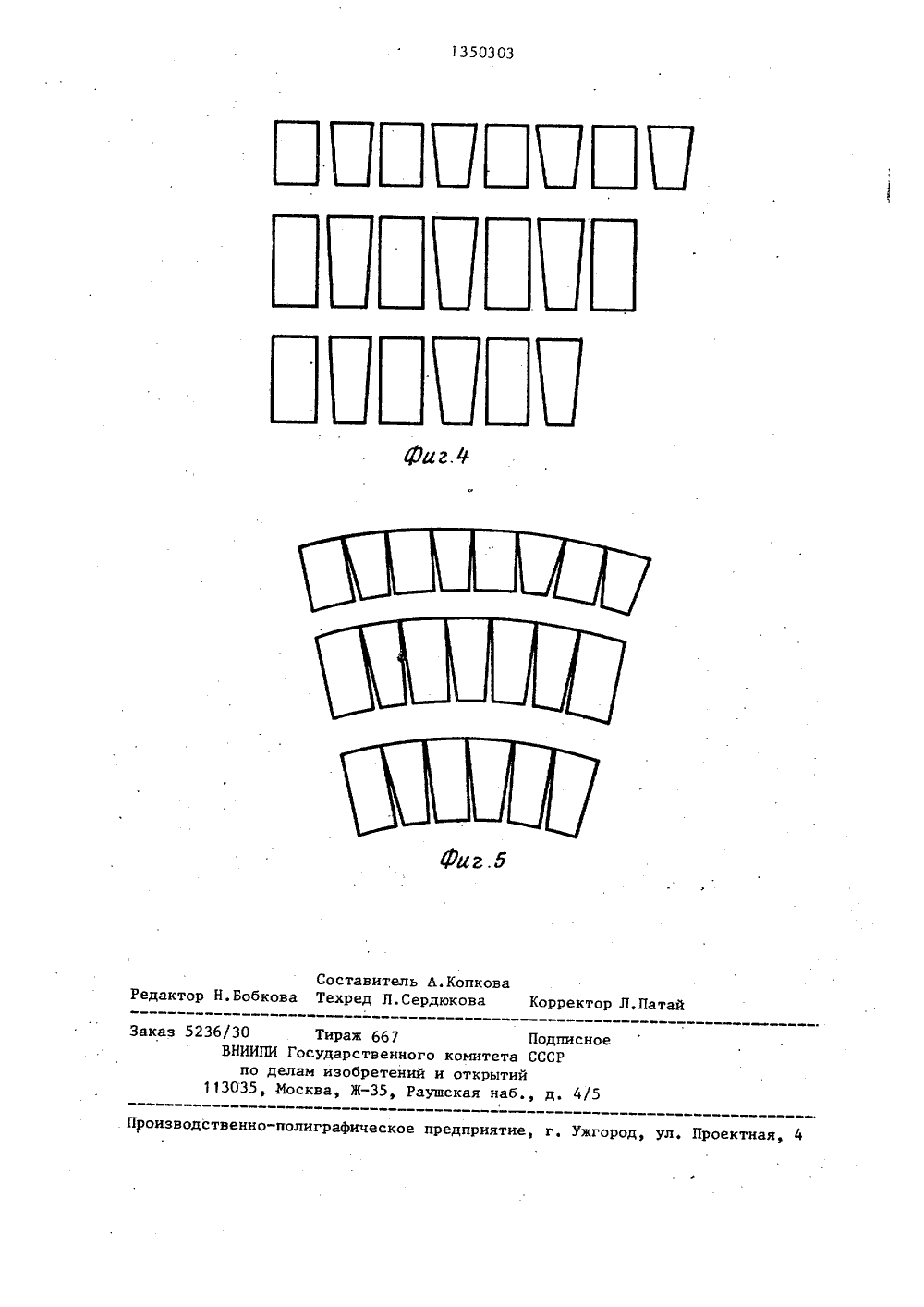

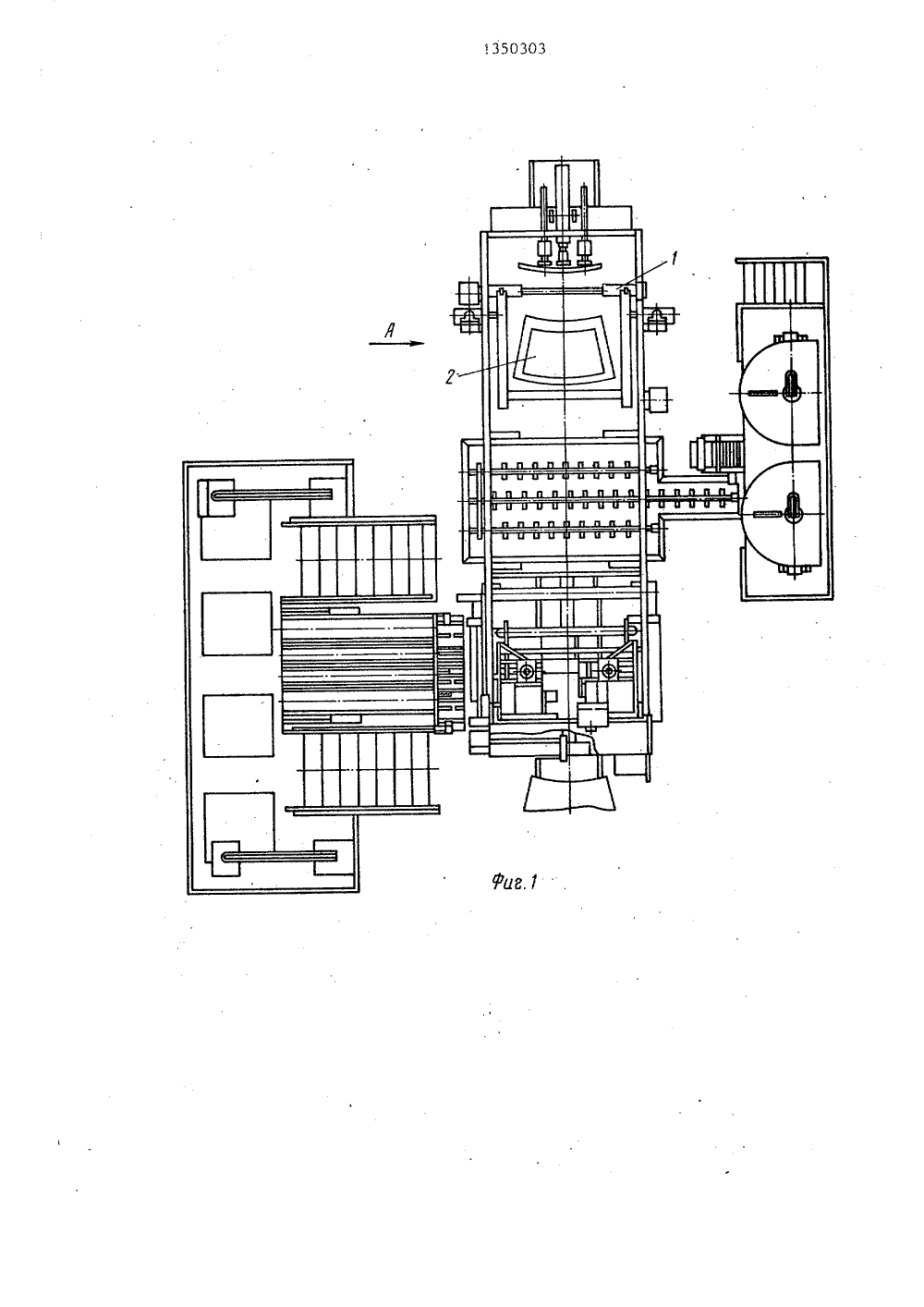

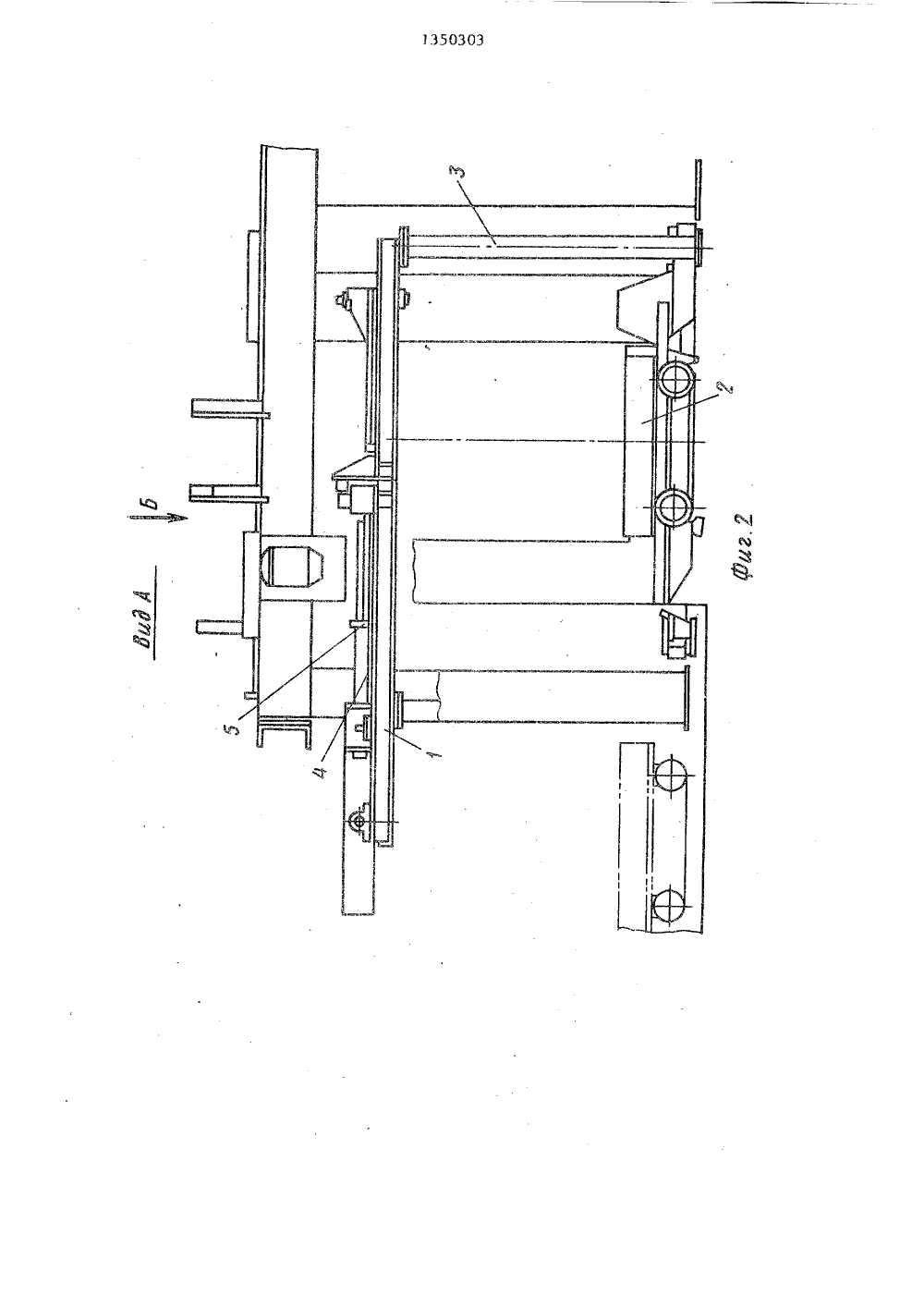

(21) 4 (22) 2 (46) 0 (71) В ский и черной ститут меха металлургии зации труда в(57) Изобретенмеханизированн Ь ЛИНИИ ИЗГОТОВЛ итс ла о изготовл я клеОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЭОБРЕН А ВТОРСНОМУ СВИДЕТЕЛЬСТВ 076/29-332.851.87, Бюл. Ф 41оюэный научно-исследователь еных огнеупорных блоков из мелко- штучных клиновых и прямых огнеупоров, используемых при футеровке доменных печей. Целью изобретения является повышение качества блоков радиальной конфигурации. На несущей раме 1 с передней стороны установлен торцеватель 4 с линейкой 5 для образования передней стенки блока и неподвижная опорная пластина для образования задней стенки, По обе стороны от торцевателя 4 и опорной пластины 16 установлены на осях 1 и 18 боковые толкатели 19 и 20 с приводом от пневмоцилиндров 23 и 24 и имеющими шунты 25 и 26 для контроля их положея датчиками 27-30. Причем оси 17 и 18 консолей боковых толкателей 19 и 20 отстоят от неподвижной опорной пластины 16 на величину, равную 1/3- 1/4 длины боковых толкателей. 5 ил,113Изобретение относится к установкам для механизированного изготовления клеевых огнеупорных блоков из мелкоштучных клиновых и прямых огнеупоррв, используемых при футеровке доменных печей и воздухонагревателей,Цель изобретения - повышение качества блоков радиальной конфигурации.На фиг 1 изображен формователь, встроенный в линию изготовления блоков, вид сверху; на фиг, 2 - вид А на фиг. 1; на фиг, 3 - вид Б на фиг,2; на фиг, 4 и 5 - схемы образо-. вания блока.Формователь линии изготовления блоков состоит из несущей рамы 1 свнутренним проемом для тележки-поддона 2, установленной на вертикальных опорах 3, С передней стороны на несущей раме 1 установлен торцеватель 4, у которого линейка 5 имеет прямолинейную рабочую поверхность и соединена с направляющими 6 и 7, которые размещены в опорах 8 и 9. По центру линейка 5 соединена со штоком 10 пневмоцилиндра 11, причем установленные шунты 12 и 13 на направляющей 7 и датчики контроля 14 и 15 на раме 1 служат для контроля исходного и конечного положений. С противоположной стороны торцевателя 4 на раме. 1 жестко укреплена неподвижная опорная пластина 16, образующая заднюю поверхность блока.. По обе стороны торцеватепя 4 и неподвижной опорной пластины 16 на осях 17 и 18 установлены боковые тол катели 19 и 20, которые связаны со штоками 21 и 22 пневмоципиндров 23 и 24. На каждом толкателе 19 и 20 установлены шунты 25 и 26 и датчики 27 - 30 контроля,Формователь линии изготовления блоков работает следующим образом.Штучные огнеупорные кирпичи укладываются.после их окунания в клеющий раствор на горизонтальную плоскость тележки-поддона 2, установленную механизмом подъема на верхней уровень несущей рамы 1. Укладываются одновременно огнеупорные кирпичи прямые и клиновые всего слоя, т, е. три ряда, а в каждом ряду между ними имеется зазор (фиг, 4). Затем пода 50303 Зо ) 35 г, 10 15 20 25 40 45 50 55 ется воздух в поршневую полость пневмоцилиндров 23 и 24 и штоки 21 и 22,перемещаясь, поворачивают толкатели19 и 20 вокруг осей 17 и 18 до техпор, пока ряды огнеупорных кирпичейпо широкой части не сомкнутся. Приэтом шунты 25 и 26 толкателей 19 и20 не замыкают датчики 29 и 30. После этого толкатели 19 и 20 возвращаются в исходное положение и контролируются датчиками 27 и 28 с помощьюшунтов 25 и 26, Затем подается воздух в поршневую полость пневмоцилиндра 11 торцевателя 4, Линейка 5 с направляющими 6 и 7, опирающимися наопоры 8 и 9, под действием штока 10упирается рабочей поверхностью вторец огнеупорных кирпичей и они передвигаются вперед к опорной пластине 16, образуя заднюю поверхностьблока. При этом шунт 12 выходит издатчика 14 и в конце хода шунт 13входит в датчик 15, который включаетпневмоцилиндры 23 и 24, и толкатели19 и 20 сжимают огнеупорные кирпичис двух сторон, а шунты 25 и 26 входят в датчики 29 и 30 чем и определяется размер блока. Предлагаемый формователь линииизготовления блоков позволяет снизить трудоемкость и повысить качество блоков. Формула изобретения Формователь линии изготовленияблоков, содержащий несущую раму,жестко закрепленную на ней вертикальную опорную пластину и приводной торцеватель, установленный свозможностью перемещения в направлении опорной плоскости, о т л и -ч а ю щ и й с я тем, что, с цельюповышения качества блоков радиальнойконфигурации, он снабжен приводнымибоковыми толкателями, консольно закрепленными посредством осей на несущей раме, при этом торцеватель выполнен с криволинейной поверхностью,обращенной выпуклостью в сторонуопорной пластины, а оси креплениятолкателей расположены от опорнойпластины на расстоянии, равном 1/31/4 высоты толкателей, 1350303.Бобкова Техред Л.Сердюкова Редак ктор Л,Пата Тираж 667 Государственного коми елам изобретений и от осква, Ж, Раушска
