Преобразователь двоично-десятичного кода в код семисегментного индикатора

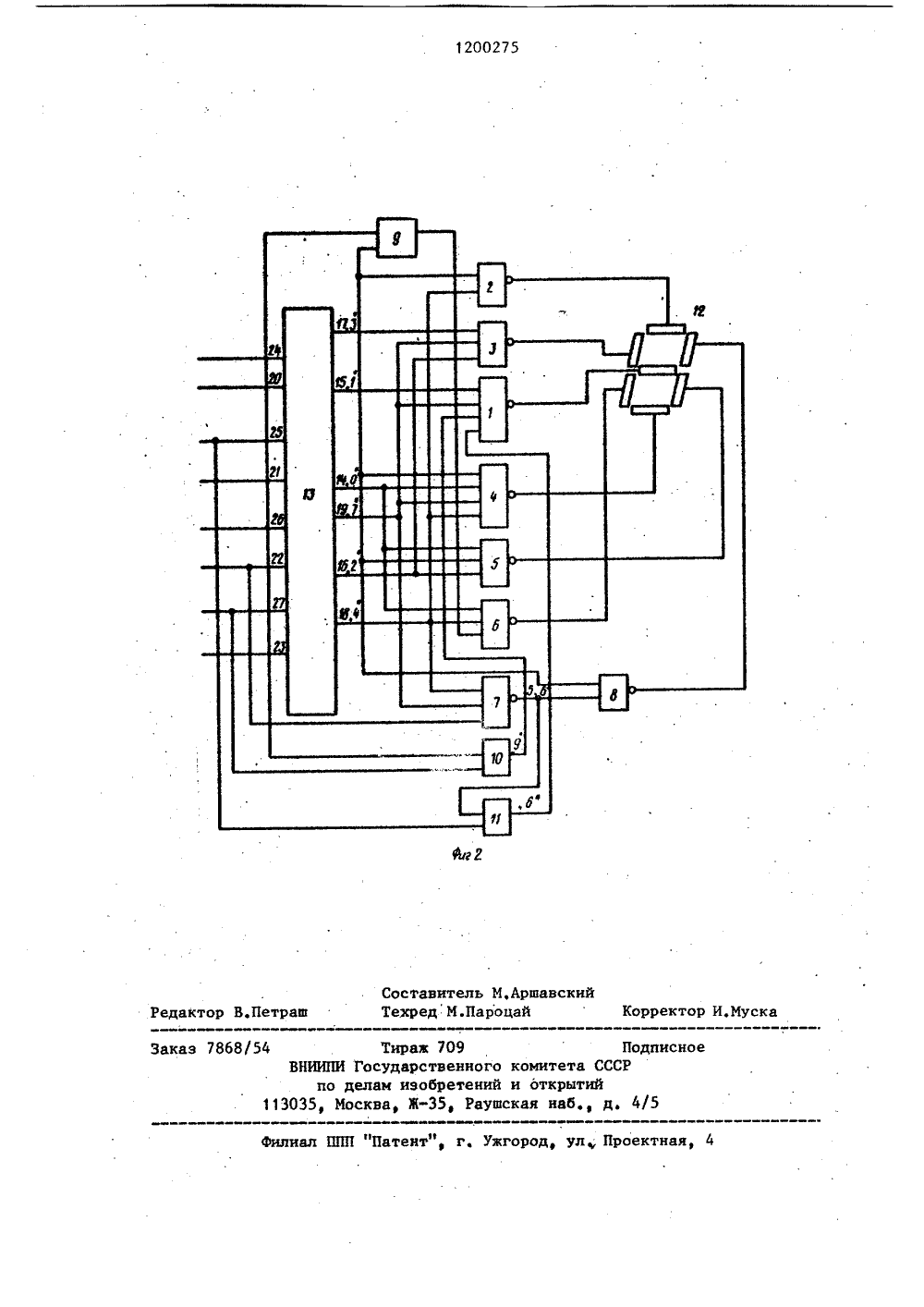

СОЮЗ СОВЕТСНИСОЦИАЛИСТИЧЕСНРЕСПУБЛИК Г 5 0 Й д Ч ОПИСАНИЕ ИЗОБРЕТЕНИ ТОРСКОМУ СВ ЕЛЬСТ(46) 23.12.85, Бюл ОСУДАРСТВЕННЫЙ КОМИТЕТ С ДЕЛАМ ИЗОБРЕТЕНИЙ ИОТНР(56) 1Каталог интегральных микросхем. Ч. 11978, с,206, рис,62,2. Авторское свидетельство СССР В 712959 кл. Н 03 К 13/24, 1978. (54)(57) ПРЕОБРАЗОВАТЕЛЬ ДВОИЧНОДЕСЯТИЧНОГО КОДА В КОД СЕМИСЕГМЕНТНОГО ИНДИКАТОРА, содержащий семь элементов И-НЕ и .дешифратор, входы . которого соединены с прямыми и инверсными разрядными входами преобразователя, выходы с первого по шестой которого являются выходами соответственно с первого по шестой элементов И-НЕ, причем первые входы первого, второго и четвертого элементов И-НЕ соединены с выходом числа "1" дешифратора, выход числа "2" которого соединен с первыми входами пятого и третьего элементов И-НЕ второй вход которого соединен с выходом числа "3" дешифратора, выход числа "4" которого соединен с вторыми входами второго и четвертого и первыми входами шестого и седьмого элементов И-НЕ, выход числа "7" дешифратора соединен с третьими входами третьего и четвертого и вторыми входами первого и седьмого элементов И-НЕ, третий вход седьмото элемента И-НЕ соединен с прямым входом третьего разряда преобразователя, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности преобразования, а также повышения экономичности преобразователя, в него введены первый и второй элементы ИЛИ, восьмой элемент И-НЕ и элемент ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен с инверсным входом первого разряда преобразователя и первым входом первого элемента ИЛИ, второй вход элемента ИСКЛЮЧАЮЩЕЕ ИЛИ соединен с выходом числа "1" дешифратора, с вторым входом пятого и первым входом восьмого элементов И-НЕ, второй вход которого соединен с выходом седьмого элемента И-НЕ и первым входом второго элемента ИЛИ, а выход восьмого элемента И-НЕ является седьмым выходом преобразователя, инверсные входы второго и четвертого разрядов которого соединены соответственно с вторыми входами первого и,второго элементов ИЛИ, выходы которых соединены соответственно с третьим и четвертым входами первого элемента И-НЕ, выход числа "0" дешифратора соединен с четвертым входом четвертого и третьим входом пятого элементов И-НЕ, а также с вторым входом шестого элемента И-НЕ, третий вход которого соединен с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, прямой вход третьего разряда преобразователя соединен с третьим входом седьмого элемента И-НЕ.Поставленная цель достигается25тем, что в преобразователь двоично-десятичного кода в код семисегментного индикатора, содержащийсемь элементов И-НЕ и дешифратор,входы которого соединены с прямымии инверсными разрядными входамипреобразователя, выходы с первогопо шестой которого являются выходами соответственно с первого пошестой элементов И-НЕ, причем первые входы первого, второго и четвертого элементов И-НЕ соединеныс выходом числа "1" дешифратора,выход числа "2" которого соединен Е, с первыми входами пятого и третьего40 лементов И-НЕ второй вход котороэл9го соединен с выходом числа 3дешифратора , выход числа 4 которого соединен с вторыми входамивторого и четвертого и первыми вхо 45 дами шестого и седьмого элементов И-НЕ , выход числа " 7 " дешифратора соединен с третьими входамитретьего и четвертого и вторыми входами первого и седьмого элемен 50 тов И-НЕ , третий вход седьмого элемента И-НЕ соединен с прямым входомтретьего разряда преобраз ователя ,введены первый и второй элементы ИЛИ,восьмой элемент И-НЕ и элемент55 ИСКЛЮЧАЮЩЕЕ ИЛИ, первый вход которого соединен с инверсным входомпервого разряда преобразователяи первым входом первого элемента ИЛИ,1 .12Изобретение относится к вычислительной и контрольно-измерительнойтехнике и может быть использованопри построении устройств ифровойиндикации и преобразователей кодов.Известен преобразователь вход"ных цифровых сигналов двоичногокода в цифровые сигналы семисегментного кода, содержащий пять элементов НЕ, четыре элемента И-НЕ, восемнадцать элементов И и семь элементов НЕ-И, выходы которых являются выходами . преобразователя,а входы соединены с выходамисоответствующих элементов И,входы которых соединены с выходамэлементов И-НЕ и элементов НЕ,вхо-ды которых являются входами преобразователя 1 .Недостаток данного преобразователя состоит в низкой достоверности,что связано с воэможностью ложногоотображения информации при неисправностях преобразователя или индикатора а также в излишней мощФиности, потребляемой индикатором,большой сложности.Наиболее близким по техническомур ешению к предлагаемому являетсяпреобразователь двоично-десятичногокода в код семисегментного индикатора, содержащий дешифратор, элемент ИЕ и семь элементов И-НЕ, выход числа "0" дешифратора подключенк первому входу первого элемента И-Нвыход числа "1" дешифратора подключен к второму входу первого элемента и к первым входам второго,третьего и четвертого элементов И-Нвыход числа "2" дешифратора подключен к второму входу третьего элемента И-НЕ и к первому входу пятоготз,лемента И-НЕ, выход числа Э ,д -шифратора подключен к третьему входу третьего элемента И-НЕ, выходчисла " 4" дешифратора подключен квторым входам второго и четвертогоэлементов И-НЕ и к первому входушестого элемента И-НЕ , второй входкоторого соединен с входом первогоразряда инверсного двоично-десятичного кода , выход числа 7 дешифратора подключен к третьим входампервого и четвертого элементов И-Ни к четвертому входу третьего элемента И-НЕ , первый вход седьмогоэлемента И-НЕ соединен с выходомчисла " 4" дешифр атора , в тор ой вход00275с выходом числа "7" дешифратора,третий вход - с входом третьегоразряда прямого двоично-десятичногокода,а выход седьмого элемента И-НЕподключен к входу элемента НЕ .2,Недостатками известного преобразователя являются возможность восприятия оператором неверно отображенныхна табло цифр и излишняя мощность, 10 потребляемая семисегментным индикатором. Первый из указанных недостатков обусловлен тем, что кодовоерасстояние Хэмминга у известныхустройств равно единице, т,е, лож ное зажигание или гашение одного изсегментов семисегментного индикатора может исказить, цифру таким образом, что она может быть принятаза другую.Цель изобретения - повышениедостоверности преобразования, а также повышение экономичности преобразователя.1200275 4ИЛИ цифрам "0"-"4" или "7" дешифратор 13 формирует сигнал низкогоуровня на одном из своих выходов 14 НЕ, 19, который через элементы И-НЕгасит соответствующие сегменты индикатора. Соответствие между сигналами на шинах прямого двоично-десятичного кода и отображаемыми символами (цифрами) приведено на фиг,1,1 О Первый 10 и второй 11 элементы ИЛИчерез соответствующие элементы И-НЕобеспечивают гашение центральногосегмента при отображении цифр "9"И,и бсоответственно, Элемент ИС 15 КЛЮЧАЮЩЕЕ ИЛИ 9 обеспечивает черезсоответствующие элементы И-НЕ гашение левого сегмента при отображении всех нечетных цифр, кро- ме "1".20 Предлагаемый преобразовательпредполагает использование полупроводниковых индикаторов с общиманодом, а также индикаторов накаливания (например, ИВ).25 Из фиг.1 видно, что в случаеложного гашения (зажигания) одногоиз сегментов изображение любой цифрына табло станет неправильным, оператор сразу же обнаружит это и остановит работу до устранения неисправности, Восприятие операторомложной информации с табло практически невозможно, что существенно уменьшает вероятность получениянеправильных результатов измеренийвычислений. звторой вход элемента ИСКЛЮЧАЮЩЕЕсоединен с выходом числа "1" дешифратора,. с вторым входом пятого ипервым входом восьмого. элементов Ивторой вход которого соединен свыходом седьмого элемента И-НЕ ипервым входом второго. элемента. ИЛИ,а выход восьмого элемента И-НЕ является седьмым выходом преобразователя, инверсные входы второго ичетвертого разрядов которого соеди.нены соответственно с вторыми входами первого и второго элементов ИЛИ, выходы которых соединенысоответственно с третьим и четвертым входами первого элемента И-НЕ,выход числа "0" дешифратора соединен с четвертым входом четвертогои третьим входом пятого элементов И-НЕ, а также с вторым входомшестого элемента И-НЕ, третий входкоторого соединен с выходом элемента ИСКЛЮЧАЮЩЕЕ ИЛИ, прямой входтретьего разряда преобразователясоединен с третьим входом седьмогоэлемента И-НЕ,На фиг,1 приведены коды на входах прямого двоично-десятичногокода предлагаемого преобразователяи символы (цифры), отображаемыена семисегментном индикаторе; нафиг,2 - схема предлагаемого преобразователя.Преобразователь содержит элементы И-НЕ 1-8 элемент ИСКЛЮЧАЮЩЕЕИЛИ 9, элементы ИЛИ 10 и 11, семисегментный индикатор 12, дешифратор 13, выходы 14-.19 дешифратора,соответствующие цифрам "0"-"4"и "У", входы 20-23 прямого кода ивходы 24.-27 инверсного кода,Преобразователь работает следующим образом,При подаче, например, от двоично-десятичного счетчика на входы 20"27 входного кода, соответствующего Экономический эффект от использования предлагаемого преобразователя заключается в снижении потребляемой электроэнергии на 8,27, так как например, для устройства с табло из 10 индикаторов при равно. вероятном появлении цифр в среднем светится на 4 сегмента меньше (45 вместо 49 у известного).1200275 оставитель М,Аршавскийехред М.Пароцай актор В.Петраш Коррек ска Заказ 7868 илиал ППП "Патент", г. Ужгород, ул; Проектная, 4 4 Тираж 709 ВНИИПИ Государственного коми по делам изобретений и о 113035, Москва, Ж, Раушская
