Тренажер операторов систем управления

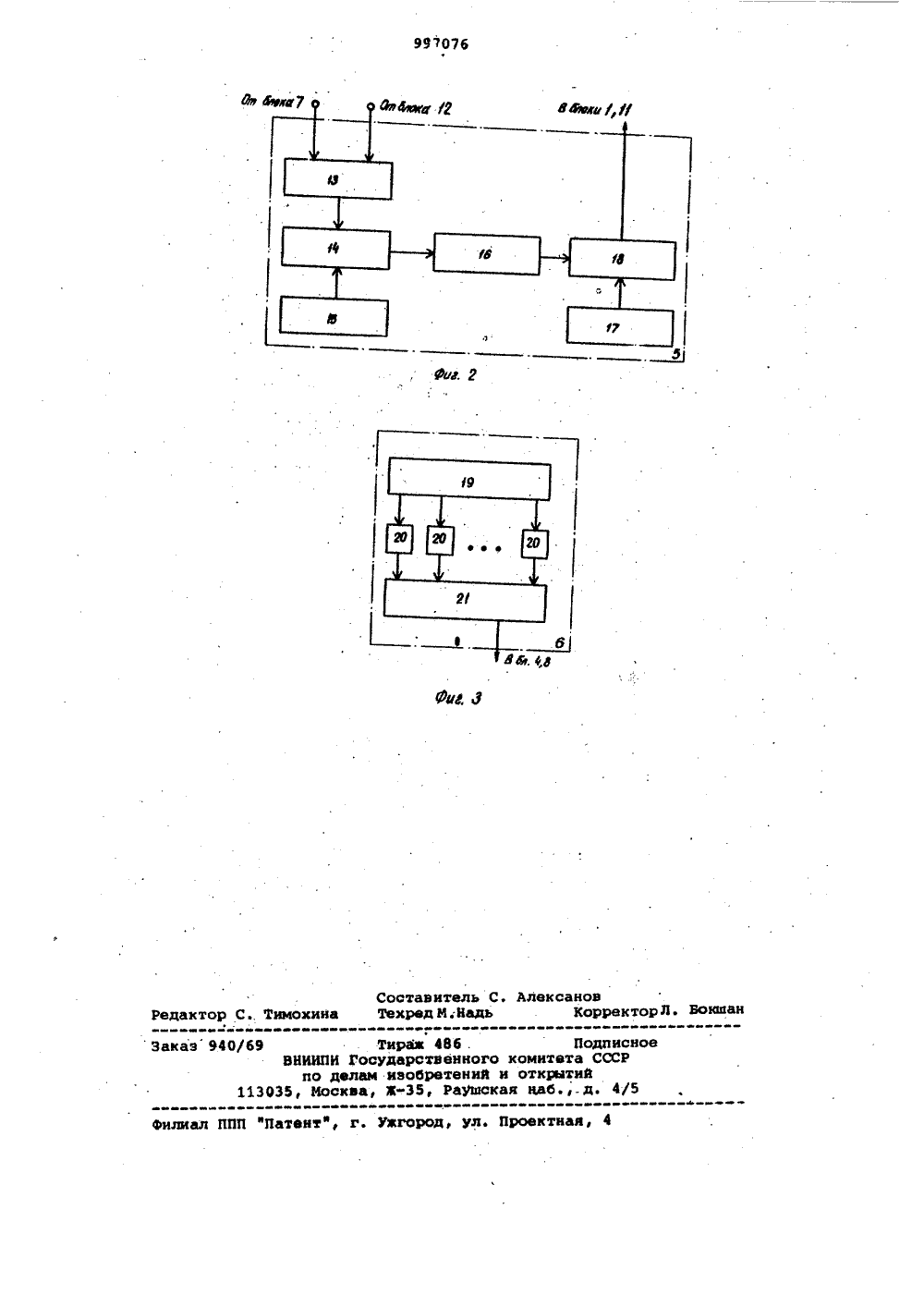

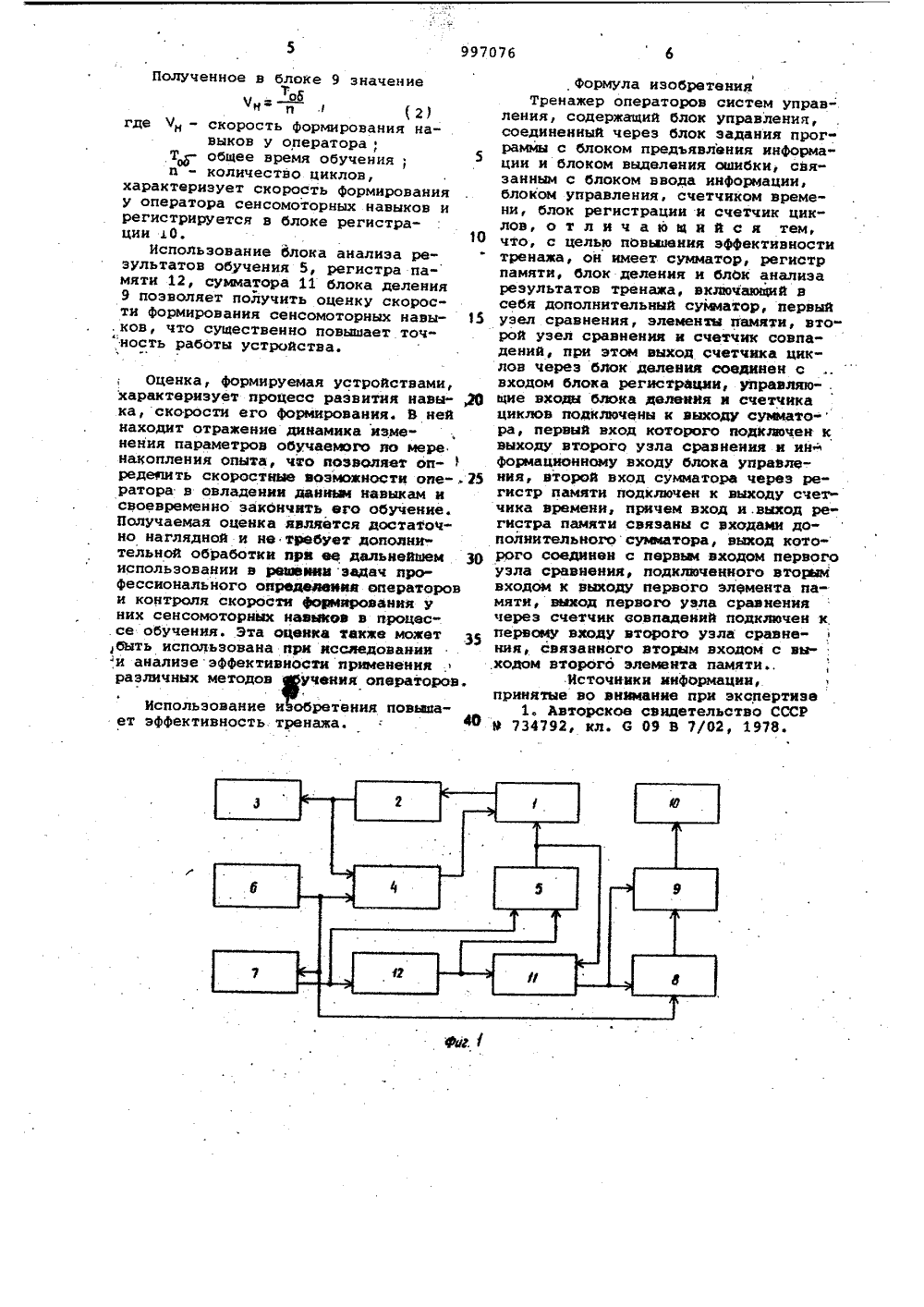

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сфеа СфеетсииаСоцнаинстичвсиикреспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(о) Дополнительное к авт. свид-еу(22) Заявлено 18.08.81(21) 3335046/18-.12 И) М.КЛ. с присоединением заявки ЙоГосударственный комитет СССР но дедам изобретений и открытий(23) Приоритет РН УДК 681136,,54 ) ТРЕНАЖЕР ОПЕРАТОРОВ СИСТЕИ УПРАВЛЕНИЯ функцион устройс блока ан на фнг ока вводаНа Фиг. 1 приведенаая схема предлагаемога фиг. 2 - блок-схемаа результатов тренажаункциональная схема бнюрмации. альтва;али 3 Изобретение относится к тренажерам операторов систем управления.. Известен тренажер операторов сис тем управления, содержащий блок управления, соединенный через блок эа" дания программы с блоком предъявления информации и блоком выделения ошибки, связанным с блоком ввода ин" формации, блоком управления, счетчи-. ком времени, блок регистрации и счетчик циклов 13Недостатком известного тренажера. является невысокая эффективность тренажа.Целью изобретения является по выаение эффективности тренажа.Поставленная цель достигается тем, что тренажер операторов систем . управления, содержащий блок управления, соединенный через блок задания прогрюеы с блоком предъявления информации и. блоком выделения ошибки, связанным с блоком ввода ,информации, блоком управления, счетчикОм времени, блок регистрации и счетчик циклов, имеет сумматор, регистр памяти, блок деления и блок ан"лиза резулвтатов тренажа, вклв-;- чающий в себя дополнительный сумматор, первый узел сравнения, эле 2менты памяти, второй узел сравненияи счетчик совпадений, при этом выход счетчика циклов через блок девения соединен со входом блока регистрации, управляющие входы блока де"ления и счетчика циклов подключены квыходу сумматора, первый вход которого подключен к выходу второгоузла сравнения и информационномувходу блока управления, второй входсумматора через регистр памяти подключен к выходу счетчика времени,причем вход и выход регистра памятисвязаны со входами дополнительного 5 сумматора, выход которого соединенс первым входом первого. узла срав"нения, подключенного вторым входомк выходу первого элемента памяти, выход первого узла сравнения черезсчетчик совпадений подключен к первому входу второго узла сравнения,связанного вторым входом с выходом второго элемента памяти.Э 5 ловий выхода на стационарный уро 4 ф455055 На фиг. 1 приведена функциональная схема тренажера.устройство содержит блок управления 1, состоящий из органов .управления и формирователей импульсов,соединенный через блок задания программы 2, включающий дешифратор, узелпамяти н коммутатор-распределитель,с блоком предъявления информации 3,конструктивно выполненного в видесигнальных и цифровых индикаторов, 10и блоком выделения ошибки 4, выполненным на логических схемах И иИЛИ, выход которого соединен с блоком анализа результатов обучения5, а вход подключен к выходу блока 15ввода информации б, включающегоконтактные элементы, Формирователиимпульсов и дешифратор, и входомсчетчика 7 времени и счетчика 8 циклов, выход которого через блок деления 9 подключен к блоку регистрации10. Вход блока деления 9 соединен свыходом сумматора 11,вход которогосоединен с. регистром памяти 12.На Фиг. 2 приведена схема блока 25анализа результатов тренажа 5, который включает в себя последовательно соединенные дополнительный сумматор 13, первый узел 14 сравнения,элемент 15 памяти, счетчик 16 совпадений, элемент 17 памяти и второйузел сравнения 18.На фиг. 3 приведена функциональная схема блока ввода информации,который включает последовательно соединенные органы управления 19, Формирователи импульсов 20 и дешифратор21,При этом выход счетчика 8 цикловчерез блок 9 деления соединен со входом блока 10 регистрации, управляющиевходы блока 9 деления и счетчика 8циклов подключены к выходу сумматора11, первый вход которого подключен квыходу второго узла 18 сравнения иинформационному входу блока 1 управления, второй вход сумматора 11 через регистр 12 памяти подключен к выходусчетчика 7 времени причем входи выход регистра 12 памяти связанысо входами дополнительного сумматора13, выход которого соединен с первьмвходом первого узла сравнения 14,подключенного вторым входом к выходупервого элемента 15 памяти, выход первого узла 14 сравнения через счетчик16 совпадений подключен к первомувходу второго узла 18 сравнения, связанного вторым входом с выходом второго элемента памяти 17. После включения тренажер работа- Ю ,ет следующим образом.При его включении блоком управления 1 формируется команда в блок задания программы 2 для выбора одной нз программ обучения сенсомоторным 65 навыкам. Заданная программа представляется на табло предъявления информации 3. Оператор в соответствии с предъявляемой информацией выполняет трудовые действия на органах управлениях блока ввода информации 6. С началом этих действий запускается счетчик времени 7, Контроль эа правильностью отработки заданной программы осущес-вляется с помощью блока выделенйя ошибок 4 путем анализа сигналов, поступающих на его входы с блока задания программы 2 и блока б ввода информации. В случае появлейия ошибки в действиях оператора на выходе блока выделения ошибки 4 фор- мируется сигнал в. блок управления 1 для возвращения уст.ойства в исходное состояние. При правильной обработке программы счетчиком времени 7 Фиксируется время деятельности оператора и цикл предъявления заданной программы повторяется. Время выполнения программы оператором Фиксируется счетчиком времени 7 по каждому циклу обучения .и хранится в регистре памяти 12 до момента завершения последующего цикла, а общее время, затраченное на Формирование у оператора сенсомоторных навыков, накапливается в сумматоре 11. Одновременно фиксируется счетчиком циклов 8 количество циклов по безошибочной отработке программыПосле каждого цикла, начиная со второго, осуществляется проверка усвень обученности, который характеризуется тем, что время 1 и+1 правильного выполнения програюы в (и + + 1 ) цчкле обучения отличается от 1 п не более, чем на заданную величйну ЬС1 пи п)бЕсли это условие выполняется в Ю циклах, то говорят о сформирован- ности навыков, т.е, выходе на стационарный уровень обученности.Контроль выполнения данного уровня осуществляется блоком анализа результатов обучения 5. При этом сумматором 13 формируется сигнал, соответствующий значению (1+-), который поступает на первый вход узла сравнения 14, на второй. вход которой поступает сигнал с элемента памяти 15, соответствующий заданной уставке Д 1. При выполнении условия1) счетчик совпадений 16 фиксирует количество циклов, и при достижении в нем величины К, значение которой хранится в элементе памяти 17, узлом сравнения 18 формируется сигнал в блок управления 1 на окончание циклов обучения и в сумматор 11 на считывание общего времени обучения в блок деления 9.Полученное в блоке 9 значениеЧнф (2)где Ч - скорость Формирования навыков у оператора,Т- общее время обучения;д - количество циклов,характеризует скорость Формированияу оператора сенсомоторных навыков нрегистрируется в блоке регистрации 0, 10Использование блока анализа результатов обучения 5, регистра памяти 12, сумматора 11 блока деления9 позволяет получить оценку скорости Формирования сенсомоторных навы, ков, что существенно повышает точ"ность работы устройства,Оценка, формируемая устройствами,характеризует процесс развития навы",26ка, скорости его формирования. В нейнаходит отражение динамика изменения параметров обучаемого яо меренакопления опыта, что позволяет оп-редеюить скоростные воэможности опе- . 5ратора в овладении данным навыкам исвоевременно закончить его обучение.Получаемая оценка являвтся достаточно наглядной и не требует дополнительной обработки при ее дальнейшем 30использовании в решеиеи задач проФессионального опредедевя операторови контроля скорости фореирования уних сенсомоторных навыков в процес"..се обучения. Эта оценка также может,бЬ 1 ть использована при исследованиии анализе эффективности примененияразличных методов мучения операторов.Использование и 7 обретения повышает эффективность. тренажа,46формула изобретенияТренажер операторов систем управления, содержащий блок управления,соединенный через блок задания прог"раммы с блоком предъявления информации и блоком выделения ошибки, связанным с блоком ввода информации,блоком управления, счетчиком времени, блок регистрации и счетчик циклов, отличающийся тем,что, с целью павыаения эффективноститренажа, он имеет сумматор, регистрпамяти, блок деления и блОк анализарезультатов тренажа, включающий всебя дополнительный суьщатор, первыйузел сравнения, элементы памяти, вто"рой узел сравнения и счетчик совпадений, при этом выход счетчика циклов через блок деления соединен свходом блока регистрации, управляю- .щие входы блока деления и счетчикациклов подключены к выходу суммато-ра, первый вход которого подключен квыходу второго узла сравнения и инйформационному входу блока управления, второй вход сумматора через регистр памяти подключен к выходу счетчика времени, причем вход и .выход регистра памяти связаны с входами дополнительного сумматора, выход которого соединен с первым входом первогоузла сравнения, подключенного вторимвходом к выходу первого элемента памяти, выход первого узла сравнениячерез счетчик еовпадений подключен кпервому входу второго узла сравнения, связанного вторым входом с вы- .ходом второго элемента памяти.,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 734792, кл. 0 09 В 7/02, 1978.997076 Фиг. Я тавитель С. Алексановред М;Надь Корректор Л, Вокща едактор С 2 имохина акая 940/69 ое ПП фПатентф, г. Ужгород, ул. Проектн Фили Тираж 486. Подпи ЭНИИПИ Государственного комитета ССС ло делам изобретений и открытий 113035, Москва, 3-35, Раушская иаб., д. 4
