Устройство для срезания деревьев

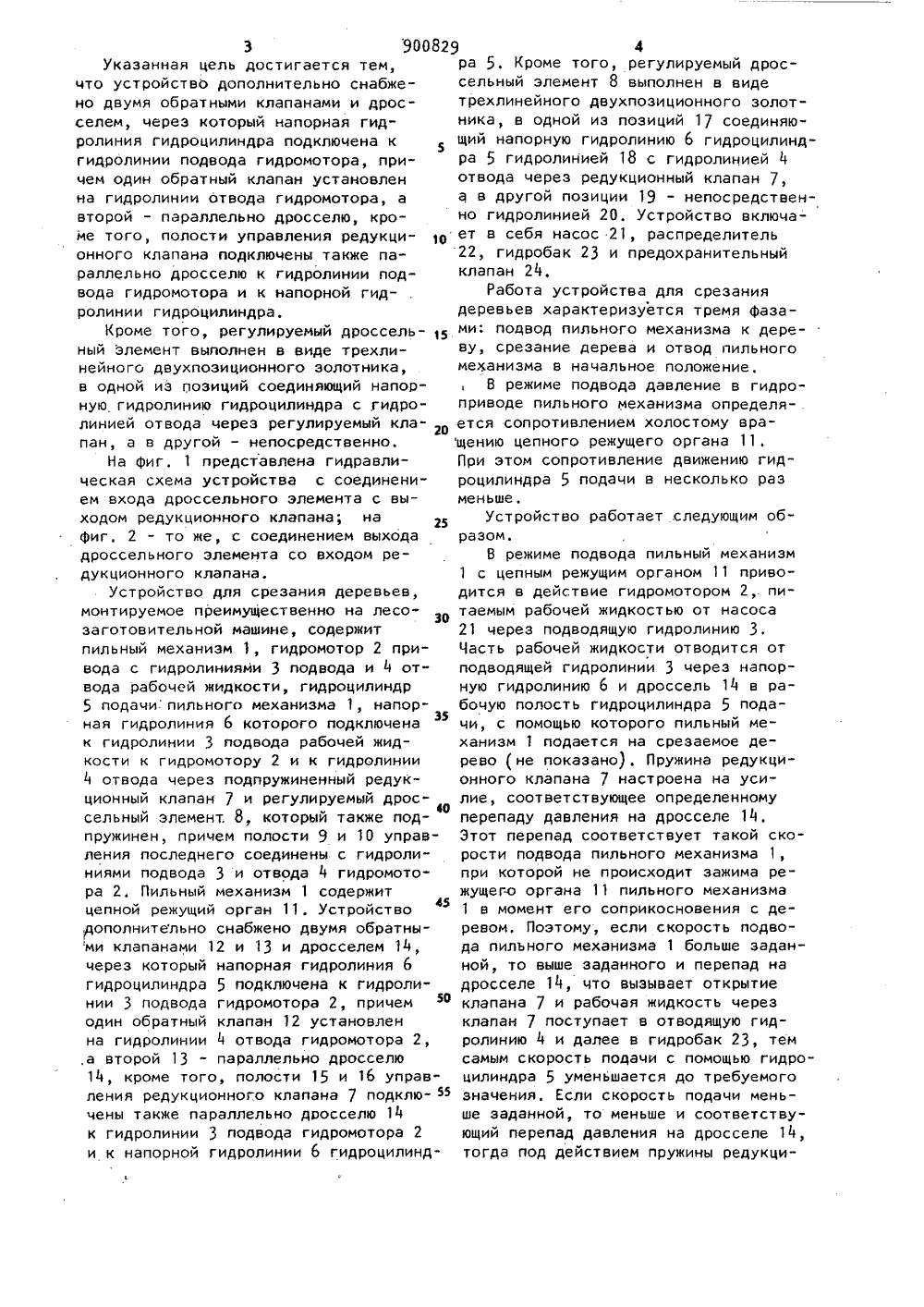

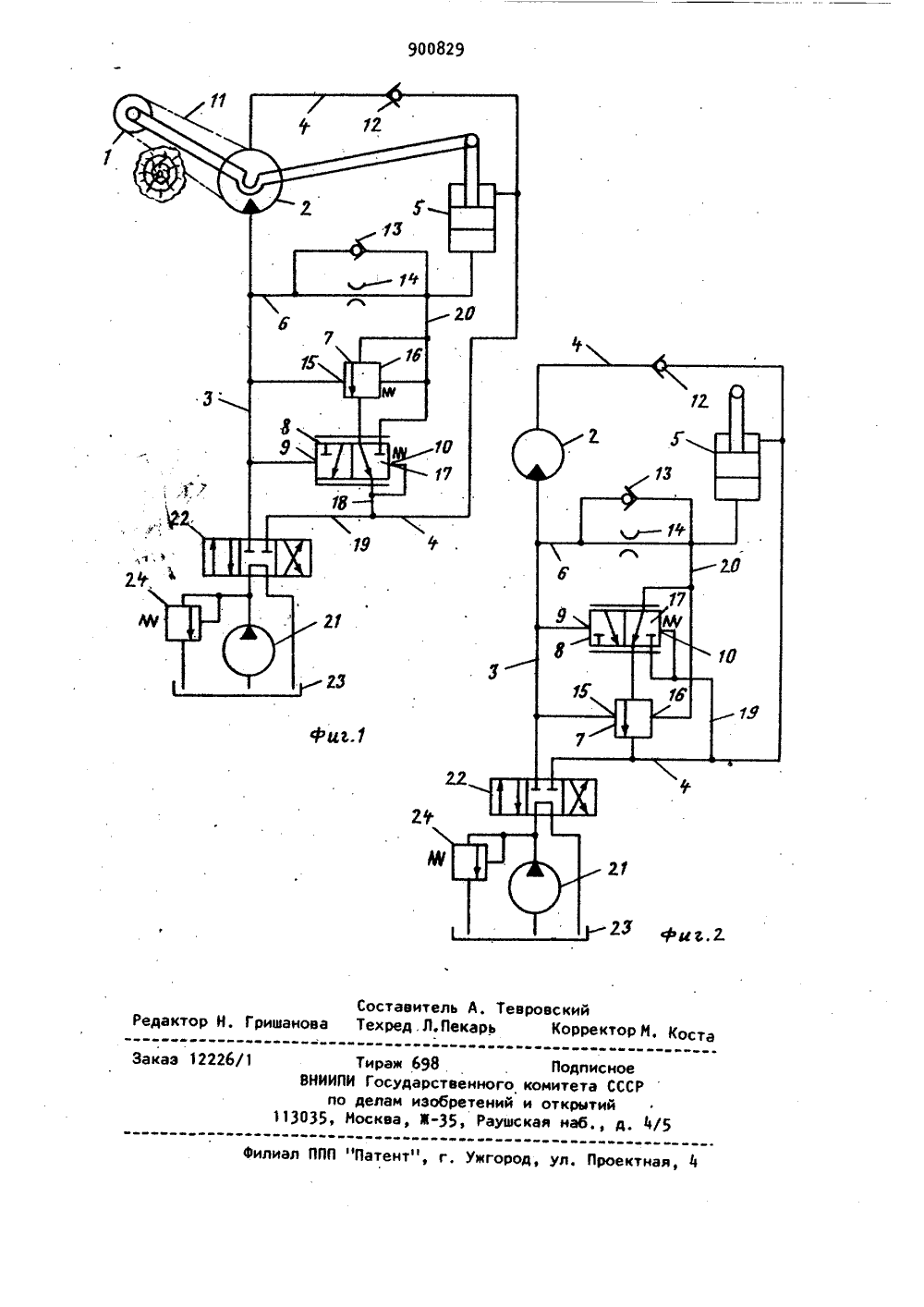

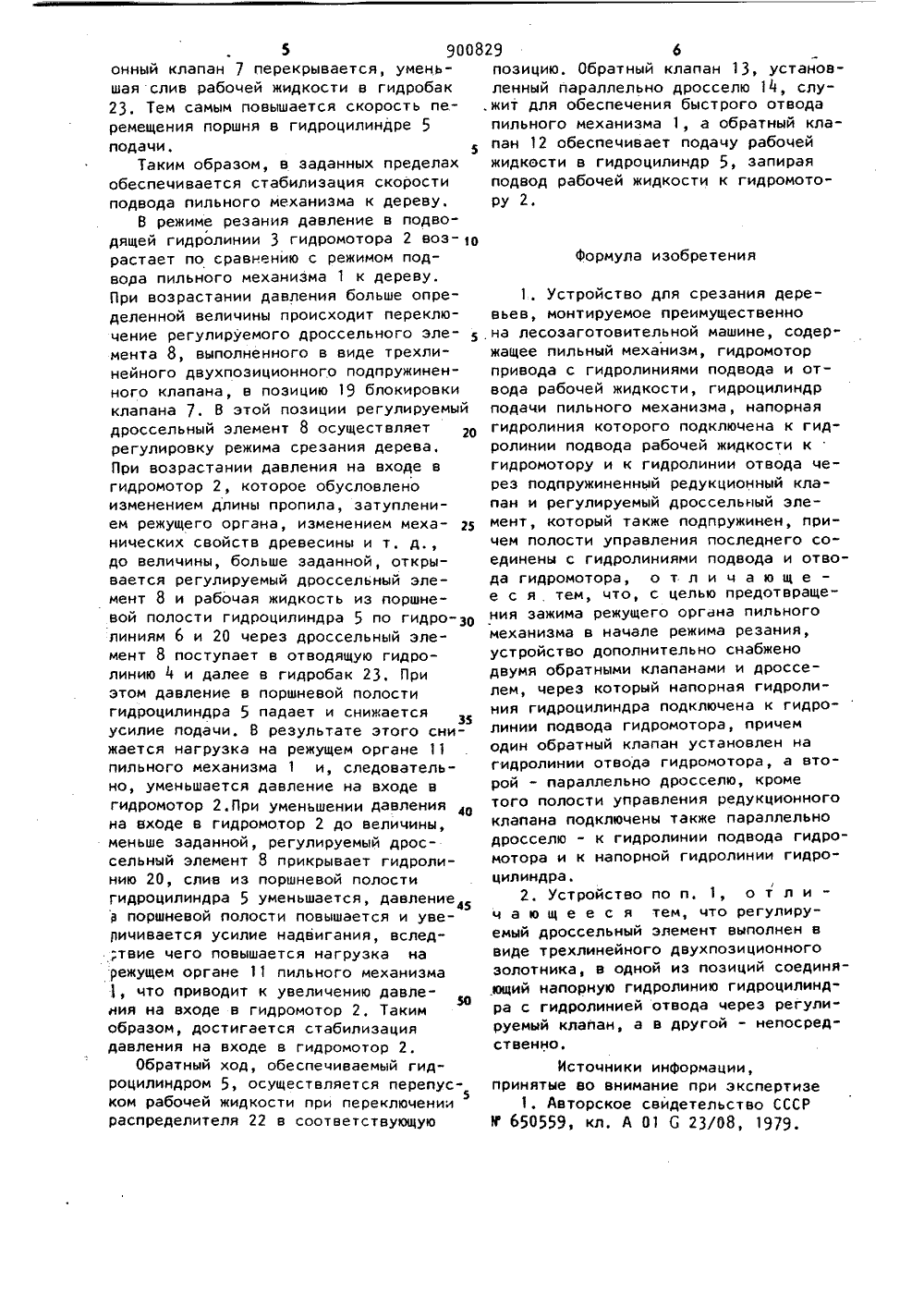

0 П И С А Н И Е ( 1900829ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоввтсимкСоциапистичесиинРеспублик(23) Приоритет оо делам изобретений и открытийОпубликовано 30.01,82. Бюллетень М Й Дата опубликования описания 30.01.82явите УСТРОЙСТВО ДЛЯ СРЕЗАНИ ВЬЕВ Нявля в Изобретение относится к устройствам для срезания деревьев и может быть использовано в лесной промышленности.Известно устройство для срезания деревьев, монтируемое преимущественно на лесозаготовительной машине, содержащее пильный механизм, гидромотор привода с гидролиниями подвода и отвода рабочей жидкости, гидроцилиндр подачи пильного механизма, напорная гидролиния которого подключена к гидролинии подвода рабочей жидкости к гидромотору и к гидролинии отвода через подпружиненный редукционный клапан и регулируемый дроссельный элемент, который также подпоужинен, причем полости управления последнего соединены с гидролиниями подвода и отвода гидромотора 111. едостатком указанного устройствается то, что непосредственно посодвода пильного механизма к деремеют место зажимы режущего органа вследствие высокой скорости подвода,Высокая скорость подвода получаетсяиз-эа того, что регулируемый дроссель,установленный в сливной гидролинииредукционного клапана, перекрываетэту гидролинию в режиме подвода пильного механизма к дереву, так как настройка пружины регулируемого дросселясоответствует рабочему давлению срезания дерева, а давление в пильном механизме при подводе обычно значитеатьно ниже, вследствие чего. регулируемыйдроссель закрыт. Это приводит к тому,что редукционный клапан полностью открывается, а так как сопротивление движению гидроцилинара подачи при подводенезначительное (в основном определяется силами трения в механизме подачи),то скорость подвода пильного механизма получается высокой. Цель изобретения - предотвращение зажима режущего органа пильного механизма в начале режима резанья.3 90082Укаэанная цель достигается тем, что устройство дополнительно снабжено двумя обратными клапанами и дросселем, через который напорная гидролиния гидроцилиндра подключена к гидролинии подвода гидромотора, причем один обратный клапан установлен на гидролинии отвода гидромотора, а второй - параллельно дросселю, кроме того, полости управления редукци О онного клапана подключены также параллельно дросселю к гидролинии подвода гидромотора и к напорной гидролинии гидроцилиндра.Кроме того, регулируемый дроссель ный элемент выполнен в виде трехлинейного двухпозиционного золотника, в одной из позиций соединяющий напорную гидролинию гидроцилиндра с,гидро- линией отвода через регулируемый клапан, а в другой - непосредственно,На фиг. 1 представлена гидравлическая схема устройства с соединением входа дроссельного элемента с выходом редукционного клапана; на 5 фиг, 2 - то жес соединением выхода дроссельного элемента со входом редукционного клапана.Устройство для срезания деревьев, монтируемое преимущественно на лесозаготовительной машине, содержит пильный механизм 1, гидромотор 2 привода с гидролиниями 3 подвода и 4 отвода рабочей жидкости, гидроцилиндр 5 подачи. пильного механизма 1, напорная гидролиния 6 которого подключена35 к гидролинии 3 подвода рабочей жидкости к гидромотору 2 и к гидролинииотвода через подпружиненный редукционный клапан 7 и регулируемый дрос 40 сельный элемент. 8, который также подпружинен, причем полости 9 и 10 управления последнего соединены с гидролиниями подвода 3 и отвода 4 гидромотора 2, Пильный механизм 1 содержит цепной режущий орган 11, Устройство ,дополнительно снабжено двумя обратными клапанами 12 и 13 и дросселем 14, через который напорная гидролиния 6 гидроцилиндра 5 подключена к гидролинии 3 подвода гидромотора 2, причем О один обратный клапан 12 установлен на гидролинии 4 отвода гидромотора 2, ,а второй 13 - параллельно дросселю 14, кроме того, полости 15 и 16 управления редукционного клапана 7 подклю-чены также параллельно дросселю 14 к гидролинии 3 подвода гидромотора 2 и к напорной гидролинии 6 гидроцилинд 9ра 5, Кроме того, регулируемый дроссельный элемент 8 выполнен в видетрехлинейного двухпозиционного золотника, в одной иэ позиций 17 соединяющий напорную гидролинию 6 гидроцилиндра 5 гидролинией 18 с гидролинией 4отвода через редукционный клапан 7,а в другой позиции 19 - непосредственно гидролинией 20. Устройство включает в себя насос 21, распределитель22, гидробак 23 и предохранительныйклапан 24,Работа устройства для срезаниядеревьев характеризуется тремя фазами: подвод пильного механизма к дереву, срезание дерева и отвод пильногомеканизма в начальное положение,В режиме подвода давление в гидроприводе пильного механизма определяется сопротивлением холостому вращению цепного режущего органа 11.При этом сопротивление движению гидроцилиндра 5 подачи в несколько раэменьше,Устройство работает .следующим образом.В режиме подвода пильный механизм1 с цепным режущим органом 11 приводится в действие гидромотором 2,. питаемым рабочей жидкостью от насоса21 через подводящую гидролинию 3,Часть рабочей жидкости отводится отподводящей гидролинии 3 через напорную гидролинию 6 и дроссель 14 в рабочую полость гидроцилиндра 5 подачи, с помощью которого пильный механизм 1 подается на срезаемое дерево ( не показано). Пружина редукционного клапана 7 настроена на усилие, соответствующее определенномуперепаду давления на дросселе 14.Этот перепад соответствует такой скорости подвода пильного механизма 1,при которой не происходит зажима режущего органа 11 пильного механизма1 в момент его соприкосновения с деревом. Поэтому, если скорость подвода пильного механизма 1 больше заданной, то выше заданного и перепад надросселе 14, что вызывает открытиеклапана 7 и рабочая жидкость черезклапан 7 поступает в отводящую гидролинию 4 и далее в гидробак 23, темсамым скорость подачи с помощью гидроцилиндра 5 уменьшается до требуемогозначения. Если скорость подачи меньше заданной, то меньше и соответствующий перепад давления на дросселе 14,тогда под действием пружины редукципозицию, Обратный клапан 13, установленный параллельно дросселю 14, служит для обеспечения быстрого отводапильного механизма 1, а обратный клапан 12 обеспечивает подачу рабочейжидкости в гидроцилиндр 5, запираяподвод рабочей жидкости к гидромотору 2. Формула изобретения 1. Устройство для срезания деревьев, монтируемое преимущественнона лесозаготовительной машине, содержащее пильный механизм, гидромоторпривода с гидролиниями подвода и отвода рабочей жидкости, гидроцилиндрподачи пильного механизма, напорнаягидролиния которого подключена к гидролинии подвода рабочей жидкости кгидромотору и к гидролинии отвода через подпружиненный редукционный клапан и регулируемый дроссельный элемент, который также подпружинен, причем полости управления последнего соединены с гидролиниями подвода и отвода гидромотора, о т л и ч а ю щ ее с я . тем, что с целью предотвращения зажима режущего органа пильногомеханизма в начале режима резания,устройство дополнительно снабженодвумя обратными клапанами и дросселем, через который напорная гидролиния гидроцилиндра подключена к гидролинии подвода гидромотора, причемодин обратный клапан установлен нагидролинии отвода гидромотора, а второй - параллельно дросселю, крометого полости управления редукционногоклапана подключены также параллельнодросселю - к гидролинии подвода гидромотора и к напорной гидролинии гидроцилиндра.2. Устройство по и. 1, о т л ич а ю щ е е с я тем, что регулируемый дроссельный элемент выполнен ввиде трехлинейного двухпозиционногозолотника, в одной из позиций соединяющий напорную гидролинию гидроцилиндра с гидролинией отвода через регулируемый клапан, а в другой - непосредственно,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРй 650559, кл. А 01 С 23/08, 1979. 5 900829 6онный клапан 7 перекрывается, уменьшая слив рабочей жидкости в гидробак23, Тем самым повышается скорость пе.- ремещения поршня в гидроцилиндре 5подачи, 5Таким образом, в заданных пределахобеспечивается стабилизация скоростиподвода пильного механизма к дереву,В режиме резания давление в подводящей гидролинии 3 гидромотора 2 воз Орастает по сравнению с режимом подвора пильного механизма 1 к дереву.При возрастании давления больше определенной величины происходит переключение регулируемого дроссельного элемента 8, выполненного в виде трехлинейного двухпозиционного подпружиненного клапана, в позицию 19 блокировкиклапана 7, В этой позиции регулируемыйдроссельный элемент 8 осуществляетрегулировку режима срезания дерева,При возрастании давления на входе вгидромотор 2, которое обусловленоизменением длины пропила, затуплением режущего органа, изменением механических свойств древесины и т. д.,до величины, больше заданной, открывается регулируемый дроссельный элемент 8 и рабочая жидкость из поршневой полости гидроцилиндра 5 по гидро-золиниям 6 и 20 через дроссельный элемент 8 поступает в отводящую гидролинию 4 и далее в гидробак 23, Приэтом давление в поршневой полостигидроцилиндра 5 падает и снижается35усилие подачи, В результате этого снижается нагрузка на режущем органе 11пильного механизма 1 и, следовательно, уменьшается давление на входе вгидромотор 2.При уменьшении давленияна входе в гидромотор 2 до величины,меньше заданной, регулируемый дроссельный элемент 8 прикрывает гидролинию 20, слив из поршневой полостигидроцилиндра 5 уменьшается, давлениер поршневой полости повышается и уверичивается усилие надвигания, вслед;твие чего повышается нагрузка нарежущем органе 11 пильного механизмачто приводит к увеличению давле 50сия на входе в гидромотор 2, Такимобразом, достигается стабилизациядавления на входе в гидромотор 2,Обратный ход, обеспечиваемый гидроцилиндром 5, осуществляется перепуском рабочей жидкости при переключениираспределителя 22 в соответствующую900829 Составитель А. Тевровскийактор Н. Гришанова Техред .Л,Пекарь Корреее е е а е ааааа 12226/ го ий д 4 ушская филиал П "Пате Ужгород, ул. Проектная,Тираж 698,ВНИИПИ Государствен по делам изобрет 035, Москва, Ж
