Ферритовый материал с прямоугольной петлей гистерезиса

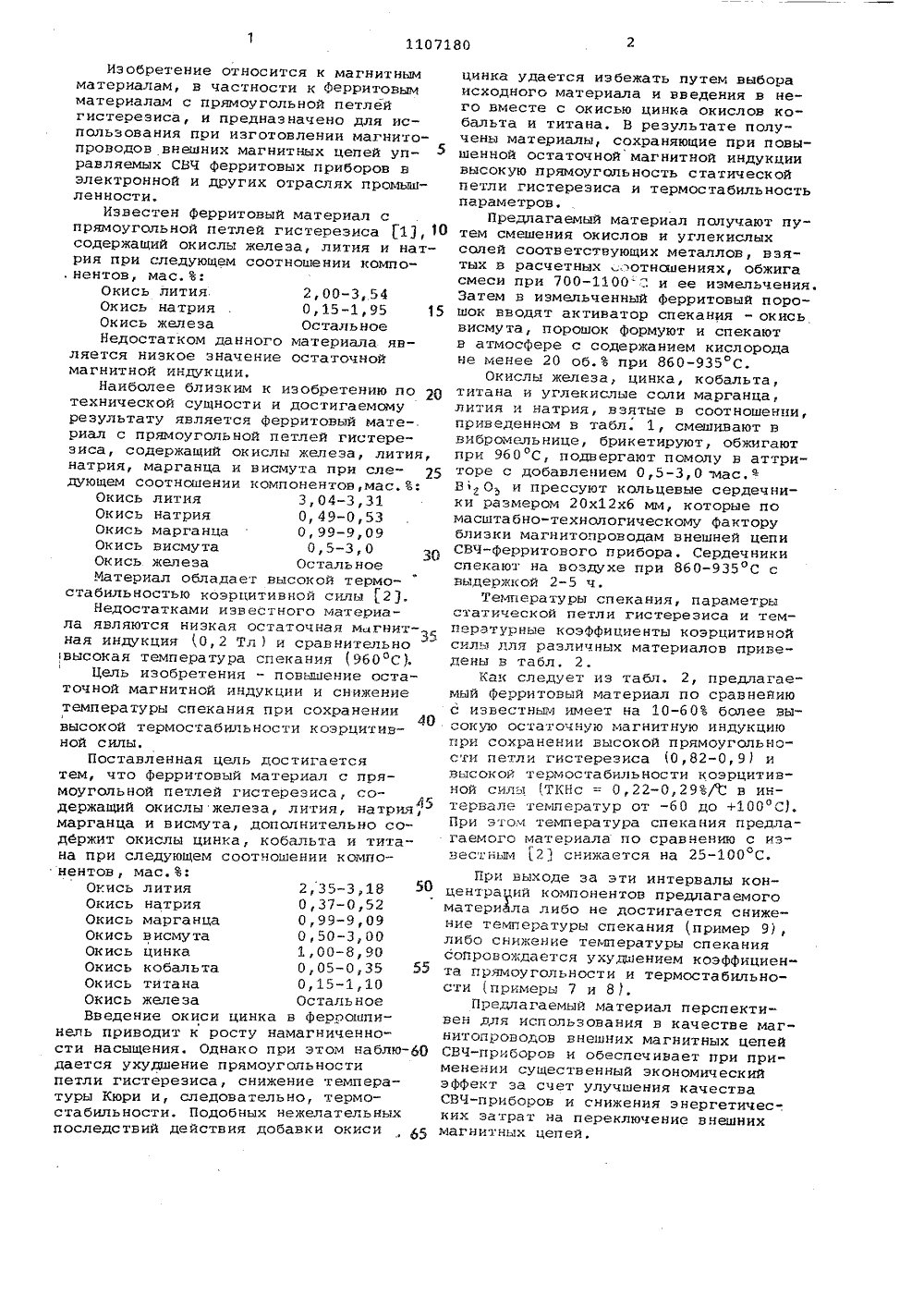

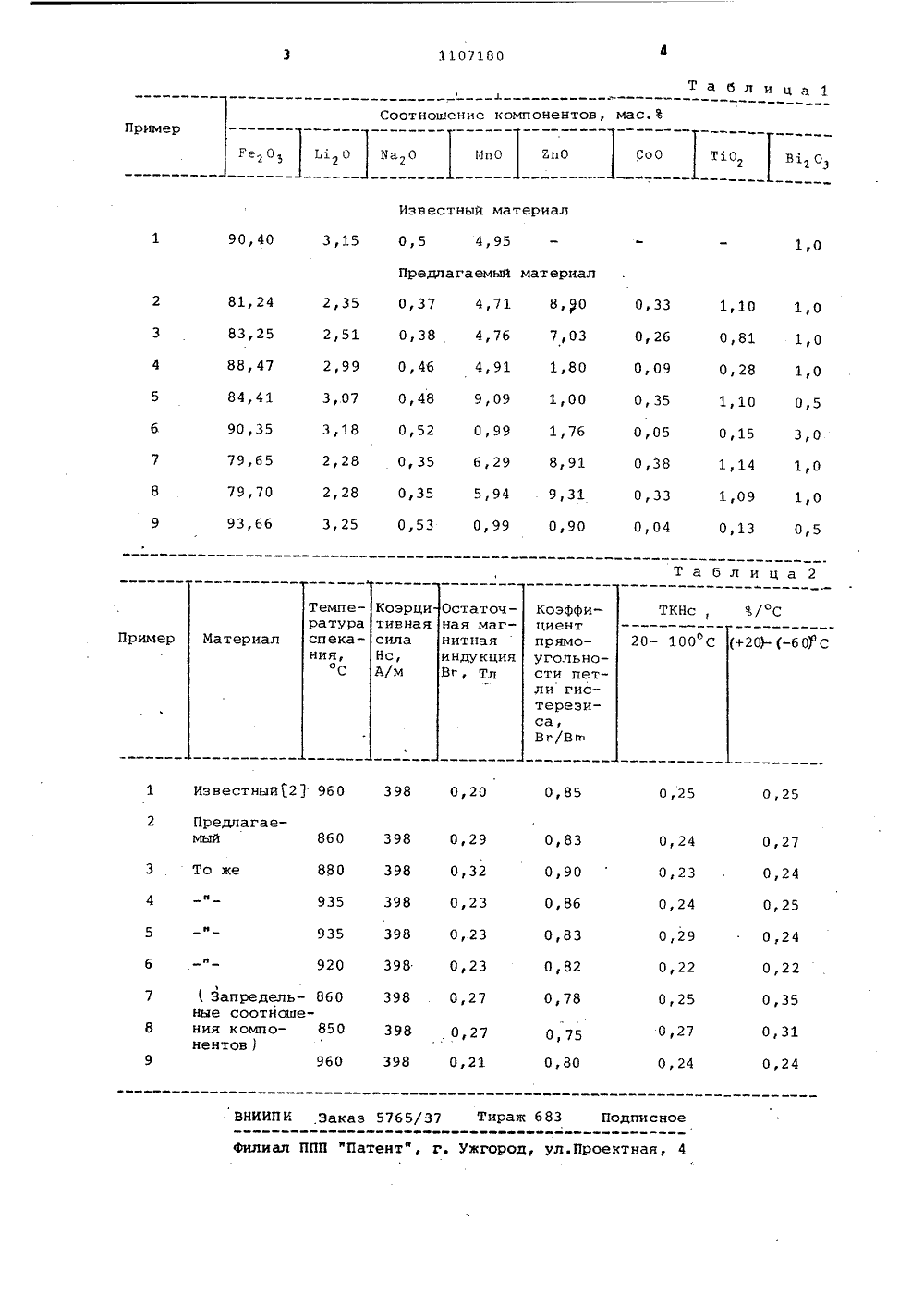

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ае (зо НОЙ КОМИТЕТ СССРОБРЕТЕНИЙ И ОТКРЫТИЙ.ГОСУДАРСТВЕНПОДЕЛАМ Щщт; д ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ щ и й с я тем, чтония остаточной магснижения температусохранении высокойкоэрцитивной силысодержит окислы цититана при следующкомпонентов, мас.Окись. литияОкись натрияОкись марганцаОкись висмута. Окись цинкаОкись кобальтаОкись титанаОкись железа елью повышей индукции и екания при остабильности ополнительно кобальта и отношении с нитн ры с тер он нка,ем с(22 (46 (72 И.М (53 Фимов орова ельство ССС4, 1971.ьство СССР4, 1972. 2, 35-3,18 О, 37-0,52 0,99-9,09 0,50-3,00 1,00-8,90 О, 05-0, 35 0,15-1,10 Остальное 9 46(54)( УГОЛЬ жащий марга ФЕРРИТОВЫИ МАТЕРИАЛПЕТЛЕИ ГИСТЕРЕЗИСАслы железа, литияи висмута, о т л С ПРЯМ содернатрия, ч а ю 3546785/22-0224. 11. 8207. 08.84. Бюл. 9 29С.Ш. Баталова, Н. Н. Еудрявцева и А. И. Фед666. 653 (088. 8)1. Авторское свиде8886, кл. Н 01 Р 1/Авторское свидетел3382, кл. Н 01 Р 1/ 1 У 1/34; С 04 В 35/26Изобретение относится к магнитнымматериалам, в частности к Ферритовымматериалам с прямоугольной петлейгистерезиса, и предназначено для использования при изготовлении магнитопроводов внешних магнитных цепей управляемых СВЧ ферритовых приборов вэлектронной и других отраслях промышленности.Известен ферритовый материал спрямоугольной петлей гистерезиса (13, 10содержащий окислы железа, лития и натрия при следующем соотношении компо. нентов, мас.%:Окись лития, 2,00-3,54Окись натрия 0,15-1,95 15Окись железа ОстальноеНедостатком данного материала является низкое значение остаточноймагнитной индукции,Наиболее близким к изобретению потехнической сущности и достигаемомурезультату является ферритовый мате-.риал с прямоугольной петлей гистерезиса, содержащий окислы железа, лития,натрия, марганца и висмута при следующем соотношении компонентов,мас. %:Окись лития 3,04-3,31Окись натрия 0,49-0,53Окись марганца 0,99-9,09Окись висмута 0,5 - 3,0 ъоОкись железа ОстальноеМатериал обладает высокой термостабильностью коэрцитивной силы (2).Недостатками известного материала являются низкая остаточная м гнитная индукция (0,2 Тл ) и сравнительновысокая температура спекания (960 С).Цель изобретения - повышение остаточной магнитной индукции и снижениетемпературы спекания при сохранениивысокой термостабильности коэрцитивной силы.Поставленная цель достигаетсятем, что ферритовый материал с прямоугольной петлей гистереэиса, содержащий окислы железа, лития, натрия,45марганца и висмута, дополнительно содержит окислы цинка, кобальта и титана при следующем соотношении компонентов, мас. Ъ:Окись лития 2,35-3,18 50Окись натрия 0,37-0,52Окись марганца 0,99-9,09Окись висмута 0,50-3,00Окись цинка 1,00-8,90Окись кобальта 0,05-0,35 55Окись титана 0,15-1,10Окись железа ОстальноеВведение окиси цинка в феррошпинель приводит к росту намагниченности насыщения. Однако при этом наблю дается ухудшение прямоугольностипетли гистерезиса, снижение температуры Кюри и, следовательно, термостабильности, Подобных нежелательныхпоследствий действия добавки окиси цинка удается избежать путем выбораисходного материала и введения в него вместе с окисью цинка окислов кобальта и титана. В результате получены материалы, сохраняющие при повышенной остаточной магнитной индукциивысокую прямоугольность статическойпетли гистерезиса и термостабильностьпараметров,Предлагаемый материал получают путем смешения окислов и углекислыхсолей соответствующих металлов, взятых в расчетных отношениях, обжигасмеси при 700-1100 ". и ее измельчения.Затем в измельченный Ферритовый порошок вводят активатор спекания - окисьвисмута, порошок формуют и спекаютв атмосфере с содержанием кислородане менее 20 об.Ъ при 860-935 С.Окислы железа, цинка, кобальта,титана и углекислые соли марганца,лития и натрия, взятые в соотношении,приведенном в табл. 1, смешивают ввибромельнице, брикетируют, обжигаютпри 960 С, подвергают помолу в аттриторе с добавлением 0,5-3,0 мас,В 10 и прессУют кольцевые сердечники размером 20 х 12 хб мм, которые помасштабно-технологическому Факторублизки магнитопроводам внешней цепиСВЧ-ферритового прибора, Сердечникиспекают на воздухе при 860-935 С свыдержкой 2-5 ч.Температуры спекания, параметрыстатической петли гистерезиса и температурные коэффициенты коэрцитивнойсилы для различных материалов приведены в табл. 2,Как следует из табл, 2, предлагаемый Ферритовый материал по сравнейиюс известным имеет на 10-60 более высокую остаточную магнитную индукциюпри сохранении высокой прямоугольности петли гистерезиса (0,82-0,9) ивысокой термостабильности коэрцитивной силы (ТКНс = 0,22-0,29%/Ч: в интервале температур от -60 до +100 С).При этом температура спекания предлагаемого материала по сравнению с изовестным (23 снижается на 25-100 С.При выходе за эти интервалы концентраций компонентов предлагаемого материала либо не достигается снижение температуры спекания (пример 9), либо снижение температуры спекания сопровождается ухудшением коэффициента прямоугольности и термостабильности (примеры 7 и 8).Предлагаемый материал перспективен для использования в качестве магнитопроводов внешних магнитных цепей СВЧ-приборов и обеспечивает при применении существенный экономический эффект за счет улучшения качества СВЧ-приборов и снижения энергетичес-. ких затрат на переключение внешних магнитных цепей.1107180 Соотношение компонентов, мас.3 Пример ЕпО СоО МпО егО 1 О а В 1 О Известный материал 90,40 4,95 3,15 0,5 1,0 Предлагаемый материал 4,71 0,33 1,10 2,35 2,51 2,99 3,.07 0,37 1,0 7,03 0,38 4,76 0,26 0,81 1,0 1,80 4,91 0,09 0,46 0,28 1,0 0,48 1,00 0,35 9,09 1,10 0,5 0,05 3,18 1,76 0,52 0,99 6,29 0,15 3,0 8,91 2,28 0,35 0,38 1,14 1,0 2,28 5,94 9,31 0,35 0,33 1,09 1,0 3,25 0,53 0,99 0,90 Ос 04 0,13 0,5 Таблица 2 ТКНс, / С Остаточная магнитнаяиндукцияВг, Тл Коэрци тивная сила Нс, А/м Температураспекания,20- 100 С(+20)- -б 0)0 С Пример Материал 0,25 1 Известный 296 0 398 0,20 0,85 0,25 2 Предлагаемый 860 0,83 0,27 880 0,90 0,24 3 То же 4 0,86 935 0,25 0,24 0,22 5н 0,83 935 б 0,82 1 Запредель ные соотношения компонентов) 0,78 0,35 0,75 0,31 0,24 398 0,21 0,80 960 ВНИИПИ Заказ 5765/37 Тираж 683 Подписное филиал ППП фПатентф, г. Ужгород, Ул.Проектная, 4 81, 24 83,25 88, 47 84,41 90,35 79,65 79,70 93,66 398 0,29 398 0,32 398 0,23 398 0,.23 398 0,23 398 0,27 398 0,27 блиА Коэффициент прямо- угольности петли гис- терезиса, Вг/В 1 ъ 0,24 0,23 0,24 0,29 0,22 0,25 0,27 0,24
