Ферритовый материал с прямоугольной петлей гистерезиса
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

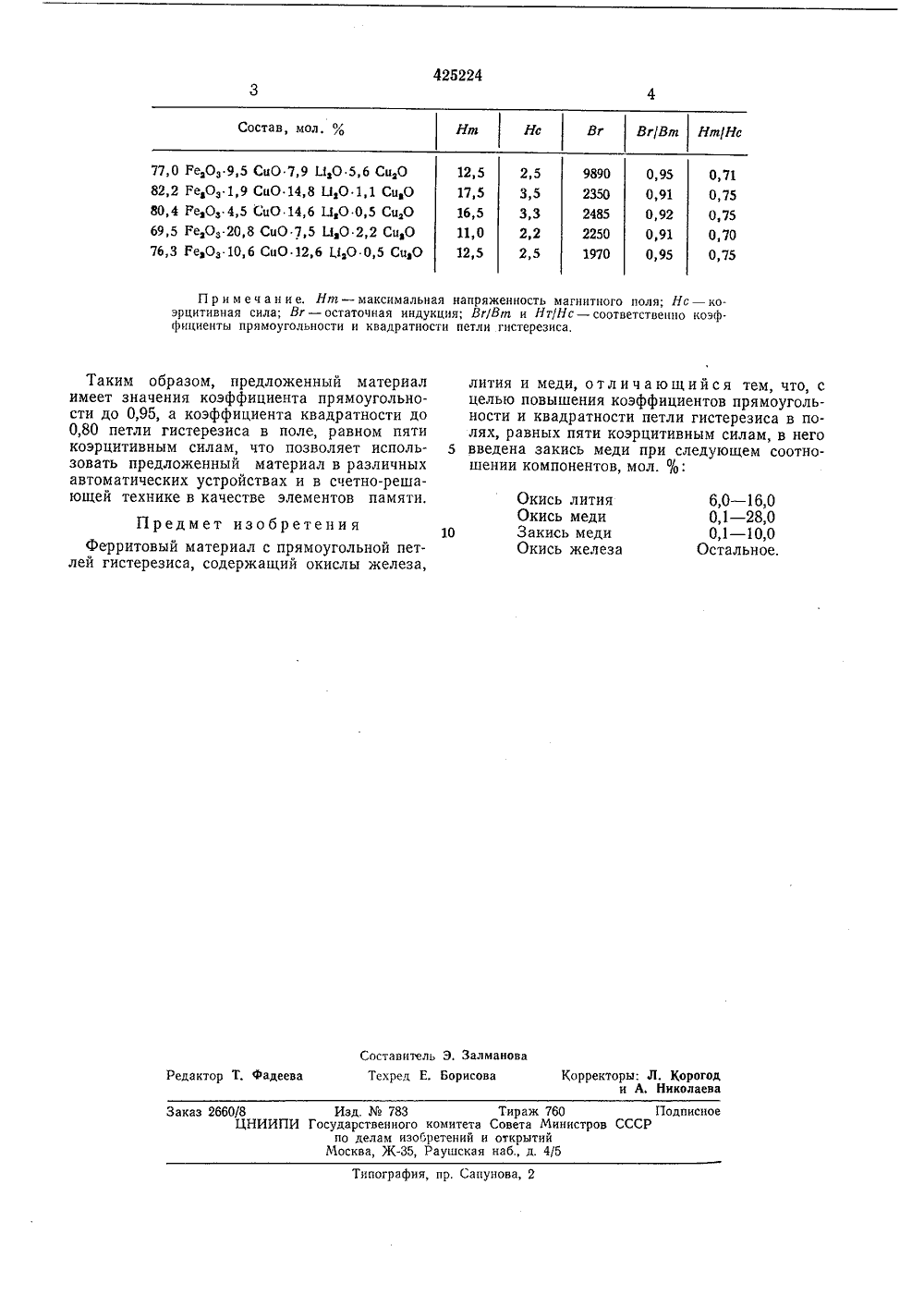

(1 ц 425224 Союз Советских Социалистических Республик(61) Зависимое от авт тельст)М Кл Н 01 т 1/1Н 011 1/3 аявкиисоединением Гасударственный комитеСовета Министров СССРао делам изобретенийи открытий 32) Приоритет убликовано 25.04.74(088.8) Бюллетеньсания 24.09.74 Дата опубликования 72) Авторы изобретения М, А. Зиновик и ванов 71) Заявител РИТОВЫЙ МАТЕРИАЛ С ПРЯМОУГОЛЪНОЙ ПЕТЛЕЙ ГИСТЕРЕЗИСА(54 2 ферритоетлей гивысокои аметров.с прямо- которого тносится к области с прямоугольной п ые характеризуются тью магнитных па ритовый материалгистерезиса, состав ажен формулой 1.1 Сцт 2,.1 Рер. Огде 0,40 Материал имеет высоки стабильность и быстродейст токи управления, но невысо фициентов прямоугольности петли гистерезиса. е температурную вие и небольшие кие значения коэфи квадратности тсить коэффициенратности петли гияти коэрцитивным Цель изобретения - по ты прямоугольности и ква стерезиса в полях, равных силам. в ферритовый при следующеь л. %:лития медиь меди железа материал введена соотношении комДля этог закись меди понентов, мОкис Окис Заки Окис 6,0 - 16,001 - 2800,1 - 10,0Остальное. итные матеИзобретение о ых материалов терезиса, котор ермостабильносИзвестен фер гольной петлей может быть выр Предложенный ферритовый материал получают следующим образом, Взятые в соответствующем соотношении окислы железа, меди, углекислый литий и закись меди смешивают с дистиллированной водой в течение 7 час в шаровой мельнице. Полученную смесь высушивают и подвергают предварительному обжигу на воздухе по режиму: 400 С - 2 час, 500 С - 1 час и 750 - 800 С - 4 час. В обожженную шихту вводят 10%-ный водный раствор поливинилового спирта и готовят пресс-порошок, из которого затем прессуют образцы тороидальной формы. Далее образцы подвергают окончательному обжигу при 1150 - 1250 С на воздухе в течение 2 час. По окончании выдержки печь выключают и производят охлаждение до 1050 - 25 С. В области этих температур образцы быстро выгружают 0 из печи и охлаждают вместе с никелевым тиглем или путем пересыпания в сито, а затем обжигают на воздухе при 400 - 450 С в течение 2 - 3 час с последующим охлаждением вместе с выключенной печью. В таблице приведены основные масвойства предложенного ферритовогориала.425224 Состав, мол. ,4 Нт Нс Вг Вг(Вт Нт)НС П р и м е ч а н и е. Нт - максимальная напряженность магнитного поля; Нс - коэрцитивная сила; Вг - остаточная индукция; Вг/Вт и НтНс - соответственно коэф. фициенты прямоугольности и квадратности петли гистерезиса. лития и меди, отличающийся тем, что, с целью повышения коэффициентов прямоугольности и квадратности петли гистерезиса в полях, равных пяти коэрцитивным силам, в него 5 введена закись меди при следующем соотношении компонентов, мол. /о. Окись лития Окись меди Закись меди Окись железа 6,0 - 16,0 0,1 - 28,0 0,1 - 1 0,0 Остальное. 10 Составитель Э, Залманова Техред Е. Борисова Корректоры: Л. Корогод и А. НиколаеваРедактор Т, фадеева Заказ 2660/8 Изд. Ю 783 Тираж 760 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж-З 5, Раушская наб., д, 4/5Типография, пр. Сапунова, 2 77,0 РезОз 9,5 СцО 7,9 Е 1 зО 5,6 СцзО82,2 РезОз 1,9 СцО 14,8 ОзО 1,1 СцаО80,4 РезОз 4,5 СцО 14,6 11 зО 0,5 СцзО69,5 РезОз 208 СцО 75 1.1 аО 2 2 СцзО76,3 РезОз 10,6 СцО 126 ЦзО 0,5 СцаО Таким образом, предложенный материал имеет значения коэффициента прямоугольности до 0,95, а коэффициента квадратности до 0,80 петли гистерезиса в поле, равном пяти коэрцитивным силам, что позволяет использовать предложенный материал в различных автоматических устройствах и в счетно-решающей технике в качестве элементов памяти. Предмет изобретенияФерритовый материал с прямоугольной петлей гистерезиса, содержащий окислы железа,12,5 17,5 16,5 11,0 12,5 2,5 3,5 3,3 2,2 2,5 9890 2350 2485 2250 1970 0,95 0,91 0,92 0,91 0,95 0,71 0,75 0,75 0,70 0,75
СмотретьЗаявка
1781842, 05.05.1972
М. А. Зиновик, В. Н. Иванова
МПК / Метки
Метки: гистерезиса, материал, петлей, прямоугольной, ферритовый
Опубликовано: 25.04.1974
Код ссылки
<a href="https://patents.su/2-425224-ferritovyjj-material-s-pryamougolnojj-petlejj-gisterezisa.html" target="_blank" rel="follow" title="База патентов СССР">Ферритовый материал с прямоугольной петлей гистерезиса</a>
Спеченный материал на основе меди
Номер патента: 559980
Опубликовано: 30.05.1977
МПК: C22C 9/12
Метки: материал, меди, основе, спеченный
...является попрочностных Порошок ситалла разм все исходные порошки пр ции 0,1 мк. Для приготовл вес, %: 30 никеля, 3,0 сит ремешивают в смесителе в приготовленной шихты пре удельном давлении прес спекают при 850 С в течен сфере аммиака. Готовые и спеченный отличаетсолнительно соотношен материал от- извесодержит и . компо 25 - 30 2,5 - 3,0 тальное Изобретение отно вой металлургии, в спеченных материал рые могут быть исп нии в качестве теп ла, например, для и док двигателя, экра Известен спеченнь ди, содержащий, вес Железо Графит Свинец Нитрид бора Ситалл Медь3,0Остальное алывают, а затем осеивают до фрак- ения шихты берут, алла, 67 меди, петечение 6 час. Из ссуют изделия при сования 2 - 3 т/см 2, ие 1,5 час в атмозделия не...
Спеченный антифрикционный материал на основе меди
Номер патента: 1560572
Опубликовано: 30.04.1990
Авторы: Баблоян, Горбач, Зухер, Кузнецов, Нистратов, Степнов, Сушинский
МПК: C22C 9/00, C22C 9/04, C22C 9/08
Метки: антифрикционный, материал, меди, основе, спеченный
...материала также существенно выше свойств прототипа: по козффициенту трения в 3-15 раз, по интенсивности износа контртела - в 4,5-8 раз и по интенсивности износа самого образца - в 1,8-3,6 раза. Формула из бретения 1. Спеченный антифрикционный материал на основе меди, содержащий алюминий и железо, о т л и ч а ю щ и й -Алюминиевые бронзы по примерам Показатели 50,5 04 5О,5О,4 1,4 0,7 зО,О,714О,7 50,5О,4 зО,О,з,о о,з М1,5 1,5 1,5 о,з о,з Ост. Ост. Ост,Ост,Ост,Ост. 800 200 54 о 165 580 82 600 17 О 620 160 580 160 560 160 10,0240 0,22 0,02 0,0160,018 0,0 Э 0,012 4,2 52 45 Э,8 3,7 5,0 4,2 износа коитртела при РЧ20 кг смт м с,42 Коэффициент трения прн РЧ1000 кг см и с0,04 Интенсивностьизноса образца при РЧ1000 кг смм с...
Антифрикционный спеченный материал на основе меди
Номер патента: 1786167
Опубликовано: 07.01.1993
Авторы: Бошин, Левина, Манерцев, Незамаев
МПК: B22F 1/00, C22C 1/05, C22C 9/06
Метки: антифрикционный, материал, меди, основе, спеченный
...испытаний антифрикционных и физико-механических свойств материалов представлены в таблице,Как видно из таблицы, предлагаемый антифрикционный спеченный материал на основе меди по сравнению с прототипом имеет более высокую износостойкость и лучшие физико-механические свойства,сится к порошковои сти к антифрикционериалу на основе меЦелью изобретенияние антифрикционных иских свойств,Предложенный антифрикционный спеченный материал на основе меди имеет следующий состав, мас.%:Олово ,0Графит ,0Фтористый кальцийИнтерметаллид маркиПН 85 Ю 15 никеля 4,0-6,0Медь ОстальноеИзобретение иллюстрируется следующим примером.Никель, алюминий и железо в количестве 4 - 6% вводят в шихту в состава порошкаметаллида ПН 85 Ю 15 (ТУ 14 - 1 - 3282 -...
Спеченный антифрикционный материал на основе меди
Номер патента: 2003719
Опубликовано: 30.11.1993
МПК: C22C 9/01
Метки: антифрикционный, материал, меди, основе, спеченный
...диффузионным процессам на контакте, Во-вторых. наличие 5 10 15 20 25 30 35 40 45 добавок - раскислителей, например алюминия, очищает контакты от окислов за счет обменных химических реакций, раскисляя окислы меди, образуя дисперсные включения окислоо алюминия, упрочняющие бронзу, повышающие износостойкость, Параллельно с этим происходят экзотермические. твердофазные реакции образования интерметаллидов медь - алюминий (Си 9 А 14) с последующими структурно-фазовыми превращениями (согласно диаграмме состояния), Реакции начинаются при температурах нагрева прессовки до 540- 560 С на воздухе и заканчиваются в течение нескольких минут, когда яркий световой фон "вспыхнувшей" прессовки сравнивается со соетовым фоном камеры печи, после чего...
Спеченный антифрикционный материал на основе меди
Номер патента: 2003720
Опубликовано: 30.11.1993
Авторы: Запара, Зозуля, Манерцев
Метки: антифрикционный, материал, меди, основе, спеченный
...слоев трения, благодаря челу сопротивление усталастному оазрушениа прл изнашивании увеличивается, что приводит к уменьшению износа, повышению предельно допустимых нагрузок, прочности материала, Такое упрочнение более эффективначем за счет упрочнения раствора меди железом, поэтому количество последнего можно по сравнению с прототипом несколько уменьшить, Кроме того, введение в состав предлагаемого материала графита, способствует улучшению граничной смазки (за счет образования графита-масляной суспензии), чта спасобствует более надежному разделению трущихсяповерхностей, и как следствие, увеличениюдопустимых нагрузок, снижению износа.П р и м е р 1. Укаэанные в таблице5 весовые соотношения порошковых компонентов (10 вес. Д алюминия...
Предыдущий патент: Жидкостный резистор с регулируемой величиной сопротивления
Следующий патент: Регулируемая катушка индуктивности с немагнитным сердечником
Случайный патент: Орудие для образования борозд
