Устройство для перемещения по воде

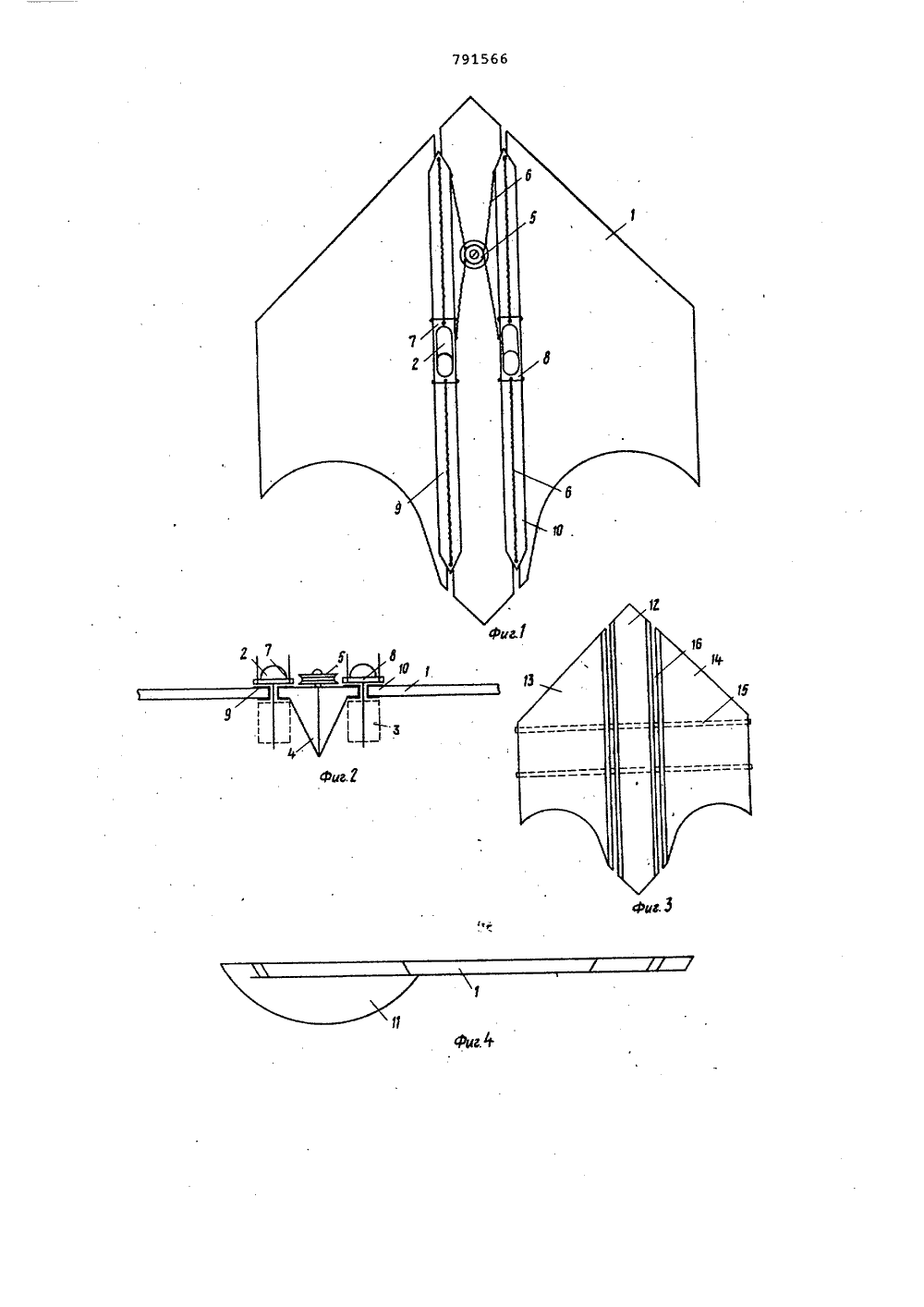

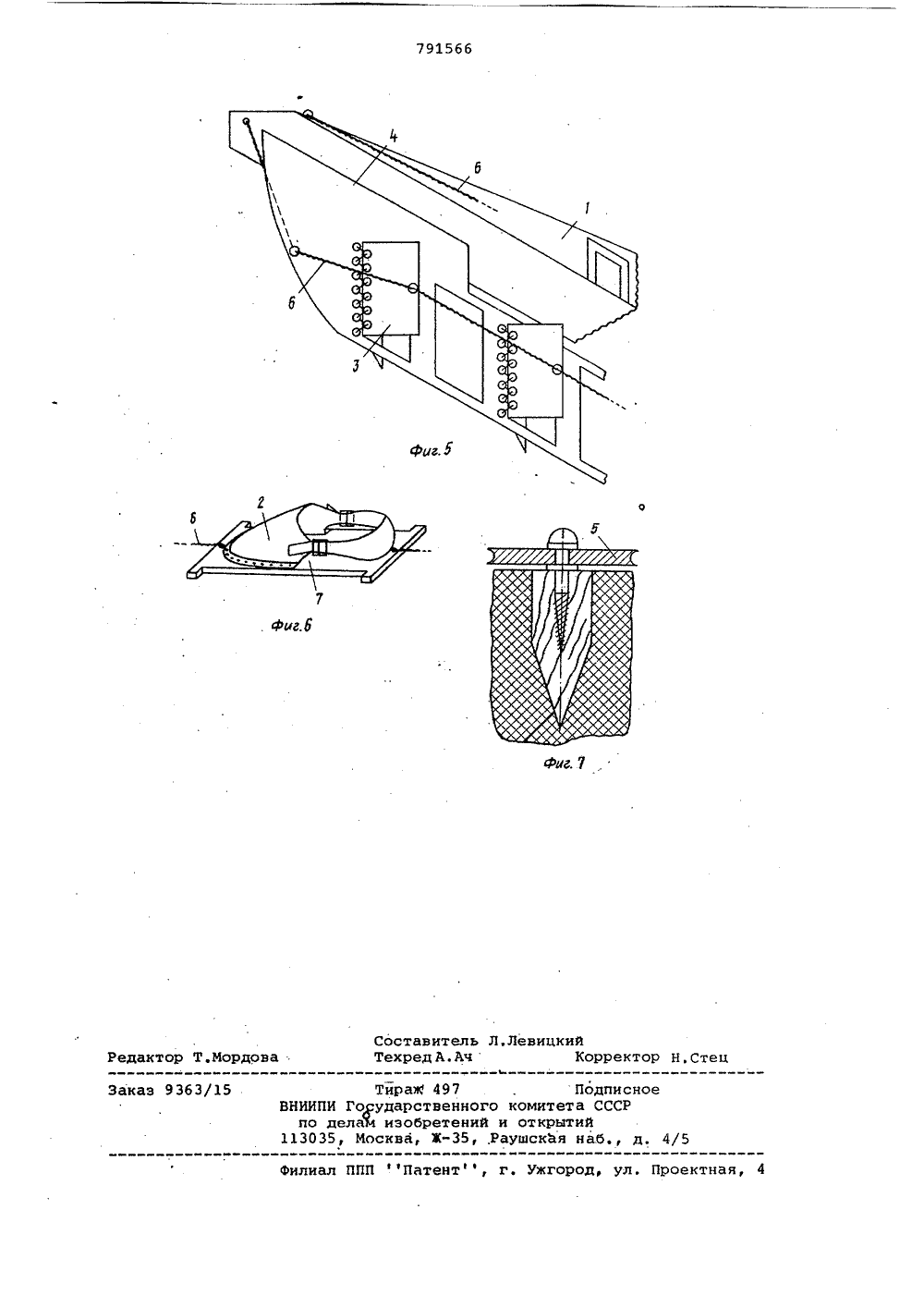

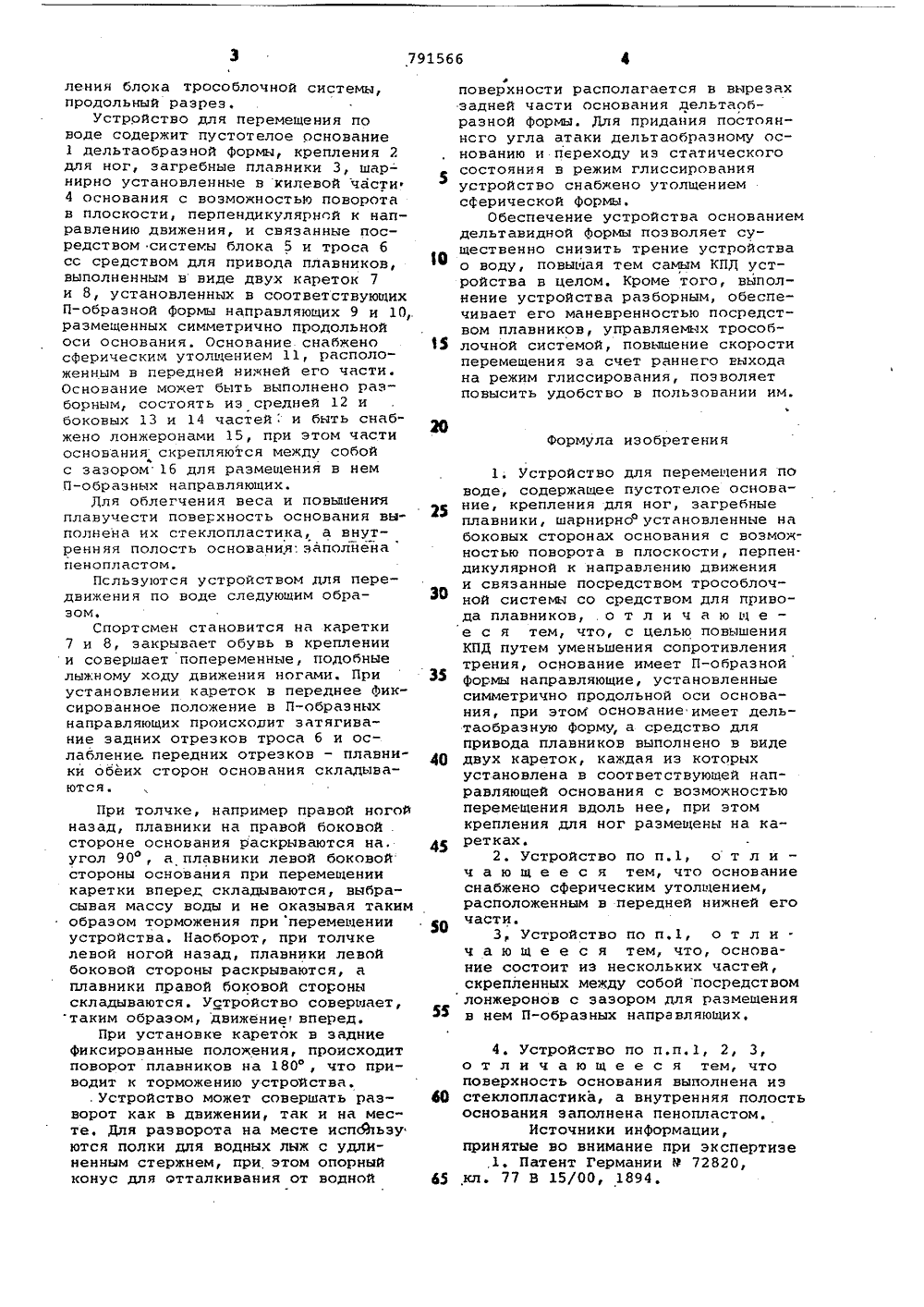

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз Советских Социалистических Республик(51)М. Кл.з В 63 В 35/72 Государственный комитет СССР по делам изобретений н открытий(54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ ПО ВОДЕ Изобретение относится к устройствам для передвижения по водной поверхности,Известно устройство для перемещения по воде, содержащее пустотелоеоснование, крепление для ног, загребные плавники, шарнирно установ-.ленные на боковых сторонах основанияс возможностью поворота в плоскости,перпендикулярной к направлению движения и связанные посредством тросо.блочной системы со срЕдством дляпривода плавников (1.Недостаток известного устройствазаключается в том, что его основание выполнено в виде отдельных поп.лавков, что значительно повышаеттрение устройства о поверхность во-.ды, снижает скорость перемещения итребует значительных физических затрат спортсмена на перемещение поповерхности волы, что в конечномитоге снижает КПД устройства в целом.Целью изобретения является повышение КПД путем уменьшения сопротивления трения.Указанная цель достигается тем,что основание имеет две П-образнойфорьы направляющие, установленные симметрично продольной оси основанияпри этом основание имеет,дельтаобраэную Форму, а средство для йривода плавников выполнено в виде двух 5 кареток, каждая из которых установлена в соответствующей направляющейоснования с возможностью перемещения вдоль нее, при этом креплениядля ног размещены на каретках 0 Кроме того, основание снабженосферическим утолщением, расположенным в передней нижней его части.Про этом основание состоит иэнескольких частей, скрепленных между 15 собой посредством лонжеронов с зазором для размещения в нем П-образных,направляющих. ПоВерхность основания монет быть 20 выполнена из стеклопластика, а внутренняя полость основания может быть заполнена пенопластом.На Фиг. 1 изображено устройстводля перемещения по воде, вид сверхут 25 на фиг. 2 - то же, вид сйереди; нафиг. 3 - то же, вид сверху в разобранном состоянии; на фиг. 4 - то же, вид сбоку; на Фиг. 5 - то же, вид снизу; на Фиг. б - каретка с крепле нием для ног; на фиг. 7 - узел креп5 0 15 35 40 0 65 ления блока трособлочной системы,продольный разрез,Устройство для перемещения поноде содержит пустотелое основание1 дельтаобразной формы, крепления 2для ног, загребные плавники 3, шар-нирно установленные в килевой частиф4 основания с возмояностью поворотав плоскости, перпендикулярной к направлению движения, и связанные посредством системы блока 5 и троса бсс средством для привода плавников,выполненным в ниде двух кареток 7и 8, установленных в соответствующихП-образной Формы направляющих 9 и 10,размещенных симметрично продольнойоси основания. Основание снабженосферическим утолщением 11, расположенным в передней нижней его части.Основание мояет быть выполнено разборным, состоять иэ средней 12 ибоковых 13 и 14 частей и быть снабжено лонжеронами 15, при этом частиоснования скрепляются между собойс зазором 16 для размещения в немП-образным направляющих.Для облегчения веса и повышенияплавучести поверхность основания выполнена их стеклопластика, а внутренняя полость основания; заполненапенопластом,Псльэуются устройством для передвижения по воде следующим образом,Спортсмен становится на каретки7 и 8, закрывает обувь в креплениии совершает попеременные, подобныелыжному ходу движения ногами, Приустановлении кареток в переднее Фиксированное положение в П-образныхнаправляющих происходит затягивание задних отрезков троса б и ослабление передних отрезков - плавники обеих сторон основания складываются. При толчке, например правой ногой назад, плавники на правой боковой . стороне основания раскрываются на, угол 90 , а плавники леной боковой стороны основания при перемещении каретки вперед складываются, выбрасывая массу воды и не оказывая таким образом торможения при перемещении устройства. Наоборот, при толчке левой ногой назад, плавники левой боковой стороны раскрываются, а плавники правой боковой стороны складываютсяУстройство совершает, таким образом, движение вперед.При установке кареток в задние фиксированные полояения, происходит поворот плавников на 180, что приводит к торможению устройства.. Устройство может совершать разворот как в движении, так и на месте. Для разворота на месте испбЬьзу ются полки для водных лыж с удлиненным стержнем, при этом опорный конус для отталкивания от водной 25 30 50 5 поверхности располагается в вырезах задней части основания дельтаобразной формы. Для придания постояннсго угла атаки дельтаобразному основанию и переходу иэ статического состояния н режим глиссирования устройство снабяено утолщением сферической формы.Обеспечение устройства основанием дельтавидной Формы позволяет существенно снизить трение устройства о воду, повыиая тем самым КПД устройства в целом. Кроме того, выполнение устройства разборным, обеспечинает его маневренностью посредством плавников, управляемых трособлочной системой, повышение скорости перемещения за счет раннего выхода на режим глиссирования, позволяет повысить удобство в пользовании им. Формула изобретения 1. Устройство для перемещения по воде, содержащее пустотелое основание, крепления для ног, загребные плавники, шарнирноо установленные на боковых сторонах основания с воэмояностью поворота в плоскости, перпен. дикулярной к направлению движения и связанные посредством трособлочной системы со средстном для привода плавников, . о т л и ч а ю щ е - е с я тем, что, с целью повышения КПД путем уменьшения сопротивления трения, основание имеет П-образной формы направляющие, установленные симметрично продольной оси основания, при этом основание имеет дельтаобразную форму, а средство для привода плавников выполнено в виде двух кареток, каждая иэ которых установлена в соответствующей направляющей основания с возмояностью перемещения вдоль нее, при этом крепления для ног размещены на каретках.2. Устройство по п.1, от л и ч а ю щ е е с я тем, что основание снабжено сферическим утолщением, расположенным в передней нижней его части.3, Устройство по п,1, о т л и ч а ю щ е е с я тем, что, основание состоит из нескольких частей, скрепленных меяду собой посредством лонжеронов с зазором для размещения в нем П-образных направляющих,4, Устройство по п.п.1, 2, 3,о т л и ч а ю щ е е с я тем, чтоповерхность основания выполнена иэстеклопластика, а внутренняя полостьоснования заполнена пенопластом.Источники информации,принятые во внимание при экспертизе791566 7 Фиг.7Составитель Техред А.АчЛев Корректор Н.Сте Мор ктор Заказ 9363/15 Филиал ППП фПатент, г. Ужгород, ул ктная, 4 ТираЖ 497 ВНИИПИ Государственно по дела% изобретени 113035, Москва, Ж, Подписиокомитета СССРи открытийаушская наб., д.
