Преобразователь временных интервалов в цифровой код

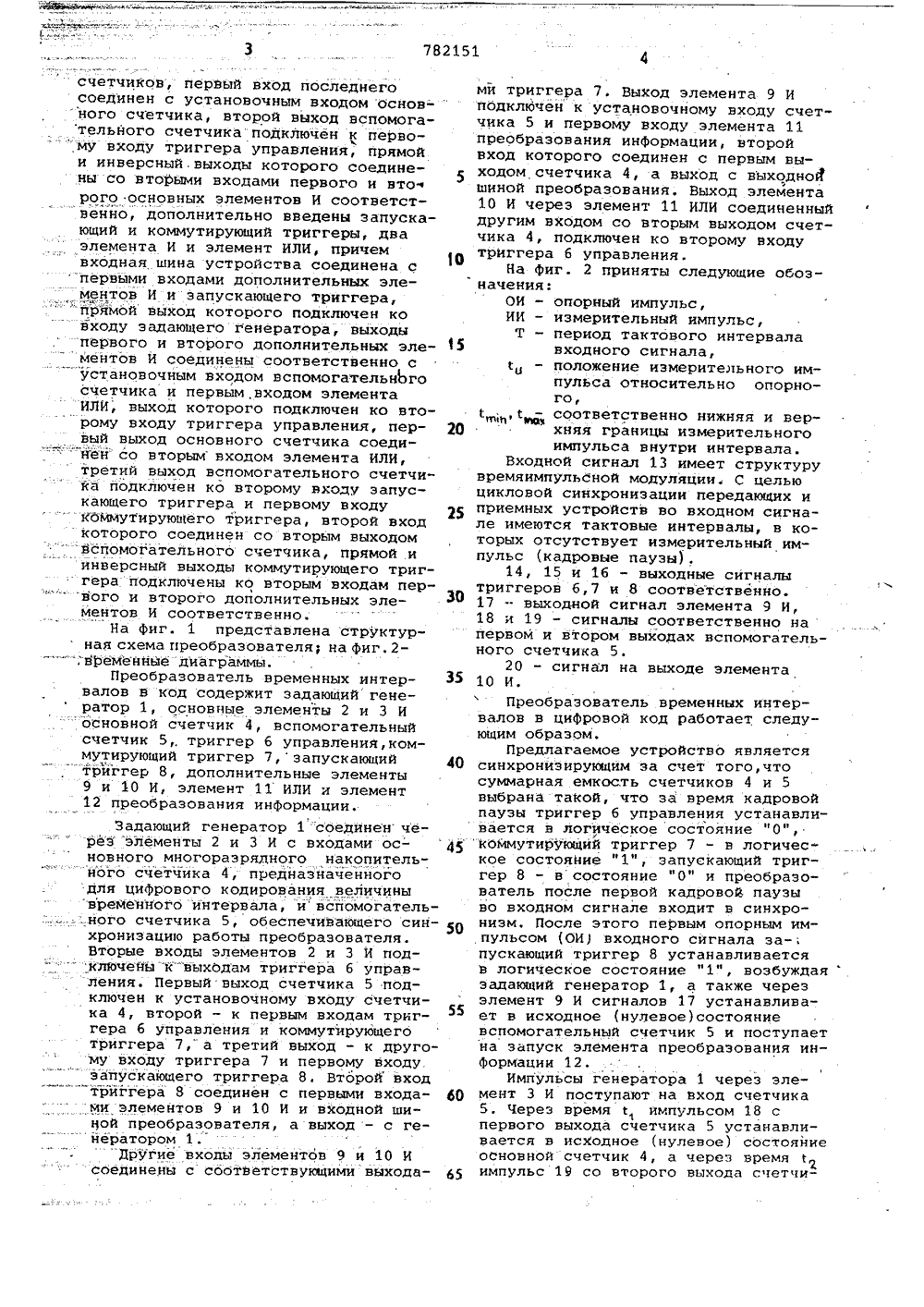

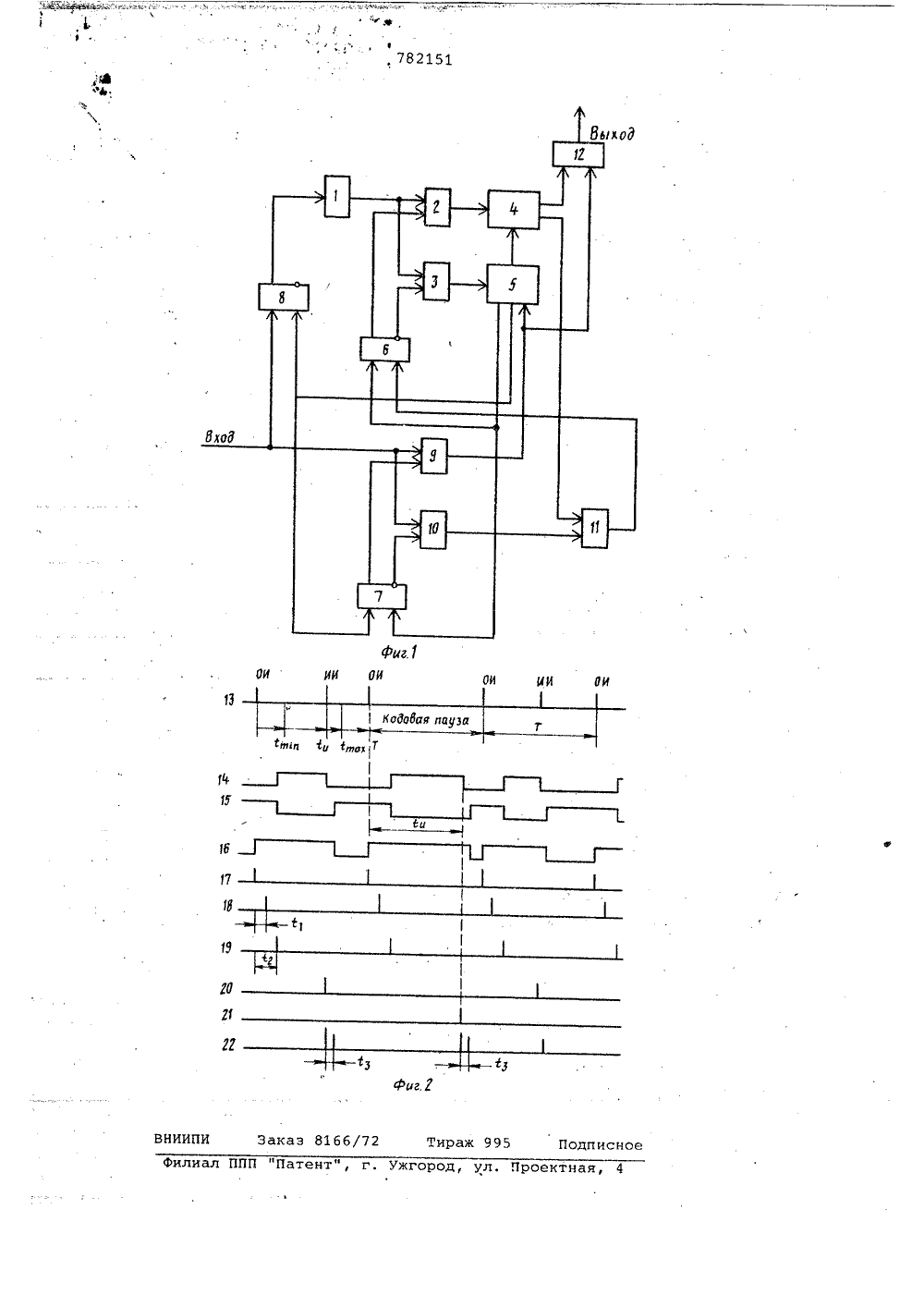

О П И С А Н ИЕ "-"ИЗОБРЕТЕНИЯ Союз Советскию Социалистических Республик(51)М. Кл.з Н 03 К 13/20// С 04 Г 10/04 Государственный комитет СССР но делам изобретений и открытий(54) ПРЕОБРАЗОВАТЕЛЬ ВРЕМЕННЫХ ИНТЕРВАЛОВВ ЦИФРОВОЙ КОД Изобретение относится к радиотехнике и может быть использовано в устройствах радиолокации и телеизмерений,Известен преобразователь интервалов времени в код, содержащий пересчетную схему, генератор стабильныхимпульсов, триггер схемы совпаденияи инвертор, причем вход преобразователя соединен со входом триггера и 10входом системы совпадения, второйвход которой подключен через инвер-тор к выходу старшего разряда пере-счетной схемы, выход младшего разряда пересчетной схемы соединен с другим входом триггера, выход триггераи выход схемы совпадения соединен совходами второй схемы совпадения, выход которой подключен ко входу схемысовпадения; второй вход которой подключен к выходу генератора стабильных импульсов 1 .Наиболее близким по техническойсущностИ к предлагаемому являетсяпреобразователь временных интервалов 25в цифровой код, содержащий последовательно соединенные первый элемент И,основной счетчик и апоминающее устройство, второй вход которого черезвспомогательный счетчик подключен к 30 вы.:оду второго элемента И, причемпервые входы обоих элементов И соединены с выходом задающего генератора, а вторые входы соединены с выходами триггера управления, при этомпервый выход вспомогательного счегчика подключен к цепям установки висходное состояние основного счетчика, а второй выход - к установочномувходу триггера управления 21 .Недостатком известных устройствявляется функциональная ограниченность, ввиду того, что они не обеспечивают преобразование сигналов,поступающих непосредственно с приемныхустройств рациолиний и представляющих собой серию чередующихся измерительных и опорных импульсов.Цель изобретения - расширение функциональных возможностей преобразователя временных интервалов в циФровойкод,Поставленная цель достигается тем,что в преобразователь временных интервалов в цифровой код, содержащий задающий генератор, выход которого соединен с первыми входами двух основных элементов И, выходы которых подключены к счетным входам соответственно основного и вспомогательного В. В. Измалков, Ю, В. Коробка и С. А. Кропочева782151 3счетчиков, первый вход последнегосоединен с установочным входом основ-ного счетчика, второй выход вспомогательного счетчика-подключен к первому входу триггера управления, прямойи инверсный. выходы которого соединены со втоРыми входами первого и нто.5рого основных элементов И соответствейно, дополнительно введены запускающий и коммутирующий триггеры, днаэлемента И и элемент ИЛИ, причемвходная шина устройства соединена спервыми входами дополнительных элементов И и запускающего триггера,прямой выход которого подключен ковходу задающего генератора, выходыпервого и второго дополнительных элементов И соединены соответственно сустановочным входом вспомогательнЬгосчетчика и первым входом элементаИЛИ; выход которого подключен ко второму входу триггера управления, пер- Щвый выход основного счетчика соединенсо вторым входом элемента ИЛИ,третий выход вспомогательного счетчика подключен ко второму входу запускающего триггера и первому входукоммутирующего триггера, второй входкоторого соединен со вторым выходомвспомогательного счетчика, прямой иинверсный выходы коммутирующего триггера подключены ко вторым входам пер" вого и второго дополнительных элементов И соответственно.На Фиг. 1 представлена структурная схема преобразователя; на фиг. 2- ;вРеменные диаграммы.Преобразователь временных интер- З 5валов в код содержит задающий генератор 1, основные элементы 2 и 3 Иосновной счетчик 4, вспомогательныйсчетчик 5 триггер б управлений,коммутирующий триггер 7,запускающий 4триггер 8, дополнительные элементы9 и 0 И, элемент 11 ИЛИ и элемент12 преобразования информации.Задающий генератор 1 соединенчерез элементы 2 и 3 И с входами осионного многоразрядного накопительного счетчика 4, предназначенногодля цифрового кодирования величинывременного интервала, ивспомогатель:ного счетчика 5, обеспечивающего син Охронизацию работы преобразователя.Вторые входы элементов 2 и 3 И подключейы-квыходам триггера б управления. Первый выход счетчика 5 подключен к установочному входу счетчика 4, второй - к первым входам триггера б управления и коммутирующегбтриггера 7," а третий выход - к другому входу триггера 7 и первому входузапускающего триггера 8. Второйвходтриггера 8 соединен с первыми входами элементов 9 и 10 И и вкодной шиной преобразователя, а выход - с генератором 1.Другие входы элементов 9 и 10 Исоединены с собтветстнующими выхода мй триггера 7. Выход элемента 9 Ипбдключен к установочному входу счетчика 5 и первому входу элемента 11преобразования информации, второйвход которого соединен с первым выходом счетчика 4, а выход с выходнойшиной преобразования, Выход элемента10 И через элемент 11 ИЛИ соединенныйдругим входом со вторым выходом счетчика 4, подключен ко второму входутриггера б управления.На фиг. 2 приняты следующие обозначения:ОИ - опорный импульс,ИИ - измерительный импульс,Т - период тактового интервалавходного сигнала,положение измерительного импульса относительно опорного,;,с - соответственно нижняя и верхняя границы измерительногоимпульса внутри интервала.Входной сигнал 13 имеет структурувремяимпульсной модуляции. С цельюцикловой синхронизации передающих иприемнык устройств во входном сигнале имеются тактовые интерналы, в которых отсутствует измерительный импульс (кадровые паузы),14, 15 и 16 - выходные сигналытриггеров 6,7 и 8 соответственно.17 - выходной сигнал элемента 9 И,18 и 19 - сигналы соответственно напервом и втором выходах вспомогательного счетчика 5.20 - сигнал на выходе элемента10 И.Преобразователь временных интервалов в цифровой код работает следующим образом.Предлагаемое устройство являетсясинхронизирующим за счет того,чтосуммарная емкость счетчиков 4 и 5выбрана такой, что за время кадровойпаузы триггер б управления устанавливается н логическое состояние "0","кОМмутирующий триггер 7 - в логическое состояние "1", запускающий триггер 8 - в состояние "0" и преобразователь после первой кадровой паузыво входном сигнале входит в синхронизм. После этого первым опорным импульсом (ОИ входного сигнала за-;пускающий триггер 8 устанавливаетсяВ логическое состояние "1", возбуждаязадающий генератор 1, а также черезэлемент 9 И сигналов 17 устанавливает в исходное (нулевое)состояниевспомогательный счетчик 5 и поступаетна запуск элемента преобразования инФормации 12.Импульсы генератора 1 через элемент 3 И поступают на вход счетчика5. Через времяимпульсом 18 спервого выхода счетчика 5 устанавливается в исходное (нулевое) состояниеосновной счетчик 4, а через времяимпульс 19 со второго выхода счетчиформула изобретения Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР 9 268039; кл. Н 03 К 13/02, 1967,2. Авторское свидетельство СССР Р 508923, кл. Н 03 К 13/02, 1974.ка 5 переключает триггеры 6 и 7.Причем ,ссС момента с начинается преобразование временного интервала й вцифровой код,характеризующийся тем,чтоимпульсы с генератора 1.через элемент2 И начинают поступать на вход основного счетчика 4.Счет продолжается до поступленияна вход преобразователя следующего(измерительного). импульса, которыйчерез элемент 10 И и элемент 11 ИЛИ 1 Опереключает триггер 6 управления влогическое состояние "0".В случае, если в тактовом интервале отсутствует измерительный импульс(кадровая пауза), в момент времени 15Й ц ( причем с 7 са с + й Т) происходит переполнение счетчйка.4. Импульс21 переполнения счетчика 4 через элемент 12 ИЛИ также переключает триггер 6 управления в логическое состояние "0". Выход генератора 1 со входа счетчика 4 переключается на входсчетчика 5, который продолжает счети через время с импульсом 22 с еготретьего выхода триггеры 7 и 8 устанавливаются в исходное состояние.При этом происходит срыв колебанийгенератора и устройство. переходит встатическое состояние в ожидании начала слецующего тактового интервала.Значение кода, снимаемого с выхода основного счетчика 4, пропорционально величине временного интервалаЭтот код поступает на вход элемента преобразования информации 12,где преобраз;ется к виду, удобному 35для дальнейшего использования потребителями (устройства отображения инФормации, обработки, запоминающиеустройства и т.п),Введение в известный преобразова Отель запускающего и коммутирующеготриггеров, двух элементов И, элементаИЛИ и новых связей позволило расширить Функциональные возможности преобразователя временных интервалов вцифровой код, а именно, позволило 4испольэовать его для преобр.-зованияраспространенного сигнала времяимпульсной модуляции (ВИМ-сигнала)непосредственно после приемных устростврадиолинии без предварительной обработки его в части селекции синхронизирующих и измерительных импульсов,что в целом позволяет упростить устройства обработки информации, в состав которых входит настоящий преоб разователь (за счет исключения устройства предварительной обрабстки иселекции сигналов), а также повысить;надежность этих устройств. Преобразователь временных интервалов в циФровой код, содержащий задающий генератор, выход которого соединен с первыми входами двух основных элементов И, выходы которых подключены к счетным входам соответственно основного и вспомогательного счетчиков, первый выход последнего соединен с установочным входом основного счетчика, второй выход вспомогательного счетчика подключен к первому входу триГгера управления прямой и инверсный выходы которого соединены со . вторыми входами первого и второго основных элементов И соответственно, о т л и ч а ю щ и й с я тем, что, с целью .расширения Функциональных возможностей, в него дополнительно введены запускающий и коммутирующий триггеры, два элемента И и элемент ИЛИ, причем входная шина устройства соединена с первыми входами дополнительных элементов И и запускающего триггера,прямой выход которого подключен ко входу задающего генератора, выходы первого и второго дополнительных элементов И соединены соответственно с установочным входом вспомогательного счетчика и первым входом элемента ИЛИ, выход которого подключен ко второму входу триггера управления, первый выход основного счетчика соединен со вторым входом эле" мента ИЛИ, третий выход вспомогательного счетчика подключен ко второму входу запускающего триггера и первому входу коммутирующего триггер 6, второй вход которого соединен со вторым выходом вспомогательного счетчика, прямой и инверсный выходы коммутирующего триггера подключены ко вторым входам первого и второго дополнительных элементов И соответственно., 782151Фиг. 1 иО г аказ 81 бб/ираж 995 Подписн ИИПИ лиал ППП "Патентжгород, ул. Проектна
