Устройство для формирования знаков на матричном индикаторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 745389
Автор: Райнер
Текст

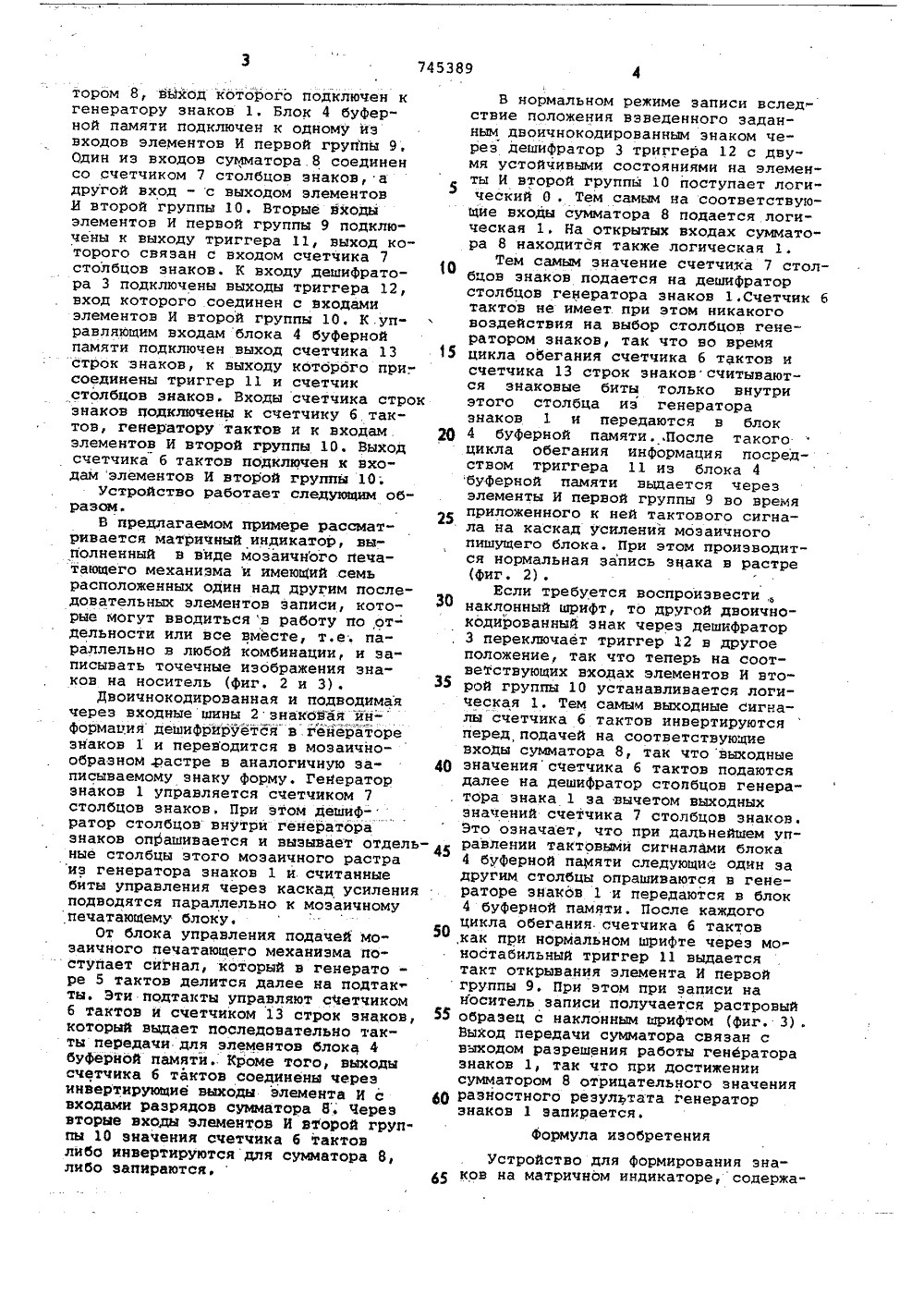

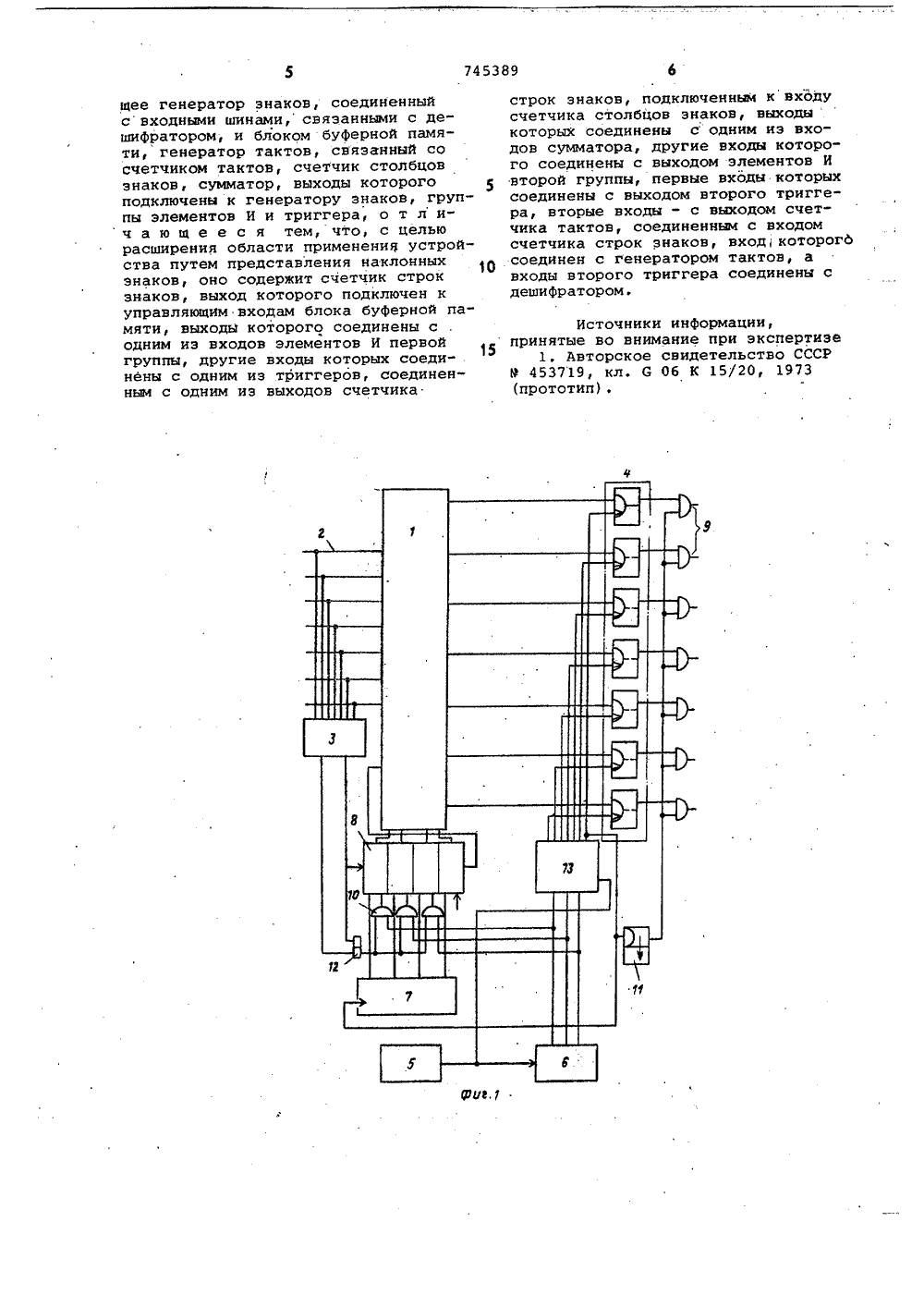

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Союз СоветсннхСоциалистическимиРеспублик п 1745389 П Т и к патент 6 ) Дополнител 439053/18-2(3)Опуб итет осударственный комитет СССР по делам изобретений н открытий(33) ФРГ30,06 ВО. Бюл 53) УДК 681 32711 (088. 8) етень Ю 24 ия 30.06,80 ковано публикования опис та Авторизобретени Иностранецайнер Лихти (ФРГ) Иностранная фи Сименс АГ) Заявит 4) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ ЭНАКОВ НА МАТРИЧНОМ ИНДИКАТОРЕ Изобретение относится к устройству записи знаков на матричном индикато-, ре и может быть, использовано в устройствах вывода информации из ЭВМ.Известно устройство для формирования знаков на матричном индикаторе, содержащее генератор знаков, соединенный с входными шинами, связанными с дешифратором, и блоком буферной памятигенератор тактов, свя О эанный со счетчиком тактов, счетчик столбцов знаков, сумматор, выходы которого подключены к генератору знаков группы элементов И и тригг ры 11 .Недостатком известного устройстваявляется невозможность вывода наклонных знаков на регистрирующее знакопечатающее устройство.Целью изобретения является расширение области применения устройства путем представления наклонных знаков, регистрируемых на матричных индикаторах.Поставленная цель достигается тем, чтб устройство содержит счетчик, строк знаков, выход которого подклю" чен к управляющим входам блока буферной памяти,-выходы которого соединены с одним из входов элементов И первой группы, другие входы которых соединены с одним из триггеров, соединенным с одним из выходов счетчика строк знаков, подключенным к входу счетчика столбцов знаков, выходы которых соединеиы с одним из входов сумматора, другие входы которого соединены с выходом элементов И второй группы, первые входы которых соединены с выходом второго триггера, вторые входы - с выходом счетчика тактов, соединенным с входом счетчика строк знаков, вход которого соединен с генератором тактов, а входы второго триггера соединены с дешифратором.На фиг. 1 показана логическая схема формирования знака; на фиг. 2 растр шрифтового рисунка при нормаль ном шрифте; на фиг. 3 - то же,при наклонном шрифте.Устройство для формирования эна" ков,на матричном индикаторе содержит генератор знаков 1, соединенный с входными шинами 2, связанными с дешифратором 3 (фиг. 1). Генератор знаков 1 подключен к блоку 4 буферной памяти, Генератор 5 тактов связан со счетчиком 6 тактов. Счетчик 7 столбцов знаков соединен с сумма745389 35 Формула изобретения тором 8, выход которого подключен кгенератору знаков 1. Блок 4 буферной памяти подключен к одному изнходон элементов И первой группы 9,Один из входов сумматора.8 соединенсо счетчиком 7 столбцов знаков, адругой вход - с выходом элементовИ второй группы 10. Вторые входыэлементов И первой группы 9 подключены к выходу триггера 11, выход которого связан с входом счетчика 7столбцов знаков. К входу дешифратора 3 подключены выходы триггера 12,вход которого .соединен с входамиэлементон И второй группы 10, К .Управляющим входам блока 4 буфернойпамяти подключен выход счетчика 13 15строк знаков, к выходу которого при-.соединены триггер 11 и счетчикстолбцов знаков. Входы счетчика строкзнаков подключены к счетчику б тактов, генератору тактов и к входам . 20элементов И второй группы 10. Выходсчетчика 6 тактов подключен к входам элементов И второй группы 10;устройство работает следующим образом.В предлагаемом примере рассматривается матричный индикатор, выполненный в виде мозаичного печатающего механизма и имеющий семьрасположенных один над другим последовательных элементов записи, которые могут вводиться в работу по,от"дельности или все вместе, т.е. параллельно в любой комбинации, и записывать точечные изображения знаков на носитель (фиг. 2 и 3).Двоичнокодированная и подводимаячерез входные шины 2 знаковая"йнФормациядешифрируется в.генераторезнаков 1 и переводится в моэаичнообраэном .растре в аналогичную записываемому знаку Форму. Генераторзнаков 1 управляется счетчиком 7столбцов знаков, Прн этом дешифратор столбцов внутри генераторазнаков опрашивается и вызывает отдельные столбцы этого мозаичного растраиэ генератора знаков 1 и считанныебиты управления через каскад усиленияподводятся параллельно к мозаичномупечатающему блоку,От блока управления подачей мозаичного печатающего механизма поступает сигнал, который в генераторе 5 тактов делится далее на подтакты. Эти подтакты управляют счетчиком6 тактов и счетчиком 13 строк знаков, 55который выдает последонательно такты передачи для элементов блока 4буферной памяти. Кроме того, выходысчетчика б тактов соединены черезинвертирующие выходы элемента И с Щвходами разрядов сумматора 8. Черезвторые входы элементов И второй группы 10 значения счетчика б тактовлибо ннвертируютсядля сумматора 8,либо запираются.65 4В нормальном режиме записи вследствие положения взведенного заданным дноичнокодированным знаком через дешифратор 3 триггера 12 с двумя устойчивыми состояниями на элементы И второй группы 10 поступает логический О, Тем самым на соответствующие входы сумматора 8 подается логическая 1, На открытых входах сумматора 8 находится также логическая 1.Тем самым значение счетчика 7 столбцов знаков подается на дешифраторстолбцов генератора знаков 1.Счетчик 6тактов не имеет при этом никакоговоздействия на выбор столбцов генератором знаков, так что во времяцикла обегания счетчика 6 тактов исчетчика 13 строк знаков считываются знаковые биты только внутриэтого столбца иэ генераторазнаков 1 и передаются в блок4 буферной памятиПосле такогоцикла обегания информация посредством триггера 11 из блока 4буферной памяти ныдается черезэлементы И первой группы 9 во времяприложенного к ней тактового сигнала на каскад усиления мозаичногопишущего блока, При этом производится нормальная запись знака в растре(Фиг. 2) .Если требуется воспроизвестинаклонный шрифт, то другой двоичнокодированный знак через дешиФратор3 переключает триггер 12 н другоеположение, так что теперь на соответствующих входах элементов И второй группы 10 устанавливается логическая 1, Тем самым выходные сигналы счетчика б тактов инвертируютсяперед подачей на соответствующиевходы сумматора 8, так что выходныезначениясчетчика б тактов подаютсядалее на дешифратор столбцов генератора знака 1 за вычетом выходныхзначений счетчика 7 столбцов знаков,Это означает, что при дальнейшем управлении тактовыми сигналами блока4 буферной па(юяти следующие один эадругим столбцы опрашиваются в генераторе знаков 1 и передаются в блок4 буферной памяти. После каждогоцикла обегания счетчика б тактовкак при нормальном шрифте через моностабильный триггер 11 выдаетсятакт открывания элемента И первойгруппы 9. При этом при записи наноситель записи получается растровыйобразец с наклонным шрифтом (фиг. 3) .Выход передачи сумматора связан свыходом разрешения работы генераторазнаков 1, так что при достижениисумматором 8 отрицательного значенияразностного результата генераторзнакон 1 запирается,Устройство для формирования знаков на матричном индикаторе,содержащее генератор знаков, соединенный с входными шинами,связанными с дешиФратором; и блоком буферной памяти, генератор тактов, связанный со счетчиком тактов, счетчик столбцов знаков, сумматор, выходы которого подключены к генератору знаков, группы элементов И и триггера, о т л ич а ю ш е е с я тем, что, с целью расширения области применения устройства путем представления наклонных знаков, оно содержит счетчик строк знаков, выход которого подключен к управляющим входам блока буФерной памяти, выходы которого соединены с одним из входов элементов И первой группы, другие входы которых соединены с одним из триггеров, соединенным с одним из выходов счетчика строк знаков, подключенным к входусчетчика столбцов знаков, выходыкоторых соединены с одним из входов сумматора, другие входы которого соединены с выходом элементов Ивторой группы, первые входы которыхсоединены с выходом второго тригге"ра, вторые входы - с выходом счетчика тактов, соединенным с входомсчетчика строк знаков, входкоторогЬсоединен с генератором тактов, авходы второго триггера соединены сдешифратором,Источники инФормации,принятые во внимание при экспертизе1. Авторское свидетельство СССРФ 453719, кл. С Об К 15/20, 1973745389 Составитель Л.Абросимоведактор Н.Суханова Техред Я. Бйрчак Корректор Е Папп Щитеюю штатт тыщит т т ака филиал ППП атейтф, Г, Ужгород, ул. Проектная,3709/21Гираж 751 ЦНКИПИ Государственного ком по делам изобретений и о 113035, Москва, Ж-ЗБ, Раушск
СмотретьЗаявка
2439053, 13.01.1977
Заявитель -. -, г-, „, ---. --: -r: -; -. i ri: E.: S; Ti -J 1e a «
РАЙНЕР ЛИХТИ
МПК / Метки
МПК: G06K 15/18
Метки: знаков, индикаторе, матричном, формирования
Опубликовано: 30.06.1980
Код ссылки
