Устройство для сигнализации о положении коммутационной аппаратуры в распределительном устройстве электрической станции или подстанции
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 73402
Автор: Ганжа
Текст

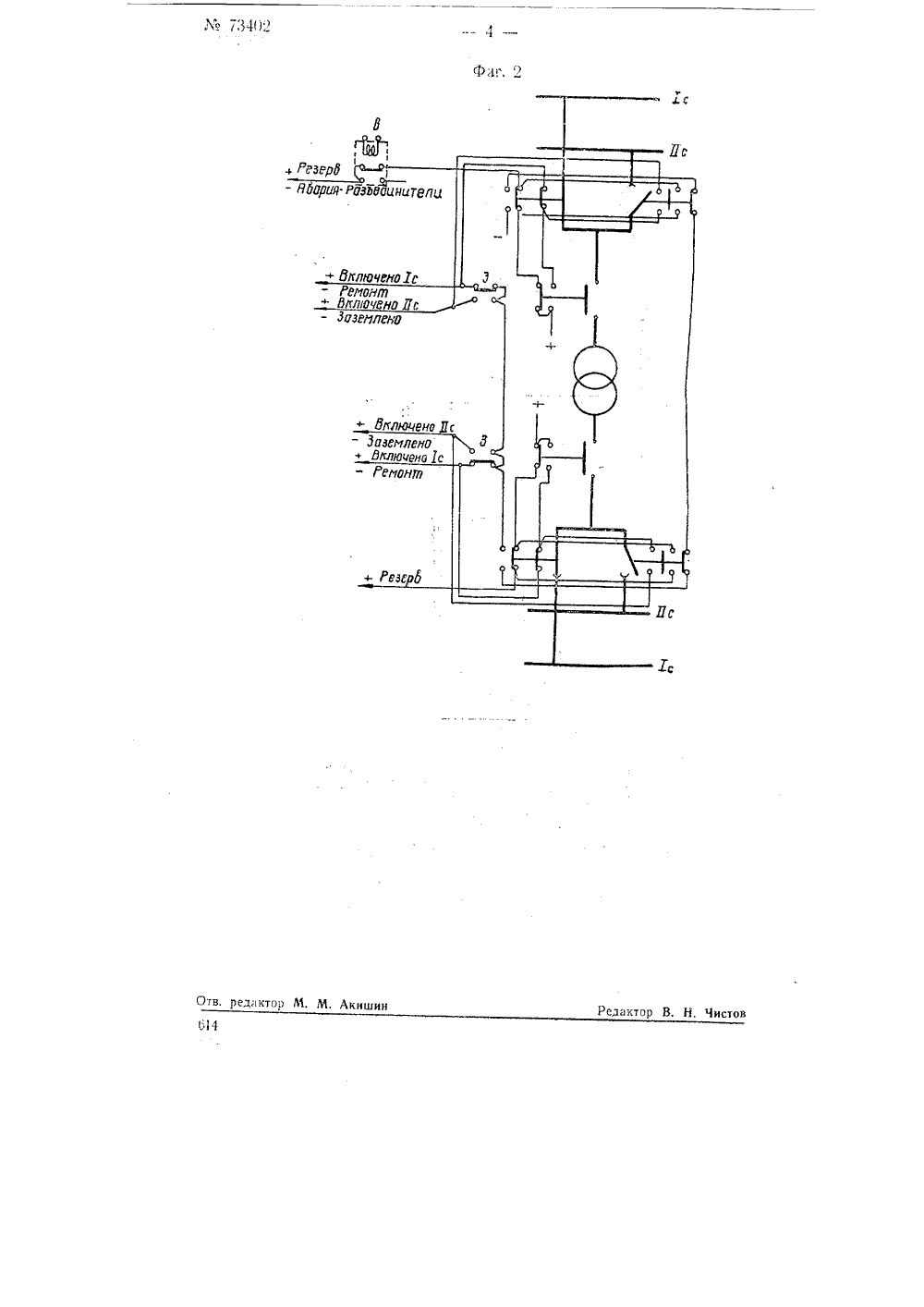

М 73402 С С С 1 Класс 4 Ь, 5 и ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Те хны Ганж БМБ 1.:УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О ЛЩ-НИИОММУТАЦИОННОЙ АППАРАТУРЪ В РАСПРЕДЕЛИТЕЛЬНОМСТРОЙСТВЕ ЭЛЕКТРИЧЕСКОЙ СТАНЦИИ ИЛИ ПОДСТАНЦИИ 29 января 1947 года в М за Лв 8665 ектростанцяй ССС истерств явя 490) Оя;блвковаво 31 5 яваря 1949 Предлагаемое изобретение позволяет определять результирующее положение объекта после проведения определенных манипуляций оперативным персоналом электрической станции илп подстанции. Применяемая в настоящее время сигнализация, указывающая положение каждого отдельного разъединителя и масляного выключателя, требует, чтобы обслуживающий герсснал с- поставлял несколько сигналов, определяющих взаимное положение коммутационной аппаратуры каждо-.-, приссединеция, Предлагаемое устройство дает возможность персоналу непосредственно по прибору судить о половкении данного фидера.Устройство показывает следующие шесть пслоякений соъекта: Включе. и 1 с означает, что сбъ, кт приклкя. чец к первой системе шин (масляный выклсчатель и соответствующие разъединители), Включено 1 с означает, чтс объект приключен ко второй системе шиц; Резерв означает, что разъедшштели включены, а масляный выключател. с 1 ключе; . Авасия - тс же, что н Г редыд 1 щее положение, но масляный выключдтель включился двсмати г. скн от защиты; Ремонт означает, что отключены все разя е; инитдл и масляныи выключатель данного объекта; Заземлено аналогично положению Ремонт, но устройства данного объекта заземлены.Если дежурный не произвел всех необходимых операций для переключения фидера или произвел ошибочные операции, прибор не сработает до тех пор, пока положение не будет исправлено; только тогда загорится сигнальная надпись, указывающая положение фидера.Сущность изобретения поясняется фиг. 1 и 2.Сигнальный прибор (фиг. 1) состоит из двух основных частей: магнитной системы из шести полюсов с наконечниками и ротора, состоящего из алюминиевого цилиндра, вращающегсся на осях. Кахкдая пара диаметрально расположенных катушек соединена последовательно, а затем все три пары собираются в звезду.Внутри алюминиевого ротора находится постоянный магнит М (или электромагнит). Полюса по отношению друг к другу расположены под углом в 45.На фиг. 2 изображена принципиальная схема соединения блоккснтактсв, разъединителей и маслянь 1 х Рыключателей В.51 сиг 611М 73402 612 нального прибора для случая двух- обмоточного силового трансформа- гора без дистанционного управления масляными выключателями ВМ, В этом случае сигнальный прибор устанавливается на каждую группу масляных выключателей ВМ и разь. единителей, но цепи обоих сигнализаторов связаны между собой таким образом, что надпись Ремонт появляется только при одновременном положении ремонта как с высокой, так и с низкой стороны двухобмоточного силового трансформатора. Предмет изобретения Устройство для сигнализации о положении коммутационной аппаратуры в распределительном устройстве электрической станции или подстанции с применением в качестве лриемника сигнального прибора, состоящего из расположенных под углом друг к другу катушек, переключением которых достигается поворот намагниченного якоря индикатора, о тлича ющееся тем, что, с целью использования одного сигнального прибора для указания состояния фидера (включен на первую или вторую систему шин, находится в резерве, отключен и т. п.), контакты, управляющие переключением обмоток прибора, монтированы на соответствующих элементах коммутационной аппаратуры (разъединителях, масляных выключателях 1 и вклюце ны в цепи в соответствующих ком бинациях.
СмотретьЗаявка
866, 29.01.1947
Ганжа К. М
МПК / Метки
Метки: аппаратуры, коммутационной, подстанции, положении, распределительном, сигнализации, станции, устройстве, электрической
Опубликовано: 01.01.1948
