Способ сортировки плодов по качеству и устройство для его осуществления
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 728826
Авторы: Бородин, Гордеев, Четвертаков
Текст

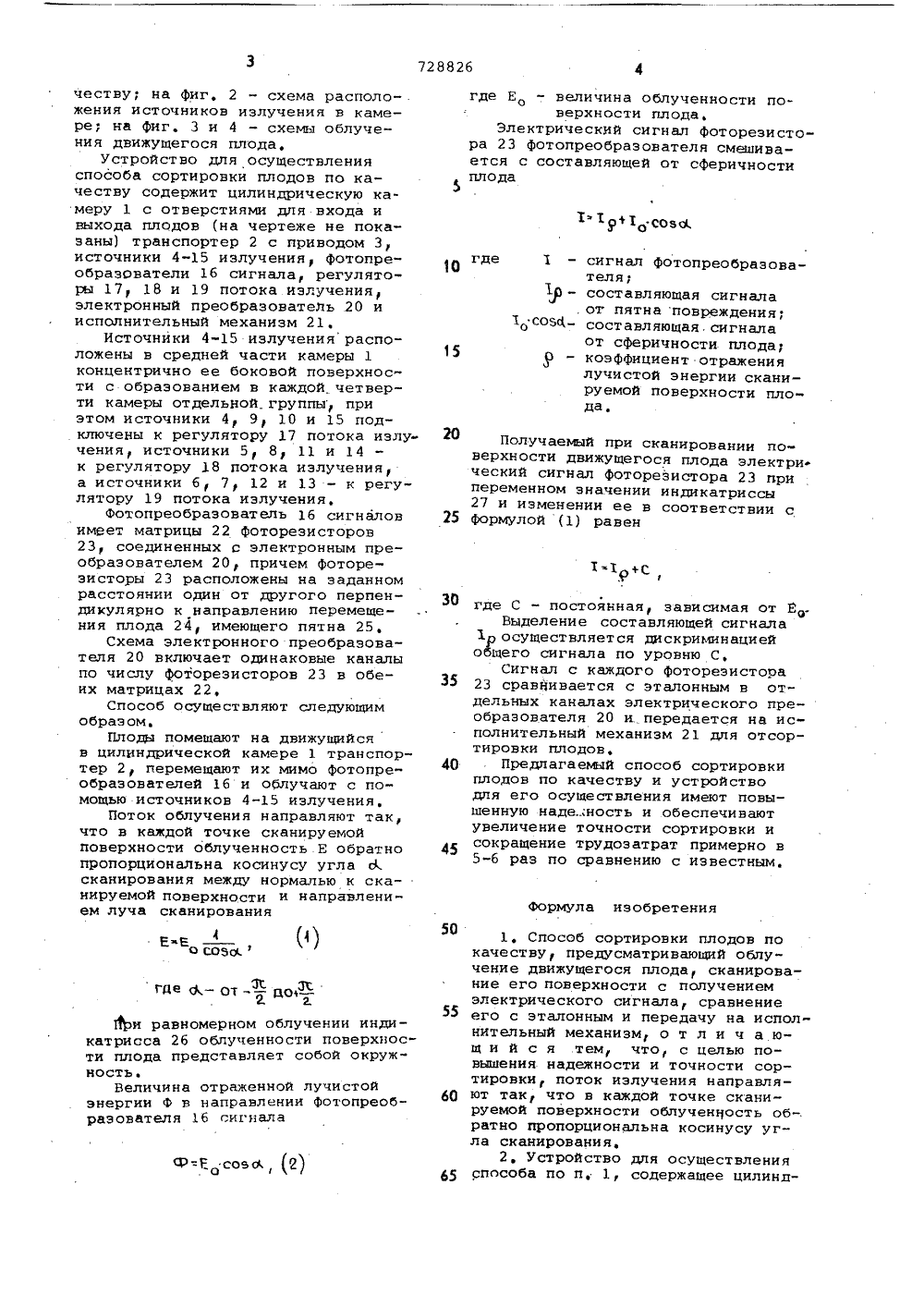

Союз Советских Социалистических Республик(22) Заявлено 040176 21) 2309953/28-13; (51) М, Кл,2 А 23 й 15/00 В 07 С 5/342 с присоединением заявки 89 Государственный комитет СССР по делам изобретений и открытий(72) Авторы изобретения И.ф, Бородин, А,С, Гордеев и А,В, Четвертаков Московский институт инженеров сельскохозяйственного производства им. В,П. Горячкина(54) СПОСОБ СОРТИРОВКИ ПЛОДОВ ПО КАЧЕСТВУ И УСТРОЙСТВО ДЛЯ ЕГО ОСУЩЕСТВЛЕНИЯ Изобретение относится к техникепослеуборочной переработки плодови может быть использовано в пищевойпромышленности и сельскохозяйственномм производстве.Известен способ сортировки образцов материала, заключающийся в том,что образец освещают четырьмявстречными наклонными световымипучками и преобразуют сканирующейсистемой отраженный световой потокв электрические сигналы 1,Этот способ недостаточно надежен и не обеспечивает точности сортировки,Известен также способ сортировки плодов по качеству, предусматривающий облучение движущегося плода,сканйрование его поверхности с получением электрического сигнала,сравнение его с эталонным и передачу на исполнительный механизм, иустройство для осуществления этогоспособа содержащее цилиндрическуюкамеру, источники излучения и фотопреобраэователи сигнала 2),Этот способ и устройство для егоосуществления .являются наиболееблизким решением к изобретению по 2технической сущности и достигаемому,результату.Однако при таком способе недостаточны точность сортировки и надеж 5 ность обнаружения на поверхности,плодов пятен повреждений.Целью изобретения является повышение надежности и точности сортировки,10 Это достигается темт что припредлагаемом способе сортировки плодов по качеству поток излучения направляют так что в каждой точкесканируемой поверхности облучен 5 ность обратно пропорциональна косинусу угла сканирования.Устройство для осуществленияпредлагаемого способа снабжено регуляторами потока излучения, а20 источники излучения расположены всредней части камеры концентричноее боковой поверхности с образованием отдельной группы в каждой четверти камеры, причем в различных25 группах симметрично расположенныеисточники подключены к соответствующему регулятору потока излучения.На фиг. 1 - схематически изображено устройство для осуществления30 способа сортировкиплодов по качеству 1 на фиг, 2 - схема расположения источников излучения в камере; на фиг. 3 и 4 - схемы облучения движущегося плода,Устройство для осуществленияспособа сортировки плодов по качеству содержит цилиндрическую камеру 1 с отверстиями для входа ивыхода плодов (на чертеже не показаны) транспортер 2 с приводом 3,источники 4-15 излучения, фотопреобразователи 16 сигнала, регуляторы 17 18 и 19 потока излучения,электронный преобразователь 20 иисполнительный механизм 21.Источники 4-15 излучения расположены в средней части камеры 1концентрично ее боковой поверхности с образованием в каждой. четверти камеры отдельиой группы, приэтом источники 4 9 10 и 15 подключены к регулятору 17 потока излучения, источники 5 8 11 и 14к регулятору 18 потока излучения,а источники 6 7 12 и 13 - к регулятору 19 потока излучения,Фотопреобразователь 16 сигналовимеет матрицы 22 фоторезисторов23, соединенных с электронным преобразователем 20 причем фоторезисторы 23 расположены на заданномрасстоянии один от другого перпендикулярно к направлению перемещения плода 24, имеющего пятна 25,Схема электронного преобразователя 20 включает одинаковые каналыпо числу фоторезисторов 23 в обеих матрицах 22,Способ осуществляют следующимобразом.Плоды помещают на движущийсяв цилиндрической камере 1 транспортер 2 перемещают их мимо фотопреобразователей 16 и облучают с помощью источников 4-15 излучения,Поток облучения направляют так,что в каждой точке сканируемойповерхности облученность Е обратнопропорциональна косинусу угла дсканирования между нормалью к сканируемой поверхности и направлением луча сканирования(1о собр 1 где О- от- - ао -Ъ а 2. Дэи равномерном облучении индикатрисса 26 облученности поверхности плода представляет собой окружностьВеличина отраженной лучистой энергии Ф в направлении фотопреобразователя 16 сигналагде Ео - . величина облученности поверхности плода,Электрический сигнал фоторезистора 23 фотопреобразователя смешивается с составляющей от сферичности плода дф 1 о созс/,где 1т сигнал фотопреобразователя;составляющая сигналаот пятна повреждения;составляющая, сигналаот сферичности плодакоэффициент отражениялучистой энергии сканируемой поверхности плода,1 созе 15 20Получаемый при сканировании поверхности движущегося плода электри ческий сигнал фоторезистора 23 при переменном значении индикатриссы 27 и изменении ее в соответствии с 25 формулой (1) равен 1-1 +С Формула изобретения 501, Способ сортировки плодов покачеству предусматривающий облучение движущегося плода сканирование его поверхности с получениемэлектрического сигналасравнениеего с эталонным и передачу на исполнительный механизм, о т л и ч а ющ и й с я тем что, с целью повышения надежности и точности сортировки поток излучения направля О ют так что в каждой точке сканируемой поверхности облученность об-.ратно пропорциональна косинусу угла сканирования,2, Устройство для осуществления 5 способа по п, 1, содержащее цилиндгде С - постоянная, зависимая от Ер.Выделение составляющей сигнала1 р осуществляется дискриминациейобщего сигнала по уровню С,Сигнал с каждого фоторезистора23 сравнивается с эталонным в отдельных каналах электрического пре-образователя 20 ипередается на исполнительный механизм 21 для отсортировки плодов40 . Предлагаемый способ сортировкиплодов по качеству и устройстводля его осуществления имеют повышенную наде;ность и обеспечиваютувеличение точности сортировки исокращение трудозатрат примерно в5-6 раз по сравнению с известным,728826 Фиг.УеРврномере рическую камеру источники излучения и Фотопреобразователи сигнала, о т л и ч а ю щ е е с я темг что оно снабжено регуляторами потока излучения а источники излучения расположены в средней части камеры концентрично ее боковой поверхности с образованием отдельной группы в каждой четверти камеры причем в различных группах симметоично расположенные источники подключенык соответствующему регулятору потока излучения,Источники инФормации,принятые во внимание при экспертизе 1, Авторское свидетельство СССР 9 306400 кл, 6 01 М 21/48. 19702Авторское свидетельство СССР Р 487478, кл, В 07 С 5/343, 1972,
СмотретьЗаявка
2309953, 04.01.1976
МОСКОВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ СЕЛЬСКОХОЗЯЙСТВЕННОГО ПРОИЗВОДСТВА ИМ. В. П. ГОРЯЧКИНА
БОРОДИН ИВАН ФЕДОРОВИЧ, ГОРДЕЕВ АЛЕКСАНДР СЕРГЕЕВИЧ, ЧЕТВЕРТАКОВ АНАТОЛИЙ ВАСИЛЬЕВИЧ
МПК / Метки
МПК: A23N 15/00
Метки: качеству, плодов, сортировки
Опубликовано: 25.04.1980
