Устройство для отображения алфавитно-цифровой и графической информации

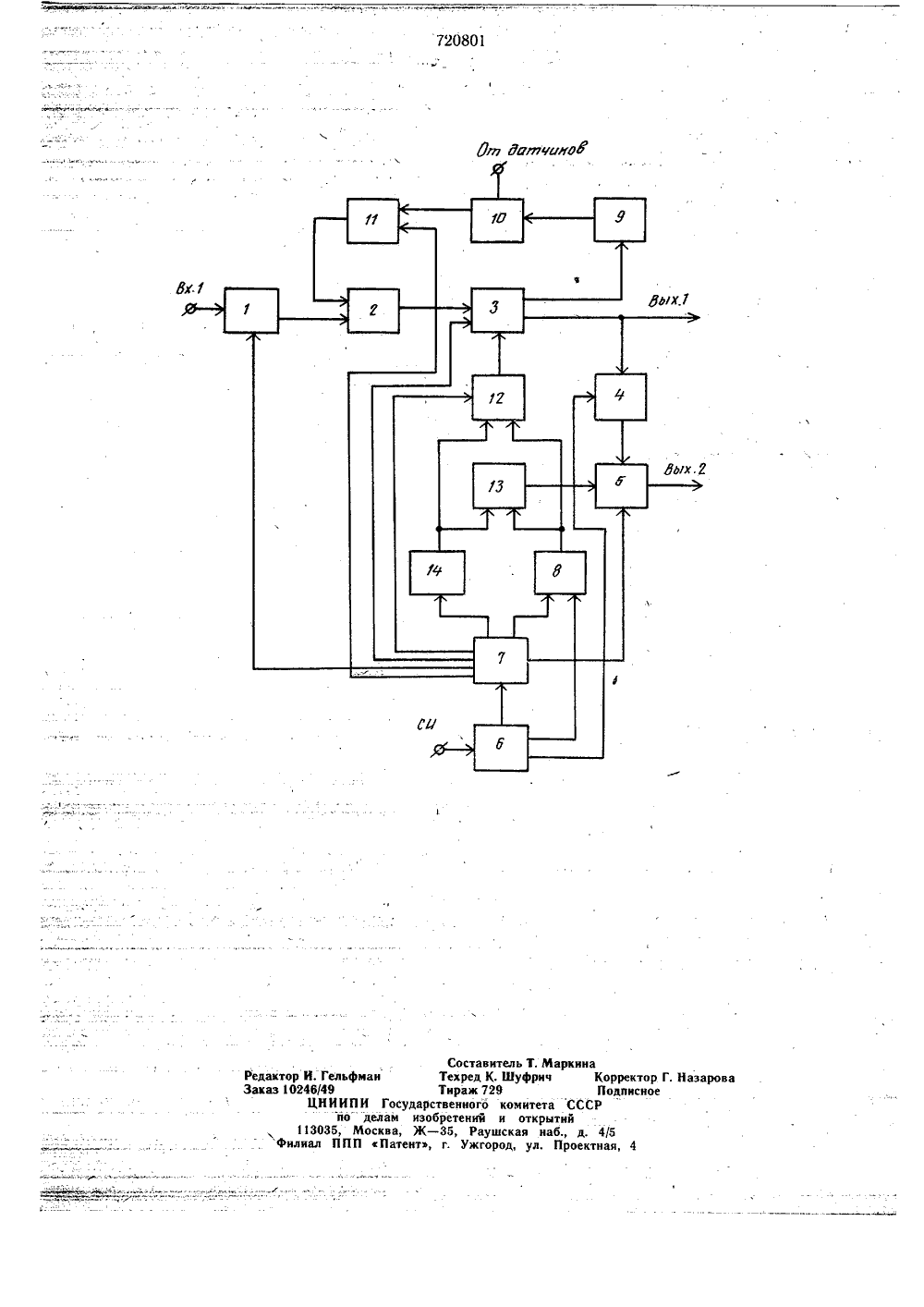

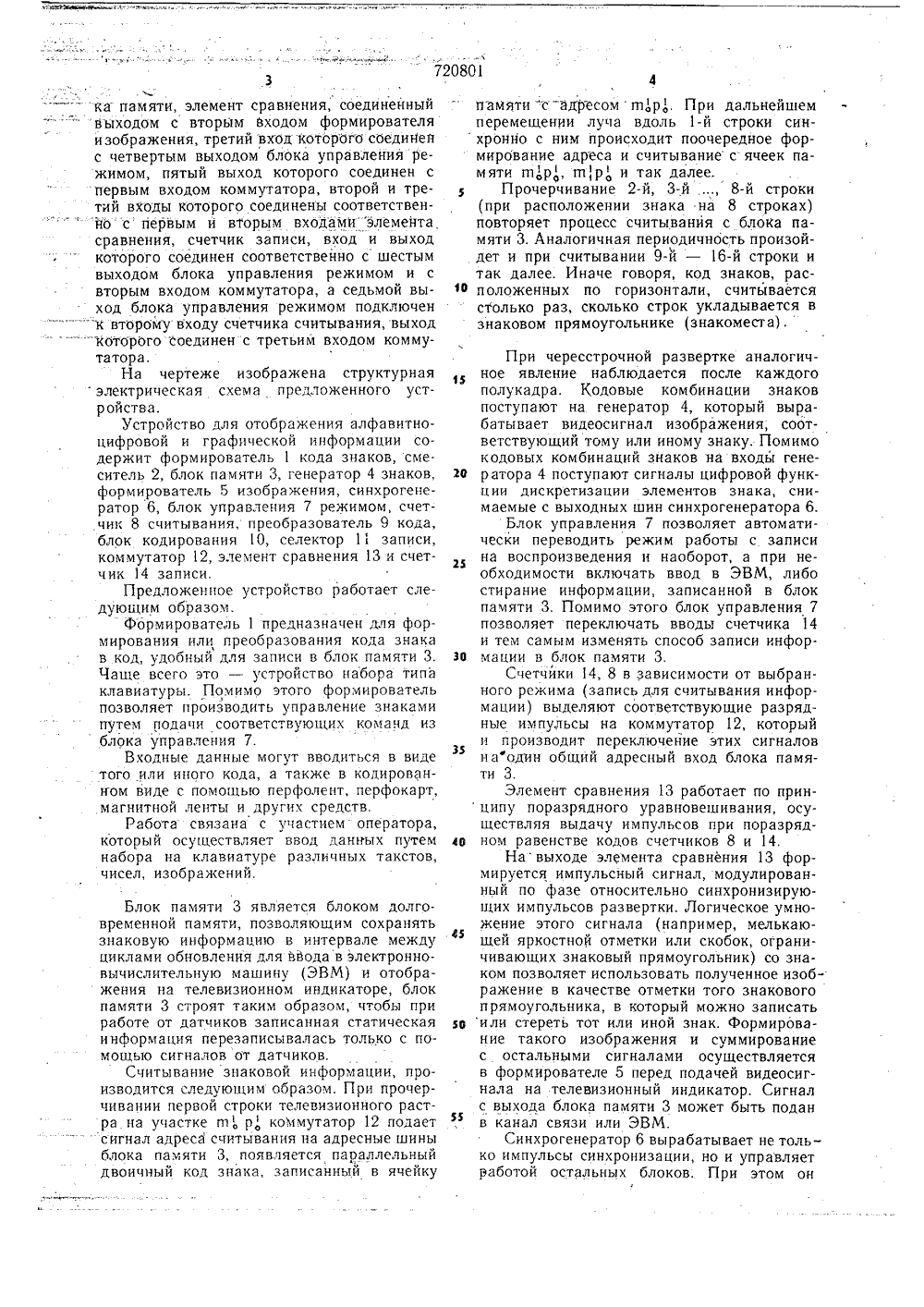

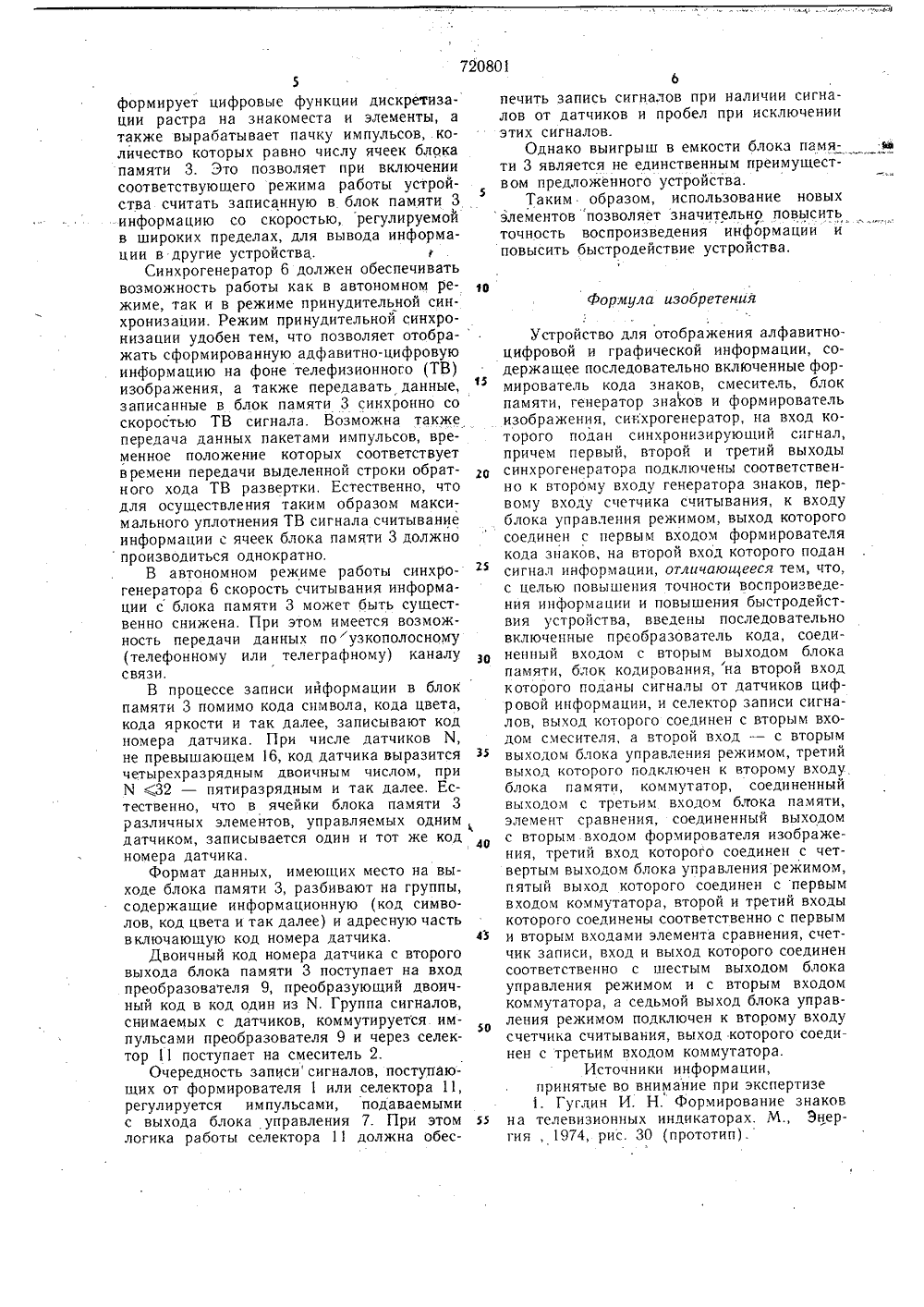

п 720801 О П ,;А,.Ц,И Е ИЗО ЕТЕН ИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(61 ополиительиое к авт. свид-ву -7 (21) 2477743/18-09 51) Заявлено 20 присоединением заявкиН 04 Х 5/22 4 Государственный комите СССР ио делам изобретений.03.80. Бюллетень9ния описания 15.03.80 бликовано 0 а опубликова ткрытии И 72) Автор изобретен ли 71) Заявитель(54) УСТРОЙСТВО ДЛЯ ОТОБРАЖЕНИЯ АЛФАВИТНО-ЦИФРОВОЙ И ГРАФИЧЕСКОЙ ИНФОРМАЦИ1Изобретение относится к радиотехнике и может использоваться для построения радиообразных алфавитно-цифровых и графических дисплеев с отображением инфор. мации на стандартном телевизионном индикаторе.Известно устройство для отображенияалфавитно-цифровой и графической информации, содержащее последовательно включенные формирователь кода знаков, смеси- тель, блок памяти, генератор знаков и форм ирователь изображения, синхрогенератор, на вход которого подан синхронизирующий сигнал, причем первый, второй и третий выходы синхрогенератора подключены соответственно к второму входу генератора знаков, первому входу счетчика считывания, к входу блока управления режимом, выход которого соединен с первым входом формирователя кода знаков, на второй вход которого подан сигнал информации 1,Однако данное устройство имеет невысокую точность воспроизведения информации.Цель изобретения - повышение точности воспроизведения информации и повышение быстродействия устройства. Для этого в устройство для отображенияалфавитно-цифровой и графической инфор.мации, содержащее последовательно включенные формирователь кода знаков, смеси- тель, блок памяти, генератор знаков и фор- Б мирователь изображения, синхрогенератор,на вход которого подан синхронизирующий сигнал, причем первый, второй и третий выходы синхрогенератора подключены соответственно к второму входу генератора знаков, первому входу счетчика считывания, к входу блока управления режимом, выход которого соединен с первым входом формирователя кода знаков, на второй вход которого подан сигнал информации, введены последовательно включенные преобразова тель кода, соединенный входом с вторымвыходом блока памяти, блок кодирования, на второй вход которого поданы сигналы от датчиков цифровой информации, и селектор записи сигналов; выход которого соединен с вторым входом смесителя, а второй вход - с вторым выходом блока управления режимом, третий выход которого подключен к второму входу блока памяти, коммутатор, соединенный выходом с третьим входом бло3- ка памяти, элемент сравнения, соединенныйвыходом с вторым входом формирователяизображения, третий вход которого соединенс четвертым выходом блока управления режимом, пятый выход которого соединен спервым входом коммутатора, второй и третий входы которого соединены соответственноспервым и вторым входами элементасравнения, счетчик записи, вход и выходкоторого соединен соответствейно с шестымвыходом блока управления режимом и свторым входом коммутатора, а седьмой выход блока управления режимом подключенк второмувходу счетчика считывания, выход- "- "когорого соединен с третьим входом коммутатора,На чертеже изображена структурнаяэлектрическая схема предложенного устройства.Устройство для отображения алфавитноцифровой и графической информации содержит формирователь 1 кода знаков, смеситель 2, блок памяти 3, генератор 4 знаков,формирователь 5 изображения, синхрогенератор 6, блок управления 7 режимом, счетчик 8 считывания, преобразователь 9 кода,блок кодирования 10, селектор 1 записи,коммутатор 12, элемент сравнения 13 и счетчик 14 записи.Предложенное устройство работает следующим образом.Формирователь 1 предназначен для формирования или преобразования кода знакав код, удобный для записи в блок памяти 3.Чаще всего это - устройство набора типаклавиатуры. Помимо этого формировательпозволяет производить управление знакамипутем подачи соответствующих комачд изблока управления 7.Входные данные могут вводиться в видетого или иного кода, а также в кодированном виде с помощью перфолент, перфокарт,магнитной ленты и других средств.Работа связана с участием оператора,который осуществляет ввод данных путемнабора на клавиатуре различных такстов,чисел, изображений. Блок памяти 3 является блоком долговременной памяти, позволяющим сохранять знаковую информацию в интервале между циклами обновления для Вйода в электронно- вычислительную машину (ЭВМ) и отображения на телевизионном индикаторе, блок памяти 3 строят таким образом, чтобы при работе от датчиков записанная статическая информация перезаписывалась только с помощью сигналов от датчиков.Считывание знаковой информации, производится следующим образом. При прочерчивании первой строки телевизионного растра на участке гп, р, коммутатор 12 подает сигнал адреса считывания на адресные шины блока памяти 3, появляется паоаллельный двоичный код знака, записанный в ячейку4памяти с адресом т,р,. При дальнейшемперемещении луча вдоль 1-й строки син хронно с ним происходит поочередное формирование адреса и считывание с ячеек памяти гпр,гп,р и так далее.Прочерчивание 2-й, 3-й , 8-й строки(при расположении знака на 8 строках) повторяет процесс считывания с блока памяти 3. Аналогичная периодичность произойдет и при считывании 9-й - 16-й строки и так далее, Иначе говоря, код знаков, рас положенных по горизонтали, считываетсястолько раз, сколько строк укладывается в знаковом прямоугольнике (знакоместа),1 26 2 36 35 46 45 56 55 При чересстрочной развертке аналогичное явление наблюдается после каждого полукадра. Кодовые комбинации знаков поступают на генератор 4, который вырабатывает видеосигнал изображения, соответствующий тому или иному знаку. Помимо кодовых комбинаций знаков на входы генератораа 4 поступают сигналы цифровой функции дискретизации элементов знака, снимаемые с выходных шин синхрогенератора 6.Блок управления 7 позволяет автоматически переводить режим работы с записи на воспроизведения и наоборот, а при необходимости включать ввод в ЭВМ, либо стирание информации, записанной в блокпамяти 3, Помимо этого блок управления 7 позволяет переключать вводы счетчика 14 и тем самым изменять способ записи информации в блок памяти 3.Счетчики 14, 8 в зависимости от выбранного режима (запись для считывания информации) выделяют соответствующие разрядные импульсы на коммутатор 12, который и производит переключение этих сигналовнаодин общий адресный вход блока памяти 3.Элемент сравнения 13 работает по принципу поразрядного уравновешивания, осуществляя выдачу импульсов при поразрядном равенстве кодов счетчиков 8 и 14,Навыходе элемента сравнения 13 формируется импульсный сигнал, модулированный по фазе относительно синхронизирующих импульсов развертки. Логическое умножение этого сигнала (например, мелькающей яркостной отметки или скобок, ограничивающих знаковый прямоугольник) со знаком позволяет использовать полученное изображение в качестве отметки того знаковогопрямоугольника, в который можно записать или стереть тот или иной знак. Формирование такого изображения и суммирование с остальными сигналами осуществляется в формирователе 5 перед подачей видеосигнала на телевизионный индикатор. Сигнал с выхода блока памяти 3 может быть подан в канал связи или ЭВМ.Синхрогенератор 6 вырабатывает не только импульсы синхронизации, но и управляет работой остальных блоков. При этом он5формирует цифровые функции дискретизации растра на знакоместа и элементы, а также выраоатывает пачку импульсов, количество которых равно числу ячеек блока памяти 3. Это позволяет при включении соответствующего режима работы устройства считать записанную в. блок памяти 3 информацию со скоростью, регулируемой в широких пределах, для вывода информации в другие устройстваСинхрогенератор 6 должен обеспечивать возможность работы как в автономном режиме, так и в режиме принудительной синхронизации. Режим принудительной синхронизации удобен тем, что позволяет отобра-жать сформированную адфавитно-цифровую информацию на фоне телефизионного (ТВ) изображения, а также передавать данные,и записанные в блок памяти 3 синхронно со скоростью ТВ сигнала. Возможна также передача данных пакетами импульсов, временное положение которых соответствует времени передачи выделенной строки обратного хода ТВ развертки. Естественно, что для осуществления таким образом максимального уплотнения ТВ сигнала считывание информации с ячеек блока памяти 3 должнопроизводиться однократно.В автономном режиме работы синхрогенератора 6 скорость считывания информации с блока памяти 3 может быть существенно снижена, При этом имеется возможность передачи данных по узкополосному (телефонному или телеграфному) каналу связи.В процессе записи ийформации в блок памяти 3 помимо кода символа, кода цвета, кода яркости и так далее, записывают код номера датчика. При числе датчиков М, не превышающем 16, код датчика выразится з 5 четырехразрядным двоичным числом, при Х 32 - пятиразрядным и так далее. Естественно, что в ячейки блока памяти 3 различных элементов, управляемых однимдатчиком, записывается один и тот же кодномера датчика.Формат данных, имеющих место на выходе блока памяти 3, разбивают на группы, содержащие информационную (код символов, код цвета и так далее) и адресную часть включающую код номера датчика.Двоичный код номера датчика с второго выхода блока памяти 3 поступает на вход преобразователя 9, преобразующий двоичный код в код один из М. Группа сигналов, снимаемых с датчиков, коммутируется импульсами преобразователя 9 и через селектор 11 поступает на смеситель 2.Очередность записи сигналов, поступающих от формирователя 1 или селектора 11, регулируется импульсами, подаваемыми с выхода блока управления 7. При этом логика работы селектора 11 должна обесьпечить запись сигналов при наличии сигналов от датчиков и пробел при исключении этих сигналов.Однако выигрыш в емкости блока памяти 3 является не единственным преимуществом предложенного устройства.Таким образом, использование новых элементов позволяет значительно повысить точность воспроизведения информации и повысить быстродействие устройства.Формула изобретенияУстройство для отображения алфавитноцифровой и графической информации, содержащее последовательно включенные формирователь кода знаков, смеситель, блок памяти, генератор знаков и формирователь изображения, сиихрогенератор, на вход которого подан синхронизирующий сигнал, причем первый, второй и третий выходы синхрогенератора подключены соответственно к вторОму входу генератора знаков, первому входу счетчика считывания, к входу блока управления режимом, выход которого соединен с первым входом формирователя кода знаков, на второй вход которого подан сигнал информ а ции, отличающееся тем, что, с целью повышения точности воспроизведения информации и повышения быстродействия устройства, введены последовательно включенные преобразователь кода, соединенный входом с вторым выходом блока памяти, блок кодирования, на второй вход которого поданы сигналы от датчиков цифровой информации, и селектор записи сигналов, выход которого соединен с вторым входом смесителя, а второй вход - с вторым выходом блока управления режимом, третий выход которого подключен к второму входу, блока памяти, коммутатор, соединенный выходом с третьим входом блока памяти, элемент сравнения, соединенный выходом с вторым входом формирователя изображения, третий вход которого соединен с четвертым выходом блока управления режимом, пятый выход которого соединен с перВым входом коммутатора, второй и третий входы которого соединены соответственно с первым и вторым входами элемента сравнения, счетчик записи, вход и выход которого соединен соответственно с шестым выходом блока управления режимом и с вторым входом коммутатора, а седьмой выход блока управления режимом подключен к второму входу счетчика считывания, выход которого соединен с третьим входом коммутатора.Источники информации,принятые во внимание при экспертизе 1. Гуглин И. Н. Формирование знаков на телевизионных индикаторах. М., Энергия , 1974, рис, 30 (прототип).720801 Дчу РФг а ва Редактор И, ГельЗаказ 10246/49по113035,филиал П П Составитель Т. Маркинафман Техред К. Шуфрич Корректор ГТираж 729 ПодннсноеП И Государственного комитета СССР
