H04N 5/22 — H04N 5/22

Номер патента: 438136

Опубликовано: 30.07.1974

Автор: Гуглин

МПК: H04N 5/22

Метки: конического, сечения, трубки, фигур, формирования, экране, электронно-лучевой

...(квадратов) и представлять собой логический блок, работающий по заданной программе.Вспомогательные сигналы цифровых квадратичных функций подаются на сумматор накапливающего типа, на выходе которого формируется цифровой сигнал, временное распределение которого соответствует параболоиду вращения с центром, зависящим от значения чисел, записанных в счетчики 5 и 4. Этот сигнал и подается на цифровые схемы 10 и 11 сравнения.В свою очередь двоичное число, выражающее в определенном масштабе радиус круга, записанное в реверсивный счетчик 6 размера, возводится в квадрат с помощью .квадратора 14 и подается на цифровую схему 10 сравнения.В данном случае происходит сравнение на определенном уровне, и на выходе схемы 10 формируется сигнал...

Номер патента: 465752

Опубликовано: 30.03.1975

Автор: Окунев

МПК: H04N 5/22

Метки: визирования, изображения, объектов, сигналов, телевизионного, формирователь

...и кадровой частоты соответственно, фаза которых пропорциональна входным сигналам постоянного тока. На входы блоков привязки 4, 5, 16, 17 подаются импульсы блоков переменной задержки и пилообразные сигналы с распределителей 2 и 14.Назначение узлов состоит в том, чтобы привязать потенциально-нулевую точку пилообразного сигнала (например, яп Р) к моменту действия импульса блока переменной задержки. Выходной сигнал блоков привязки также имеет пилообразную форму; на выходе блоков 4, 5, соответственно, строчной частоты, на выходе блоков 16 и 17 - кадровой частоты.Выходные сигналы блоков привязки с помощью усилителей-ограничителей 22 - 25 преобразуются в прямоугольную форму. Усилители 22 и 25 имеют по два (один инвертированный)...

Номер патента: 467498

Опубликовано: 15.04.1975

Автор: Гуглин

МПК: H04N 5/22

Метки: круговых, трубки, фигур, формирования, экране, электронно-лучевой

...кодовая комбинация которого за время прямого хода по строке изменяется от значения, записанного в с гетчик 3, до,нуля.При формировании изображений, выражающихся неоднозначной функцией вертикальных координат (например, симметричные фигуры типа круг, эллипс, парабола и т. д.), по достижении счетчвком 5 состояния нуля происходит его реверс, осуществляемый блоком управления 11, после чего счетчик 5 на чичает работать на,сложение, формируя цифровую функцию, симметричную относительно координаты реверса, При этом кодовая комбинация с выхода счетчика 5 поступает на первую группу входов сумматора 6, На вторую группу входов сумматора поступают сигналы многоразрядной кодовой комбинации, вырабатььваемой вычислительным устройством, Необходимость...

Номер патента: 523536

Опубликовано: 30.07.1976

Авторы: Анопреенко, Ефименко, Маслов, Трофимчук

МПК: H04N 5/22

Метки: воспроизведения, маркера

...разверткой на вентиль 2 подаются строчные сицхроимпульсы, а на бистабильный элемент 3 - кадровые сицхроимпульсы. Под действием кадровых импульсов бистабильный элемент 3 запускается, открывая тем самым вентиль 2. Строчные синхроимпульсы через открытый вентиль 2 поступают на счетчик 4, устанавливаемый в исходное состояние кадровыми синхроимпульсами. Выходной сигнал 25 счетчика 4 переключает бистабильный элемент 3 в исходное состояние. Длительность импульса с выхода вентиля 1 определяется длительностью импульса, вырабатываемого схемой сравнения 5. В схеме сравнения 5 30 производится сравнение пилообразного напряжения генератора 6 с постоянным напряжением, снимаемым с регулятора напряжения 7, Перемещая движок регулятора напряжения...

Номер патента: 534884

Опубликовано: 05.11.1976

Авторы: Герасимов, Ульянов, Шишков

МПК: H04N 5/22

Метки: вертикальной, изображении, телевизионном, формирования, шкалы

...то может использоваться аналоговая схема формирования пье 20дестала, что значительно удешевляет и упрощает устройство.С выхода блока 1 импульс пьедесталапоступает на блок 2 формирования единичныхйотсчетов, где происходит амплитудно-импульсная модуляция импульса пьедестала импульсами половины строчной частоты, которыепоступают со счетчика 3 "на два", В результате шкала получается дискретной. Для вы 30деления на дискретной шкале отметок, кратных "пяти" и "десяти", на параметрическийширотно-импульсный модулятоэ со счетчика 4 "на десять" поступают импульсы, кратные "пяти" и "десяти", в результате чегопараметры схемы изменяются, и длительность импульсов, соответствующих отсчетам,кратным "пяти" и "десяти", получается соответственно больше...

Номер патента: 559451

Опубликовано: 25.05.1977

Авторы: Косников, Майоров, Сергеев

МПК: H04N 5/22

Метки: линии, любом, месте, наклонной, отрезка, растра, телевизионного, формирования

...соединены соответственно с входами блоков временной задержки 5, 6. Один выхсд фазоврашателя 12 соединен со вторыми входами формирователя 2 и блска ггеремножения 10, а другой выход фазоврашателя 12 соединен с вторыми входами формирователя 1 и блока перемножения 9. К соответствующему выходу генератора сигнала круга 7 подключен контрольный прибор 13.Устройство работает следующим образом.Синхроимпульсы строк и полей подаются на формирователи 1, 2. Выходные сигналы формирователей 1, 2 поступают в .меситель О 3, где образуется их аддитчвная смесь, а затем на блок триггеров 4. С выходов блока триггеров 4 снимаются сигналы, соответствующие различным уровням срабатывания триггеров. Каждый такой сигнал представля- ет серию прямоугольных...

Номер патента: 564736

Опубликовано: 05.07.1977

Авторы: Алешин, Доброслова, Смирнова, Шерстюк

МПК: H04N 5/22

Метки: любом, месте, отметок, отсчетных, растра, телевизионного, формирования, шкал

...Дополнительный вход, блока 2 связан с аналоговымидатчиками.Устройство работает следующим образом.Строчные синхронизирующие импульсы 20подаются на ГПН 1, где формируется ли.нейно изменяющееся напряжение строчнойчастоты. Это пилообразное напряжениепоступает на управляемый блоком селекции 4 блок 2, на дополнительный вход ко- . 5торого поступают напряжения с аналоговых датчиков. Соответствующие моментамсравнения пилообразного напряжения снапряжением датчиков импульсы блока 2поступают на формирователь 3, где изних формируются импульсы отсчетиых оъметок замеряемых параметров. Это жепилообразное напряжение поступает науправляемый компарнтор 5, третий входкоторого подключен к блоку 10 весовыхрезисторов ЦАП 6. Соответствующий моменту...

Номер патента: 566400

Опубликовано: 25.07.1977

Авторы: Воробьев-Секунда, Командиров, Тертышный, Тихонов, Юрченко

МПК: H04N 5/22

Метки: графической, информации, отображения, телевизионное

...первый вход которого подсоединен к выходу блока памяти, а второй вход - к выходу арифметического блока, при этом входы блока сравнения кодов подключены соответ566400 25 описания линий, которые затем обрабатываются в арифметическом блоке 10, В результате в регистре 2 накапливается код видеосигнала строки, следующей за текущей, В это же время в регистре 3, рабо. тающем и режиме считывания, производится последовательный опрос разрядов, и полученные коды через элемент ИЛИ 4 подаются на вход видеоконтрольного блока 5,По окончании цикла импульс строчной 10 синхронизации с выхода блока 6 синхронизации изменяет состояние младшего разряда счетчика 12 строк и переводитрегистр 2 в режим считывания, а регистр 3 в режим записи. 15Предлагаемое...

Номер патента: 572944

Опубликовано: 15.09.1977

Авторы: Арямкин, Баранников, Ковригин, Матвеев

МПК: H04N 5/22

Метки: видеосигнала, дискретизации, сигналов, формирования

...два входа реверсивного счетчика 8 соединены с выхо дами делителя 7 частоты, его третий вход -с выходом делителя 3 частоты на два, а выход черсз цифро-аналоговый преобразователь 9 соединен с третьим входом фазового дискриминатора 4.25 Устройство работает слсдующим образом,С выхода датчика 1 синхросигнала импульсы частоты строк поступают на вход синхронизируемого генератора 2 импульсов, работающего в режиме синхронизации при наличии 30 импульсов частоты строк и в режиме гвтоко И 2044лебаний при отсутствии сипхропизирующих импульсов. В режиме автоколебаний генератор 2 формирует импульсы с частотой, близкой к частоте строк, что значительно сокращает время входа генератора 5 сигналов дискретизации видеосигнала в синхронизм.С выхода...

Номер патента: 636815

Опубликовано: 05.12.1978

Авторы: Гуглин, Майзульс

МПК: H04N 5/22

Метки: сигналов, телевизионных, формирователь, цифровой

...им. Счетчики 2и 3 формируют соответственно цифровые развертывающие функции (ЦРФ) горизонтальной и вертикальной дискретизации, которые используются в качестве первичных для синтеза сигналов основных цветов (Я,,Ъ ) телевизионных изображений. Эти сигналы, выраженные параллельным многоразрядным цифровым кодом, формируются логическим блоком 4, который целесообразно выполнить в виде матричного постоянного запоминающего устройства (ПЗУ);На выходе цифрового формирователя телевизионных сигналов используются цифро-аналоговый блок 15 и аналого- кодирующий блок 5, которые формируют полный видеосигнал в виде суммы сигналов яркости, цветности и синхронизации. Выход аналого-копирующего блока 5.является аналоговым выходом формирователя.В интервалах...

Номер патента: 642879

Опубликовано: 15.01.1979

Автор: Гуглин

МПК: H04N 5/22

Метки: круговых, растре, сигналов, телевизионном, фигур, формирования

...входным параметрам относится коц, выражающий признак или вид формируемой фигурыеВходные параметры, представленные в виде координат точек, через обычный блок регистров входных параметров 5 постуцают на пересчетный блок 8, который иэ входных параметров формирует основные параметры, временные соотношения которых выражаются соответственно в виде -Ь-Ъ , Ъ,.Йепьнейеие пирровые преоиревоввнии осуществляются со скоростью строчной и кадровой разверток телевизионного растра, С этой целью специальнь й синхрогенератор 2 формирует цифровые развертывающие функции горизонтальной 1и вертикальной 1 дискретизаций, Первая из них совместно с параметром Ь подается на входы первого сумматора 1, на выходе которого формируется сигнал, временное выражение...

Номер патента: 647885

Опубликовано: 15.02.1979

Авторы: Розвал, Шинский, Штейнберг

МПК: H04N 5/22

Метки: видеосигналов, микширования

...схема предложенногоустройства.Усгойство содержит датчик 1 колауправления, преобразователь 2 кода,цифровые усилители 3, 4, вычитаюшие.647 885 Сжтавитель Е, Погиблоаикова Техред Л. Алферова, Корректор А. Кравченко актор 3 Тираж 774 ПодписноеЦНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 каз 337/5 Филиал ППП "Патент", г, Ужгород, ул, Проектная,Устройство работает следующим об- разом.Датчик 1 формирует двоичный цифровой код управления, связанный с положением регулятора микшерного устройства, Преобразователь 2 формирует инверсный код, Например, если управление осуществляется четырехразрядным кодом и усиление сигнала по входу А максимально, то код на входе вычитаю-...

Номер патента: 649169

Опубликовано: 25.02.1979

Авторы: Косников, Майоров, Сергеев, Хохлов

МПК: H04N 5/22

Метки: линии, любом, месте, наклонной, отрезка, растра, телевизионного, формирования

...к третьему входу которого подключен контрольный блок 13, логический блок 14 и два формирователя5, 16 временных интервалов, вход каждого из которых подключен соответственно к выходу блока 35 временной задержки 10 синхронизируюшихимпульсов строк и к выходу блока временной задержки 11 синхронизируюгцих импульсов полей, а выход каждого из которых соответственно подключен к первому и второму входам логического блока 14, к третьему и 40четвертому входам которого подключены соответственно первый и второй выходы генератора 12 сигналов круга, а к пятому и шестому входам логического блока 14 подключены соответственно первый и второй выхо ды фазовращателя 7, выход логического блока 14 подключен к третьему входу блока совпадения 6.Устройство...

Номер патента: 680197

Опубликовано: 15.08.1979

Авторы: Цибин, Щербак

МПК: H04N 5/22

Метки: линии, наклонной, отрезка, сигналов, формирования

...третьему и четвертому входам логического элемента 4 И.На чертеже представлена структурная электрическая схема устройства для формирования сигналов отрезка наклонной линии,Устройство содержит два олока задержки сиихронизируюших импульсов 1 и 2;первый генератор сигнала наклонных фигур вытеснения 3, состояший из формирователя пилообразных импульсов частоты строк 4, формирователя пилообразныхимпульсов частоты полей 5, смесителя 6и блока сравнения 7, второй идентичныйгенератор сигнала наклонных фигур вытеснения 8, состояший из формирователяйилообразных импульсов частоты строк9, формирователя пилообразных импульсов частоты полей 10, смесителя 11 иблока сравнения 12, аналоговый инвертор 13 и логический элемент 4 И 14.Устройство работает...

Номер патента: 720801

Опубликовано: 05.03.1980

Автор: Гуглин

МПК: H04N 5/22

Метки: алфавитно-цифровой, графической, информации, отображения

...функции дискретизации элементов знака, снимаемые с выходных шин синхрогенератора 6.Блок управления 7 позволяет автоматически переводить режим работы с записи на воспроизведения и наоборот, а при необходимости включать ввод в ЭВМ, либо стирание информации, записанной в блокпамяти 3, Помимо этого блок управления 7 позволяет переключать вводы счетчика 14 и тем самым изменять способ записи информации в блок памяти 3.Счетчики 14, 8 в зависимости от выбранного режима (запись для считывания информации) выделяют соответствующие разрядные импульсы на коммутатор 12, который и производит переключение этих сигналовнаодин общий адресный вход блока памяти 3.Элемент сравнения 13 работает по принципу поразрядного уравновешивания, осуществляя...

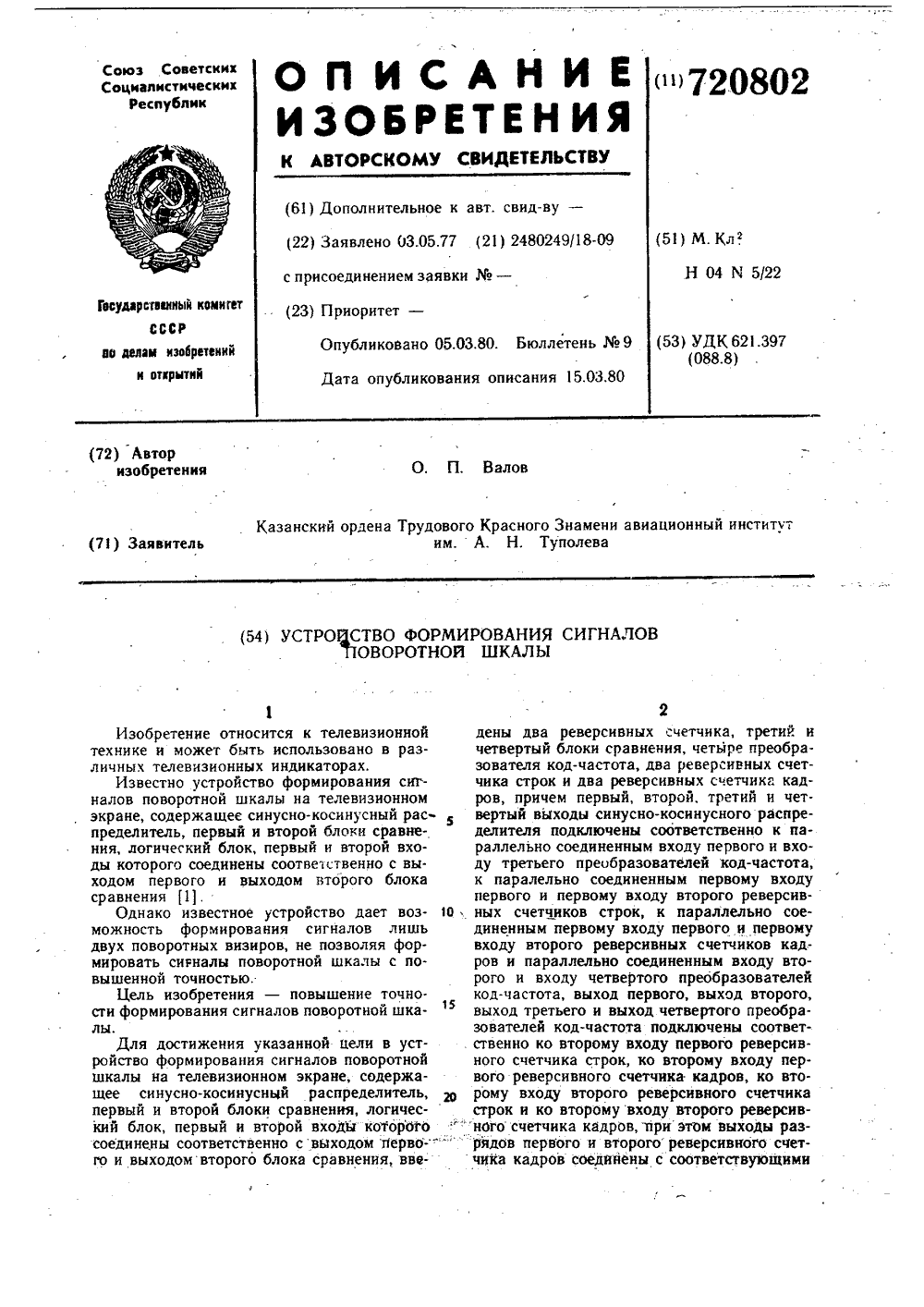

Номер патента: 720802

Опубликовано: 05.03.1980

Автор: Валов

МПК: H04N 5/22

Метки: поворотной, сигналов, формирования, шкалы

...синуса, поступаемого с синусно-косинусного распределителя 1) с числом импульсов преобразователя код-частота 2, аналогичного преобразователю 3. Иа входы преобразователя код-частота 2 подается код синуса и тактовая частота 1 т=п 1 ть Ю 3 за 33 30 33 46 45 36 И где 1 с,р - частота строк телевизионного растра, а и -- число, определяющее дискретность формируемых линий, обычно и = 150 - 200. С выхода первого реверсивного счетчика строк 6 снимается числовая последовательность. изменяю цаяся по линейному закону, а именно параллельный двоичный код, который изменяется во времени по закону Ц, (1) яп а + Е у(1) сов а, где и - , угол наклона формнруемйх линий.-(1) и 1.)х 1) - представляют собой пилообразные отклоняющие напряжения, изменяющиеся с...

Номер патента: 738192

Опубликовано: 30.05.1980

Авторы: Гуглин, Майзульс

МПК: H04N 5/22

Метки: изображения, сигнала, формирования

...Для перемещения изображения на растре необходимо с определенной тактовой частотой изменять в туили иную сторону установочный код разрядов делителя 6 частоты, Изменяя соответствуюшим образом установочные кодыи тактовые частоты, можнополучить сдвигизображения в любом направлении, Дляизменения установочных кодов могут бытьиспользованы управляемые реверсивныесчетчики, а для изменений тактовой частоты и соответственно скорости перемещения изображений - управляемый делитель6 частоты,. Таким образом, формирователь 7 сигналов динамических изображений выполняется по трехступенчатой схеме, в ко,торой сначала формируются БРФ горизонтальной и вертикальной дискретизации, перемешаюшиеся относительно сигналов синхронизации, далее на их...

Номер патента: 743603

Опубликовано: 25.06.1980

Автор: Мицусиге

МПК: H04N 5/22

Метки: коррекции, ошибок, сигналах, синхронизации, телевизионных

...сигнал с выхода выходного коммутатора 2 и который преобразует видеосигналы, последовательно считанные из блока памяти 1, из цифрового вида обратнон первоначальный аналоговый вид, причем видеосигналы н аналоговом виде подаются на выход. Последовательные строчные интервалы приходяших видеосигналов записываются в блок памяти 1 с частотой синхронизации, изменяющейся в целом в соответствии с ошибками развертки приходящих сигналов,видеосигналы считываются иэ блока памяти 1 с эталонной частотой синхронизации таким образом, что видеосигналы, получаемые на выходе, полностью освобождены от ошибок развертки,60 Ключевые схемы блока 1 б повторения цикла принимают также сигналы управления считыванием АО, ВО и СО, При появлении сигнала управления...

Номер патента: 758565

Опубликовано: 23.08.1980

Автор: Гуглин

МПК: H04N 5/22

Метки: автомат, игровой, телевизионный

...который вырабатывает пачку им.пульсов, временное положение которой определяется блоком управления 1,Пачки импульсов, вырабатываемые генератором 17, подаются на счетный вход второго счетчика 8, разрядность которого определяется выбранным числом дискретных элементов,необхо.димых для качественного начертания формируемого изображения (игрок в пределах микрорастра). Если счетчик 8 устанавливать в нульво время обратного хода, луча электроннолучевой трубки по строке, то на выходе этогосчетчика будет сформирована цифровая развертывающая функция, горизонтальной дискретизации (ЦРФ ) в пределах выбранного микрорастра,Цифровая развертывающая функция вертикальной дискретизации (ЦРФ ) в свою очередьУформируется с помощью генератора 18 и...

Номер патента: 758566

Опубликовано: 23.08.1980

Автор: Иванов

МПК: H04N 5/22

Метки: программное, сигнала, телевизионного, цветокоррекции

...перед"первой сменой сюжета при подаче оператором команды "конец коррекции" с третьего выхода пульта 1управления на управляющий вход внешнего запоминающего блока 5 подается сигнал, в соответствии с которым происходит запись первого блока корректирующей информации. Егоадрес является нулевым, а записаннымзначениям корректирующей информациисоответствуют корректирующие величины в положении отсутствия коррекции. Число кинокадров, накапливаемоесчетчиком б, и адрес первой смены сюжета, записанный в первый регистр 12,сравнивается с помощью блока 8 сравнения. Если разность между адресомпервой смены сюжета и текущим значением кинокадров равна й, то на выходе второго дешифратора 10 появляется сигнал, в соответствии с которым происходит...

Номер патента: 924915

Опубликовано: 30.04.1982

Автор: Буч

МПК: H04N 5/22

Метки: круговых, растре, телевизионном, фигур, формирования

...8. Напряже.Ние Ор срабатывания порогового устрой-.ства 8 постоянно и устанавливается рав оным амплитуде парабоцического импульсакадровой частоты. Импульснь й сигнал свыхода порогового устройства 8 формирует на экране телевизионного индикатора круговую фигуру, при этом с помошью 25блоков задержки осуществляется ее перемещение по экрану, а напряжение 0 определяет ее размер.Таким образом, предлагаемое устройство обеспечивает формирование параболя-Зоческих кадровых и строчных импульсовпостоянной амплитуды, но переменной .дпительности в зависимости от управляющего размером фигуры напряжения, Управпяюшее напряжение для этого подаетсяне на выходное пороговое устройство, ав строчный и кадровый каналы формирования сигнала, напряжение сравнения...

Номер патента: 995373

Опубликовано: 07.02.1983

Авторы: Гуткин, Королев, Линник, Устинов

МПК: H04N 5/22

Метки: изображения, решетки, трубки, формирования, циклической, экране, электронно-лучевой

...первого модтора.На чертеже представлена струтурная электрическая схема устрформирования изображения цикличрешетки на экране электроннолучтрубки (ЭЛТ).Устройство содержитзо генератор 1, подключенн995373 Формула изобретения ВНИИПИ Заказ 673/48 Тираж 675 Подписное Филиал ППП "Патент", г, Ужгород, ул, Проектная, 4 ду делителя 2 частоты и через блок 3сдвига частоты к 2-входу ЭЛТ 4, генератор 5 пилообразного напряжения,соединенный через модуляторы б и 7соответственно с Х и,З входами ЭЛТ 4,а также фильтр 8 и интегратор 9. 5При этом Фильтр 8 иинтегратор 9 включены последовательно между выходомзадающего генератора 1 и управляющимвходом второго модулятора 7, а выходфильтра 8 соединен с управляющим Овходом первого модулятора б,Устройство работает...

Номер патента: 1021022

Опубликовано: 30.05.1983

Автор: Рабодзей

МПК: H04N 5/22

Метки: изображения, полутонового, преобразования, цветное, черно-белого

...преобрвзоввния и возможность управления им при наблюдении, а также анализ изображения подвижных объектов.Постввленнвя цель достигается тем, что соглвсно способу преобразования черно-белого полутонового иэображения в цветное, основанному на использовании монохромного изображения, полученногоиз черно-белого, монохромное полутоновое изображение освещают излучениемпо меньшей мере двух данн волн, одна иэ которых совпвдвет с цветом монохромного изображения. С целью же управления тоновой гаммой изображения изменяют соотношение интен, сивностей излучения обеих длин волн. Длины волн излучения, которым освещвет монохромное полутоновое иэобрвже ние, выбирают по спектру значительно отстоящими одна ат другой. Световое излучение длины волны,...

Номер патента: 1083406

Опубликовано: 30.03.1984

Автор: Гуглин

МПК: H04N 5/22

Метки: алфавитно-цифровых, графических, изображений, сигналов, формирования

...импульсы. Они поступают на управляющий вход блокавосстановления, указывая тем самым, в какой из.регистров следует записать очередной байт информации. Помимо этого блок 6 формирует управляющие сигналы, которые, будучиподанными на входы блока 2 адрес 108340 бных счетчиков, изменяют характерследования тактовых импульсов ТИи ТИ 1.Блок о формирования управляющихсигналов (фиг. 2) представляет собойцифровое устройство, регистр 24промежуточной памяти которого выделяет и запоминает байт состояния.Для этого млацший разряд входных сигналов подключают к входуРазрешение записи" регистра, Распределитель 11 импульсоВ Выполненныи ня"пример, в виде счетчика-дешифратора, с помощью логических ячеек Ипоочередно считывает информацию сразрядов регистра...

Номер патента: 1113908

Опубликовано: 15.09.1984

Авторы: Костырко, Сташкив, Татарин

МПК: H04N 5/22

Метки: визуализации, звукового, изображения, сигнала, сопровождения, телевизионного

..." повышениеточности воспроизводимого на телевизионном экране изображения сигналазвукового сопровождения,Указанная цель достигается тем,что в устройство для визуализациисигнала звукового сопровождения теле;визионного изображения, содержащее 908 2смеситель, выход которого являетсявыходом устройства, первый вход соединен с входом синхрогенератора и является входом видеосигнала, второйвход соединен с выходом элемента ИЛИ,первый вход которого соединен с первым выходом синхрогенератора, второйвыход которого через генератор пило- .образного напряжения соединен с первым входом компаратора, второй входкоторого является входом сигнала звукового сопровождения, введены широтно"импульсный модулятор, блок дифференцирования и выпрямитель,...

Номер патента: 1116560

Опубликовано: 30.09.1984

Автор: Царьков

МПК: H04N 5/22

Метки: телевизионное

...с которого в данный момент считывается с помощью электронного луча изображение, сканируется по объекту 1 передачи с помощью оптикомеханического сканирующего блока 11, управляемого блоком .12 управления, подключенным к блоку 9 синхронизации и обеспечивающим синхронное и сицфазное сканирование световым ,лучом объекта 1 передачи и электрор- ным лучом фотокатода передающей трубки таким образом, чтобы в каждый данный момент времени на объекте 1передачи освещался именно тот элемент, изображение 7 которого считывается в этот момент с фотокатода.В качестве узконаправленного источника 2 освещения может быть использован лазер постоянного свечения или какой-либо другой источник с подходящими параметрами луча, которыйможно сканировать в двух...
