Логический компаратор для контроля цифровых микросхем

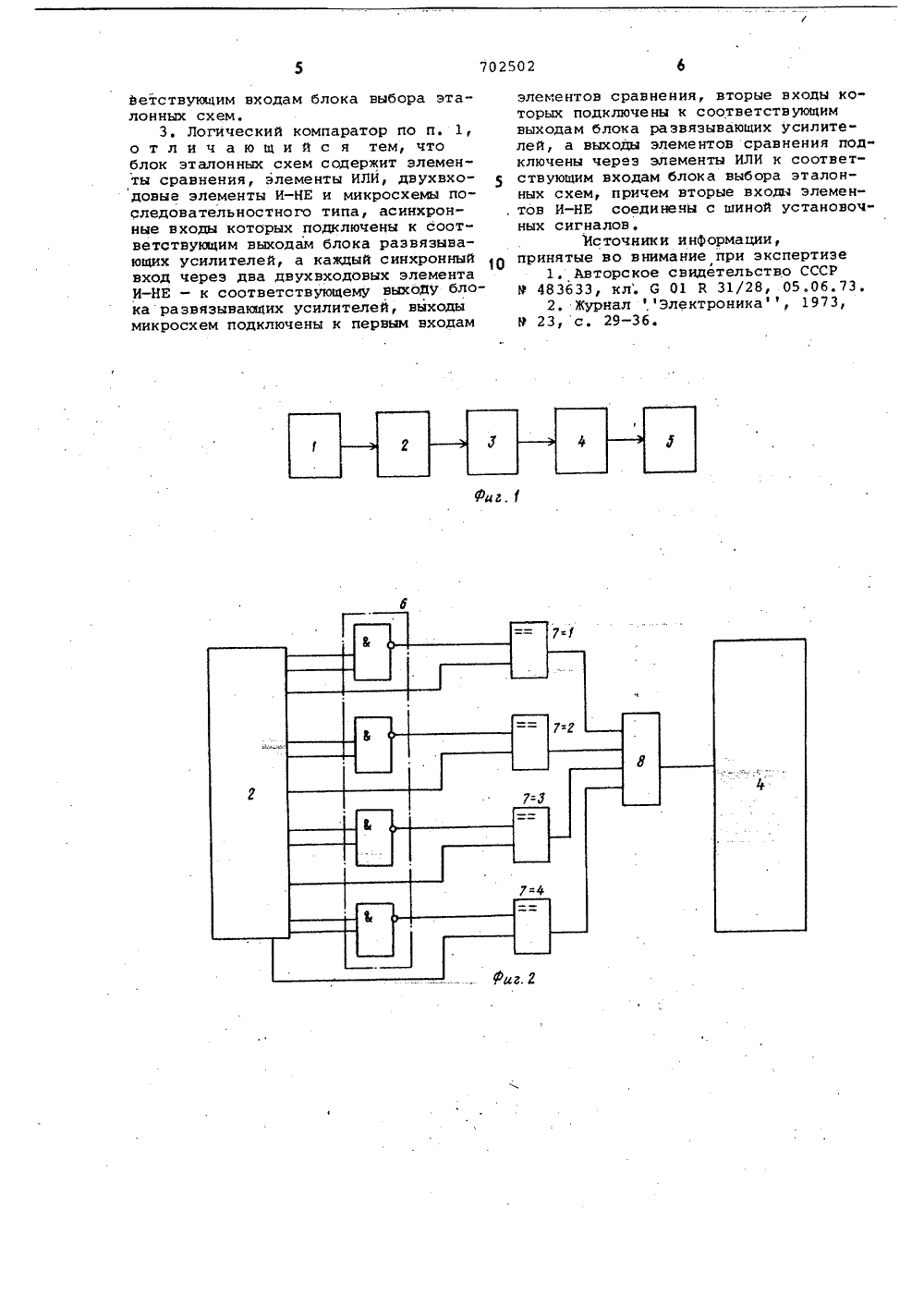

ОПИСАНИ ИЗОБРЕТЕНИ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ Союз Советских(61) Дополнительное к (22) Заявлено 1005,77 ( т. сви 1) 2484010/18-2и Йос присоединением ваяв.8) осуд по д ственный СССРам изобр открыти комитет ний 79, Бюллетен Дата опубликования описа 27 янин В и(54) ЛОГИЧЕСКИИ КОМ 11 АРАТОР ДЛЯ КОНТРОЛ ЦИФРОВЫХ МИКРОСХЕМцелью изобрете ни я являетс я повышение достоверности контроля.Для этого и логический компаратор для контроля цифровых микросхем, содержащий контактирующее устройство и блок регистрации, введены блок эталонных схем, блок выбора эталонных схем и блок развязывающих усилителей, причем выход контактирующего устройства через последовательно соединенные блок развязывающих усилителей, блок эталонных схем, блок выбора эталонных схем соединен с блоком регистрации, при этом блок эталонных схем содержит элементы сравнения, элементы ИЛИ и микросхемы комбинационного типа, входы которых подключены к соответствующим выходам блока разнязывающих усилителей, а выходы - к первым входам элементов сравнения, вторые входы которых соединены с соответствующими выходами блока развязывающих усилителей, а выходы элементов"сравнениячерез элементы ИЛИ подключены к соответствующим входам блока выбора эталонных схем, а кроме того, блок эталонных схем содержит элементы сравнения, элементы ИЛИ, двухнходоные элементы И-НЕ и микросхемы ся к импульснойе, в частности, иагностики ратн, выполне нхемах. компараторы микросхем 11 г для(2,Первый из известных компараторов,содержащий контактирующее устройство,и последовательно соединенную эталонную микросхему, элемент сравнения,элемент ИЛИ, индикатор, переключатель, триггер, не способен контролировать последовательные микросхемы,например триггеры, регистры счетчики, а смена эталонной микросхемы производится вручную (1 .Наиболее близким техническим решением к данному изобретению янляетсялогический компаратор для контроляцифровых микросхем, содержащий кбнтактирующее устройство и блок регистрации 12 .Однако этот компаратор имеет недостаточную достоверность контролявследствие ручной смены эталонной микросхемы и связанной с ней ошибки контактиров ния,а(12) Авторы ю, изобретения Изобретение относи измерительной техни области контроля и иоэлектронных устрой ых на цифровых микрос Известны логически контроля цифровых702502 30 35 Формула изобретения 65 последовательного типа, асинхронныевходы которых подключены к соответствующим выходам блока развязывающихусилителей, а каждый синхронный входчерез дв 4 двухвходовых элемента И-НЕк соответствующему выходу блока развязывающих усилителей, выходы микро 5схем подключены к первым входам элементов сравнения, вторые входы которых подключены к соответствующим выходам блока развязывающих усилителей,а выходы элементов сравнения подключены через элементы ИЛИ к соответст-вующим входам блока выбора эталонныхсхем, причем вторыевходы элементонИ-НЕ соединены с шиной установочныхсигналов.На фиг. 1 приведена схема компаратора, на фиг, 2 - схема одной изэталонных микросхем в блоке Эталонных схем комбинационного типа, нафиг. 3 - схема одной из эталонных микросхем в блоке эталонных схем последовательностного типа,Логический компаратор для контроля цифровых микросхем содержит включенные последовательно контактирующее 25 устройство 1, блок 2 развязывающихусилителей, блок 3 эталонных схем,блок 4 выбора эталонных схем и блок5 регистрации, причем блок 3 включает в себя микросхему б комбинационного типа, входы которой соединенй свыходами блока 2, в выходы - с первыми входами элементов 7=1 - 7=4 сравнения, вторые входы которых подключены к соответствующим выходамблока 2, а выходы в : к входам элемента 8 ИЛИ, выход Которого соединен свходом блока 4, либо блок 3 включает в себя микросхему 9, асинхронные входы кОтОрОЙ подключены к сООтветству 40 ющим выходам блока 2 непосредственно, а каждый синхронный вход через пары включенных последовательно двухвходовых элементов 10, 11 и 12, 13 И-НЕ - к соответствующим выходам бло" ка 2, выходы микросхеьы 9 соединены 45 с первыми входами элементов 7=1 7=4 сравнения, вторые входы элементов 10-13 соединены с шинами 14 и 15 установочных сигналов,Компаратор работает следующим образом.Контактирующее устройстно 1 надевается на проверяемую цифровую микросхему и обеспечивает съем с нее сигналов, которые поступают на вход блока 2, служащего для уменьшения нагрузки на проверяемую цифровую микросхему. Сигналы с выходов блока 2 ноступают в блок 3,Входы эталонной микросхемою б или9 присоединены к выходам блока 2 в соответствии с цоколевкой данной микросхемы, а выходы - К первым входам элементов 7=1 - 7=4. Вторые входы"Элементов 7=1 - 7=4 присоединены к выходам блока 2 в соответствии с цоколевкой микросхемы б или 9. При любом несовпадении между выходными сигналами проверяемой микросхемы и эталонной микросхемы 6 или 9, на выходеэлемента 8 появится сигнал, свидетельствующий о неисправности проверяемоймикросхемы. При контроле цифровых микросхем последовательностного типа, у которых последующее состояние зависит от предыдущего, перед проверкой необходимо установить эталонную микросхему 9 в соответствующее состояние.Установка микросхемы 9 в исходное состояние происходит с помощью элементов 10-13 путем подачи на шину 14уровня логического нуля, а на шину 15 - переключающих сигналов, Как только эталонная микросхема 9 будет иметь то же состояние, что и проверяемая,на шины 14 и 15 подаются-разрешающиесигналы - логические единицы н происходит сраннение проверяемой микросхемы с эталонной. При любом несоответствии между выходными сигналами проверяемой микросхемы и эталонной микросхемы 9 на выходе элемента 8 появится сигнал, свидетельствующий о неиспранности проверяемой микросхемы. С помощью блока по желанию Оператора опрашивается только тот элемент 8, который отвечает за эталонную микросхему.Сигнал с блока 4 поступает на нход блока 5, где регистрируется и индуцируется1. Логический компаратор для контроля цифровых микросхем, содержащий контактирующее устройство и блок регистрации, о т л и ч а ю щ и й с я тем, что, с целью повышения достоверности контроля, нведены блок эталонных схем, блок выбора эталонных схем и блок развязывающих усилителей, причем выход контактирующего устройства через последовательно соединенные блок развязынакщих усилителей, блок эталонных схем, блок выбора эталонных схем соединен с блоком регистрации.2. Логический компаратор, по п1,о т л и ч а ю щ и й с я, тем, что блок эталонных схем содержит элементы сравнения, элементы ИЛИ и микросхемы комбинационного типа, входы которых подключены к соответствующимвыходам блока развязывающих усилите- .лей, а выходы - к первым входам элементов сравнения, вторые входы котоРых соединены с соответствующими выходами блока развязывающих усилителей, а выходы элементов сравнения че-рез элементы ИЛИ подключены к соответствующим входам блока выбора эталонных схем.3. Логический компаратор по п. 1, о т л и ч а ю щ и й с я тем, что блок эталонных схем содержит элементы сравнения, элементы ИЛИ, двухвходовые элементы И-НЕ и микросхемы последовательностного типа, асинхронные входы которых подключены к соответствующим выходам блока развязывающих усилителей, а каждый синхронный вход через два двухвходовых элемента И-НЕ - к соответствующему выходу блока развязывающих усилителей, выходы микросхем подключены к первым входам элементов сравнения, вторые входы которых подключены к соответствующимвыходам блока развязывающих усилителей, а выходы элементов сравнения подключены через элементы ИЛИ к соответствующим входам блока выбора эталонных схем, причем вторые входы элементов И-НЕ соединечы с шиной установочных сигналов,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 483633, кл, 0 01 й 31/28, 05.06.73.2. Журнал ,Электроникаф, 1973,Р 23,с, 29-36.702502 ктор Н. Веселкин Заказ 7608/53 Филиал ППП фПат ЦНИИПИ Г ио де 113035, МоскСоставитель А, СтепановФехред ОЛндрейко Корректор В. Бутяг Тираж 1060 Подписноесударственного комитета СССРам изобретений и открытийа, Ж, Раушская наб., д. 4 г. ужгород, ул, Проектная, 4
