Стыковое соединение профилированных с-образных элементов каркаса здания

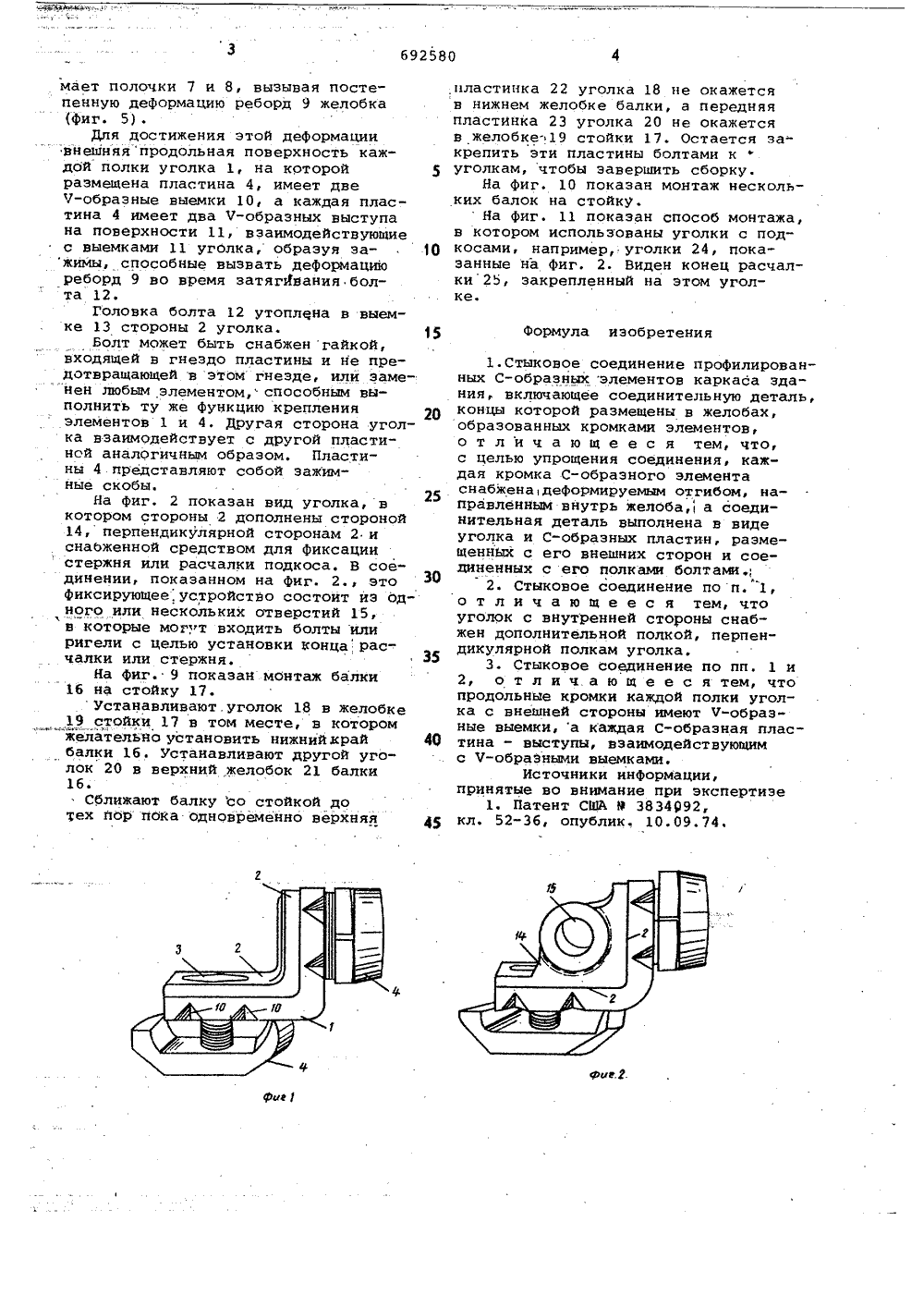

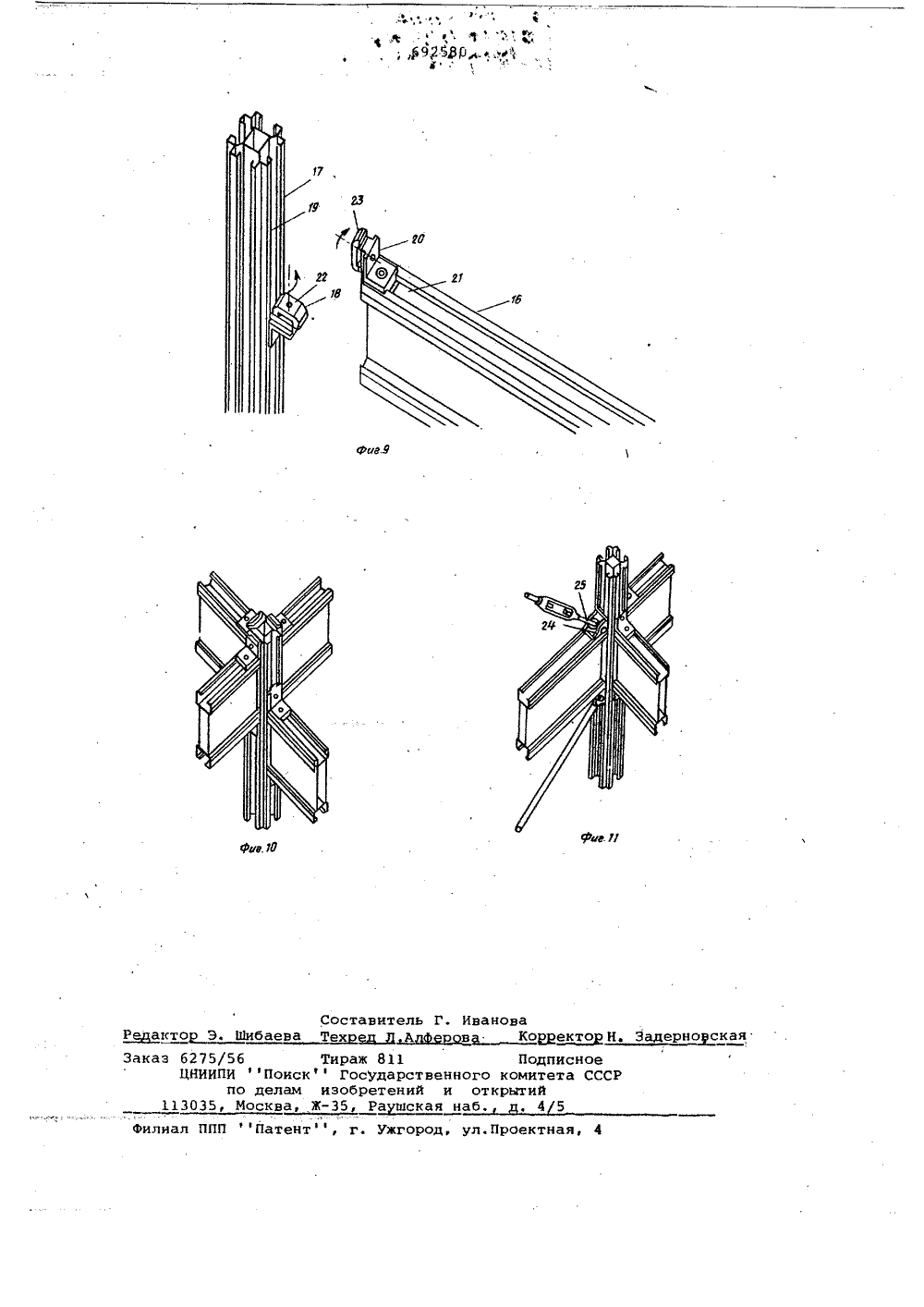

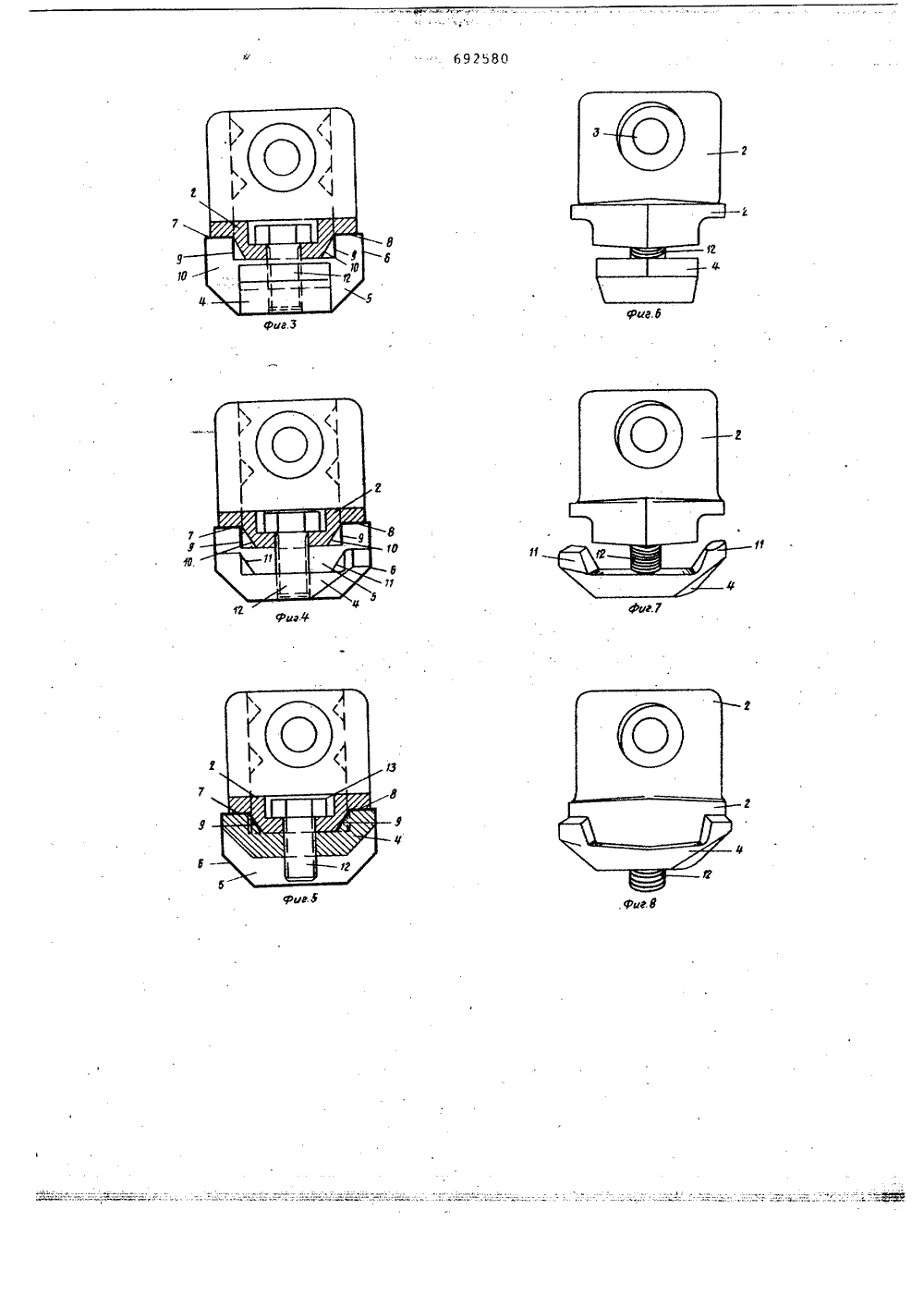

О П Союз Советскнк Социалистических Республик(22) Заявлено 0309.75 (21) 2167359/- 33 51) М. Приоритет- (32 04 В 1/60 арствениый комитетСССРделам изобретенийи открытий Опубликова Дата опубли УДН 69, 0574, (088, 8) о 1510.79 Бюллетень 3% 3 кования описания 15.10.79(72) Авторы изобретения Иностранцы ьер;Удо и Леон ПетрофИн остр анны Тюб де л 1 Э низм э де К (Франция) ПроФиль Э дЮрб(7) Заявител труксь СТЫКОВОЕ СОЕДИНЕНИЕ ПРОФИЛИРОВАННЫХ С-ОБРАЗНЫХ ЭЛЕМЕНТОВ КАРКАСА ЗДАНИЯ полки уголка с внешней стороны имеют Ч-образные выемки, каждая С-образная пластина - выступы, взаимодействующие с Ч-образными выемками, а уголок может быть снабжен с внутренней стороны дополнительной полкой, перпендикулярной полками уголка.На фиг. 1 и 2 - показана соеди" нительная деталь, вид сбоку; (д варианта): на фиг, 3, 4 и 5 - моменты установки соединительной детали в желобе профилированного С-образного элемента; на Фиг. 6, 7 и 8 - различные виды соединительной детали в плане; на фиг. 9 - принцип сборки двух профилей с помощью сое" динительных деталей; на фиг. 10 и 11 различные методы сборки.Соединительная деталь состоит иэ уголка 1, каждая сторона 2 которого имеет отверстие 3 и с ее внешней стороны размещена пластина 4 с резьбовым отверстием, предназначенным для болта. Пластины 4 Имеют С-образную форму и их размеры таковы, что в одном положении (Фиг, 3 и Ь) пластина 4 может быть утоплена в любом желательном месте желоба Ь профиля 6 и после поворота ее на 90 иэ этого положения (фиг. 4 и 1) она приаи-. тно ва ы- ф тами. аждой Изобретение о сится к области строительства, а именно, к стыковым соединениям профилированных С-образных элементов каркаса.Известно стыковое соединение профилированных С-образных элементов каркаса здания, включающее соединительную деталь, концы которой размещены в желобах, образованных кромками элементов 11.Недостаткрм указанного стыкового соединения является сложность конструкции и повышенная трудоемкость монтажа.Цель изобретения - упрощение ст кового соединения.Указанная цель достигается тем, что в стыковом соединении профилированных С-образных элементов карка-, са здания, включающем соединительнуюЯО деталь, концы которой размещены в желобах, образованных кромками элементов, каждая кромка С-образного элемента снабжена деформируемы 1 и отгибом, направленным внутрь желоба, а соединительная деталь выполнена в виде уголка и С-образных пластин, размещенных с его внешних сторон и соединенных с его полками бол Кроме того, продольные кромки к р де Решерш дАршитектюрАЮК 1(фиг. 5)Для достижения этой деформации " внешняяпродольная поверхность каждой полки уголка 1, на которой 5размещена пластина 4, имеет двеЧ-образные выемки 10, а каждая пластина 4 имеет два Ч-образных выступана поверхности 11, взаимодействующиес выемками 11 угОлка, образуя зажимы, способные вызвать деформациюреборд 9 во время затягивания болта 12.Головка болта 12 утоплена в выемке 13 стороны 2 уголка. 15Болт может быть снабжен гайкой,входящей в гнездо пластины и не предотвращающей в этом гнезде, или заме"нен любым элементом, способным выполнить ту же функцию крепления 20элементов 1 и 4. Другая сторона уголка взаимодействует с другой пластинсй аналогичным образом. Пластины 4 представляют собой зажимные скобы.На фиг. 2 показан вид уголка, вкотором стороны 2 дополнены стороной14,перпендикулярной сторонам 2 иснабженной средством для фиксациистержня или расчалки подкоса. В соединении, показанном на фиг. 2. этофиксирующее, устройство состоит иэ одного или нескольких отверстий 15,в которые мог т входить болты илиригели с целью установки конца расчалки или стержня.35На фиг. 9 показан монтаж балки16 на стойку 17.Устанавливают. уголок 18 в желобке19 стойки 17 в том месте, в которомжелательно установить нижнийкрай Щбалки 16. Устанавливают другой уголок 20 в верхний желобок 21 балки16.Сближают балку "со стойкой дотех порпока одновременно верхняя пластинка 22 уголка 18 не окажется в нижнем желобке балки, а передняя пластинка 23 уголка 20 не окажется в желобке.19 стойки 17. Остается за- крепить эти пластины болтами куголкам, чтобы завершить сборку.На фиг. 10 показан монтаж нескольких балок на стойку.На фиг. 11 показан способ монтажа, в котором использованы уголки с подкосами, например, уголки 24, показанные на фиг, 2. Виден конец расчалки 25, закрепленный на этом уголке.Формула изобретения1.Стыковое соединение профилированных С-образных элементов каркаса здания, включающее соединительную деталь,концы которой размещены в желобах,образованных кромками элементов,о т л и ч а ю щ е е с я тем, что,с целью упрощения соединения, каждая кромка С-обраэного элементаснабженадеформируемым отгибом, направленным внутрь желбба, а соединительная деталь выполнена в видеуголка и С-образных пластин, раэмеценных с его внешних сторон и соединенных с его полками болтаье.,2. Стыковое соединение по п.1,о т л и ч а ю щ е е с я тем, чтоуголок с внутренней стороны снабжен дополнительной полкой, перпендикулярной полкам уголка.3. Стыковое соединение по пп. 1 и2, о т л и ч а ю щ е е с я тем, чтопродольные кромки каждой полки уголка с внешней стороны имеют Ч-образные выемки, а каждая С-образная пластина - выступы, взаимодействующимс Ч-образными выемками.Источники информации,принятые во внимание при экспертизе1. Патент США Р 3834 Р 92,кл, 52-36, опублик, 10.09.74,Составител Т едд,Редастор Э, щ ТиРаж 811 П ф Государственного ком изобретений и открытилиал ППП Патент, г. Ужгород, ул.Проектная Заказ 6275/56 ЦЯИИПИ фПои по делам 113035, Москваректор писно ета С
