Стыковое соединение стеновых панелей с каркасом здания

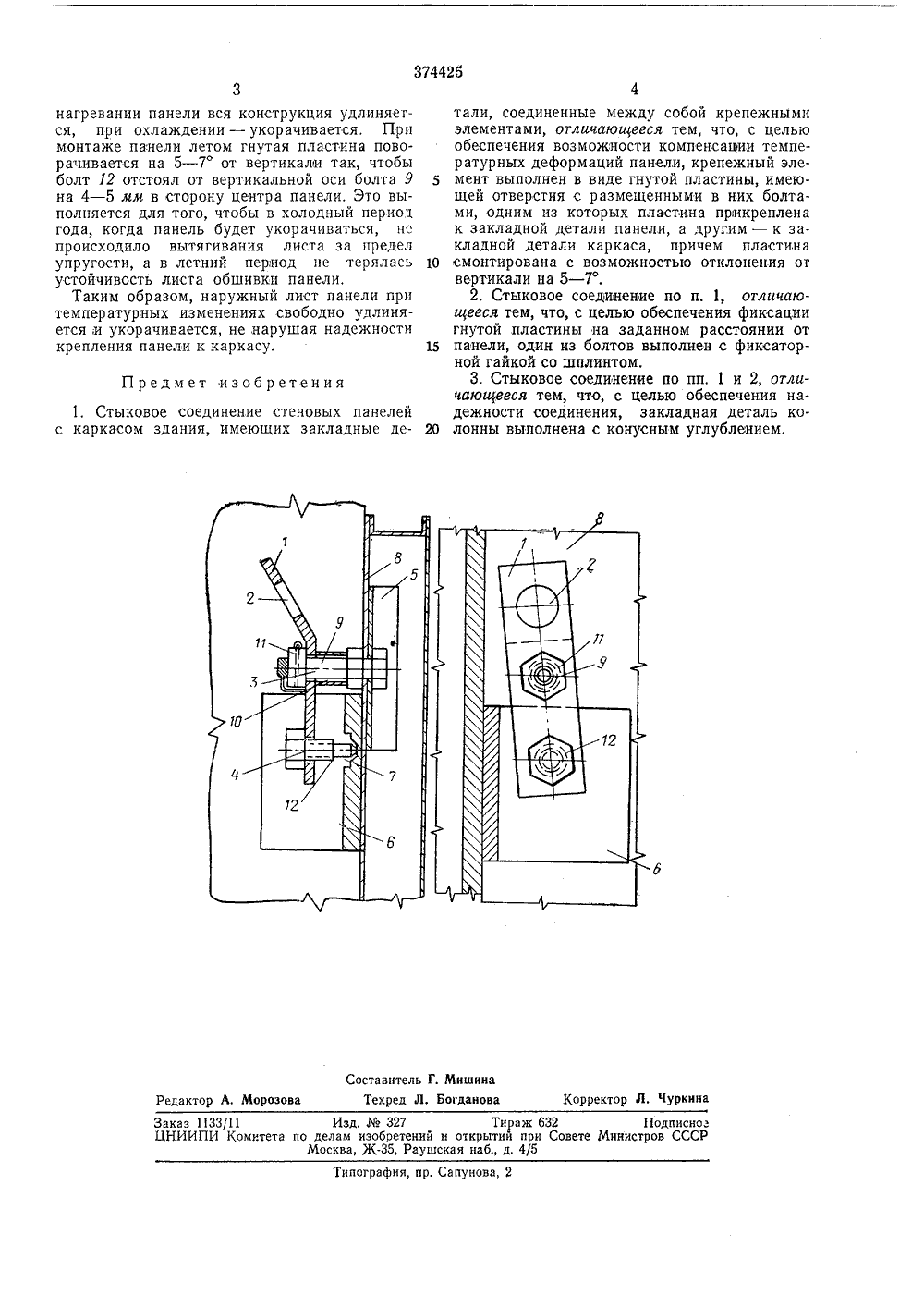

:б, ью- к 4425 оюз СоветскициалистическРеслуйлик висимое от авт. свидетельства1632173/29-14 аявлено 02.111.1 л. Е 04 Ь 1/38 присоединением заявкиПриоритет публиковано 20.111.1973. Бюллетень15 Комитет по делам зооретений и открыти лри Совете Министров СССРК 69,057.4(088.8 ликования описа тия 25.17.197 Дат вторы обретения Е. Р, Хило, А. П, Бурык, И, М, Винникопович и 3, 3. Русанюкиа Ленина политехнический институт М. Д. Бровчен Б,С Львовский оаявител ЫКОВОЕ СОЕДИНЕНИЕ СТЕНОВЫХ ПАНЕ С КАРКАСОМ ЗДАНИЯ10 дине- тем- цик- При Изобретение относится к строительству, Известны стыковые соединения стеновых панелей с каркасом здания, имеющих закладные детали, соединенные крепежными элементами,Цель предлагаемого изобретения - обеспе чение возможности компенсации температурных деформаций панели и обеспечение фиксации гнутой пластины на заданном расстоянии от панели, обеспечение надежности соединения.Для этого крепежный элемент выполняют в виде гнутой пластины с болтами, Одним болтом пластину прикрепляют к закладной детали панели, а другим - к закладной детали каркаса, причем пластину монтируют с 1 возможностью отклонения от вертикали на 5 - 7, Для обеспечения фиксации гнутой пластины один из болтов выполняют с фиксаторной гайкой со шплинтом, а закладную деталь каркаса - с конусным углублением, 2Чтобы обеспечить надежность соединения - закладную деталь колонны делают с конус,ным углубленнем.На чертеже изобрройство.Основные элементы стыкового соединения - гнутая пластина 1, имеющая отверстия 2, 3 и 4, металлические закладные детали панели, выполненные в виде уголковой шайбы б и закладные детали каркаса, выполненные в виде 3 уголка б с конусным углублением 7. ажено предлагаемое уст 25 2Для соединения стеновых панелей с каркасом здания к листу обшивки 8 ограждающей панели, до ее сборки, в местах стыкования к колонне несущего наружного каркаса крепят болтом 9 уголковую шайбу б, которая увеличивает разрывную силы и местную устойчивость листа обшивки 8. После сборки панели на болт 9 надевают газовую трубку 10 и гнутую пластину 1. Газовая трубка необходима для фиксации пластины на определенном расстоянии от листа обшивки панели. Гнутая пластина 1 крепится шплинтованной гайкой 11 на болт 9. Шплинт служит для того, чтобы при вибрации гайка не отвинчивалась, а гнутая пластина имела возможность качаться. Панель в процессе монтирования закрепляют крюком подъемных механизмов за гнутую пластину через отверстие 2 в двух точках по концам панели. После навески панели болтом 9 и гнутой пластиной на закладную деталь б колонны в отверстие 4 с резьбой в гнутой пластине завинчивают ранее поставленный болт 12, который отжимает пластину и плотно прижимает панель к колонне, а конусный конец болта 12 входит в выфрезованное конусное углубление 7 в закладной детали б и фиксируег положение гнутой пластины.Во время эксплуатации стыкового сое ния на наружной грани панели меняется пература, В результате этого происходит лический процесс сжатия - растяжения.374425 Предмет изобретения Составитель Г. Мишина Техред Л, Богданова Корректор Л. Чуркина Редактор А. Морозова Заказ 1133/11 Изд, Мо 327 Тираж 632 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская иаб д. 4/5 Типография, пр. Сапунова, 2 нагревании панели вся конструкция удлиняется, при охлаждении - укорачивается, При монтаже панели летом гнутая пластина поворачивается на 5 - 7 от вертикали так, чтобы болт 12 отстоял от вертикальной оси болта 9 на 4 - 5 мм в сторону центра панели. Это выполняется для того, чтобы в холодный период года, когда панель будет укорачиваться, не происходило вытягивания листа за предел упругости, а в летний период не терялась устойчивость листа обшивки панели,Таким образом, наружный лист панели при температурных изменениях свободно удлиняется;и укорачивается, не,нарушая надежности крепления панели к каркасу. 1. Стыковое соединение стеновых панелейс каркасом здания, имеющих закладные детали, соединенные между собой крепежными элементами, отличающееся тем, что, с целью обеспечения возможности компенсации температурных деформаций панели, крепежный элемент выполнен в виде гнутой пластины, имеющей отверстия с размещенными в них болтами, одним из которых пластина прикреплена к закладной детали панели, а другим - к закладной детали каркаса, причем пластина 10 смонтирована с возможностью отклонения огвертикали на 5 - 7.2. Стыковое соединение по и, 1, отличающееся тем, что, с целью обеспечения фиксации гнутой пластины на заданном расстоянии от 15 панели, один из болтов выполнен с фиксаторной гайкой со шплинтом.3. Стыковое соединение по пп. 1 и 2, отличающееся тем, что, с целью обеспечения надежности соединения, закладная деталь ко лонны выполнена с конусным углублением.
