Стыковое соединение панелей самонесущих стен с каркасом здания

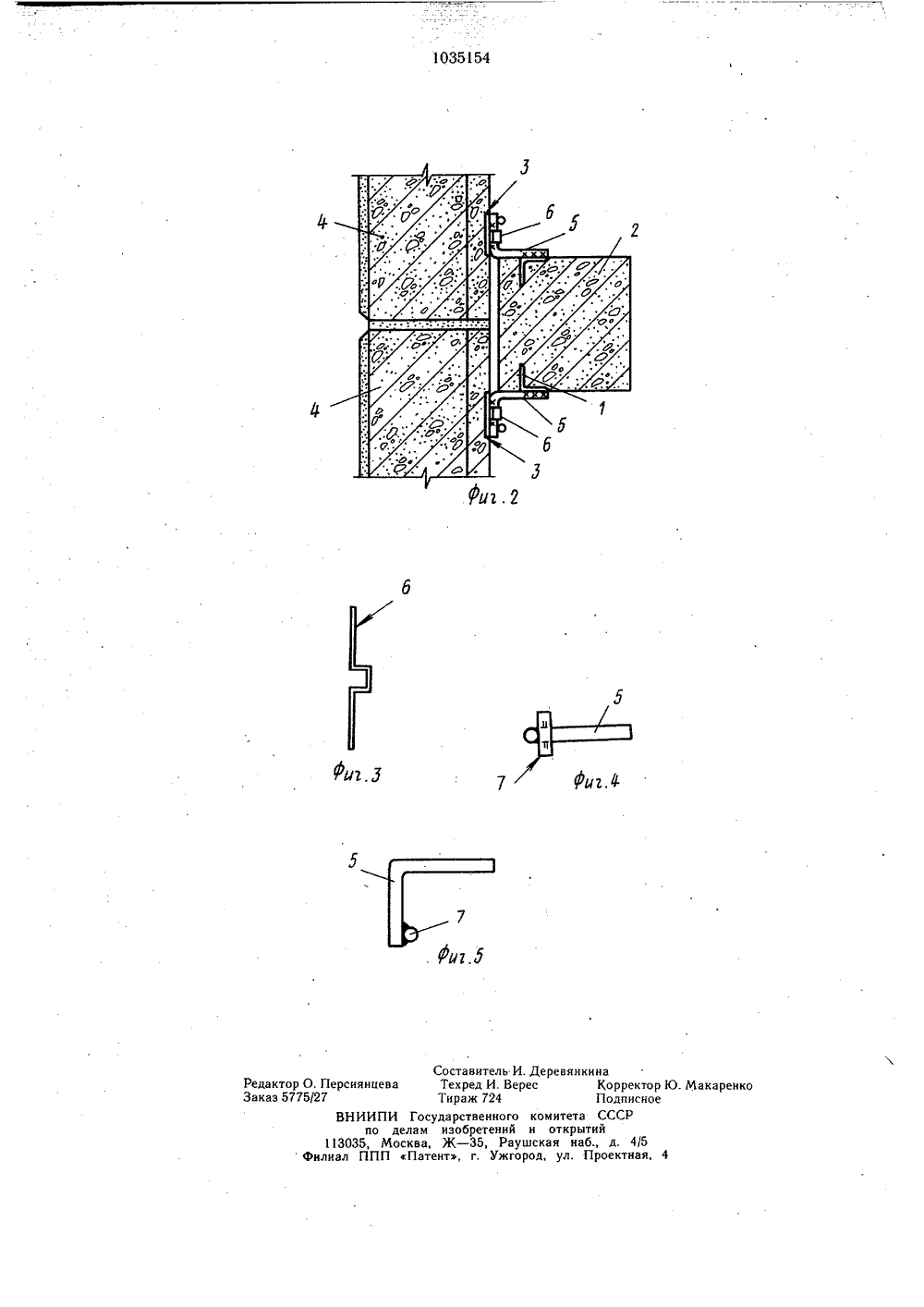

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 111) 54 А 51) Е 04 В 1 38 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИ И . 1:Л(71) Центральный кий и проектный и периментального пр водческих комплекс лока, говядины и св (53) 69.057.4:691.02 (56) . Руководство ний с каркасом и струкций для сейс ЦНИИ промзданий2. Авторское сви543719, кл. Е 0 тип). научно-исследовательснститут типового и эксоектирования животноов по производству моинины2-413 (088.8)по проектированию здаз железобетонных конмических районов. М., ГОССтроя СССР, 1972. детельство СССР 4 В 1/38, 1975 (прото(54) (57) 1. СТЫКОВОЕ СОЕДИНЕНИЕ ПАНЕЛЕИ" САМОНЕСУШИХ СТЕН С КАРКАСОМ ЗДАНИЯ, включающее закладные детали и соединительные элементы, отличающееся тем, что, с целью снижения металлоемкости и упрощения монтажа, один из соединительных элементов выполнен в виде вертикально расположеннойП-образной скобы, прикрепленной отгибами к смежным по высоте панелям, а другой соединительный элемент - в виде Г-образного крюка, одна сторона которого прикреплена к закладной детали колонны, а другая свободно расположена внутри скобы.2. Соединение по п. 1, отличающееся что на свободном конце Г-образного кр расположенного внутри скобы, смонт ван ограничитель.Изобретение относится к строительству и может быть использовано для стыковых соединений панелей самонесущих стен с каркасом зданий, возводимых в сейсмических районах,Известно стыковое соединение стеновых панелей с колоннами каркасов зданий, возводимых в сейсмических районах, при помощи закладных деталей и соединительных элементов в виде тяжей 5-образной формы, расположенных в зазоре между панелями и колонной 11.Недостатками этого соединения являются сложность изготовления и монтажа и недостаточная надежность. крепления панелей к каркасу здания.Наиболее близким к изобретению по технической сущности и достигаемому результату является стыковое соединение панелей самонесущих стен с каркасом здания, включающее закладные детали и соединительные элементы 2) .Недостатками известного соединения является трудоемкость монтажа, заключающаяся в одновременном креплении двух смежных панелей одного яруса, большое количество сварных швов и невозможность использования такого крепления в зданиях с агрессивными средами.Целью изобретения является снижение металлоемкости и упрощение монтажа.Поставленная цель достигается тем, что в стыковом соединении панелей самонесущих стен с каркасом здания, включающем закладные детали и соединительные элементы, один из соединительных элементов выполнен в виде вертикально расположен- ной Л.-образной скобы, прикрепленной отгибами к смежным по высоте панелям, а другой соединительный элемент - в виде Г-образного крюка, одна сторона которого прикреплена к закладной детали колонны, а другая свободно расположена внутри скобы.На свободном конце Г-образного крюка расположенного внутри скобы, смонтирован ограничитель.На фиг. 1 изображено стыковое соединение, вертикальное сечение; на фиг. 2 - то же, горизонтальное сечение; на фиг, 3 - л-образная скоба; на фиг. 4 и 5 - Г-образный крюк. Стыковое соединение включает закладные детали 1 в колонне 2 и закладные детали 3 в панелях 4. На боковой грани колонны к закладным деталям 2 прикреплен Г-образный крюк 5, который входит в за. цепление сЛ.-образной скобой 6, прикрепленной отгибами к смежным по высоте панелям. Причем на свободном конце крюка установлен ограничитель 7.Крепление панелей к элементам каркаса здания осуществляется следующим образом.До установки панелей скобу 6 крепят кзакладной детали 3 нижележащей панели 4.Затем устанавливают ее в конкретное положение с обеспечением необходимых зазоров, крюк 5 зацепляют за скобу 6 и крепят его к закладным деталям 2 колонны 1.После этого на растворе устанавливается вышестоящая панель, которая в нижней части крепится к той же скобе 6. Крепление поверху осуществляется аналогично креплению нижележащей панели.Таким образом, каждая панель крепится к каркасу здания в четырех точках (в двух по верху и двух по низу) двумя крю ками 5 и двумя скобами 6.Г-образная форма крюка 5 и зазорыобеспечивают свободное горизонтальное перемещение каркаса относительно стены при сейсмических воздействиях, направленных вдоль плоскости стены, на величину деформации каркаса при расчетной сейсмичности здания до 9 баллов. Наличие на свободном конце крюка ограничителя препятствует выходу крюка из зацепления со скобой.Благодаря закреплению панелей к каркасу здания в четырех точках, предлагаемое соединение более надежно при сейсмических воздействиях, направленных перпендикулярно плоскости стены. Кроме того, предлагаемое соединение расположено на боковых гранях колонны и панелей и не входит в зазоры между ними, что делает его доступным для осмотра и возобновления защитных покрытий от коррозии в период эксплуатации. Это позволяет применять предлагаемое соединение в зданиях с 45 повышенной влажностью и агрессивной средой.1035154 Фи. авитель И. Дред И. Вересаж 24 едактор О. аказ 5775/2 акаренко твенного коретений и35, Раушскг. Ужгород,Сос Персиянцева Те 7 Тир ВНИИПИ Государ по делам из 113035, Москва, Ж Филиал ППП Патент
