Регистр набора маршрутов для централизации сортировочных горок
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 67389
Автор: Матросов
Текст

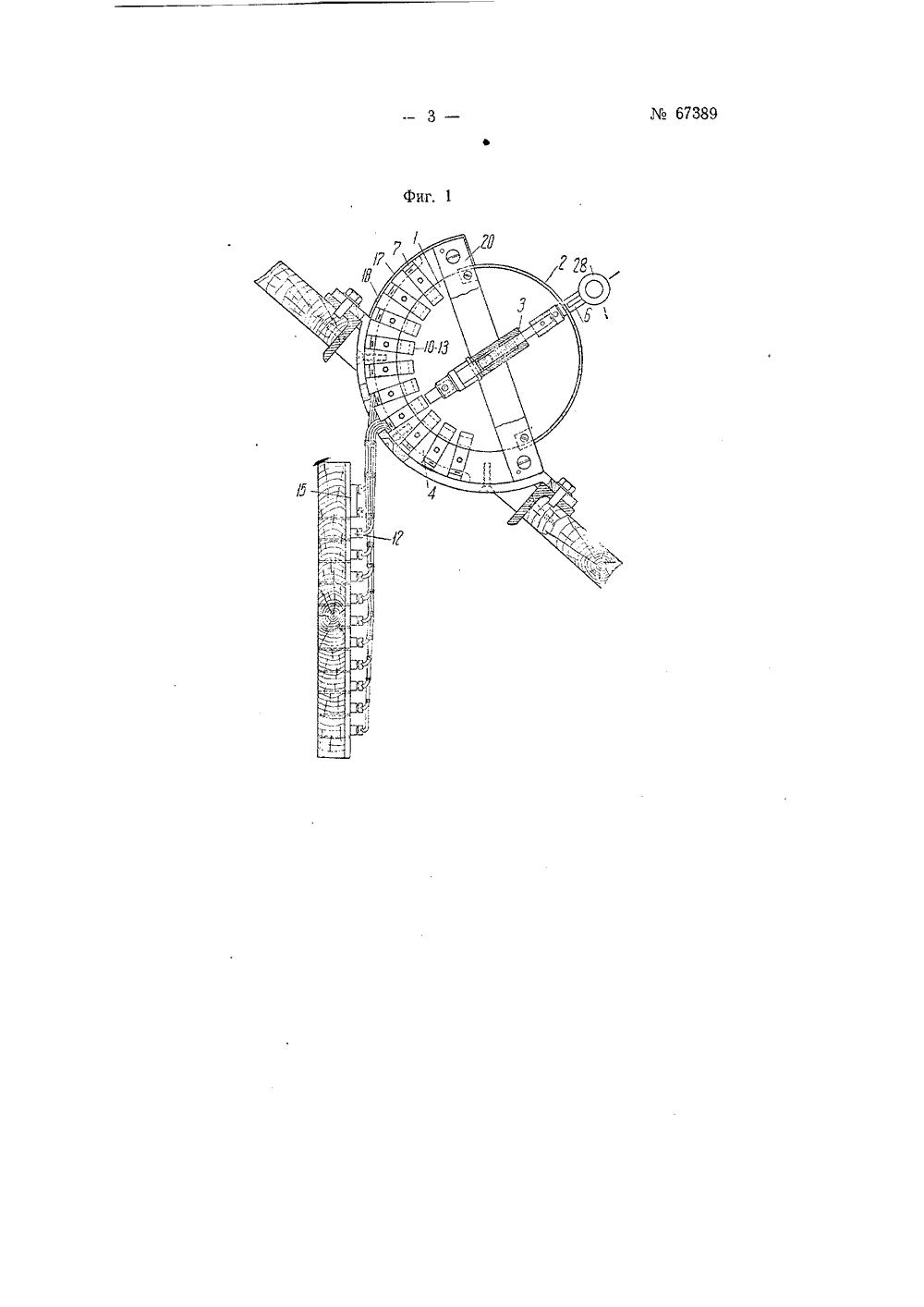

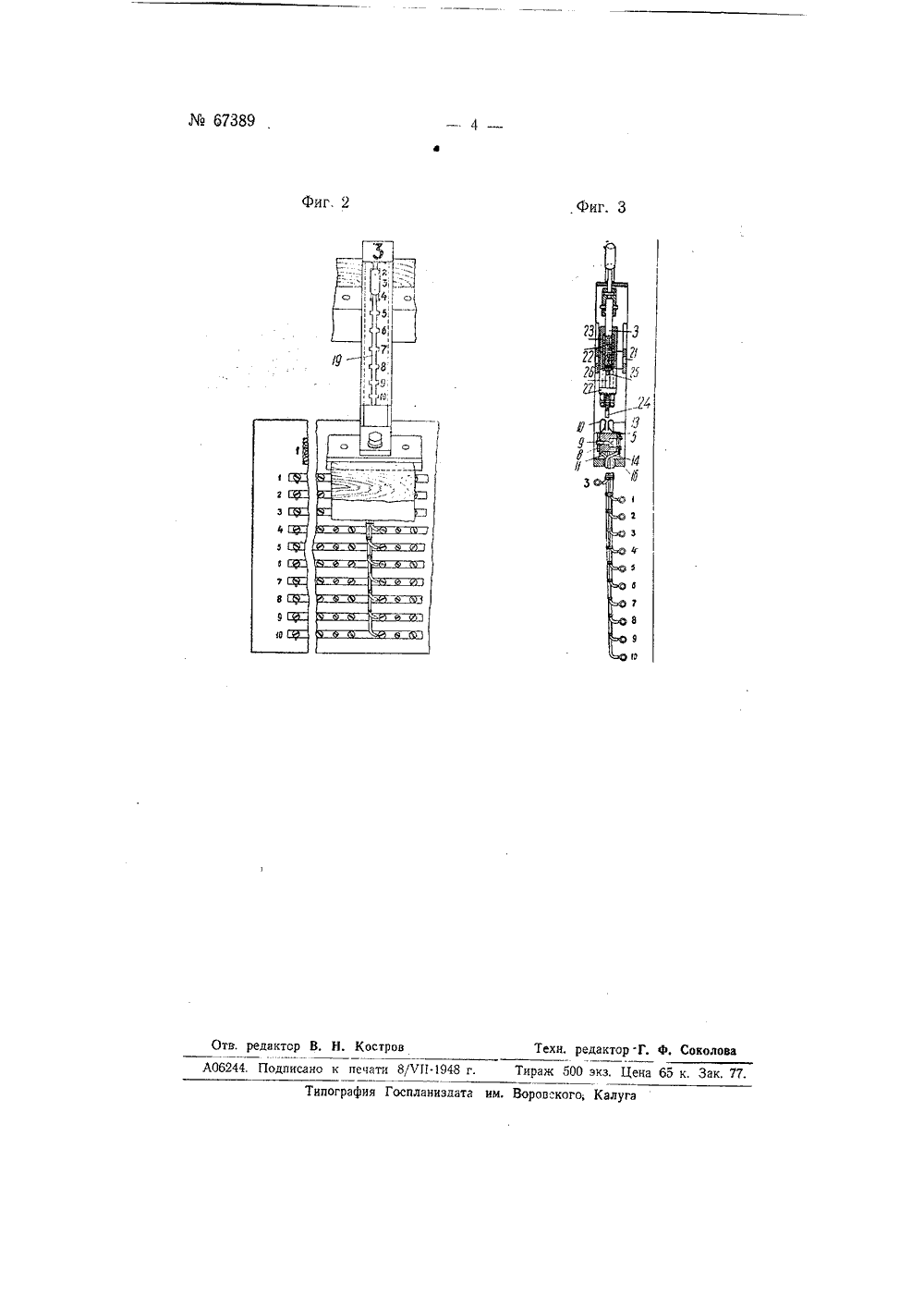

СССР67389 Класс 201, Пав ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗарегистрировано в Бюро изобретений Госплана СССР. Г. Матрос РЕГИСТР НА РА МАРШРУТОВ ДЛЯ ЦЕНТРАЛИЗАСОРТИРОВОЧНЫХ ГОРОК аявлено 3 октября 1939 г. в НКПС за М 2429 (342743) Опубликовано 31 декабря 1946 г.Предлагаемое изобретение предназначается для применения в маршрутных централизациях стрелок с,накоплением маршрутов на механизированных сортировочных горках и служит для предварительного набора маршрутов сортируемых отцепов.Аппарат состоит из отдельных самостоятельных и вполне идентичных секций, представляющих собой доступные для осмотра и ремонта механизмы. Число секций соответствует максимальному числу отцепов, требуемых при работе данной сортировочной горки.Согласно изобретению, каждая секция выполнена в виде рычажного коммутатора, контактный рычаг которого переключает набор маршрутов.Устройство предлагаемого регистра набора маршрутов поясняется чертежом, фиг. 1 и З,которого показывают вид секции в разрезе по оси контактного рычага, а фиг, 2= вид с лицевой стороны секции,Секция имеет вид кольца. состоящего из контактного полукольца 1 и номерного полукольца 2. Контактное полукольцо 1, в свою очередь, состоит из двух частей -изоляционной части 4 и латунной части 5, скрепленных между собой винтами. В части 4 вырезаны гнезда 7, в которых посредством пластин 8 и винтов 9 укреплены контактные пружины 10. К концам пружин 10 припаяны схемные проводники 11, соединенные с зажимами 12, перенумерованными,по числу автоматизированных маршрутов,К латунной полосе части 5 приклепаны расположенные против соответствующих пружин 10 контактные пружины 13, соединенные общим проводом 14 с зажимом 15, соответствующим данной секции. Для подвода схемных проводников 11 к контактным пружинам 10, а также провода 14 к контактным пружинам 13, с наружной стороны обода части 4 имеется паз 1 б, закрываемый латунной планкой 17, изогнутой по форме обода и привинченной к нему виконтами 18.Номерное полукольцо 2 имеет продольный прорез 19, 1 в котором перемещается контактный рычаг 3, и поперечные прорезы, помеченные цифрами по числу автоматизированных маршрутов (фиг, 2).Полукольца 1 и 2 соединены между собой посредством двух поб 7389лос 20, нмеющих посередине отверстие 21 для пропуска цапф направляющей трубки 22 поворотного контактного рычага 3.Контактный рычаг 3 полвижен в направляющей трубке 22 и под действием пружины 23 отжимается в нижнее положение, Изолированный от тела рычага контактный нож 24 замыкает соответствующие контактные пружины 10 и 13,Вращение рычага 3 вокруг его продольной оси предотвращается штифтом 25, которыйпрорезе 2 б направляющей трубки 22, Ход рычага 3 в направляющей трубке 22 ограничивается с одной стороны уширением 27, а с другой стороны - муфтой.Верхний конец рычага 3 скреплен с рукояткой б, имеющей гриф в виде кольца 28.Рукоятка б имеет крестообразное сечение. Для перевода контактного рычага 3 она вытягивается а нормально занимает положение в том месте полукольца 2, где имеется поперечный прорез. Если случайно рукоятка будет выпущена во время перевода, находясь в каком-либо промежуточном приподнятом положении, то она не сможет одновременно замкнуть две смежные пары контактных пружин.Секции установлены на раме, вставленной в прорез наклонной доски пульта управления, На нижней части пульта смонтированы зажимы 12 и 15, к которым присоединены жгуты схемных проводников, соединенные с секциями, и кабели, соединенные с приборами. Предмет изобретенияРегистр набора маршрутов для централизации сортировочных горок, состоящий из ряда отдельных секций, отличающийся тем, что каждая секция выполнена в виде рычажного коммутатора, имеющего контактный рычаг 3, номерное полукольцо 2 и полукольцо 1 с контактнымипружинами 10,13, осуществляющими коммутацию для набора маршрутов,в зависимости от установки вручную грифа 28 контактного рычага.
СмотретьЗаявка
2429, 03.10.1939
Матросов Ф. Г
МПК / Метки
МПК: B61L 19/10
Метки: горок, маршрутов, набора, регистр, сортировочных, централизации
Опубликовано: 01.01.1946
Код ссылки
<a href="https://patents.su/4-67389-registr-nabora-marshrutov-dlya-centralizacii-sortirovochnykh-gorok.html" target="_blank" rel="follow" title="База патентов СССР">Регистр набора маршрутов для централизации сортировочных горок</a>
