Анод электролизера для получения хлора и щелочи методом электролиза с ртутным катодом

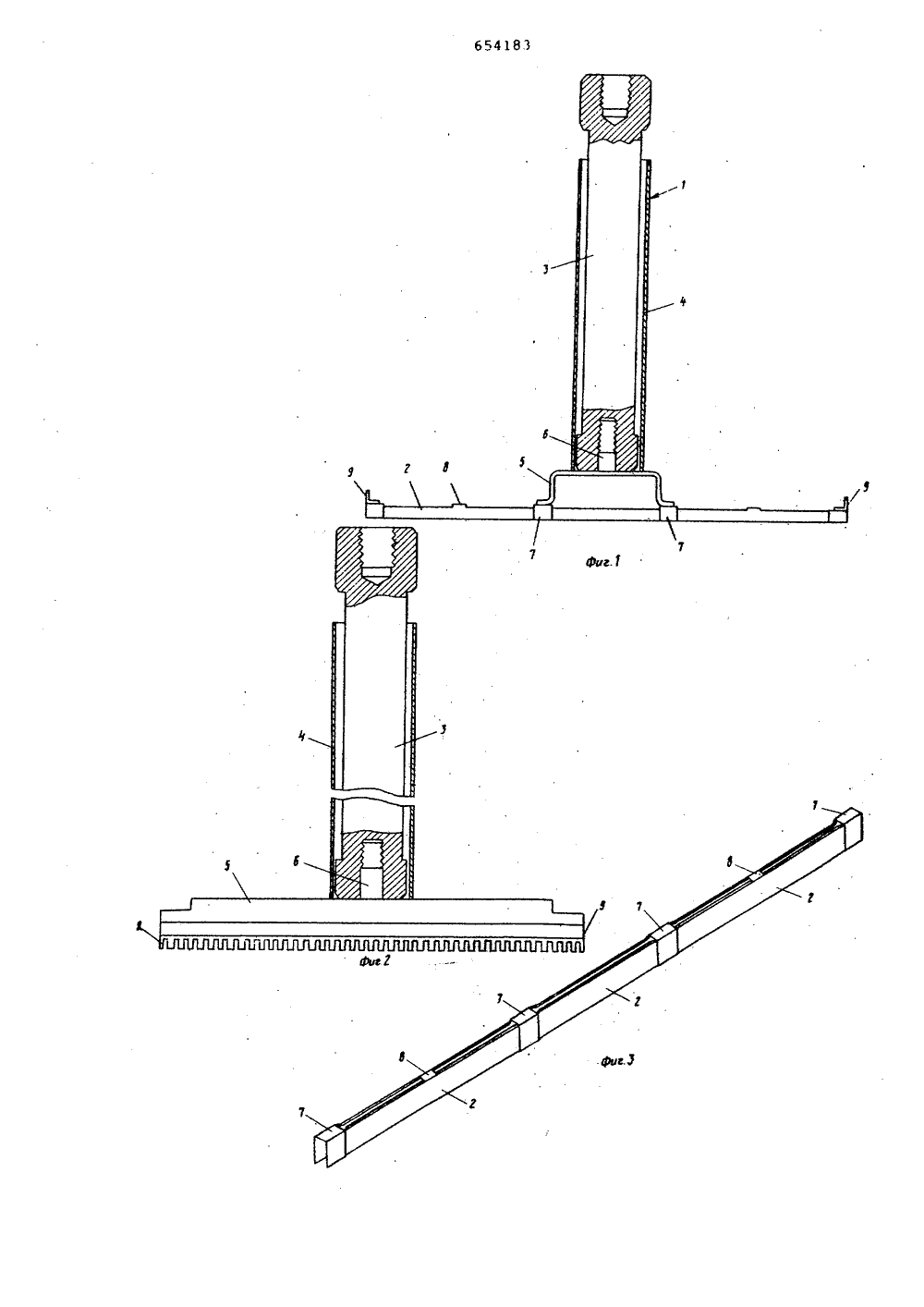

ОП ИСАНИЕИЗОБРЕТЕН ИЯК ПА 1 ЕН 1 У Сеюз Сфаетспми Сецыаенстмчакмм к Респубенк(22) Заявлено 2 а 02.7 С 2 2) 21 23) Приоритет31) 8490/73 В 1 3 брита осударствеииын комитет СССР ио делан изобретений и открытийпубликовано 250379 Бюллетень1 661.317.9(088.8) я 203.7 ата опубликования опнса 2) Автор изобретения Иностран нуш Юзеф ХенКраузеия) Иностранная фирмаиал Кемикал Индастриз Лимитед (Великобритания)) АНОД ЭЛЕКТРОЛИЗЕРА ДЛЯ ПОЛУЧЕНИЯ ХЛОРА И ЩЕЛОЧИ МЕТОДОМ ЭЛЕКТРОЛИЗА С РТУТНЫМ КАТОДОМвес тин 5 ди,щии Уве 20 Изобретение относится к устройствам, используемым в электролизерах с ртутным:катодом для получения хлора и щелочи электролизом растворов хлоридов щелочных металлов.Известен анод электролизера для получения хлора и щелочи методом электролиза с ртутным катодом, содер жащий токоподвод, соединенный с горизонтально расположенной титановойсеткой (1 .Недостатками такого анода являются сложность изготовления и высокое напряжение на электролизере.Известен также анод электролизера для получения хлора и щелочи методом электролиза с ртутным катодом, со-. держащий токоподвод, соединенный с рядом пластин из пленкообразующего металла, скрепленных токопроводящими перемычками. Перемычки выполнены из пленкообразующего металла в виде полос и расположены перпендикулярно к пластинам. Пластины приварены к пе ремычкам так, что расстояние между пластинами вдоль всей их длины остается постоянным 2 .Недостатками этого анода являются сложность изготовления и высокое напряжение на электролиэере, что приво дит к увеличенному расходу элект 1.ээнергии. Это вызвано тем, что в нзтнои конструкции количество пласрасположенное на единице площанезначительно, и ток, приходяся на одну пластину, довольно великличить количество пластин в известной конструкции нельзя, так как минимальное расстояние между ними обус 10 ловлено необходимостью прохожденияэлектрода сварочной машины.Цель изобретения - упрощение изготовления анода и снижение напряженияна электролизере.15 Это достигается тем, что в анодеэлектролизера для получения хлора ищелочи методом электролиза с ртутнымкатодом, содержащем токоподвод, соединенный с рядом пластин из пленкообразующего металла, скрепленйыхтокопроводящими перемычками, пережчки выполнены П-образной формы и пластины соединены перемычками попарно,.причем расстояние между пластинамив месте соединения перемычками больше расстояния между пластинами в других частях вдоль их длины,На фиг. 1 изображен прецлагаемыйанод, вид сбоку; на фиг. 2 - то же,вид . спереди; на фиг. 3 в ,две плас65418 тины, соединенные перемычками, в изометрии; на фиг. 4 - ряд пластин ано-,да, скрепленных перемычками, вид сверху; на фиг. 5 - график напряжения наэлектролизере .при различной плотности тока для известного и предлагаемого анодов.5Анод содержит токоподвод 1 и пластины 2. Токоподвод 1 состоит из стержня 3, окруженного трубкой 4, приваренной к мостикообразному элементу 5.Па горизонтальной части мостикообраз- Юного элемента 5 укреплена шпилька 6,ввинчиваемая в стержень 3. Трубка 4,крепежный элемент 5 и шпилька 6 изготавливаются из пленкообразующегометалла, нацример титана, а стержень 153 из металла, хорошо проводящего ток,например меди, алюминия.Пластины 2 соединены попарно П-образными перемычками 7 (см. фиг. 3).При этом расстояние между пластинамив месте соединения перемычками 7больше расстояния между пластинамив других частях вдоль их длины. Дляувеличения жесткости пластины могутбыть скреплены дополнительными перемычками 8, а по концам пластин приварены уголки 9. Пластины 2, перемычки 7 и . 8 и уголки 9 выполнены из.пленкообразующего металла, Напримертитана. Поверхность пластин 2 покрыта анодно-активным материалом, напри- фмер двуокисью рутения,Предлагаемый анод позволяет увеличить количество пластин на единицеплощади и благодаря этому уменьшитьнапряжение на электролизере. 35Например, был изготовлен предлагаемый анод (А) с пластинами высотой6 мм. Зазор между пластинами в месте 34соединения перемычками равен 4 мм, а зазор между пластинами в других час- . тях вдоль их длины составляет 2 мм. На ширине 27 см анод имеет"82 пластины.В известном аноде при той же ширине 27 см могло быть размещено только 54 пластины.,Напряжения на электролизере при различных плотностях тока при использовании известного (В) и предлагаемого (А) анодов показаны на фиг. 5.Как видно иэ графика, при использовании предлагаемого анода напряжение на электролизере на 6 меньше, дюем при использовании известного анода.формула изобретения Анод электролизера для полученияхлора и щелочи методом электролизас ртутным катодом, содержащий токоподвод, соединенный с рядом пластин,скрепленных токопроводящими перемычками, о т л и ч а ю щ и й с я тем,что, с целью упрощения изготовленияи снижения напряжения на электролизере, перемычки выполнены П-образной формы и пластины соединены перемычками попарно, причем расстояние между пластинами в месте соедине.ния перемычками больше расстояниямежду пластинами в других частяхвдоль их длины.Источники информации, принятыево внимание при экспертизе1. Патент франции 9 1321363,клВ 01 К, 04.02.63.2, Заявка ФРГ М 2135873,кл. 121(06, 25.01.73.654183 Фиг. Ф с Гдмг Ф 9 Ф У,ЕЪг оставитель А. ехред И.Петко ебеннико дактор Тираж 719 арственный комите елам изобретений 5, Иоскна, Ж,каз 13 одпис ССР ткрытийушская наб.,илиал ПЦП Патен Ужгород, ул. Проектна
