Аппарат для репозиции, компрессии и дистракции костных отломков

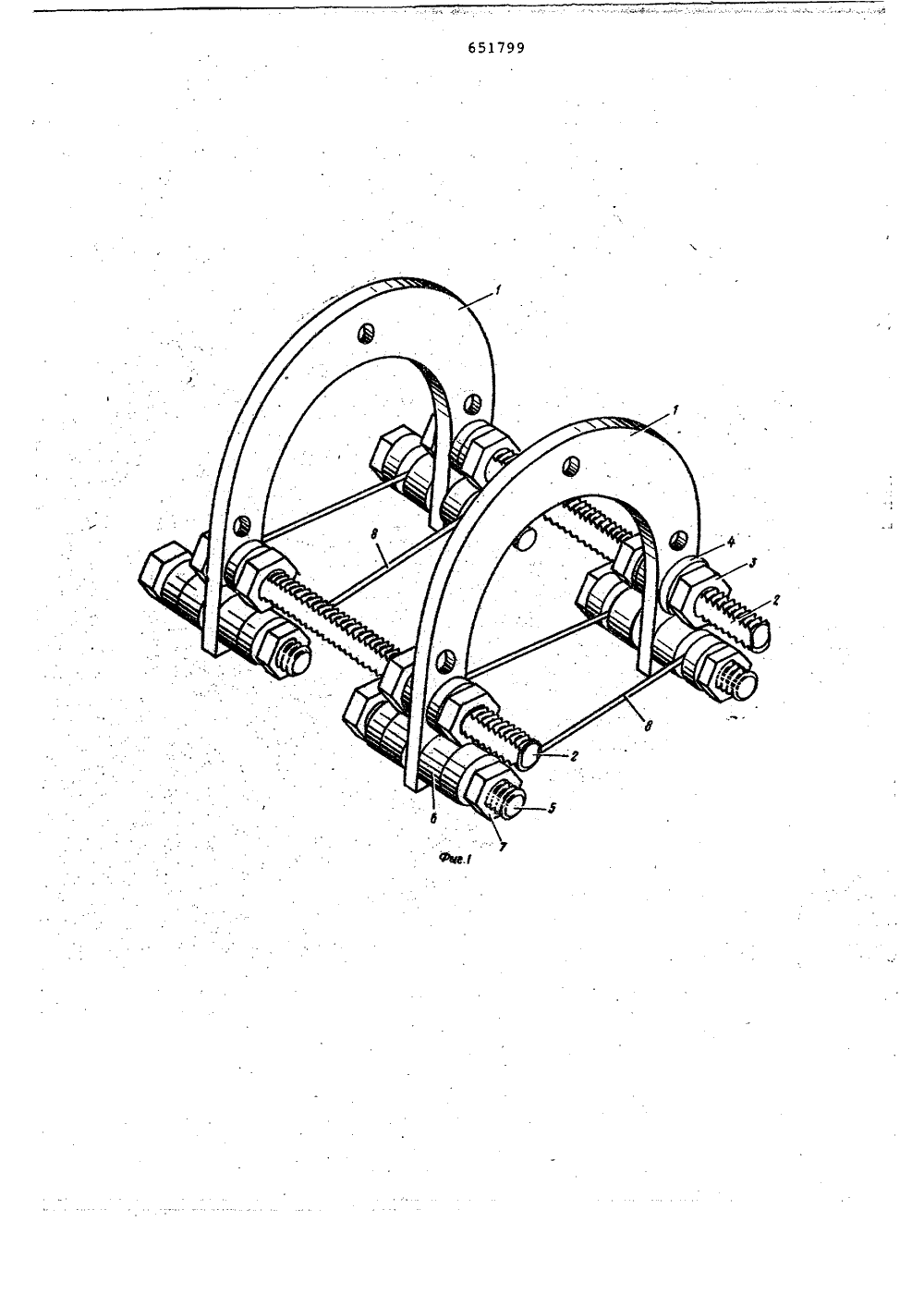

(73) Зайвитель ный Ордена Тр атологии и ор Знамени институН.Приорова,ового Краснопедии имени ентра .тра(54) АППАРАТ ДЛЯ РЕПОЗИЦИИ, КОМПРЕССИИ И ДИСТРАКЦЙИ КОСТННХ ОТЛОМКОВ ся поечиваюпускаег, под 3Изобретение относится к медицине,а именно к травматологии, и предназначено для .лечения повреждений костей фаланг пальцев.Известен аппарат для репоэиции,компрессии и дистракции костных отломков, который содержит скобы, связанные между собой дистракторами и снабженные спицедержателями со спицами 1.3,Однако этот аппарат не позволяетвправлять костные отломки в трехплоскостях и не обеспечивает необходимую жесткость фиксации отломков,:что затягивает сроки леченияЦельуо изобретения является обеспечение вправлениякостных отломков втрех плоскостях и повышение жесткос-,ти фиксации.Цель достигается тем, что предлагаемый аппарат снабжен репонирууощими устройствами, установленными навершинах и на браншах скобвыполненными в видеподвижно связанныхмежду собой штанг с фиксаторами,спицедержатель выполнен в виде бол.тов, установленных на концах скоб,шайб и гаек,.а дйстракторы в местесоединения со скобой снабжены полусферическими шайбами. На фиг.1 изображен аппарат длярепозиции, компрессии и дистракциикостных отломков, общий виду нафиг.2 - репонируящее устройство5 общий видтАппарат содержит две одинаковыескобы 1, соединенные между собойдвумя раздвижными дистракторами 2при помоэуи раздвижных гаек 3 и полусферических шайб 4, На концах скобустановлены спицедержатели, содержащие болты 5 с шайбами б и гайкой 7для натяжения и Фиксации спиц 8, проведенных через костныеотломки Фаланг. В эажимных болтах имеетдве продольные прорези, обеспщие проведение двух спиц, промых через отломок кости фалануглом друг к другу.Репонирующее устройство аппарата(фиг.2) обеспечивает перемещениескоб с зафиксированнаачи в них костными отломками и состоит иэ трех:основных штанг. Штанга 9 на одномконце имеет Фиксатор 10 с прореэьуои винтом 11, обеспечивауощие неподвижное.закрепление на одной иэ скобаппаратаДругой конец штанги 9 выполнен в виде ушка 12, в котором может ф перемещаться с помощьв двух гаек3 651 13 винтовой конец штанги 14 для обеспечения перемещения скоб, Другой конец штанги 14 имеет Фиксатор 15 с прорезью и винтом 16, аналогичнььщ фиксатору 10 на .штанге 9, для подвижного закрепления на второй скобе.Аппарат используется следующим образом. После прбведения по две спицы 8 в каждый отломок одни концы спиц Фиксируются в прорезях на болте между шайбами б посредством затягивания гайки 7. Натяжение спиц 10 обеспечивается оворачиванием противоположного болта на 20-30 , После пбворотаболта для Фиксации спиц в натянутом положении производится затягивание гайки 7 данного болта 5. .15 После наложения аппарата и Фиксацйи, костйьф отломков в скобах аппарата приступают к репозиции отломков.Для устранения смещения отломков: по длине вращают раздвижные гайки20 3 раздвижных:дистракторов , 2 аппа- рата. После устранения смещения отлом,ковпо длине на скобы накладываются два репонирующих устройства: одно фиксирует вершины скоб аппарата и обеспечивает вправление под углом и по ширине в сагитальной плоскости, другое устройство Фиксируется на браншах скоб и обеспечйвает устранение угловога смещения и смещения по ширине во Фрочтальной плоскости. После фиксации репонирующих устройств на айпарате и перед репозиции костных отломков гайки 3 раздвйжньи дистракторов 2 освобождают, а йбсЛе репб. зйции опять затягивают. . 35Для "репозиции угловых Смещений вращают соответствующую гайку 17 при 799 4расслаблении противоположной гайки,для репозиции отломков по шириневращают гайки 13 штанги 14. Послерепозиции суставных концов.раздвижные гайки 3 дистракторов 2 закрепляют, а репонирующее устройство уда"ляют.Аппарат может быть применен Какдля репозиции и Фиксации костнымотломков Фаланг в положении их комп-,рессии или дистракции, так и дляудлинений культи Фаланг пальцев, Формула изобретенияАппарат для репозиции, компрессиии дистракции костных отломков, содержащий скобы, связанные между собойдистракторамии снабженные спицедержателями со спицами, о т л и ч а ющ и й с я тем, что, с целью вправ- "ления костных отломков в трех плоскостях и повышения жесткости фиксации, аппарат снабжен репойирующимиустройствамй, установленными на вершинах и на браншах сноб, выполненными в виде подвижно связанных между..собой штанг с фиксаторами, спицедер-жатель выполнен в виде болтов, уста-,:новленнйх на концах скоб, шайб и,гаек, а дистракторы в месте соединения со скобой снабжены пЬлусферичес-,кими шайбами,Источники инФормации, принятыево внимайие при.зкспертизе 1. Авторское свидетельство СССРМ 122245, кл. А 61 .В 17/18, 1956.Филиал ППП Патентф, г.ужгород, ул. Проект э 906/4 Тираж 671 ЦНИИПИ Государственного по делам изобретеии 113035, Москва, Ж, Ра
