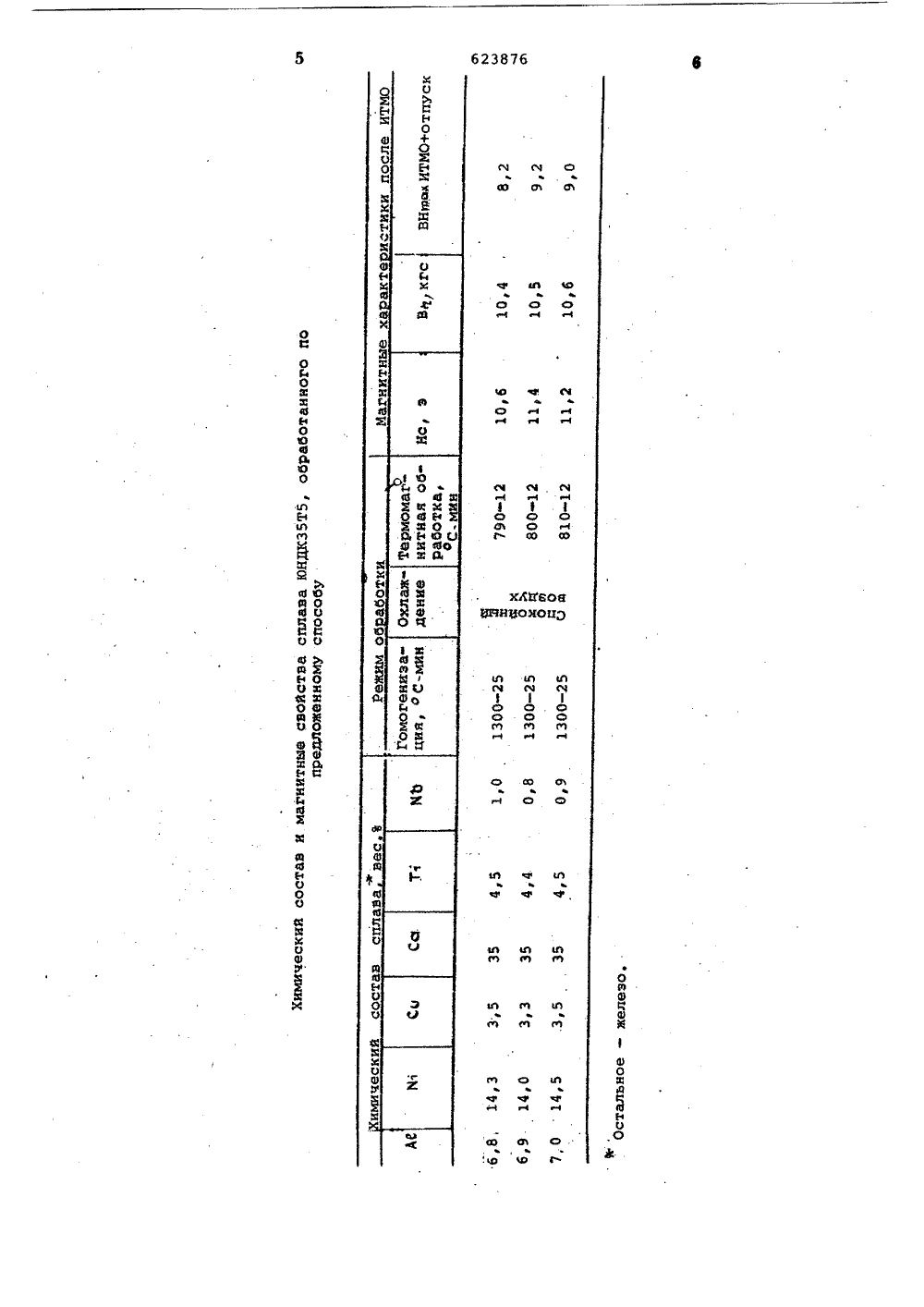

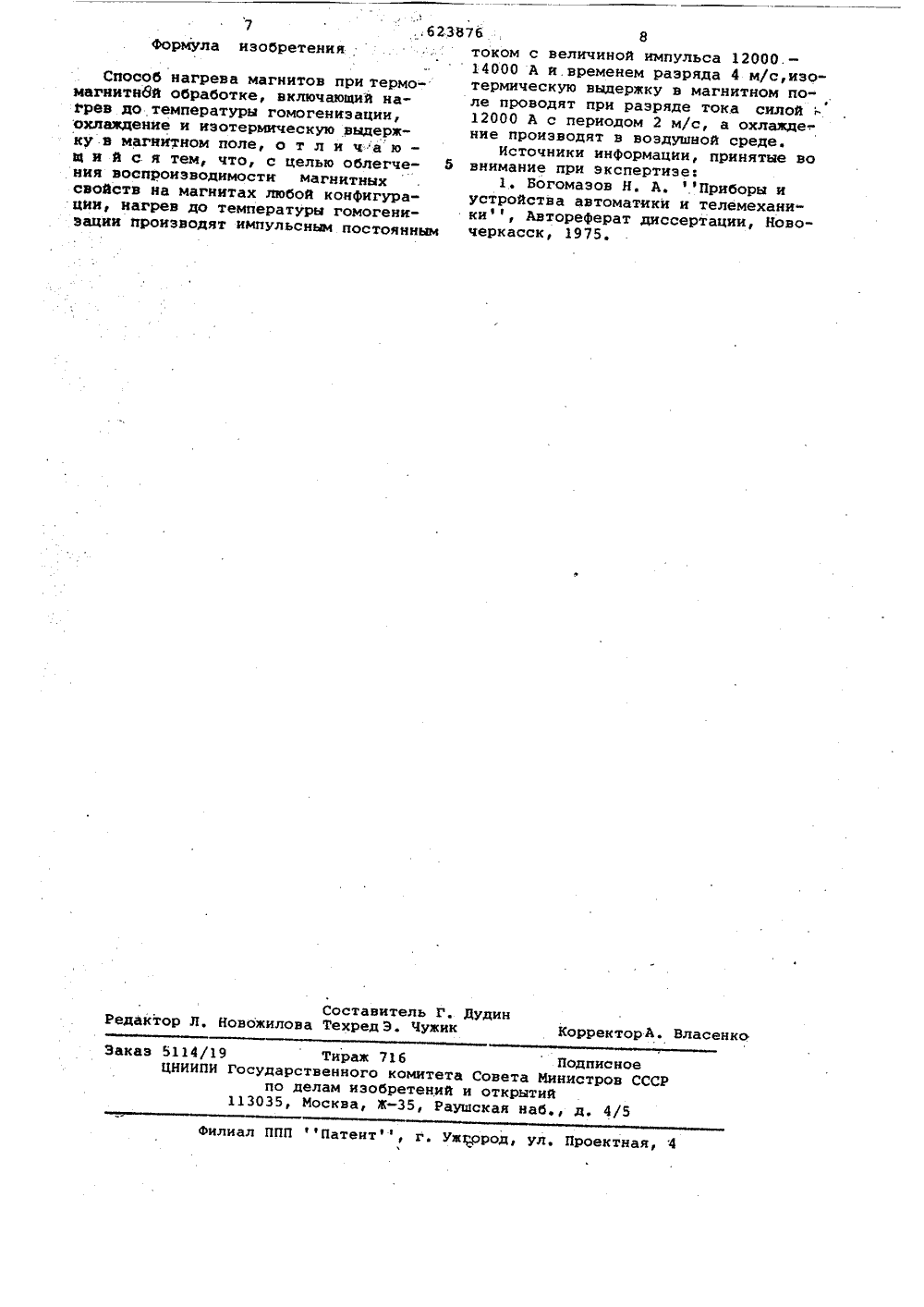

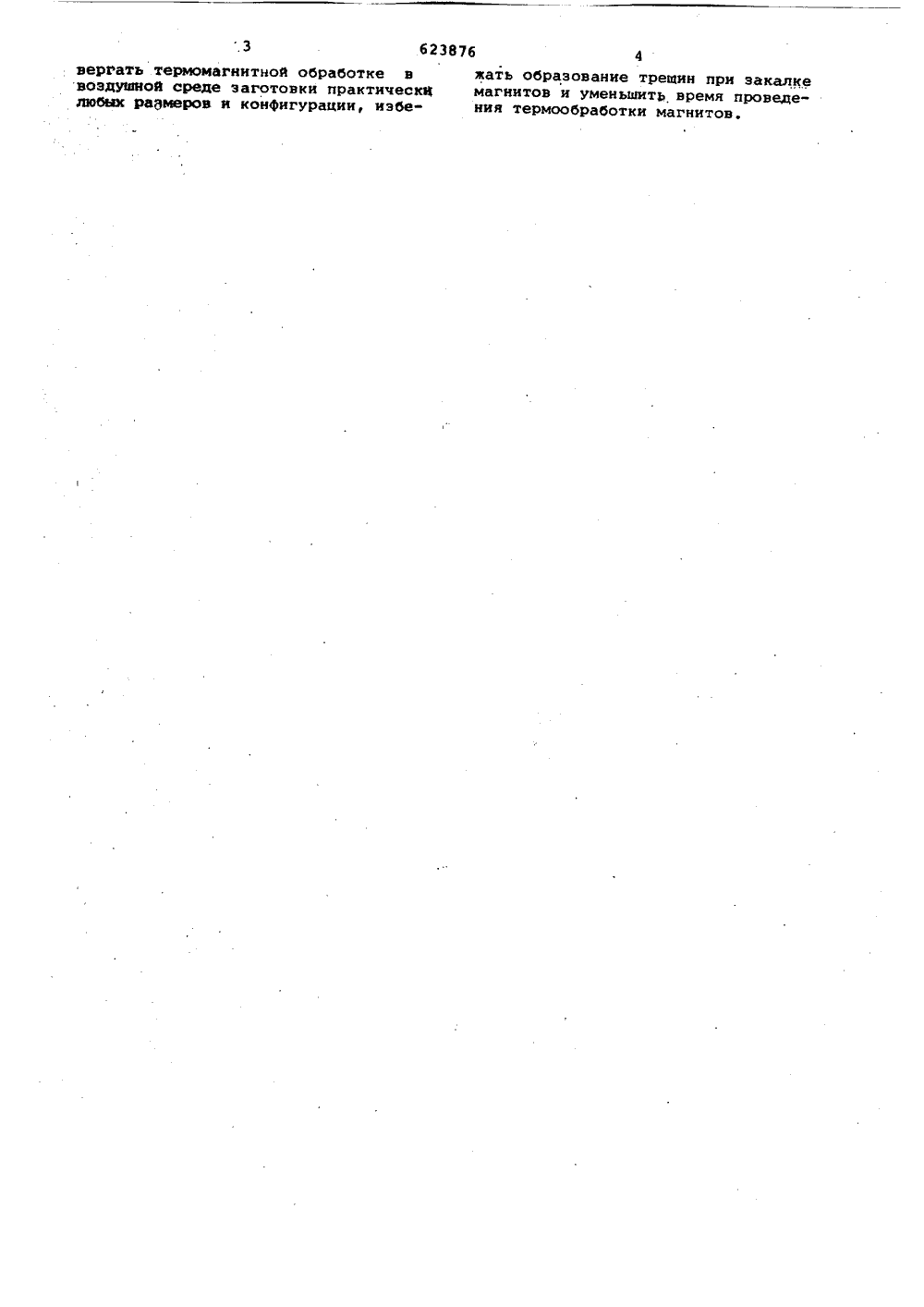

Способ нагрева магнитов при термомагнитной обработке

Номер патента: 645756

Опубликовано: 05.02.1979

Авторы: Мышенкова, Радченко, Фирсенков, Шестакова

МПК: B22F 3/24

Метки: магнитных

...осуществляемой многократным термоциклированием с нагревом и охлаждением в интервале тем -25ператур 10 СОС )2 .Недостатком этого способа является низкий выход годных спеченных ферритовых сердечников с прямоугольнойпетлей гистерезиса, составляющей 525.ЗО Кроме того, изделия обладают низкми характеристиками влагоустойчивости и временной стабильности.Отбраковка проводится по стабильности амплитуды сигнала неразрушаемой единицы, по времени перемагничивания и по отношению сигнала разрушенной едицы к амплитуде сигнала неразрушенной единицы.Целью изобретения является повышение выхода годных спеченных ферритовых сердечн.ков с прямоугольной петлей гистереэиса.для достижения поставленной цели предложен способ обработки магнитных иэделий,...

Номер патента: 380747

Опубликовано: 01.01.1973

Автор: Кавалерова

МПК: C22F 1/00

Метки: магнитных, термомагнитной

...алюминий и магнитопроводов из низкоуглеродистой стали, работающих при температурах до 620 С.Известен способ термомагнитной обработки магнитных систем, включающий закалку магнитов в магнитном поле при 1200 - 1300 С, отпуск магнитов при 550 - 650 С в течение не менее 200 час, намагничивание магнитных систем до насыщения, температурную стабилизацию при 650 - 680 С и частичное размагничивание на 3 - 10%.С целью повышения стабильности магнитных систем в течение до 1000 час при 500 - 620 С по предлагаемому способу перед операцией намагничивания одновременно с отпуском магнитов проводят отпуск магнитопроводов при 600 в 6 С.По предлагаемому способу проводят следующие операции: закалку магнитов в магнитном поле,при 1200 в 13 С, отпуск...

Номер патента: 597725

Опубликовано: 15.03.1978

Авторы: Довнар, Смоляк

МПК: C21D 1/04

Метки: магнитных

...ведут при этой температуре.Обработку магнитных материалов попредлагаемому способу осуществляют следующим образом,Обрабатываемый материал нагревают дочемперат,ры аустенизации, что соответствует превращению исходной структуры, обладающей магнитными свойствами, в аустенит,Составитель П, ЛапинРедактор Н, Корченко Техрец Э. Чужнк Корректор И, Гоксич Заказ 228721 Тираж 716 Подппсное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113038, Москва, Ж, Раущскаа набд, 4/8Филиал ППП фПатентф, г, Ужгород, ул, Проектная, 4 являющийся парамагнетиком, после чего нсгретый материал с аустенитной структуройохлаждают до температуры относительнойустойчивости аустенита. Обработку при этойтемпературе ведут...

Номер патента: 1539473

Опубликовано: 30.01.1990

Авторы: Копылов, Салихов

МПК: F24F 3/16

Метки: вентиляционного, воздуха

...внутреннего воздуха, при достижении которой происходитотключение электропечи 10 от источни, ка 22 электрического тока. При понижении температуры внутреннего воздуха ниже заданной температуры реле 23осуществляет подключение электропечи10 к источнику 22 электрического тока.Нагретый в электропечи О воздух 40.затем очищается во входной насадке 31от механических примесей, в адсорбирующем фильтре 12 - от содержащихся ввоздухе вредных газообразных составляющих, а в бактерицидном фильтре 13 45окончательно очищается (обеззараживается), после чего поступает в ингалятор 11,В ингаляторе 11 очищенный и обеззараженный воздух приобретает определенОные лечебные .свойства и затем через .распредилительную решетку (не показано) подается в помещение 1,Для...

Номер патента: 1796340

Опубликовано: 23.02.1993

Автор: Липатов

МПК: B23B 1/00

Метки: механической, нагревом, слоя, срезаемого

...пленку пропускают электрический разряд, посредством которого участок обрабатываемой поверхности на гревают до температуры, составляющей (30 - 35%) от температуры плавления обрабатываемого материала, Такой перепад температур. позволяет устранить образование трещин и глубоких структурных измене ний, превышающих величину снимаемого припуска. Заданный перепад температур обеспечивается посредством подвода необходимой мощности разряда и его длительности, а также пропусканием 45 электрического разряда через пленку диэлектрической жидкости, при котором по сравнению с пропусканием разряда через ваздушнь 1 й промежуток значительно.стабилизиру 1 отся параметры разряда и темпера туры нагреваемого слоя детали. После пропускания электрического...
