Бухтодержатель

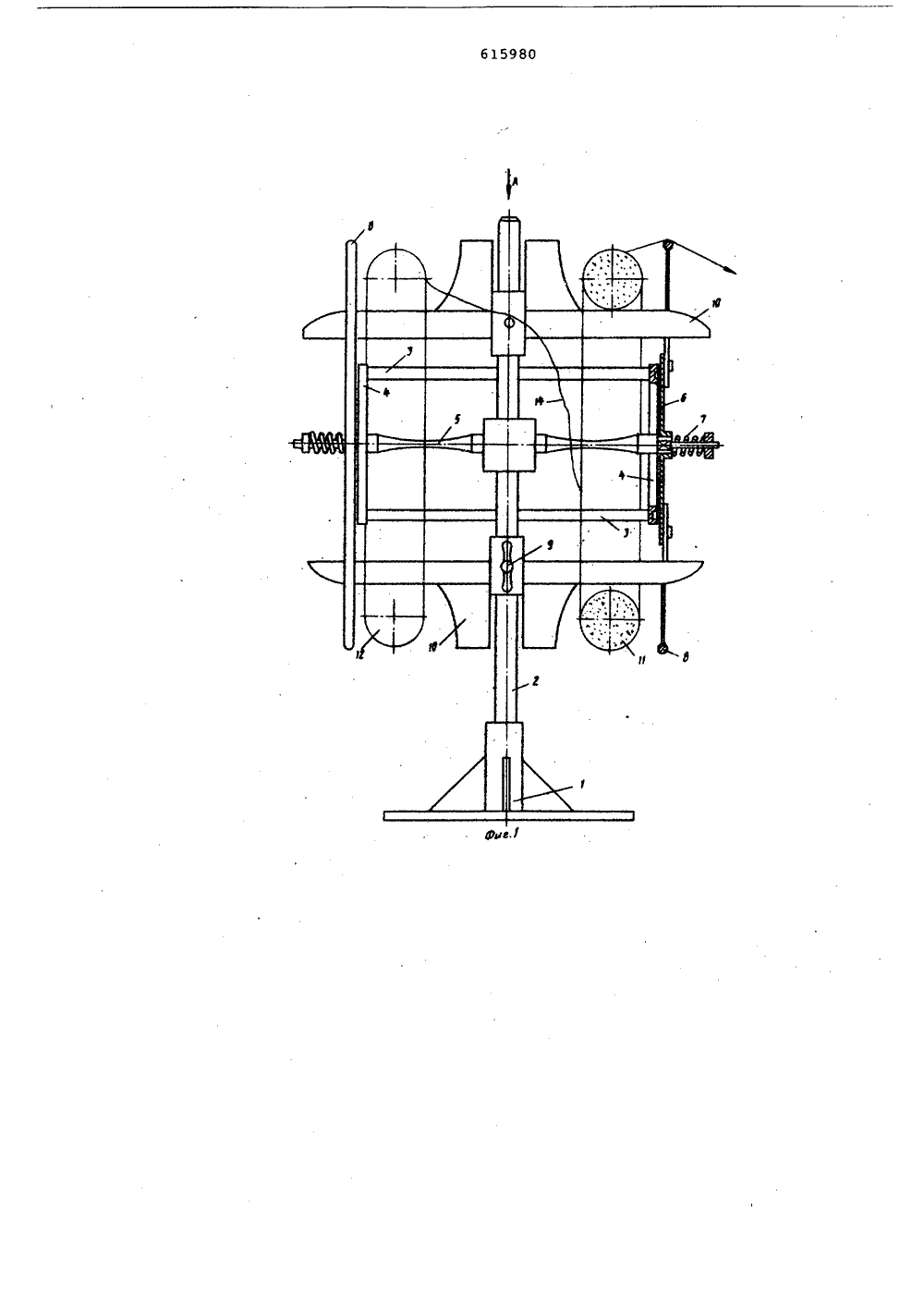

Союз Сееетскик Социалистических Республик(43) Опубликовано 2 киГосуаарствеиный комн еСовета Министров СССРоо аеяам изобретенийи открытий К 621. 771. 07.78,бюллетень45) Лата опубликования описания 12067 Авторыизобретени в и А.Ф.Тупиков Г пытное производственно-техническое предприяти Энерготехпромносится к устройстпроволоки в процессе ногоь мот микол я благо- бухтодерна стойлнен нымн ских ба- змещены Изобретение отвам для размоткиее обработки.Известен бухтодержатель, содержащий основание, на котором с возможностью поворота смонтирован узел уста-. новки мотка, состоящий из вертикальной стойки с жестко закрепленными на ней консолями для фиксирования мотка н рамкой. На вертикальной стойке шарнирно установлены прижимы, предназначенные для удержания витков мотка 11) .29 Конструкция известного бухтодержателя при переработке проволоки,имеющей относительно большую жесткость и при большой скорости разматывания не гарантирует упорядоченныйсход витков проволоки с мотка: присъеме витков с торца мотка, обращенного к перерабатывающему станку, упругие силы в витке могут .казатьсябольше усилия прижима и витки будутсходить в виде спирали, при съемевитков, находящихся внутри мотка, неисключено перепутывание проволоки истаскивание с консоли бухтодержателячасти мотка. Это ограничивает производительность перерабатывающего оборудования,роме того, с помощью извест б одержателя можно разматыват к олько одного размера.НаиболеЕ близким к изобретению по конструкции узла установки мотка является устройство для раэмотки прово локи, содержащее основание, на котО" ром с воэможностью фиксированного по ворота установлена стойка с консолядля укладки мотков и отклоняющими жесткое крепление отклоняющего кольца ограничивает технологические возможности этого устройства.Целью изобретения является повышение качества размотки путем улучшения условий схода витков с разматываемого мотка.Укаэанная цель достигаетсдаря тому, что предлагаемыйжатель снабжен закрепленнымике упругими элементами, выпов виде консольных цилиндричелок, а отклоняющие кольца рана свободных концах этих балок.На фиг,1 изображен предлагаемый бухтодержатель 1, общий вид с частичным разрезом; на фнг. 2 - то же, вид сверху.Бухтодержатель имеет основание 1, на котором с возможностью фиксированного поворота установлена стойка 2 с жестко закрепленными на нейкронштейнамч 3. На кронштейнах симметрично относительно стойки установлены упорные кольца 4. На стойке 2 закреплены гибкие элементы 5, на которых с большим зазором и без возможности вращения установлены диски б, прижатые к упорным кольцам 4 прижимами 7. На дисках б закреплены отклоняющие 10 . кольца 8. На стойке 2 крепежными эле ментами, например болтами 9 закреплены переставные консоли 10, предназначенные для удержания мотков 11 и 12, На верхней консоли 10 закреп лены два,кронштейна,13 (Фиг.2), на один из которых укладывается участок.14 проволоки, соединяющий мотки 11 и 12.В процессе работы йапример, правильно-отрезного станка проволока с 33 мотка 11 сматывается, опираясь. на кольцо 8. Под действием усилия натяжения проволоки отклоняющее кольцо 8 непрерывно меняет свое положение, ос" таваясь эксцентричным относительйо мотка 11, что создает наиболее благоприятные условия для скольжения проволоки по отклоняющему кольцу. При движении кольца 8 диск б скользит поупорному кольцу 430Для установки второго мотка 12 сосвободных консолей 10 снимают отклоняющее .кольцо 8, не прекращая разматывания мотка 11, укладывают на консоли моток 12, устанавливают на местокольцо 8 и производят подготовку мот 35ка 12 к переработке: развязывают иудаляют упаковочную проволоку, подготавливают концы проволоки мотка.Затем передний конец проволоки мотка 12 стыкуют с задним концом проволоки мотка 11. При необходимости со стыка удаляют грат. Затем участок 14 проволоки, соединяющий мотки, укладывают на соответствующий кронштейн 13. 45 Когда моток 11 будет полностью израсходован, участок 14 проволоки, соединяющий мотки, натянется и повернет ось 2 с закрепленными на ней консолями 10, моток 12 займет положение мотка 11, на освободившиеся консоли можно укладывать следующий моток.При подготовке бухтодержателя к разматыванию мотков другого размера необходимо ослабить болты 9 и передвинуть консоли 10 на стойке 2 в нуж-. ное положение.установка отклоняющего кольца с возможностью упругого перемещения улучшает условия скольжения проволоки по кольцу, Установка консолей с возможностью их Фиксированного смещения по стрйке позволяет использовать бухтодержатель для раэмотки мотков различных размеров. Благодаря этим преимуществам предложенного бухтадержателя.повышается производительиость перерабатывающего оборудования.Формула изобретенияБухтодержатель, содержащий основание, на котором с воэможностью Фик.- сированного поворота установлена стойка с консолями для укладки мотков проволоки и отклоняющими кольцами, о тл и ч а ю щ и й с я тем, что, с целью повышения качества размотки, ои снабжен закрепленными на стойке упругими элементами, выполненными в виде консольных цилиндрическихбалок, а отклоняющие кольца размещены на свободных концах консольных цилиндрических балок,Источники информации, принятые вовнимание при экспертизе:1. Авторское свидетельство СССР9 57950, кл, В 21 С 47/22, 19402, Авторское свидетельство СССР Р 214484, кл. В 21 С . 47/20, 1967.615980 Составитель Вий Техред И.Кли Муконии Корректор Д,Мельниченко Редактор Г оте тираж 1087 Под осударственного комитета Сов по делам изобретений и о Москва, Ж, Раушская наб
