Способ определения характеристик электронно-механических балансовых спусковых регуляторов

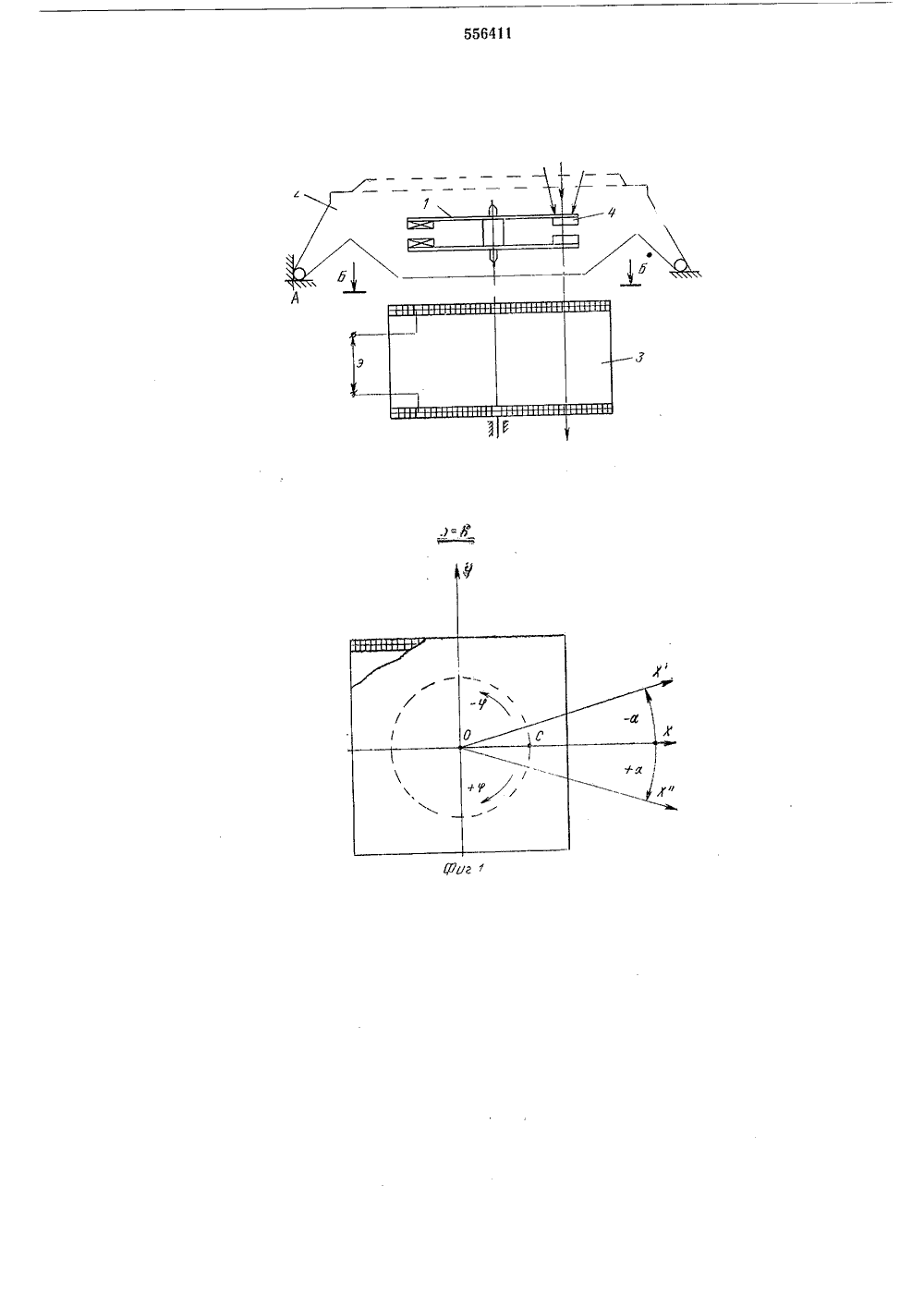

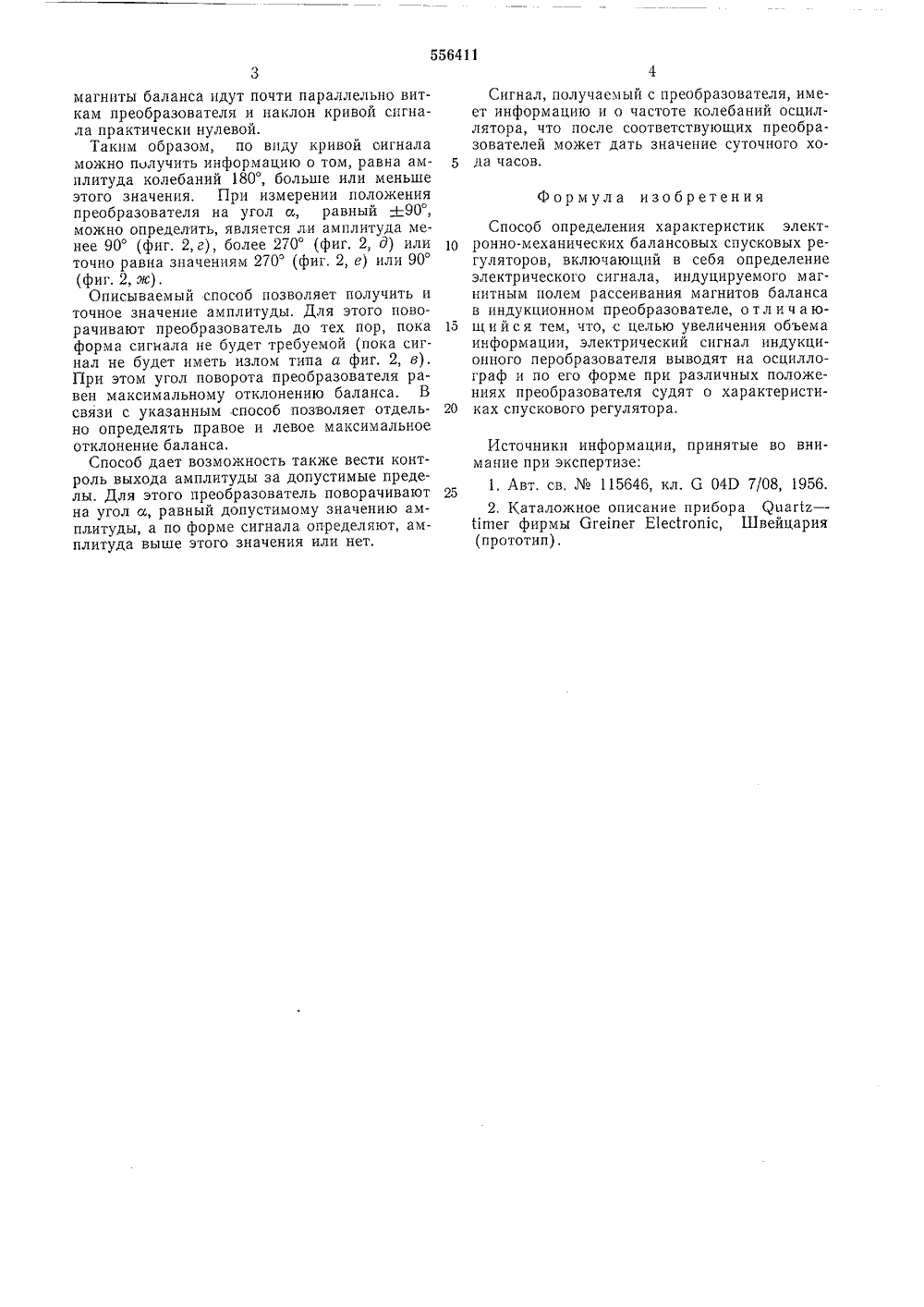

п) 5564 И Союз Советских Социалистических Республик) Приоритет Гасударственных комите Совета Министров ССС по делам изобретений(53) УДК 681,112(088,8) Опубликовано 30.04.77, Бюллетень Ме крытни Дата опубликован описания 13.06.7(54) СПОСОБ ОПРЕДЕЛЕНИЯ ХАРАКТЕРИСТИК ЛЕКТРОННО-МЕХАНИЧЕСКИХ БАЛАНСОВЫХ СПУСКОВЫХ РЕГУЛЯТОРОВИзобретение относится к способам контроля приборов времени,Известен способ 1) определения амплитуды колебаний баланса, согласно которому определяют конечные положения баланса при колебаниях. Недостатком этого способа является то, что с его помощью можно измерять амплитуду в пределах до 180.Наиболее близкий к описываемому способ 2 включает в себя определение электрического сигнала, индуцируемого магнитным полем рассеивания магнитов баланса в индукционном преобразователе.Однако при таком способе используют только информацию о времени между смежными электрическими импульсами и объем информации ограничен.При описываемом способе электрический сигнал индукционного преобразователя выводят на осциллограф и по его форме при различных положениях преобразователя судят о характеристиках спускового регулятора. Это позволяет увеличить объем информации.На фиг. 1 приведена схема взаимного положения поверяемых часов и индукционного преобразователя; на фиг. 2 и 3 показана форма сигнала индукционного преобразователя при различных угловых положениях преобразователя (а) относительно баланса и различных значениях амплитуды колебаний баланса,При описываемом способе баланс 1 (фиг.1)поверяемых часов 2 устанавливают так, чтобыего ось была перпендикулярна к осп индукционного преобразователя 3, При этом преобразователь должен быть по высоте и диаметрувитков катушки больше 2 Й, где Я - расстояние от оси баланса до максимально удаленнойот нее точки магнита 4,Преобразователь должен иметь возможность10 поворота на угол а, замеряемый от оси Х, являющейся линией, соединяющей проекцию Ооси баланса и проекцию С центра магнитов вположении равновесия баланса на плоскость,перпендикулярную к оси баланса,15 Часы устанавливают на измерительную позицию А так, чтобы проекция оси баланса совместилась с центром преобразователя, а проекция центра магнитов лежала на оси ОХ.Если амплитуда колебаний баланса меньше20 180, то на осциллографе наблюдают сигнал,приведенный на фиг, 2, а.У сигнала нулевое значение либо при нулевой скорости баланса, либо когда магнитыбаланса скользят параллельно виткам преоб 25 разователя. При амплитуде колебаний выше180 сигнал имеет форму, приведенную нафиг. 2, б. В течение четверти периода у сигнала наблюдается два пика. Если амплитударавна 180, у него появляется излом а, выЗО званный тем, что вблизи крайнего положениямагниты баланса идут почти параллельно виткам преобразователя и наклон кривой сигнала практически нулевой.Таким образом, по виду кривой сигнала можно получить информацию о том, равна амплитуда колебаний 180, больше или меньше этого значения, При измерении положения преобразователя на угол к, равный +.90, можно определить, является ли амплитуда менее 90 (фиг. 2,г), более 270 (фиг. 2, д) или точно равна значениям 270 (фиг. 2, е) или 90 (фиг, 2, к),Описываемый способ позволяет получить и точное значение амплитуды. Для этого поворачивают преобразователь до тех пор, пока форма сигнала не будет требуемой (пока сигнал не будет иметь излом типа а фиг, 2, в). При этом угол поворота преобразователя равен максимальному отклонению баланса. В связи с указанным способ позволяет отдельно определять правое и левое максимальное отклонение баланса,Способ дает возможность также вести контроль выхода амплитуды за допустимые пределы. Для этого преобразователь поворачивают на угол а, равный допустимому значению амплитуды, а по форме сигнала определяют, амплитуда выше этого значения или нет. Сигнал, получаемый с преобразователя, имеет информацию и о частоте колебаний осциллятора, что после соответствующих преобразователей может дать значение суточного хо да часов.Формула изобретенияСпособ определения характеристик элект ронно-механических балансовых спусковых регуляторов, включающий в себя определение электрического сигнала, индуцируемого магнитным полем рассеивания магнитов баланса в индукционном преобразователе, о т л и ч а ю щ и й с я тем, что, с целью увеличения объемаинформации, электрический сигнал индукционного перобразователя выводят на осцичлограф и по его форме при различных положениях преобразователя судят о характеристи ках спускового регулятора.Источники информации, принятые во внимание при экспертизе:1. Авт. св. Мо 115646, кл. 6 04 Р 7/08, 1956.2. Каталожное описание прибора Яиаг 1 к -1 ппег фирмы бге 1 пег Е 1 ес 1 гоп 1 с, Швейцария (прототип).
