Устройство для надевания уплотнительных колец

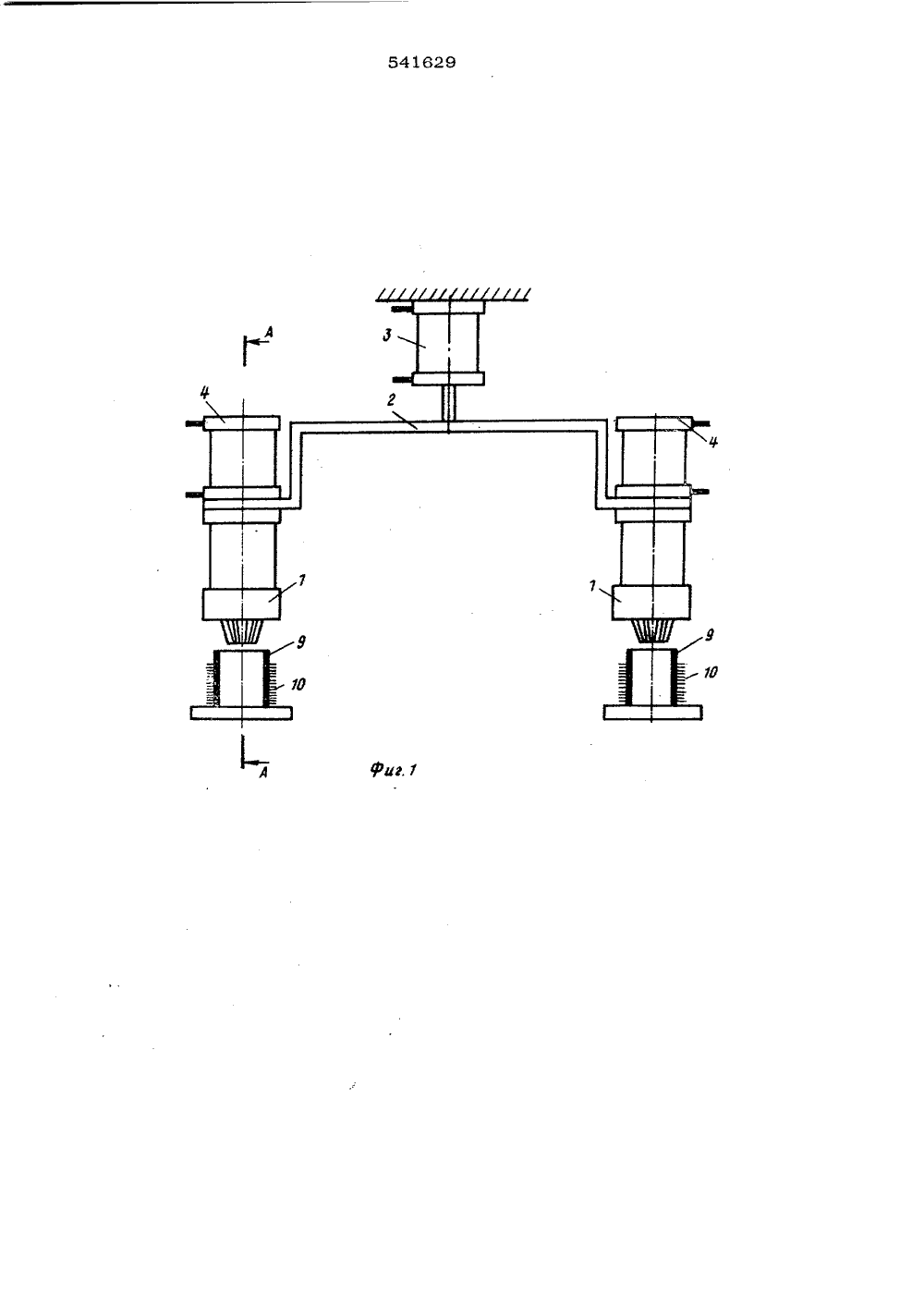

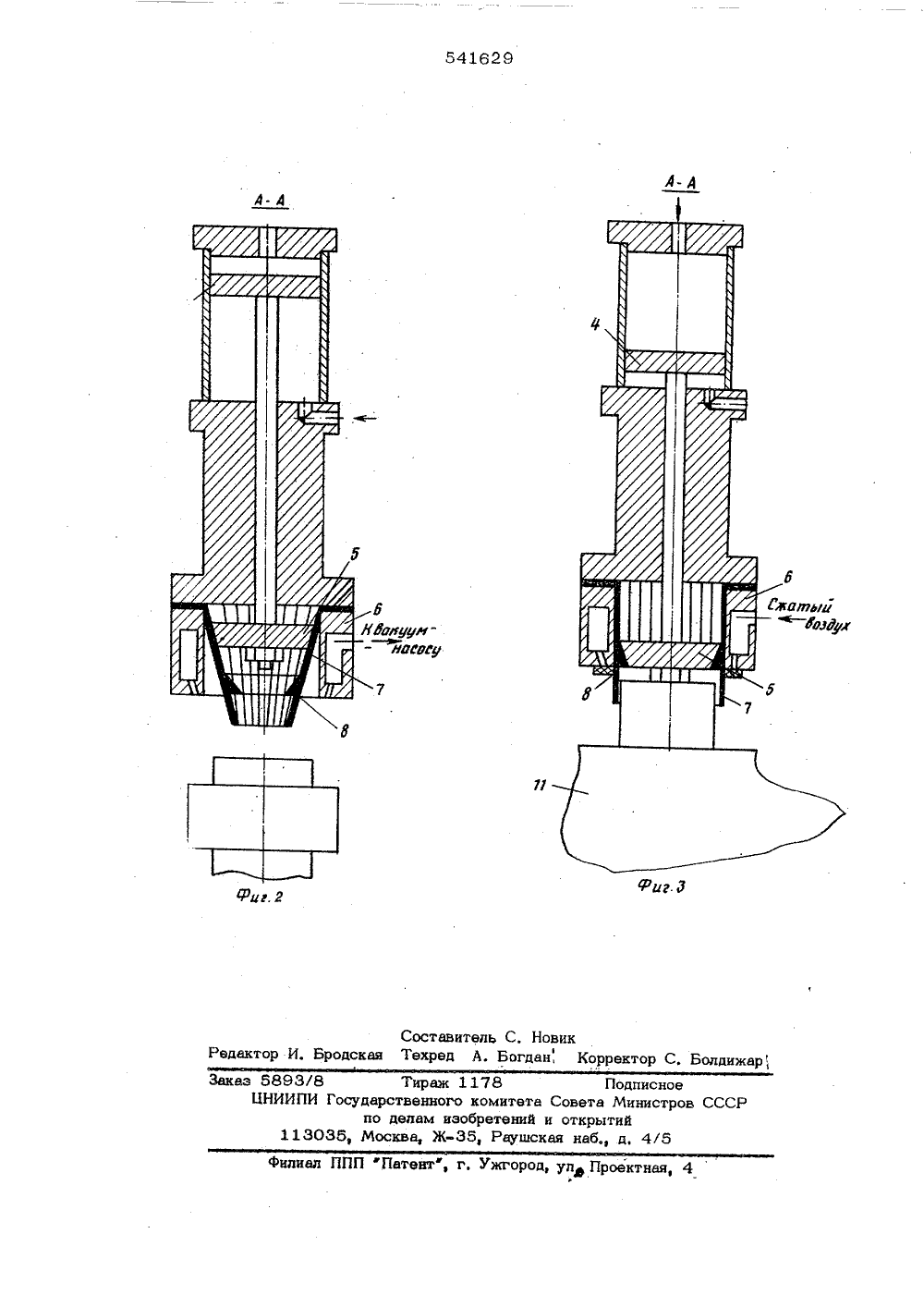

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДИеаДЬОВМ Союз Советских Социалистичесаа Республик(22) Заявлено 2 с прнсоединенн 51) М. Кл.В 23 Р 19/О В 23 Р 19/О м заявки М осударстаенньй камаСааета Мнннстраа ССпо денем нзоаретеннен еткрытнй(72) Авторы изобретен елевич и С. В. Бой О,Государственный институт по проектированию завод санитарно-технического оборудования) Занвител 4) УСТРОЙС ЛЯ НАПЕВАНИЯ У ИТЕЛЬНЫХ КОЛЕ лоненный ко внутренней образующей цангипод углом, равным углу конуса.На фиг. 1 изображено предлагаемое устройство в положении перед захватом уплотннтельных колец иэ магазина, общий вид;иа фиг, 2 - разрез А-А на фиг. 1; на фиг.,3 - то же, в момент надевания уплотнительного кольца на ниппель,Предлагаемое устройство состоит из двуголовок 1, связанных с помощью кронштей-на 2 со штоком силового цилиндра 3.Каждая головка снабжена дополнительным,силовым цилиндром 4, на конце штока которого закреплен конус 5,В нижней части с кольцевой канавк присосом. Между к 6 закреплена цанга дельных лепестков, ной стали и распол Каждый лепесток с лоненным ко внутре ности цанги под угл 5. Кольцевая канввк и нак 25 Изобретение относится к технологическооснастке механосборочного производства иможет найти применение в различных отрас-лях техники прн сборке эластичных и упругих колец с базовой деталью, в частностирезинового уплотнительного кольца с ниппе-лем радиатора,Известно устройство для надевания уплонительного кольца на базовую деталь 1).Это устройство содержит магазин колец иперемещаемую от силового цилиндра сбороч тьую головку, снабженную нневмоприсосам,Известное устройство не обеспечивает деформации взятого пневмоприсосом из магазина уплотнительного кольца и тем самымснижает надежность процесса сборки.В предлагаемом устройстве этот недосток устранен, так как сборочная головкаснабжена дополйитедьным силовым цилиндром, на торце корпуса которого смонтирована цанга, причем лепестки цанги на внутреней поверхности имеют выступ, а шток дополнительного цилиндра на конце несет конус, воздействующий изнутри на лепесткцанги. Гри этом выступ имеет профиль,головки. имеется втулкай, являющаяся пневмо-рпусом головки и втулкой7 р выполненная из отизготовленныхиз пружинженных на окружности,абжен выступом 8, нылиней образующей новерх 4ом, равным углу конусаа втулки 6 соединена с541629 вакуум-насосом и системой сжатого возду-ха.Кроме того, устройство снабжено двумямагазинами, каждый из них выполнен в видеполой трубы 9 с пакетом резиновых уплот-нительных колец 10, которые необходимонадеть на ниппели 11 радиаторов,Устройство работает следуюшим образом,В исходном положении (см,фиг, 1 и 2)головки 1 находятся над магазином 9, шток рсилового цилиндра 4 с конусом 5 - в верхнем крайнем положении, а кольцевая канавка втулки 6 соединена с вакуум-насосом.Срабатывает силовой цилиндр 3 и кронштейн2, связанный с его штоком, опускается. Зак- брепленные на кронштейне головки 1 такжеопускаются.При этом цанга входит внутрь трубы 9,а кольцевая канавка втулки 6 прижимаетсяк верхнему уплотнительному кольцу 10, За- удтем с помощью силового цилиндра 3 головки 1, к каждой из которых присосано уплотнительное кольцо, поднимаются, Срабатывают цилиндры 4, штоки их с конусами 5 опускаются. Конус 5, опускаясь, разжимает ле- ЯЬпестки цанги 7, входя в соприкосновение свыступами 8. Когда конус 5 займет крайнеенижнее положение, лепестки цанги образуютцилиндр, располагаясь по внутренней поверхности втулки 6. Так как внутренний диаметрЗОвтулки 6 больше внутреннего диаметра уплотнительного кольца 10, то последнее растягивается цангой 7 до диаметра, большего наружного диаметра ниппеля 11 радиатора, 35Далее устройство перемешается на позицию надевания уплотнительного кольца наниппель радиатора, срабатывает силовой цитлиндр 3, и головки опускаются (см, фиг. 3),40 4В разведенном положении лепестки цанги 7 образуют цилиндр, диаметр которого больше диаметра ниппеля 1 1, и вследствие этого он свободно находит на ниппель. Затем срабатывают силовые цилиндры 4и конус 5 поднимается, лепестки цанги 7обжимают ниппель и сжатый воздух, подаваемый в этот момент, перемешает уплотнительное кольцо до торца базовой детали,Далее с помощью силового цилиндра 3головки поднимаются и перемешаются в исходное положение для приема следующейпары колец,Формула изобретения 1. Устройство для надевания уплотнительных колец на базовые детали, напримерниппели радиаторов, содержащее магазинколец и перемещаемую от силового цилинд- .ра сборочную головку, снабженную пневм.присосом, отлич ающееся тем,что, с целью повышения надежности процесса сборки, сборочная головка снабжена дополнительным силовым цилиндром на торцекорпуса которого смонтирована цанга, причем лепестки цанги на внутренней поверхности имеют выступ, а шток дополнительного цилиндра на конце несет конус, воздействующий изнутри на лепестки цанги.2. Устройство по п, 1, о т л и ч а ющ е е с я тем, что выступ имеет профиль,наклоненный ко внутренней образующей цанги под углом, равным углу конуса,Источники информации, принятые во внимание при экспертизе;1. Патент Франции Мо 1531724, В 23 Р,27.05,68, 541629/5 Филиал ППП Патент", г, Ужгород, ул ПроектнФ аз 5893/8 Тираж ЦНИИПИ Государственн по делам 113035, Москва, Жго комите изобретени 35, Рауш ета Ми крытий наб д,ноестров СССР
