Многоярусный бухтодержатель
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 500849
Авторы: Горкунов, Минкин, Табуринский
Текст

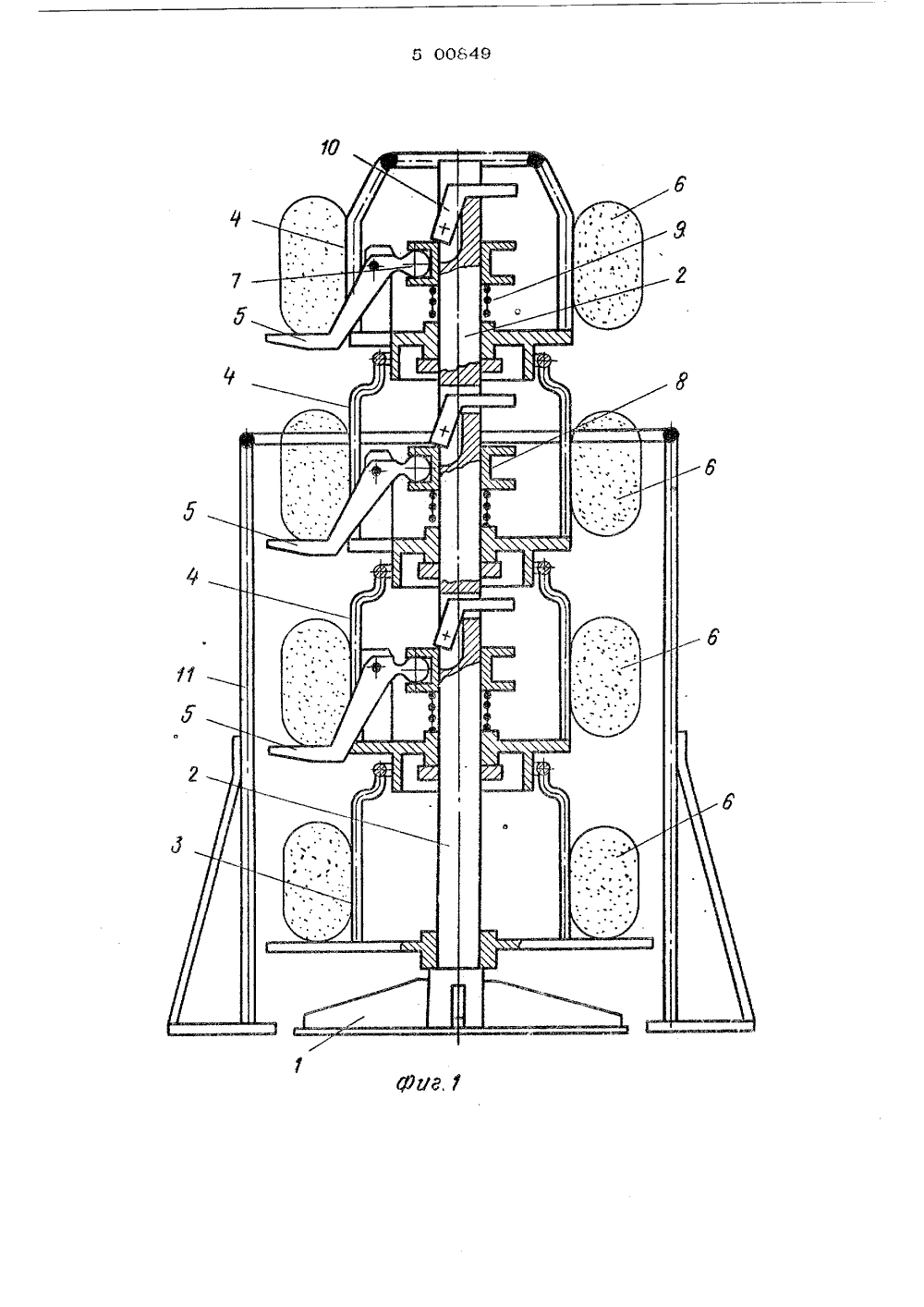

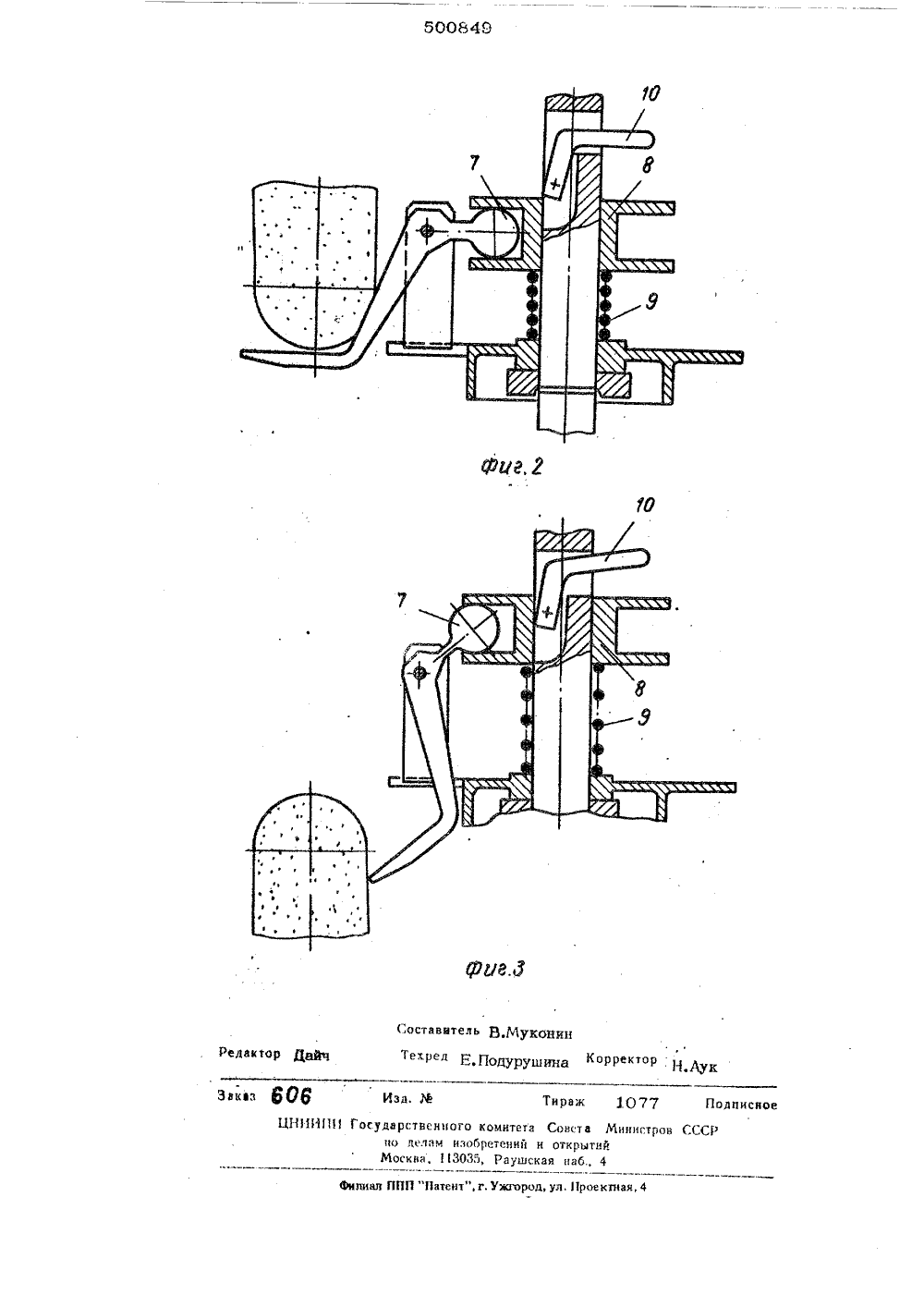

(22) Заявлено 14.08.7с присоединением за 1 С 47/2 осудврственный комет Совета Мнннстров ССС по долам нэооретеннйи открытнй) ОпубликованоЭ 0 1,76,Бюллетень4 5) Дата опубликования описания 08.10., И. Горкунов и Г. А. Минкин абуринск НЫЙ БУХТОДЕРЖАТЕ 4) МНОГО Из для разматывания проволоки.Известен многоярусньй бухтодержатель,содержащий основание со стойкой, на которой соосно размещены вертушки, оснащенные двуппечими рычагами.Однако такой бухтодержатель не обеспечивает перемещения бухты вдоль осибухтодержытеля для установки новой бухтына место размотанной, что снижает производительность,С целью повышения производитепьностйбухтодержатель снабжен установленными4на стойке с возможностью осевого перемешения подпружиненными втулками по чилу катушек и ограничителями перемещениявтулок в виде Г-образных рычагов, приатом каждая втулка выполнена с . кольцевой проточкой, в которой размещено одноиз плеч двуплечвго рычага.в нвраз- .моние относится к устройствам На фиг. 1 показано устройство езе; на фиг. 2 - двуппвчие рычаг - мент разматывания уложенной н ухты (мотка); на фиг. 3 - двуплв чаги в момент сбрасывания бухты с верхнего яруса на нижний,Устройство состоит из основания 1 сподвижно закрепленной на нем стойкой2, на которой установлены с возможностьювращения нижняя вертушка Э и вертушки 4второго и последующих ярусов, На вертушках 4 закреплены двуппечие рычаги, одниконцы 5 которых составляют плошадку дляО удержания бухты 6, а другие концы 7 входят в кольцевую проточку втулки Ь, установленной на стойке 2 с возможностьювозвратно-поступательного перемещения иподпружиненной пружиной 9. Втулка 8 удерживается от 1 вертикального ттеремешвнияограничителями 10, шарнирно закрепленными на сгойке. С наружной части бухтодержателя имеется защитное ограждение 11.Предлагаемое устройство работает сле 29 дувшим образом,Перед началом работы бухту укладывают на концы рычагов 5 верхнего яруса 4,освобождают от обвязочной прэволоки инажатием на ограничитель 10 сбрасывают26 на нижний ярус, Нри этом втулка 8 перемещается по стойке 2 под действием г ужины 9, увле кая конец 7 двуплечего рычага и поворачивая его, После перехода на нижележащий ярус поворотом конца 5 рычаг возвра. шают в исходное положение, при етом пружина 9 сжимается втулкой 8, а ограничи=- тель 10 выходит из стойки 2 и Фиксирует положение втулки 8,Аналогичные операции повторяются до р заполнения трех ярусов, после чего концы бухт заправляют в машину, и начинается процесс сматыванич проволоки с бухтодержателя.Во время смать 1 вания проволоки на верхний, четвертый ярус устанавливают новую (запасную) бухту. В процессе работы на одном из ярусов например, на втором) бухта кончается, На освободившееся место сбрасывают бухту с вышележащего яруса, щ а на ее место сбрасывают запасную бухтус верхнего яруса, заправляют ее сварочную машину и продолжаютТаким образом, установка на тель запасной бухть 1 по времени с работой сварочной машины. конец вработу.бухтодержасовмещена Формула изобретения Многоярусный бухтодержатель, содержащий закрепленную на основании стойку, вдоль оси которой размещены вертушки с двуплечими рычагами, о т л и ч а ю щ и йс я тем, что, с целью повышения ,произ- водительности, он снабжен установленными; на стойке с воэможностью осевого перемещения подпружиненными втулками по числу вертушек и ограничителями перемещения втулок в виде Г-образных рычагов, при этом каждая втулка выполнена с кольцевой проточкой, в которой размещено одно иэ плеч двуплечего рычага.500849 Составитель Я.ЗЧукОНИНгехред р По уушннн КоРРектоР Н Дн Редактор Яайч Закюн 90 нраж 1077 Подписное Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Ц Государственного комитета Совета Министров СССР ио делам изобретений и открытий Москва,3035, Раушская наб., 4
СмотретьЗаявка
2053127, 14.08.1974
ОПЫТНОЕ ПРОИЗВОДСТВЕННО-ТЕХНИЧЕСКОЕ ПРЕДПРИЯТИЕ "ЭНЕРГОТЕХПРОМ"
ТАБУРИНСКИЙ ВЛАДИМИР ВСЕВОЛОДОВИЧ, ГОРКУНОВ АНАТОЛИЙ ИВАНОВИЧ, МИНКИН ГЕОРГИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: B21C 47/22
Метки: бухтодержатель, многоярусный
Опубликовано: 30.01.1976
Код ссылки
<a href="https://patents.su/4-500849-mnogoyarusnyjj-bukhtoderzhatel.html" target="_blank" rel="follow" title="База патентов СССР">Многоярусный бухтодержатель</a>
