Датчик ускорения “инплатрон”
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

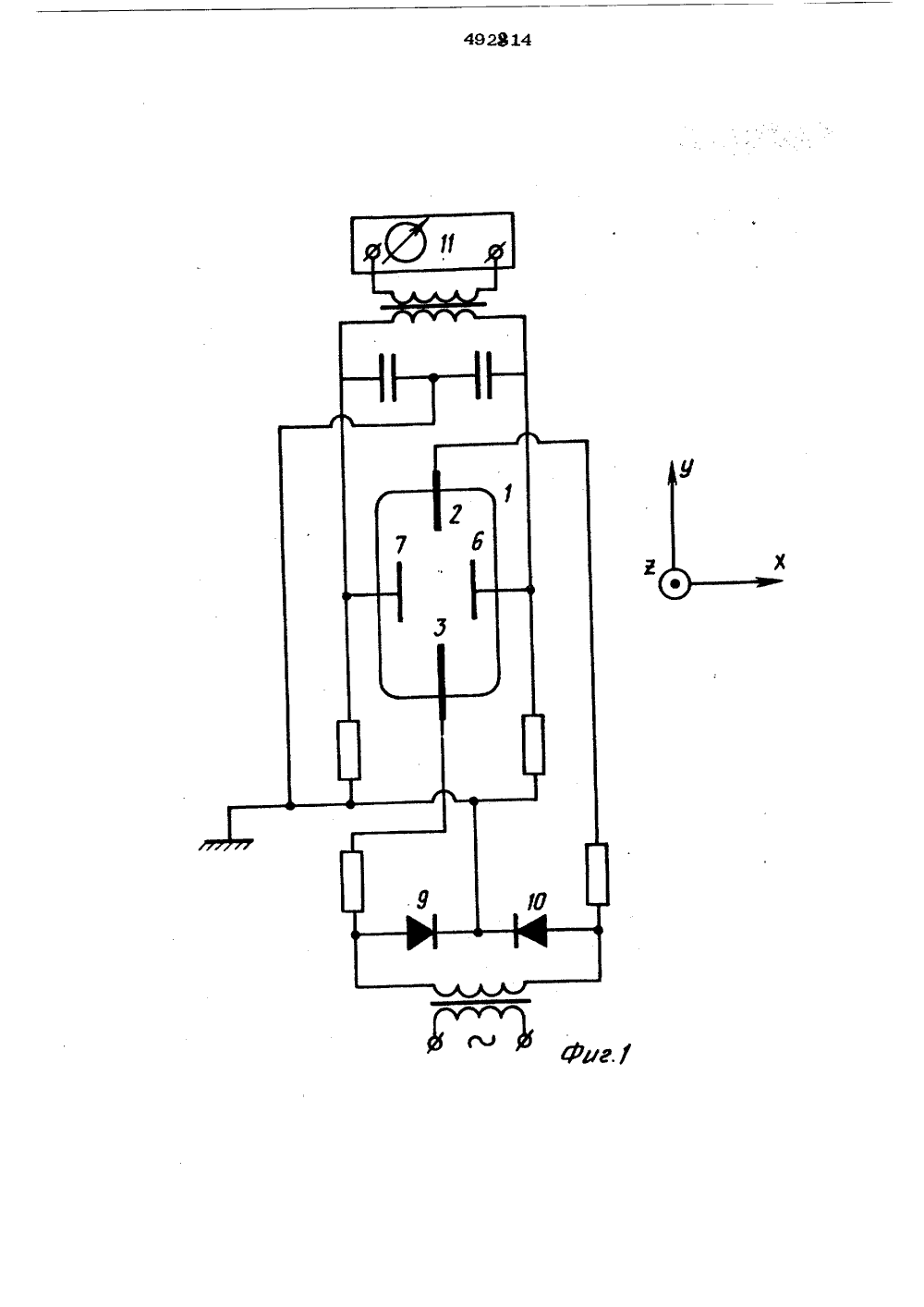

О П И С А Н И Е 11 а 2814ИЗОБВЕТЕН ИЯ Союз СоветскикСоциалистическихУеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 18,04,74 (21) 2016686/18-1 1) М. Кл. исоединением заявки60 Ц 1 ЫО 8 Н 01 17/О Государственный пенит Совета Министров ССС по делам изооретений и открытий23) Приоритет 43) Опубликовано 25.11,75 Бюллете.нь43 (53 Ф 45) Дата опубликования описания 27 02 76ДК 531.771:62Э,6 (088,8) 2) Авторы изобретения В. И. Иори Д. Подколзин и А. И, Шмигель Московский вечерний металлургический инст 71) Заявител.4) ДАТЧИК УСКОРЕНИЯ фИНПЛАТРОНф ия (см, фиг. 1 ансформаторы, измерительное Мостовасодержитрезисторы,устройствоУстройсзом. я схема включедиоды 9 и 10, т конденсаторы и 11, тво работает сл ющим обр П опере чного шнура ая структура газовог существенно неоднор азря ая,Изобретение относится ки может быть использовано дляразличных параметров движения,Известно устройство для измерения параметров движения содержащее датчики, работающие на использовании искривления траектории плазменного шнура при действии измеряемого ускорения, в которых укреплены электроды для регистрации величины отклонения траектории. 10 Так как известное устройство питается постоянным током, оно имеет нужную помехоустойчивость, требует высоковольтных источников питания, 15Для повышения точности и помехозащищенности в предлагаемом датчике питающие электроды размещены в соплах с капилляр- ными каиалами, а измерительные электроды подключены через резисторы и встречно 20 соединвнные диоды к источнику питания,На фиг. 1 изображен предлагаемый дат чик, общий вид; на фиг, 2 - газоразрядная трубка с электродами, расположенными внутри, разрез; на фиг, 3 - газдразрядная И трубка с электродами, располэженнымпснаружи, разрез,Датчик фИнплатрон", питаемый пер манным тком, состоит из заполненной газомтрубки 1, питающих электродов 2 и 3, расположенных внутри или снаружи трубки,сопл 4 и 5 с капиллярными каналамн иизмерительных электродов . 6 н 7, которые тоже могут располагаться внутри иливне трубки, Газовый разряд 8 устанавливается между электродами2 и 3 и частично горит в капиллярных каналах сопл,что надежно фиксирует положение .его концов относительно электродов. Стенки трубки не препятствуют возникновению разрядапри частотах питания в несколько мегагерц.т. е, в его "оболочке" содержится избыточный отрицательный заряд. Поэтому, при наличии измеряемого ускорения%(см, фиг, 2, 3) в направлении оси Х шнур, смещаясь своей средней частью относи тельно электродов 6 и 7, создает для нн: различные условия отсоса электронов в выходную цепь, благодаря чему измерительное устройство 11 в диагонали моста выдает соответствующий сигнал. Так как 11 система симметричная и распределение концентрации частиц на оси Х не зависит от направления разрядного тока, (от электрода 2 к электроду 3 или обратно), условия отсоса электронов и выходной сиг5 нал получаются одинаковыми дважды за период питающего напряжения.Так как система осесимметричная, воэ можна установка еще одной пары измерительных электродов с плоскостями, пер 4пендикулярными к оси Е, и со своей измерительной мостовой схемой, Такое устройство является двухкомпонентным; оно может одновременно измерять две составляющие ускорения в направлении осейХи ЕПредмет изобреФенияДатчик ускорения фИнплатрон", питаемый переменным током, состоящий из газо- разрядной трубки с неподвижными питающими и измерительными электродами, расположенными внутри трубки, о.т л и ч а ющ и й с я тем, что, с целью повышения точности и помехозащнщенности, питающиеэлектроды размещены в соплах с капилляр- ными каналами, а измерительные. электроды подключены через резисторы и встречно соединенные диоды к источнику питания,"да"тоР Т,Иванова а)М Тираж Зак одписн елириятие Патент, Москва Г.59, Бережковская наб 2 АГНИИ П Государственногояо делам изоМосква, 1 И 035 авва и о Рре кто Р Н.Ау 1 с ка гитетв Совета Минист1 е 1;ний и открытийаушская наб 4
СмотретьЗаявка
2016686, 18.04.1974
МОСКОВСКИЙ ВЕЧЕРНИЙ МЕТАЛЛУРГИЧЕСКИЙ ИНСТИТУТ
ИОРИШ ЮЛИЙ ИОСИФОВИЧ, ПОДКОЛЗИН ВЛАДИМИР ДМИТРИЕВИЧ, ШМИГЕЛЬ АЛЕКСАНДР ИВАНОВИЧ
МПК / Метки
МПК: G01P 15/08, H01J 17/00
Метки: датчик, инплатрон, ускорения
Опубликовано: 25.11.1975
Код ссылки
