Устройство для суммирования сигналов

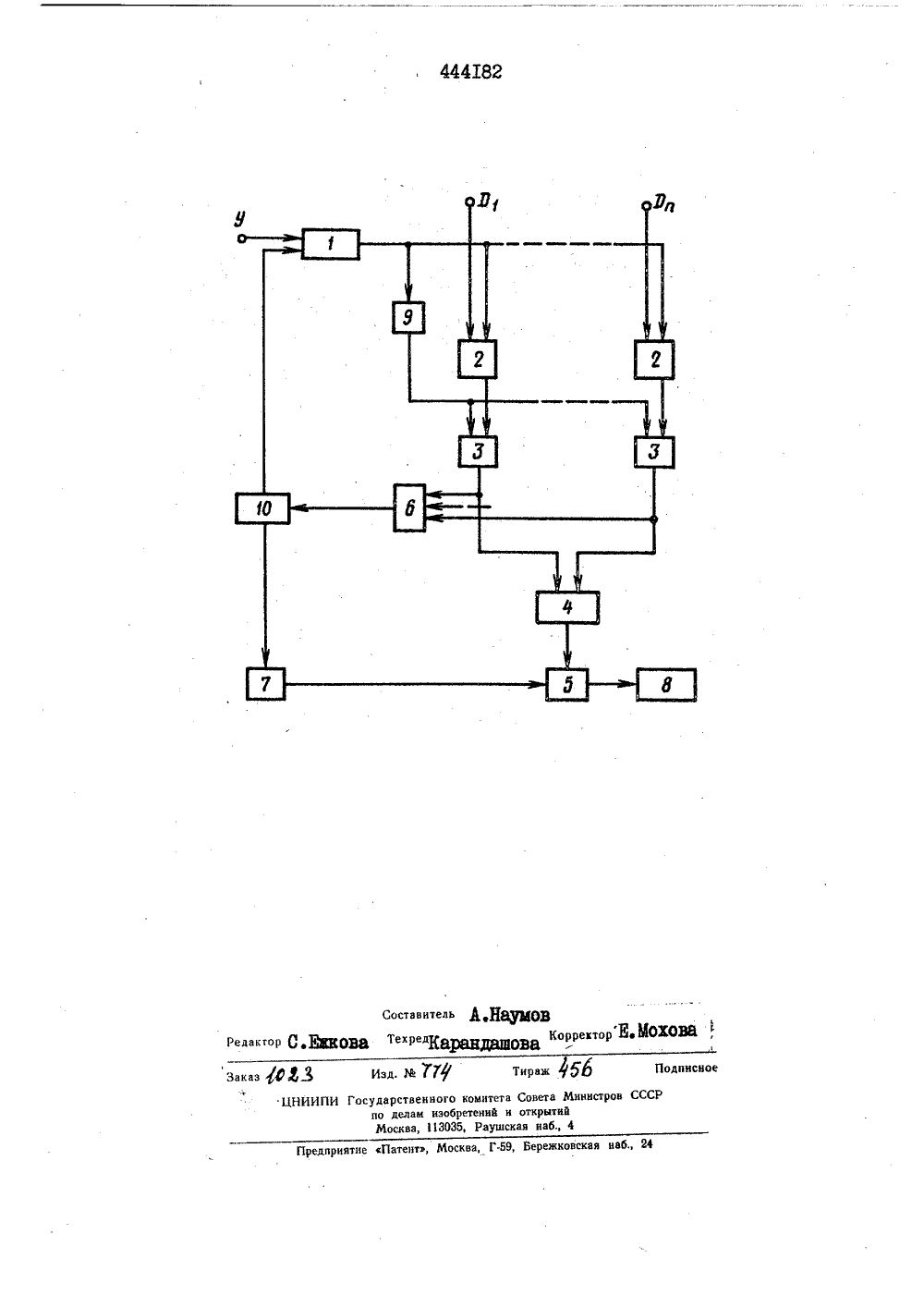

1фт, .,- Хс Союз Советскмх Социалистицеских Реслублмк(32) Приоритет 1) М. К 7/50 осударственнын кометеСовета 1 лнннстров СССка делам изобретенийи открытий 74 Бюллетень3писания 5,2,74 убликовано 25.0 та опубликовани(72) Авторы изобретен ия Г,П.Нагорный и В.И.РязановТомский ордена Октябрьской Революции и ардена Трудово 71) Заявитель К Ячмени поттитехнический институт Ям.С.М,Киро ИЛОВ УСТРОЙСТВО ДЛЯ СУММИРОВЛНИЯ 1 2Предлагаемое устройство йереключатель связан со входами относийся к автоматике и вычисли- генератора скнирующей величины и тельной технике.енератора управляемых тактовыхИзвестны устройства для сум- импульсов, выход которого связан с мирования сигналов, содержащие 5 регистратором через схему"ИЛГ нуль-органы, выходы которых подклю- подключены ко входу управляемого чены к раздельным входам соответС- ключа,а выход индикатора нулевого твующих триггеров,а входы-к выхо- уровня подключен к входу триггеров. ду генератора скайирующей величи- С целью обеспечения возможны и к соответствующим датчикам 10 ности получения нормированной сигналов, индикатор нулевого уров- суммы сигналов связан с источниня,вход которого подключен к вы- ком нормирующего сигнала. ходу генератора сконирующей вели- На чертеже изображейо пред- чины и.регистратор. лагаемое устройство.Цель изобретения-упростить 15 Оно содержит генератор 1 скаи повысить быстродействие устройст- нирующей величины, нуль-органы 2,триггеры З,схему"ЙЛИ" 4,управляеЭто достигается тем,что мый ключ б,устройство 6 фиксации устройство содержит управляемый количества сработавших нуль-оргаключ, переключатель,схему"ИЛИ", 20 нов,управляемый генератор 7 тактогенератор управляемых тактовых вых импульсов, регистратор 8,индиимпульсов и устройство фиксации катор 9 нулевого уровня и переклюколичества сработавших нуль-орга- чатель ТО.нов,входы которого подклычены к Генератор сканирующей величивыходам триггеров,а выход через 25 щу.1 представляет колебательную3.систему, выходная величина с выхода которого изменяется по линейному закону. Один из основных элементов в любых развертывающих системах обычно выполняется на ба зе Фантастронных схем или на базе" интеграторов.Устройство фиксации количест ва сработавших нуль-органов представляет собой схему выходной сигнал с выхода кото 1 изменяется; пропорционально количеству сраб"ь тавших нгль-органов, Если на еговход поступмй потейциаиьные сигналы с выхода нуль-органов,то оно выполнено, например,ва базе прос- . тейшего сумматора.Управляевюй генератор тактовых импульсов с выхода которого изменяется пропорционально количеству сработавших нуль-органов, т.е. пропорционально сигналу с выхода устройства 6.В исходном, состоянии сканирующая величина с выхода генератора 1 больше возможных значений суммируемых сигналов, поданных на вторые входы нуль-органов 2,на первые входы которых подана общая сканирующая величина. Сигналы с выходов триггеров З,схемы"ИЛИ" 4, индикатора нулевого уровня 9,.а также с элементов 6 и 7 отсутству. ют. Управляемый ключ 5 закрыт.Когда кодирование общих составляющих в распределении амплитуд суммируемых сигналов производится путем изменения частоты генератора тактовых импульсов, выход устройства б через переключатель 10 подключен к входу генератора 7.При уменьшении сканирующей величины с выхода генератора 1 . от максимального значения к нулю наступает момент ее равенстаа с одним (в общем случае несколькими) из значений амплитуд суммируемых сигналов,и соответствующий нуль-орган (нуль-органы) выдает на своем выходе сигнал,в результате чего срабатывает соответствующий триггер и схема "ИЛИ"4. В этот момент сигнал с выхода устройства 6 устанавливает частоту с выхода генератора 7,равнуюили К; 4, т. е. частоту, пропорциональную количеству сработавших в данный мо.- мент нуль-органов,Это отвечает однозначно количеству общих составляющих в распределении амплитуд суммируемых сигналов в данный момент времени на интервале сканирования.Однавременно сигнал свыхода схемы:-"ИЛИ" 4 открываетключ б,и импульсы с генератора 7тактовой частоты начинают посту 5 пать на вход регистратора 8,в котором регистрируются в коде одноили часть состаииющих суммарногозначения суммируемых сигналов.Приэтом частота с выхода генератора 0 7 фиксированна до того момента,пока не настуйает равенство ска ирующей величины со следующимменьшим по величине) значениемсуммируемого сигнала или нескольа кими значениями одновременно,Вэтот (второй) момент в такте сканирования срабатывают также соответствующие нуль-органы,что фиксируется устройством б,которое ус танавливает частоту тактовыхимпульсов на выходе генератора 7пропорциональной общему количеству сработавших на данный(второй)момент времдни нуль-органов,С это го (второго 1 момента на вход регистратора через токрытый ключ 5начинает поступать частота, кратнаяколичеству обших составляющих враспределении амплитуд суьщируеЗ 0 мых сигналов на данном (втором)интервале времени в такте сканирования,Данная частота остаетсяфиксированной на втором интервалевремени в такте сканирования до 35 тех пор,пока не наступает равенсво сканйрующей Величины с одним(или сразу несколькими) из следующих по амплитуде значений суммируемых сигналов.40 При дальнеЙшем изменениисканирующей величины до нуля устройство работает аналогично.При равенстве сканирующей ве 45 личины нулю срабатывает индикаторнулевого уровня, сигнал с выходакоторого возвращает триггеры 3 висходное состояние.При этом сигналс выхода схемы"ИЛИ" исчезает, и ключ о закрывается прекращая темсамым прохождение ймпульсов с генератора тактовой частоты на входрегистратора.Тем самым в данныймомент заканчивается процесс вычисления суммарного значения сигналов,и результат представляетсяв виде кода на регистраторе.В следующем такте сканировалния суммарного значения сигналоввычисляется полностью аналогичнымОбразом.Таким образом устройстдо работает автоматически с частото,равной частоте генератора сканирующей величины,При вычислении нормированнойсуммы значений сигналов второйвход генератора сканаруацей величины подключается к источнику нор-мирующего сигнала.Если кодирование общих состаыяющих в распределении амплитудсумируемых сигналов осуществлятьпутем изменения угла наклонасканирующей функции в соответствующие моменты времени в тактесканирования,то выход устройства6 фиксации количества сработавших нуль органов через переключаттель подключается к первому входугенератора Х сканирующей величины.Частота генератора тактовыхвальсов в этом случае остаетсяФиксированной на протяжении всеготакта сканирования. Динамика взаимодействия остальных элементовсхемы устройства остается прежней,ПРЕДМЕТ ИЗОБРЕТЕНИЯ.1.Устройство для суммированиясигнмов, содержащее нуль-,оганы,выходы которых подключены к раздельным входам соответствующихтриггеров,а входы-к выходу генера+Н 182бтора сканируюЩей величины и к соответствуюпрм датчикам сигналов,индикатор нулевого уровня, вход которого подключен к выходу генера 5 тора сканирующей величины,регистратор,отличающийся тем,что с цельюупрощения и повышения быстоодействия,устройство содержит управляемыйключ, переключатель, схему фИйИф,генам ратор управляемых тактовых импульсови устройство фиксации количествасраоотавших нуль-органов, входы ко- -торого подключены к выходам триггеров,а выход через переключатель15 связан с входами генератора сканирующей величины и генераторауправляемых тактовых импульсов,выход которого связан с регистратором через управляемый ключ,при20 этом выходы триггеров через схему"ИЛИ"подключены к входу управляе:мого ключа,а выход индикатора нулевого уровня подключен к входутриггеров,5 2.Устройство по п,1,отличающееся тем,что,с целью обеспечениявозможности получения нормированной суммы сигналов второй вход генератора сканирующей величины свя,о зан с источником нормирующего сигнала.Составитель АенаУМОВРедактор С,ЕКОВа Те"редКарщдаЩОВа зд.,% Уф Тн а Министров Стий дприятне Патента, Москва, Г.59, Бережковская наб., 24 ЦНИИПИ Государственного комитета Сопо делам изобретений н от Москва, 113035, Раушская ректор Ев МОХОРОВз М Подписное
