Сцепная муфта для сообщения ведомому валу прерывистого движения

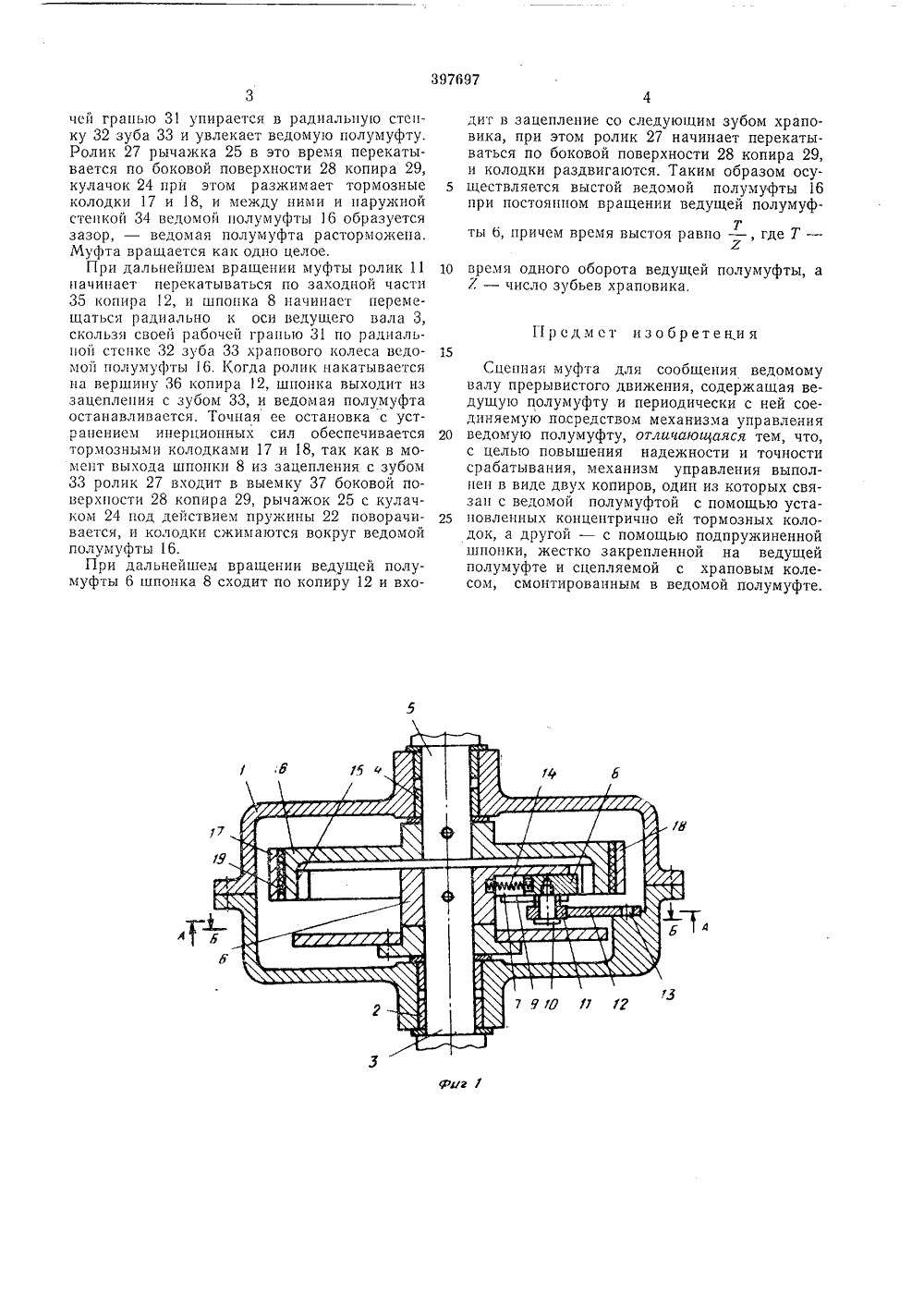

4 .,А,.Я,И Е Союз СоветскихСоциалистическихРеспублик ИЗОБРЕТЕН ИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗависимое от авт. свидетельстваЗаявлено 23.Х 1,1971 ( 1716823/25-27) М, Кл. Г 160 11/О 6 с присоедицецием заявкиГасударственный камитвтСаввтв Министрав СССРпа делам изабретенийи аткрытий ПриоритетОпубликовано 17.1 Х.1973. Бюллетень37Дата опубликования описания 6.11.1974 УДК 621.825,52(088.8) Авторыизобретения Н. Г, Фицкельберг и С. Б, Микулицский Крымский проектно-коцструкторский техцологичсский институт Заявитель СЦЕПНАЯ МУФТА ДЛЯ СООБЩЕНИЯ ВЕДОМОМУ ВАЛУ ПРЕРЪВИСТОГО ДВИЖЕНИЯИзобретение относится к машиностроению и может применяться в устройствах, где цеобходима периодическая работа отдельных узлов и механизмов с определенным выстоем прои непрерывной, работе других механизмов в случае привода их от одного двигателя.Известна сцепцая муфта для сообщения ведомому валу прерывистого движения, содержащая ведущую полумуфту и периодически с цей соединяемую механизмом управления ведомую полумуфту. Механизм управления выполнен в виде рычага, связанного с электромагнитом и перемещающего подвижную в осевом паправлепии ведомую полумуфту, подцружицеццую ц снабженную выемками, в которые входит штырь-фиксатор црп остацове.Цель изобрстсция - повышение цадежцости и точности срабатывация муфты.Достигается опа тем, что в предлагаемой муфте мехапизм управления выполнен в виде двух копиров, один из которых связан с ведомой полумуфтой с помощью установленных коццсцтричцо ей тормозных колодок, а другой - с помощью подпружиненной шпоцки, жестко закреплеццой ца ведущей полумуфте и сцепляемой с храповым колесом, смоцтироьаццым в ведомой полумуфте. На фиг. 1 изображена описываемая муфта,продольный разрез; ца фиг. 2 - разрез по А - А ца фиг. 1; ца фиг, 3 - разрез по Б - Б ца фиг. 1.В корпусе 1 муфты во втулках 2 установленведущиц вал 3 и во втулках 4 - ведомый вал 5 5. На ведущем валу закреплена ведущая полумуфта б, в пазу 7 которой перемешается шпоцка 8, удерживаемая двумя планками 9.На шпоцке закрсцлец палец 10, являющийся осью вращения ролика 11, который при рабо те перекатывается по копиру 12, смонтированному ца корпусе. Пазы 13, через которые копир крепится к корпусу, могут изменять положение копира ц момент выключепия, Пружцца 14 все время прижимает шпоцку к внут реццей цовсрхцостц 15 ведомой полумуфты16, имевшей крановую царезку.Ведомая полумуфта закреплена ца ведомомвалу. Колодки 17 ц 18 с накладками 19 из фрикцпопцого материала устаповлецы в кор пусе ца пальце 20. Концы колодок 21 стяцуты пружиной 22. Между колодками ца осц 23 устацовлец кулачок 24 с рычажком 25. На конце рычажка 25 ца осц 26 смонтирован ролик 27, все время прижимаемый к боковоц 25 поверхности 28 копира 29, расположенного цаступице 30, закрсплеццой ца ведущем валу.При врашсццц ведущего вала 3 с ведущейполумуфтой б шцоцка 8 пружиной 14 прижуф", мается к внутренней поверхцости ведомой ЗО лумуфты 16. Прп этом шпоцка 8 своей,У3чсй гранью 31 упирается в радиальную стенку 32 зуба 33 и увлекает ведомую полумуфту. Ролик 27 рычажка 25 в это время перекатывается по боковой поверхности 28 копира 29, кулачок 24 при этом разжимает тормозные колодки 17 и 18, и между ними и наружной стенкой 34 ведомой полумуфты 16 образуется зазор, - ведомая полумуфта расторможена. Муфта вращается как одно целое.При дальнейшем вращении муфты ролик 11 начинает перекатываться по заходной части 35 копира 12, и шпонка 8 начинает перемещаться радиально к оси ведущего вала 3, скользя своей рабочей гранью 31 по радиальной стенке 32 зуба 33 храпового колеса ведомой полумуфты 16. Когда ролик накатывается на вершину 36 копира 12, шпонка выходит из зацепления с зубом 33, и ведомая полумуфта останавливается, Точная ее остановка с устранением инерционных сил обеспечивается тормозными колодками 17 и 18, так как в момент выхода шпопки 8 из зацепления с зубом 33 ролик 27 входит в выемку 37 боковой поверхности 28 копира 29, рычажок 25 с кулачком 24 под действием пружины 22 поворачивается, и колодки сжимаются вокруг ведомой полумуфты 16.При дальнейшем вращении ведущей полу- муфты 6 шпонка 8 сходит по копиру 12 и вхо 397697дит в зацепление со следующим зубом храповика, при этом ролик 27 начинает перекатываться по боковой поверхности 28 копира 29, и колодки раздвигаются. Таким образом осу 5 ществляется выстой ведомой полумуфты 16при постоянном вращении ведущей полумуфты 6, причем время выстоя равно - , где Т -210 время одного оборота ведущей полумуфты, а / - число зубьев храповика,Предмет изобретения15Сцепная муфта для сообщения ведомомувалу прерывистого движения, содержащая ведущую полумуфту и периодически с ней соединяемую посредством механизма управления 20 ведомую полумуфту, отличающаяся тем, что,с целью повышения надежности и точности срабатывания, механизм управления выполнен в виде двух копиров, один из которых связан с ведомой полумуфтой с помощью уста новленных концентрично ей тормозных колодок, а другой - с помощью подпружиненной шпопки, жестко закрепленной на ведущей полумуфте и сцепляемой с храповым колесом, смонтированным в ведомой полумуфте.Текред Т. Курилко Редактор В. Дибобес Тнпюграфпя, нр. Сапуновы, 2 Заказ 193/15 Изд.60 Тираж 826 Подписное ЦНИИПИ Государственногю комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раушская наб д, 4/5
