Устройство для обмена информацией л1ежду абонентами и цвм

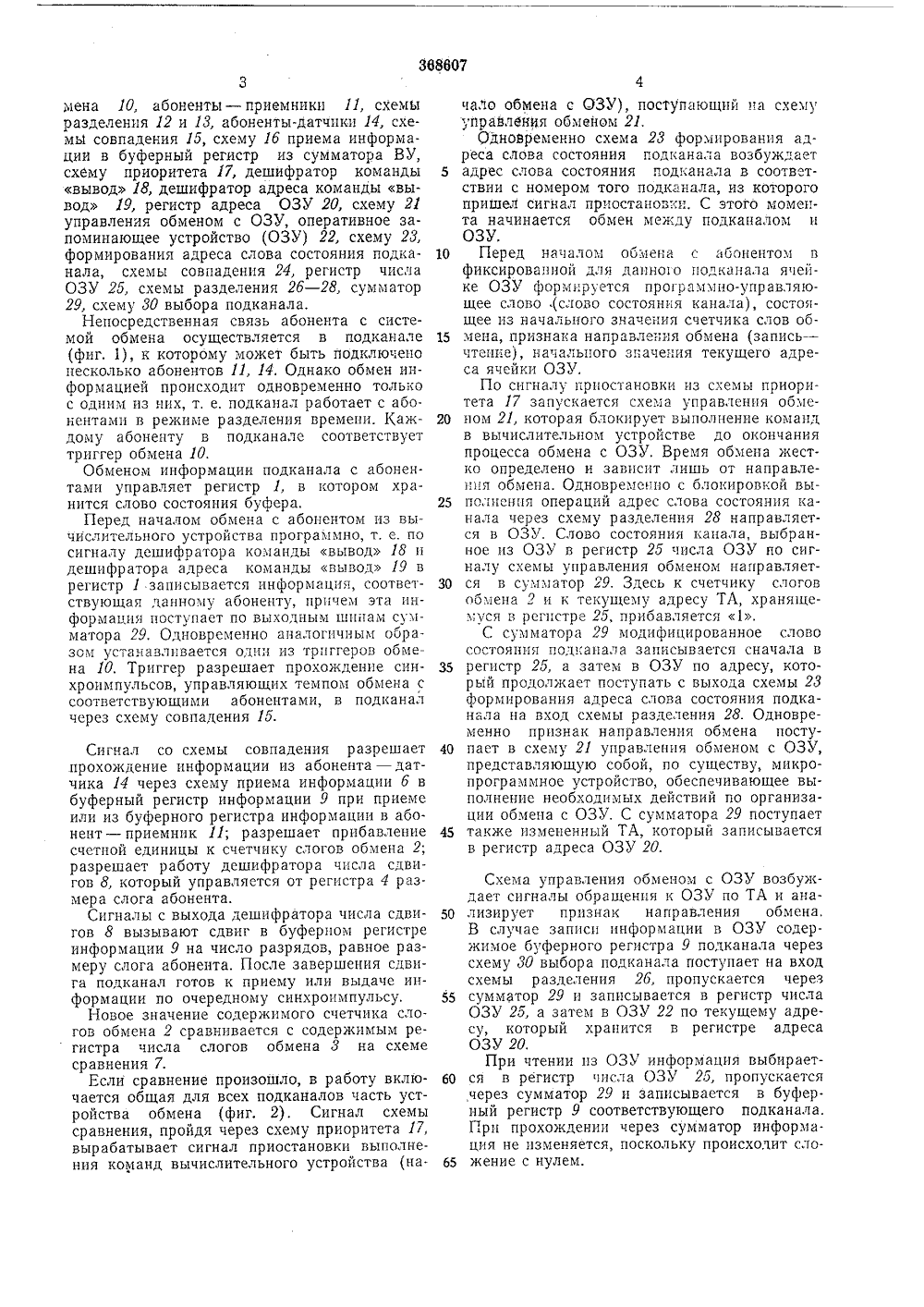

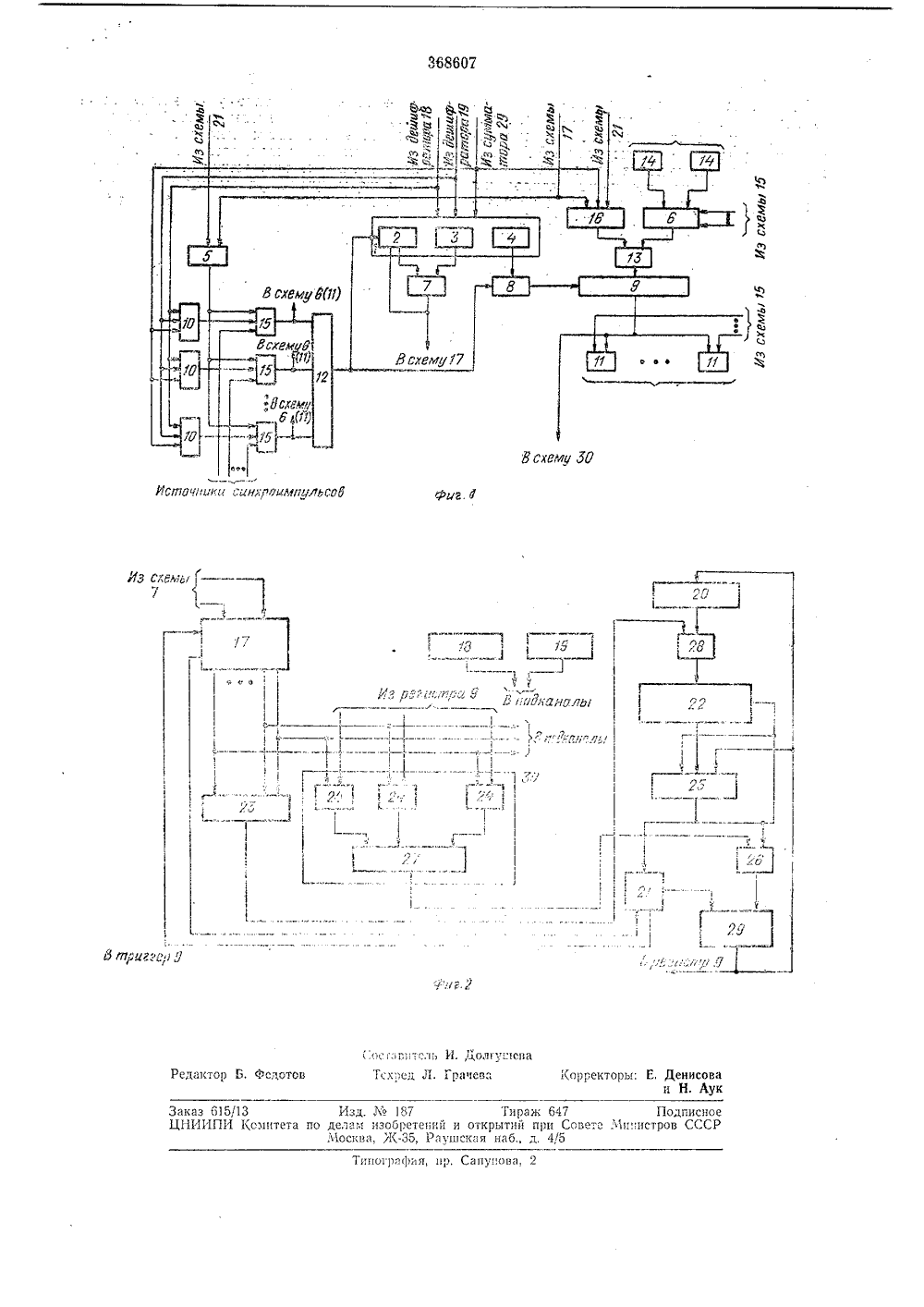

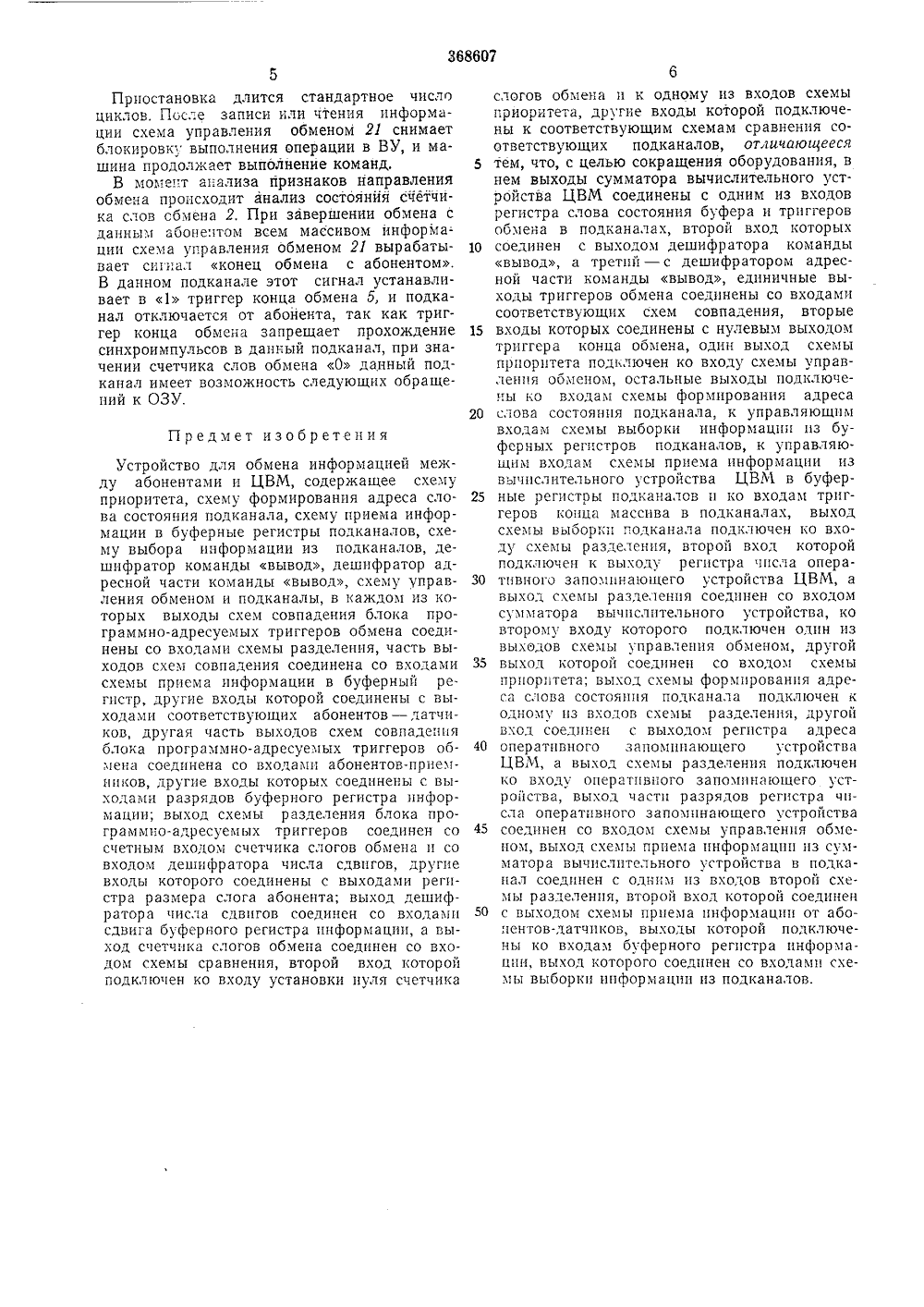

50 55 60 65 3мена 10, абоненты - приемники 11, схемы разделения 12 и 13, абоненты-датчики 14, схемь совпадения 15, схему 1 б приема информации в буферный регистр из сумматора ВУ, схему приоритета 17, дешифратор команды вывод 18, дешифратор адреса команды вывод 19, регистр адреса ОЗУ 20, схему 21 управления обменом с ОЗУ, оперативное запоминающее устройство (ОЗУ) 22, схему 28, формирования адреса слова состояния подканала, схемы совпадения 24, регистр числа ОЗУ 25, схемы разделения 2 б - 28, сумматор 29, схему 80 выбора подканала,Непосредственная связь абонента с системой обмена осуществляется в подканале (фиг. 1), к которому может быть подключено несколько абонентов 11, 14, Однако обмен информацией происходит одновременно только с одним из них, т, е. подканал работает с абонентами в режиме разделения времени. Каждому абоненту в подканале соответствует триггер обмена 10.Обменом информации подканала с абонентами управляет регистр 1, в котором хранится слово состояния буфера,Перед началом обмена с абонентом из вычислительного устройства программно, т. е. по сигналу дешифратора команды вывод 18 и дешифратора адреса команды вывод 19 в регистр 1 записывается информация, соответствующая данному абоненту, причем эта информация поступает по выходным шинам сумматора 29. Одновременно аналогичным образом устанавливается один из триггеров обмена 10, Триггер разрешает прохождение синхроимпульсов, управляющих темпом обмена с соответствующими абонентами, в подканал через схему совпадения 15. Сигнал со схемы совпадения разрешает прохождение информации из абонента - датчика 14 через схему приема информации б в буферный регистр информации 9 при приеме или из буферного регистра информации в абонент - приемник 11; разрешает прибавление счетной единицы к счетчику слогов обмена 2; разрешает работу дешифратора числа сдвигов 8, который управляется от регистра 4 размера слога абонента,Сигналы с выхода дешифратора числа сдвигов 8 вызывают сдвиг в буферном регистре информации 9 на число разрядов, равное размеру слога абонента. После завершения сдвига подканал готов к приему или выдаче информации по очередному синхроимпульсу,Новое значение содержимого счетчика слогов обмена 2 сравнивается с содержимым регистра числа слогов обмена 8 на схеме сравнения 7.Если сравнение произошло, в работу включается общая для всех подканалов часть устройства обмена (фиг. 2), Сигнал схемы сравнения, пройдя через схему приоритета 17, вырабатывает сигнал приостановки выполнения команд вычислительного устройства (на 5 10 15 20 25 30 35 40 45 чало обмена с ОЗУ), поступающий на схему ;правления обменом 21.Одновременно схема 23 формирования адреса слова состояния подканала возбуждает адрес слова состояния подканала в соответствии с номером того подканала, из которого пришел сигнал приостановки. С этого момента начинается обмен между подканалом и ОЗУ.Перед началом обмена с абонентом в фиксированной для данноо подканала ячейке ОЗУ формируется программно-управляющее слово (слово состояния канала), состоящее из начального значения счетчика слов оомена, признака направления обмена (запись - чтение), начального значения текущего адреса ячейки ОЗУ.По сигналу приостановки из схемы приоритета 17 запускается схема управления обменом 21, которая блокирует выполнение команд в вычислительном устройстве до окончания процесса обмена с ОЗУ, Время обмена жестко определено и зависит лишь от направления обмена. Одновременно с блокировкой выполнения операций адрес слова состояния канала через схему разделения 28 направляется в ОЗУ. Слово состояния канала, выбранное пз ОЗУ в регистр 25 числа ОЗУ но сигналу схемы управления обменом направляется в сумматор 29, Здесь к счетчику слогов обмена 2 и к текущему адресу ТА, хранящемуся в регистре 25, прибавляется 1,С сумматора 29 модифицированное слово состояния подканала записывается сначала в регистр 25, а затем в ОЗУ по адресу, который продолжает поступать с выхода схемы 28 формирования адреса слова состояния подканала на вход схемы разделения 28. Одновременно признак направления обмена поступает в схему 21 управления обменом с ОЗУ, представляющую собой, по существу, микропрограммное устройство, обеспечивающее выполнение необходимых действий по организации обмена с ОЗУ. С сумматора 29 поступает также измененный ТА, который записывается в регистр адреса ОЗУ 20. Схема управления обменом с ОЗУ возбуждает сигналы обращения к ОЗУ по ТА и анализирует признак направления обмена, В случае записи информации в ОЗУ содержимое буферного регистра 9 подканала через схему 80 выбора подканала поступает на вход схемы разделения 26, пропускается через сумматор 29 и записывается в регистр числа ОЗУ 25, а затем в ОЗУ 22 по текущему адресу, который хранится в регистре адреса ОЗУ 20,При чтении из ОЗУ информация выбирается в регистр числа ОЗУ 25, пропускается через сумматор 29 и записывается в буферный регистр 9 соответствующего подканала. При прохождении через сумматор информация не изменяется, поскольку происходит сложение с нулем.Приостановка длится стандартное число циклов. После записи или чтения информации схема управления обменом 21 снимает блокировку выполнения операции в ВУ, и машина продолжает выполнение команд.В момент анализа признаков направления обмена происходит анализ состоянйя счетчика слов сбмена 2. При завершении обмена с данным абонентом всем массивом информации схема управления обменом 21 вырабатывает сигнал конец обмена с абонентом. В данном подканале этот сигнал устанавливает в 1 триггер конца обмена 5, и подканал отключается от абойента, так как триггер конца обмена запрещает прохождение синхроимпульсов в данный подканал, при значении счетчика слов обмена 0 данный подканал имеет возможность следующих обращений к ОЗУ,Предмет изобретения Устройство для обмена информацией между абонентами и ЦВМ, содержащее схему приоритета, схему формирования адреса слова состояния подканала, схему приема информации в буферные регистры подканалов, схему выбора информации из подканалов, дешифратор команды вывод, дешифратор адресной части команды вывод, схему управления обменом и подканалы, в каждом из которых выходы схем совпадения блока программно-адресуемых триггеров обмена соединены со входами схемы разделения, часть выходов схем совпадения соединена со вхолами схемы приема информации в буферный регистр, другие входы которой соединены с выходами соответствующих абонентов - датчиков, другая часть выходов схем совпадения блока программно-адресуемых триггеров обмена соединена со входами абонентов-приемников, другие входы которых соединены с выходами разрядов буферного регистра информации; выход схемы разделения блока программно-адресуемых триггеров соединен со счетным входом счетчика слогов обмена ц со входом дешифратора числа сдвигов, другие входы которого соединены с выходами регистра размера слога абонента; выход дешифратора числа сдвигов соединен со входами сдвига буферного регистра информации, а выход счетчика слогов обмена соединен со входом схемы сравнения, второй вход которой подключен ко входу установки нуля счетчика 5 10 15 20 25 30 35 40 45 50 слогов обмена и к одному из входов схемы приоритета, другие входы которой подключены к соответствующим схемам сравнения соответствующих падкая алов, отличаюш,ееся тем, что, с целью сокращения оборудования, в нем выходы сумматора вычислительного устройства ЦВМ соединены с одним из входов регистра слова состояния буфера и триггеров обмена в подканалах, второй вход которых соединен с выходом дешифратора команды вывол, а третий - с дешифратором адресной части команды вывод, единичные выходы триггеров обмена соединены со входами соответствующих схем совпадения, вторые входы которых соединены с нулевым выходом триггера конца обмена, один выход схемы приоритета подключен ко входу схемы управления обменом, остальные выходы подключены ко входам схемы формирования адреса слова состояния подканала, к управляющим вхолам схемы выборки информации цз буферных регистров подканалов, к управляющим входам схемы приема информации из вычислительного устройства ЦВМ в буферные регистры подканалов и ко входам триггеров конца массива в полканалах, выход схемы выборки подканала подключен ко Вхолу схемы разделения, второй вход которой подключен к выходу регистра числа оперативного запоминающего устройства ЦВМ, а выхол схемы разделения соединен со входом сумматора вычислительного устройства, ко второму входу которого подключен олин из выходов схемы управления обменом, другой выход которой соединен со входом схемы приоритета; выхол схемы формирования адреса слова состояния полканала подключен к одному цз вколов схемы разделения, другой вхол соелпнен с выходом регистра адреса оперативного запоминающего устройства ЦВМ, а выход схемы разделения подключен ко воду оперативного запоминающего устройства, выход части разрядов регистра чцсла оперативного запоминающего устройства соединен со входом схемы управления обменом, выход схемы приема информации цз сумматора вычислцтельного устройства в полканал соединен с одним цз вхолов второй схемы разлеленця, второй вхол которой соединен с выходом схемы приема информации от абонентов-датчиков, выхолы которой подключены ко входам буферного регистра информации, выход которого соединен со входамц схемы выборки информации из подканалов.Типо раф;я, ир. Сапуиова. саз 61513 Изд. М 187 Тираж 647НИИП 1 Л Комитета по делаи изобретений и открытий при СоветМоскв, Ж, Раушская иаб., д. 4/5 Г""- . .
