Устройство приема цифровых сигналов дополнительной информации

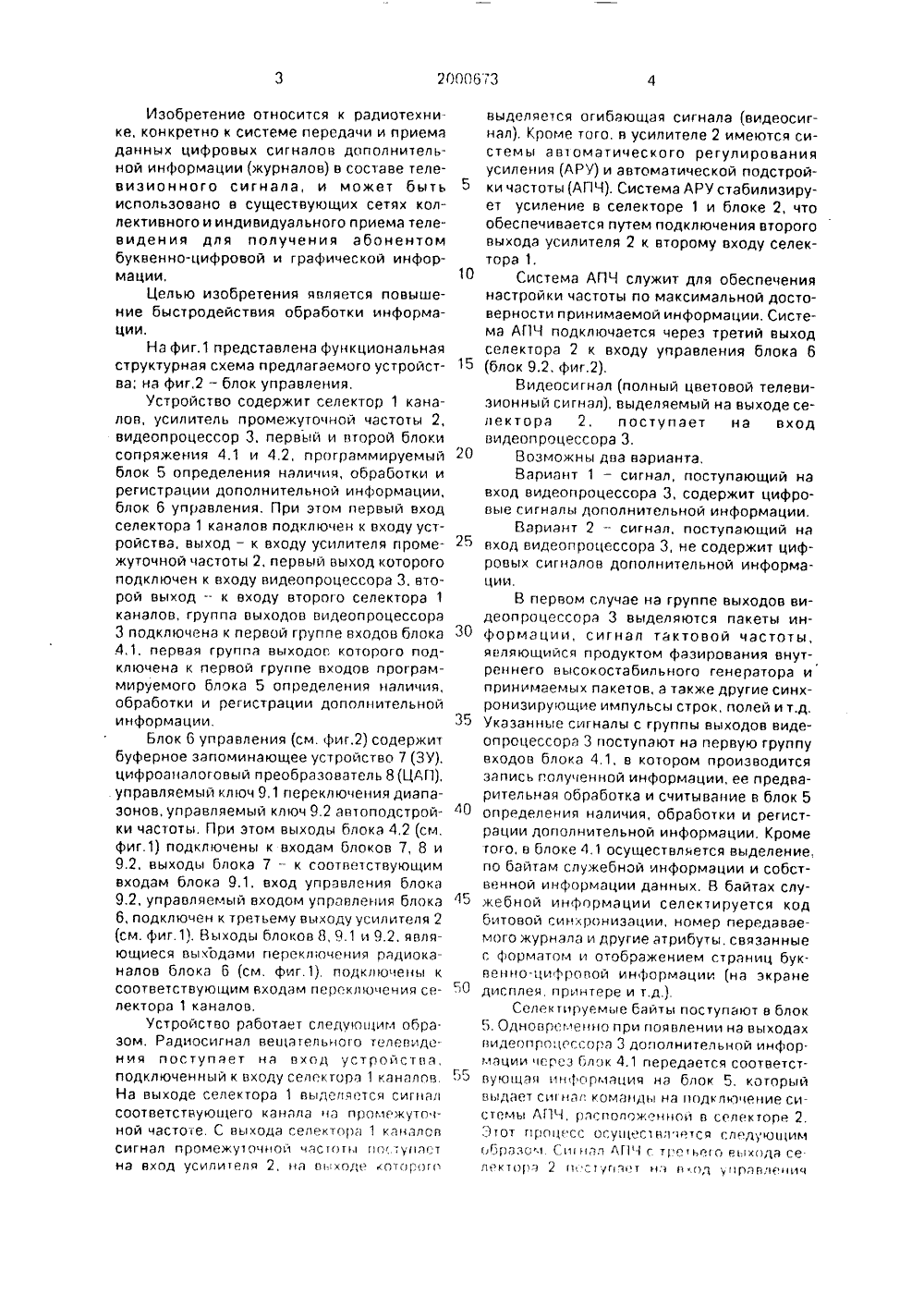

(51) 5 8 В 3 п:;ТЕ:",Р Е О ПАТЕНТУ 9 21) 5000755 22) 06.08.91 46) 07.09.93 (76) Афонов ский М.Д., Д лнительн етения; у игн алов и содерж промежуто 3, блоки елетекста полнитель ия. Изобр тродейств(54) УСТРО СИГНАЛОВ МАЦИИ (57) Ис переда польэ чии и вание; ради риема данн ехника, системы- цифровых сиг О Комитет Российской Федерации по патентам и товарным знакам НИЕ ИЗОБ Бюл. М 33 - 36В,П., Гельфанд В.М., Гребеорофеев В.МЦирлин И.С СТВО ПРИЕМА ЦИФРОВЬДОПОЛНИТЕЛЬНОЙ ИНФОР налов допо ность изобр ровых с информаци усилитель опроцессор декодер 5 т наличия до 6 управлен высить быс мации, 2 ил ои информации. Сущстройство приема цифдополнительной ит селектор 1 каналов, чной частоты 2, виде- сопряжения 4.1 и 4.2, , блок 5 определения ной информации, блок етение позволяет поие обработки инфор 2000673Изобретение относится к радиотехнике, конкретно к системе передачи и приема данных цифровых сигналов дополнительной информации (журналов) в составе телевизионного сигнала, и может быть использовано в существующих сетях коллективного и индивидуального приема телевидения для получения абонентом буквенно-цифровой и графической информации,Целью изобретения является повышение быстродействия обработки информации.На фиг.1 представлена функциональная структурная схема предлагаемого устройства: на фиг,2 - блок управления,Устройство содержит селектор 1 каналов, усилитель промежуточной частоты 2, видеопроцессор 3. первый и второй блоки сопряжения 4.1 и 4,2, программируемый блок 5 определения наличия, обработки и регистрации дополнительной информации, блок б управления. При этом первый вход селектора 1 каналов подключен к входу устройства, выход - к входу усилителя промежуточной частоты 2, первый выход которого подключен к входу видеопроцессора 3, второй выход - к входу второго селектора 1 каналов, группа выходов видеопроцессора 3 подключена к первой группе входов блока 4.1, первая группа выходов которого подключена к первой группе входов программируемого блока 5 определения наличия, обработки и регистрации дополнительной информации.Блок б управления (см. фиг.2) содержит буферное запоминающее устройство 7 (ЗУ), цифроаналоговый преобразователь 8 (ЦАП), управляемый ключ 9,1 переключения диапазонов, управляемый ключ 9.2 автоподстройки частоты. При этом выходы блока 4,2 (см. фиг.1) подключены к входам блоков 7, 8 и 9.2, выходы блока 7 - к соответствующим входам блока 9.1, вход управления блока 9.2, управляемый входом управления блока 6, подключен к третьему выходу усилителя 2 (см, фиг,1). Выходы блоков Я, 9,1 и 9.2, являющиеся выходами перекл очения радиоканалов блока б (см. фиг.1), подключены к соответствующим входам переключения селектора 1 каналов,Устройство работает следующим образом. Радиосигнал вещательного телевиде. ния поступает на вход устройства, подключенный к входу селектора 1 каналов На выходе селектора 1 выделяется сигнал соответствующего канала на промгжуто - ной частоте. С выхода селектора 1 каналов сигнал промежуточной частоты паг.тупает на вход усилителя 2, на якход лото;оо 5 10 15 20 25 30 35 40 45 50 выделяется огибающая сигнала (видеосигнал), Кроме того, в усилителе 2 имеются системы автоматического регулирования усиления (АРУ) и автоматической подстройки частоты (АПЧ). Система АРУ стабилизирует усиление в селекторе 1 и блоке 2, что обеспечивается путем подключения второго выхода усилителя 2 к второму входу селектора 1.Система АПЧ служит для обеспечения настройки частоты по максимальной достоверности и ринимаемой информации. Система АПЧ подключается через третий выход селектора 2 к входу управления блока б (блок 9.2, фиг,2),Видеосигнал (полный цветовой телевизионный сигнал), выделяемый на выходе селектора 2, поступает на вход видеопроцессора 3,Возможны два варианта,Вариант 1 - сигнал, поступающий на вход видеопроцессора 3, содержит цифровые сигналы дополнительной информации,Вариант 2 - сигнал, поступающий на вход видеопроцессора 3, не содержит цифровых сигналов дополнительной информации,В первом случае на группе выходов видеопроцессора 3 выделяются пакеты информации, сигнал тактовой частоты, являющийся продуктом фазирования внутреннего высокостабильного генератора и принимаемых пакетов, а также другие синхронизирующие импульсы строк, полей и т.д. Указанные сигналы с группы выходов видеопроцессора 3 поступают на первую группу входов блока 4.1, в котором производится запись полученной информации, ее предварительная обработка и считывание в блок 5 определения наличия, обработки и регистрации дополнительной информации. Кроме гого, в блоке 4,1 осуществляется выделение, по байтам служебной информации и собственной информации данных, В байтах служебной информации селектируется код битовой синхронизации, номер передаваемого журнала и другие атрибуты, связанные с форматом и отображением страниц буквенно-цифровой информации (на экране дисплея, принтере и т.д.)Селектируемые байты поступают в блок 5, Одновременно при появлении на выходах видеопроцессора 3 дополнительной инфор. мации через блок 4.1 передается соответствующая информация на блок 5, который выдает сигнал команды нд подключение системы АГ 1 Ч, расположенной в селекторе 2. Этот ГрсцРсс Осуществлчется следующим образог Ги нлл АГ 1 Ч г тщеты.го выхода селектора 2 п. от угнавт на л Г)дповале,ничключа 9.2 (см. фиг.2), который открывается при поступлении сигнала команды с блока 5 через блок 4,2 на вход ключа 9,2. При этом через открытый ключ обеспечивается подключение схемы АПЧ к селектору 1 каналов. т,е, с соответствующего выхода переключения блока 6 подключается к соответствующему входу переключения селектора 1 каналов.Пакеты цифровых сигналов дополнительной информации, длительность которых равна длительности одной строки телевизионного растра, содержат информацию, позволяющую при приеме пакета определять наличие ошибок в принятой информации. Наличие ошибок фиксируется в блоке 5 после соответствующей обработки принятой информации по известному алгоритму. Подс трой ка частоты о сущестел я ется по критерию максимальной достоверности приема, после чего по команде блока 5 через блок 4.2 ключ 9,2 блока 6 отключает систему АПЧ, а оптимальная частота подстройки для данного радиоканала запомин ветс я в блоке 5.При варианте 2, когда в принимаемом радиоканале отсутствуют цифровые сигналы дополнительной информации, с группы выходов блока 4.1 на блок 5 поступает информация об отсутствии в данном радиоканале цифровых сигналов. В этом случае в блоке 5 формируются сигналы переключения радиоканалов внутри данного диапазона радиочастот, Эти сигналы через первую группу выходов блока 5 в двоичном виде через блок 4,2 поступают на вход цифроаналогового преобразователя 8 (фиг.2), входящего в состав блока управления, На выходе ЦАП формируется аналоговое напряжение, пропорциональное двоичному коду на его входе. Это аналоговое напряжение с выхода блока 6 управления подключается к соответствующему входу переключения селектора 1 каналов, При этом по мере изменения аналогового напряжения происходит изменение частоты до тех пор, пока частота на выходе селектора 1 не будет равной номинальному значению промежуточной частоты.Так происходит поиск сигналов дополнительной информации по всем радиоканалам данного диапазона.При отсутствии сигналов дополнительной информации в данном диапазоне блок 5 в соответствии с алгоритмом работы принимает решение о переходе в другой диапазон. Эта операция осуществляется с помощью блока 5, который в соответствии с заданной программой выдает последовательность импульсов, Эти импульсы через первую группу выходов блока 5 по битам поступают на группу входов блока 4.2, который выполнен функционально в виде регистра сдвига, На выходе блока 4.2 5 формируется параллельный двоичный код,который поступает на входы блока 6 управления, Первые биты двоичного кода поступают на вход блока 7 и служат для формирования перепада напряжения. обес печивающего через блок 9,1 включение нужного диапазона радиочастот, подключая соответствующий выход блока 9,1, являющийся выходом переключения радиоканалов блока 6, к соответствующему входу 15 переключения селектора 1 каналов.Последующие биты двоичного кода поступают на вход ЦАП 8 и служат для переключения радиоканалов внутри диапазона, как описано выше.20 Блок 7 фиксирует данный диапазон доприхода команды перехода в другой.Блок 5, входящий в состав устройства,обеспечивает работу устройства по следующему алгоритму, Последовательно обходит 25 все диапазоны, фиксируя радиоканалы, вкоторых передаются цифровые сигналы дополнительной информации, фиксирует в памяти эти каналы и оптимальную частоту настройки для каждого канала. Составляет 30 временное расписание появления сигналовинформации по всем радиоканалам и на основании этого формирует оптимальный алгоритм обработки всей информации.Таким образом, предлагаемое устройст во позволяет автоматически выбирать оптимальный алгоритм обработки, хранения массива данных (буквенно-цифровой и графической информации), передаваемого по различным каналам ТВ вещания при мини мизации ошибки на бит принимаемой информации.Формула изобретения Устройство приема цифровых сигналовдополнительной информации, содержащее 45 последовательно соединенные селектор каналов, блок радиоканала, видеопроцессор и первый блок сопряжения, первый вход селектора каналов является входом устройства. второй его вход соединен с вторым 50 выходом блока радиоканала, о т л и ч а ю щ ее с я тем, что введены последовательно соединенные программируемый блок определения наличия, обработки и регистрации дополнительной информации, второй блок 55 сопряжения и блок управления, вход управления которого соединен с третьим выходом блока радиоканала, выходы переключения радиоканалов блока управления соединены с соответствующими входами переключения селектораканалов, группа входов про
