Инвентарное здание контейнерного типа

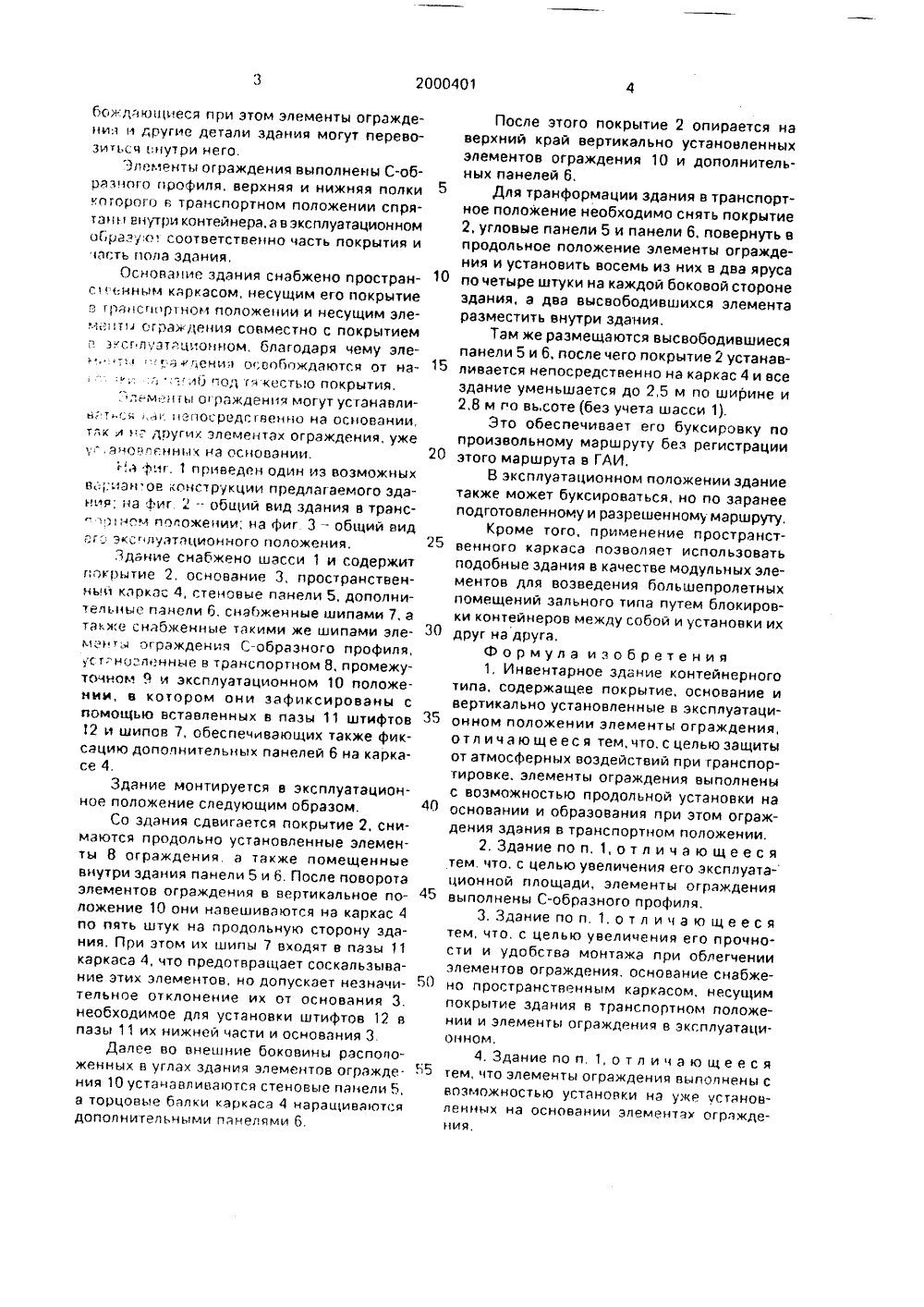

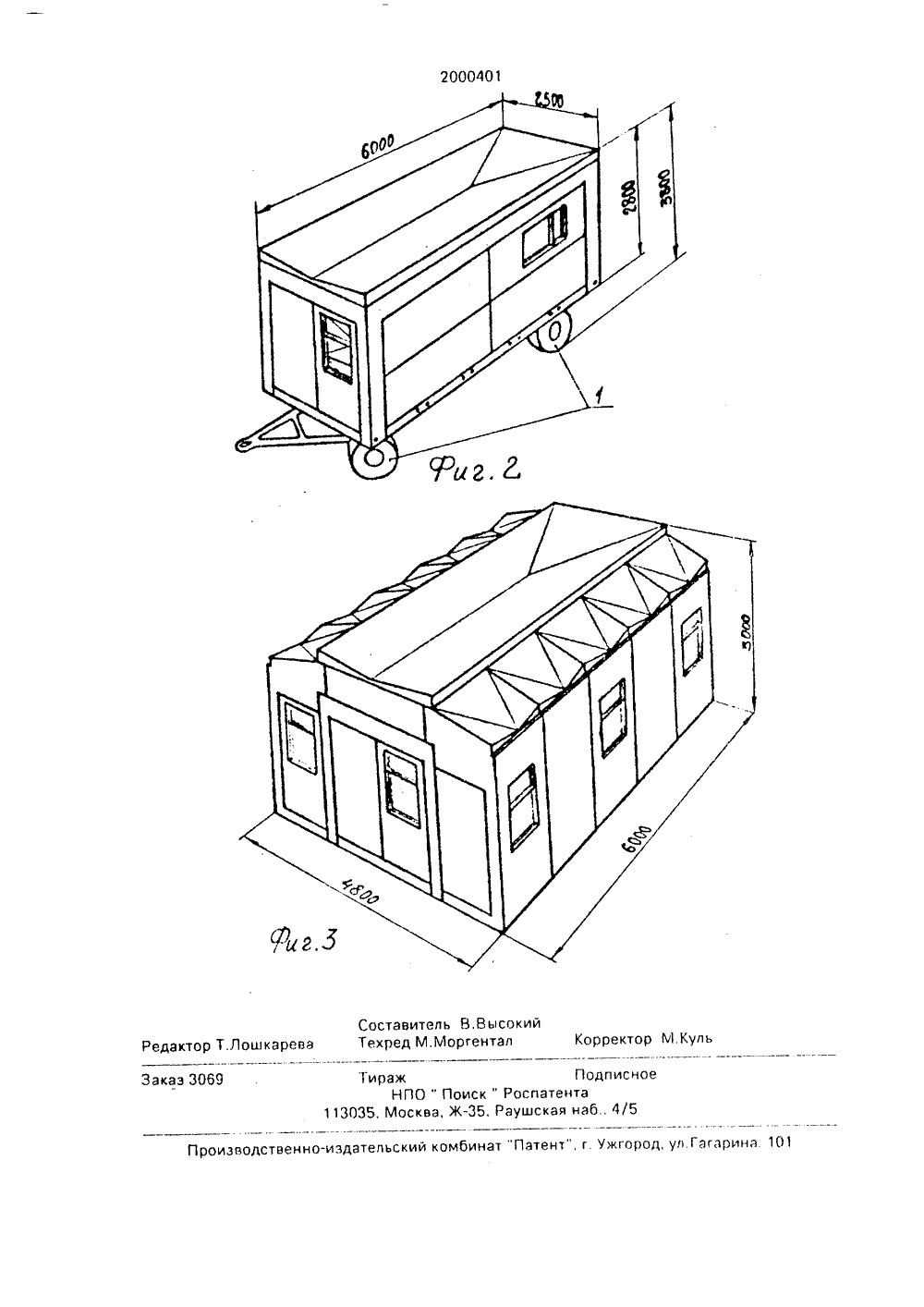

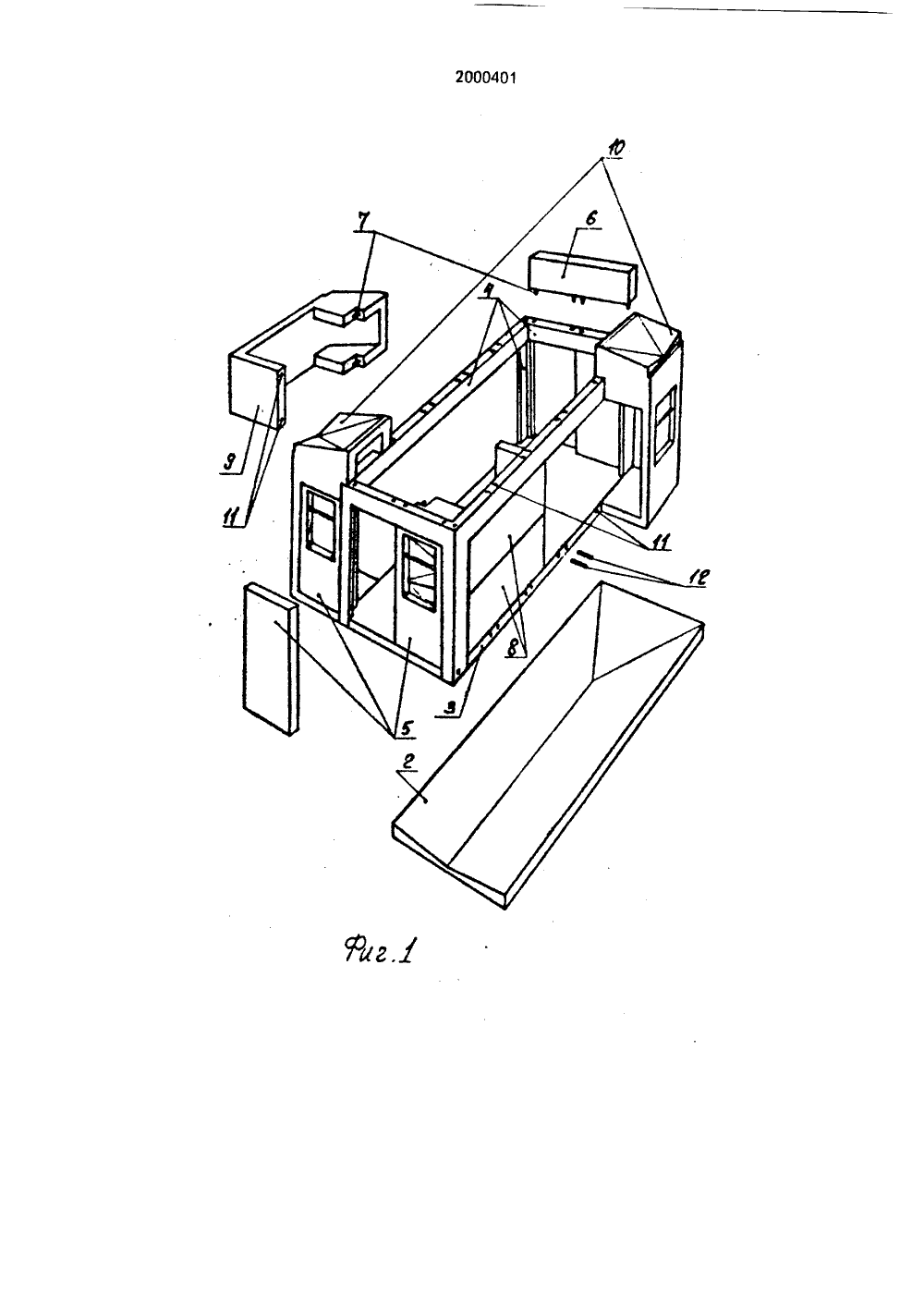

(57) Использование:быстрого возведенияи хозяйственных поси труднодоступной ЗДАНИЕ КОНТЕИя транспожилых, общоек в малестности ировки и ственных своен ной Сущность ение ти, чеКомитет Российской Федерац по патентам и товарным знак Изобретение относится к мобильной архитектуре и может быть использовано для транспортировки и быстрого возведения жилых, общественных и хозяйственных построек, в том числе и в мало освоенной, трудно доступной местности,Известно множество типов инвентарных зданий контейнерного типа, используемых геолого-разведочными, строительными и спасательными органиэациями. Эти здания пригодны как к изолированной эксплуатации, так и к строительству на их основе обширных комплексов в два и более этажа и с помещениями зального типа (см, Степанов И.В, Мобильные здания и сооружения, Справочное пособие, М., Стройиздат, 1988).Основные проблемы эксплуатации зда ний контейнерного типа связаны с недостаточной комфортностью и низкими потолками, что, в свою очередь, обусловлено транспортными требованиями. Кроме того, для перевозки контейнеров используется специализированный транспорт, эксплуатация которого дороже эксплуатации автотранспорта общего назначения, а проходимость ниже.Для решения этих проблем применяется трансформация контейнеров в компакт)5 Е 04 В 1/343, 1/348 изобретения: здание содержит покрытие, основание, каркас и элементы покрытия. В эксплуатационном положении элементы ограждения установлены вертикально, в транспортном - п дддльно образованием в обоих положениях ограждения здания. Выполнение элементов ограждения С-образного профиля обеспечивает увеличение ширины здания в эксплуатационном положении почти в два раза. 3 з.п. ф-лы, 3 ил,ное транспортное положение с последующеи перевозкой и трансформацией в пригодное для использования эксплуатационное поло- Я Наиболее близким к предлагаемому является инвентарное здание контейнерного типа по а,с, СССР М 1232768, кл. Е 04 Н 1/02. В нем трансформация обеспечивается сборно-разборной конструкцией здания. В этом случае в транспортном положении здание требует тщательной защиты от атмосферных воздействий, Это вызвано тем, что торцы сборных элементов здания оказываются снаружи транспортного пакета,Целью изобретения является устранение укаэанного недостатка, а также увеличение полезной площади, прочнос конструктивного разнообразия и облег ние монтажа мобильного здания.Цель достигается тем, что в транспортном положении элементы ограждения здания не укладываются плашмя на его основание, а устанавливаются вдоль длинных сторон контейнера продольно, наружу их внешней в эксплуатационном положении стороной и образуют надежное ограждение здания в транспортном положении. Высво 2000401бсх дающиеся при этом элементы ограждения и другие детали здания могут перевозитьсч ,нутри него.Элементы ограждения выполнены С-образного профиля, верхняя и нижняя полки которого В транспортном положении спрятан ы внутри контейнера, а в эксплуатационном ОГргзух 1, соответственно часть покрытия и ость пола здания,Основание здания снабжено пространс 1. нным каркасом, несущим его покрытие а гранспнр 1 ном положении и несущим элем:нт ограждения совместно с покрытием е э, сг луатацонном, благодаря чему эле: г.:а кг;ения ООВОбождаются От на; ; .иб под т.кестью покрытия,."лементы о раждения могут усганавли- В,:.,.я .1. непосредственно на основании, так и нс дгэугих элементах ограждения, уже,с 3 фиг, 1 привеДен ОДин из ВОзмОжных в,:иан ов конструкции предлагаемого здания; на фиг. 2 - общий вид здания в транс- - 1, нем положении, на фиг 3общий вид ег-. Зкс луатационного положения.Здание снабжено шасси 1 и содержит покрытие 2, основание 3, пространственньи каркас 4, стеновые панели 5, дополнительные панели 6, снабженные шипами 7, а также снабженные такими же шипами элем 1 н ограждения С-образного профиля, ус т:нозленные В транспортном 8, промежуточном 9 и эксплуатационном 1 О положемии, в котором они зафиксированы с помощью вставленных в пазы 11 штифтов 12 и шипов 7, Обеспечивающих также фиксацию дополнительных панелей 6 на каркасе 4.Здание монтируется в эксплуатационное положение следующим образом.Со здания сдвигается покрытие 2, снимаются продольно установленные элементы 8 ограждения, а также помещенные внутри здания панели 5 и 6. После поворота элементов ограждения в вертикальное положение 10 они навешиваются на каркас 4 по пять штук на продольную сторону здания. При этом их шипы 7 входят в пазы 11 каркаса 4, что предотвращает соскальзывание этих элементов, но допускает незначительное отклонение их от основания 3. необходимое для установки штифтов 12 в пазы 11 их нижней части и основания 3Далее во внешние боовины расположенных в углах здания элементов огражде. ния 10 устанавливаотся стеновые панели 5, а торцовые балки каркаса 4 наращиваотся дополнительными панелями б,5 10 15 20 25 30 35 40 45 50 55 После этого покрытие 2 опирается наверхний край вертикально установленныхэлементов ограждения 10 и дополнительных панелей 6.Для транформации здания в транспортное положение необходимо снять покрытие2, угловые панели 5 и панели 6. повернуть впродольное положение элементы ограждения и установить восемь из них в два ярусапо четыре штуки на каждой боковой сторонездания, а два высвободившихся элементаразместить внутри здания.Там же размещаются высвободившиесяпанели 5 и 6, после чего покрытие 2 устанавливается непосредственно на каркас 4 и всездание уменьшается до 2,5 м по ширине и2,8 м по вь,соте (без учета шасси 1).Это обеспечивает его буксировку попроизвольному маршруту без регистрацииэтого маршрута в ГАИ,В эксплуатационном положении зданиетакже может буксироваться, но по заранееподготовленному и разрешенному маршруту.Кроме того, применение пространственного каркаса позволяет использоватьподобные здания в качестве модульных элементов для возведения большепролетныхпомещений зального типа путем блокировки контейнеров между собой и установки ихдруг на другаФормула изобретения1, Инвентарное здание контейнерноготипа, содержащее покрытие, основание ивертикально установленные в эксплуатационном положении элементы ограждения,отличающееся тем,что,сцельюзащитыот атмосферных Воздействий при гранспортировке. элементы ограждения выполненыс воэможностью продольной установки наосновании и образования при этом ограждения здания в транспортном положении.2. Здание по и, 1, о тл и ч а ю щ ее с ятем, что, с целью увеличения его эксплуатационной площади, элементы ограждениявыполнены С-образного профиля.3, Здание по и, 1, о тл и ч а ю щеес ятем, что. с целью увеличения его прочности и удобства монтажа при облегченииэлементов ограждения, основание снабжено пространственным каркасом, несущимпокрытие здания в транспортном положении и элементы ограждения в эксплуатационном.4, Здание пои. 1, о тл и чаю ще всятем, что элементы ограждения выполнены сВозможностью установки на уже установленных на основании элементах ограждения, 20004012000401 Составитель В,Высокишкаревэ Техред М.Моргентал Реда Коррек Куль Заказ 30 Тираж Подписно НПО " Поиск " Роспатента 113035, Москва, Ж, Раушская наб 4/5
