Устройство для определения функции потенциометров

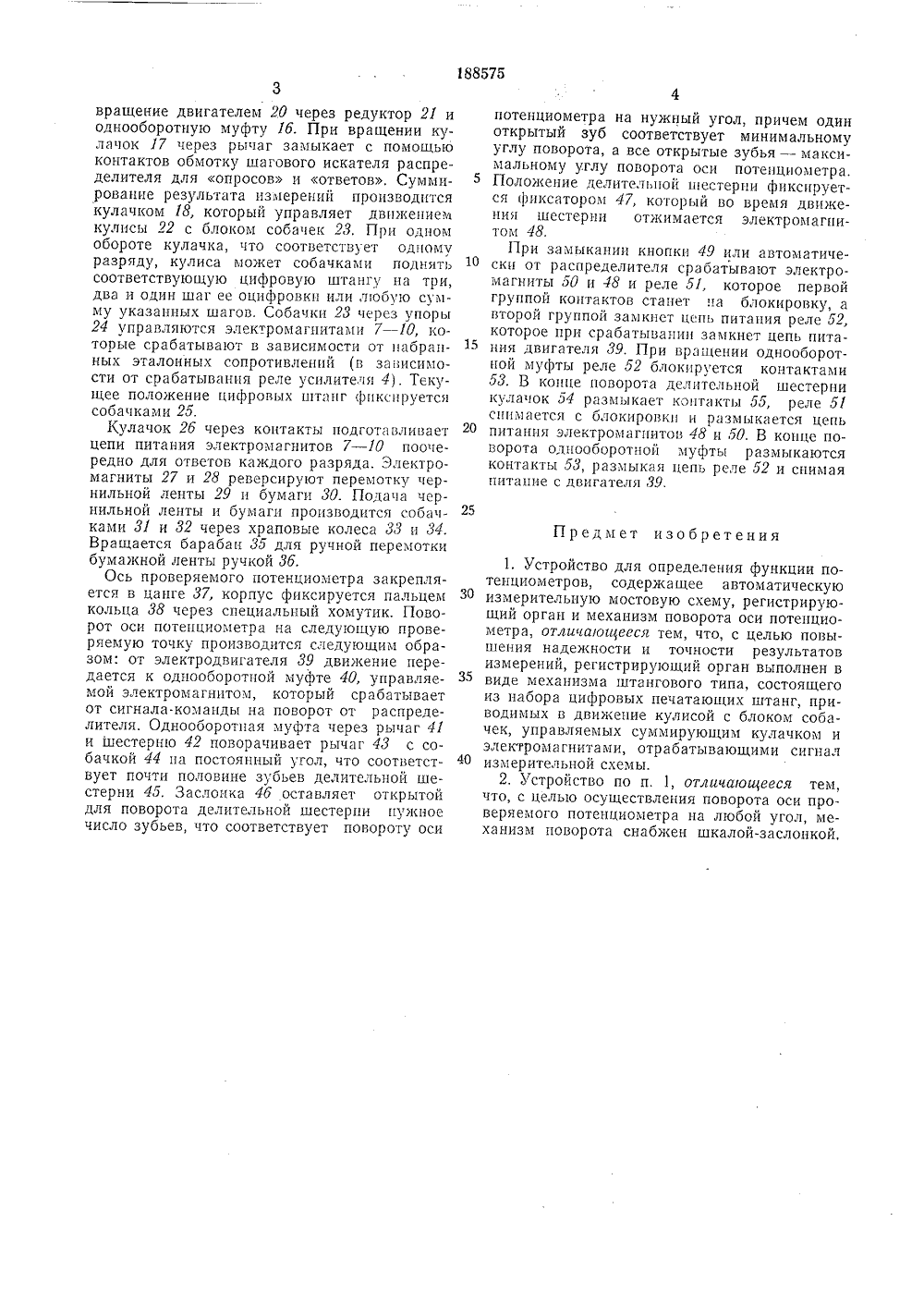

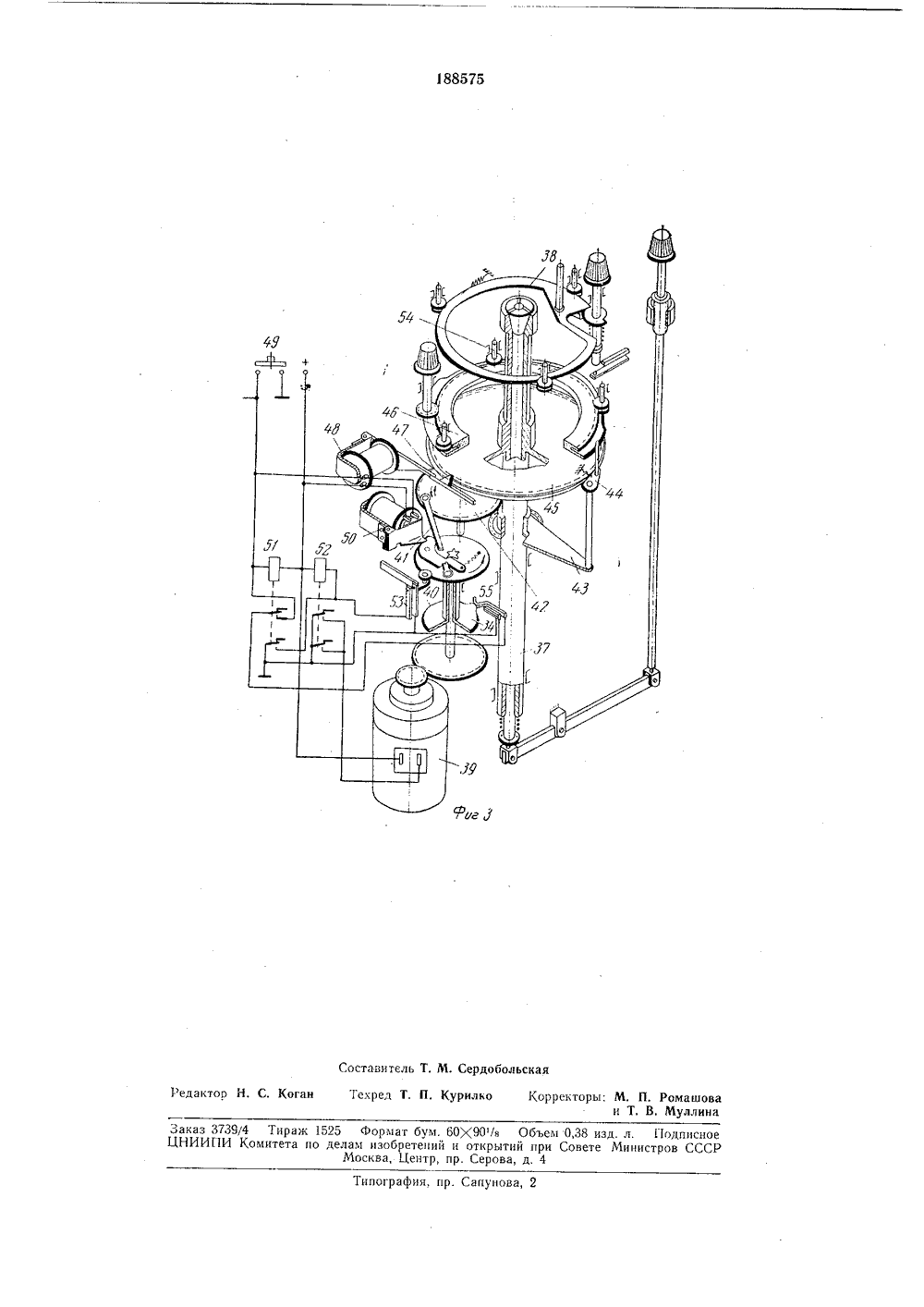

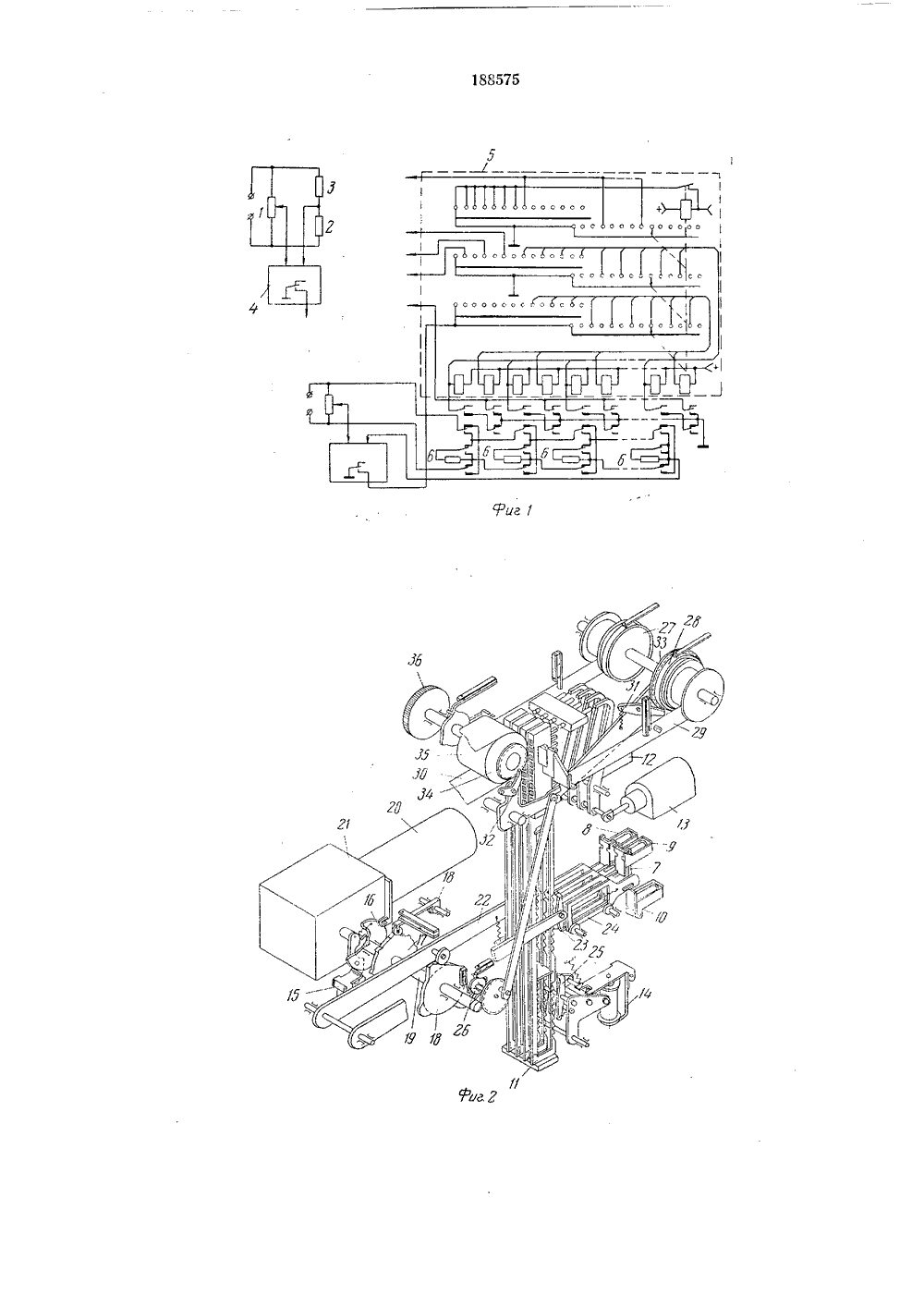

О П И С-А Н И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских. Социалистических Республик Зависимое от авт, свидетельстваЗаявлено 12 Х 11.1965 ( 1018997/26-10) л, 21 е, 29/02 рисоединением заявкиМПК 60 тет Комитет по делам изобретений и открыти при Совете МинистровСССР 621,317.727.1,089,6(088,8) Опубликовано 01.Х 1,1966, Бюллетень22 Дата опубликования описания 14.Х 11.196 б Авторыизобретения льман, А. Н, Енин Марок, Е. И.и А, В. Анпил. Е, Хнык Заявител УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ФУНКЦИИ ПОТЕНЦИОМЕТРОВИзвестны устройства для определения функции потенциометров.В предлагаемом устройстве регистрирующий орган выполнен в виде механизма штангового типа, состоящего из набора цифровых печатающих штанг, приводимых в движение кулисой с блоком собачек. Собачки управляются суммирующим кулачком и электромагнитами, отрабатывающими сигнал измерительной схемы. Механизм поворота снабжен 10 шкалой-заслонкой. Такая конструкция устройства позволяет повысить надежность и точность результатов измерений, а также осуществлять поворот оси проверяемого потенциометра иа любой угол.15На фиг. 1 изображена автоматическая измерительная схема; иа фиг. 2 - суммирующепечатающий орган и на фиг. 3 - механизм поворота оси потенциометра.Принцип работы описываемого устройства 20 заключается в следующем.Проверяемый потенциометр 1 образует с эталонным сопротивлением 2 - 3 мостовую схему. В диагональ моста включен фазочувствительный усилитель 4, который через спе циальный распределитель 5 управляет коммутацией эталонных сопротивлений б так, что сумма набранных сопротивлений эталона соответствует проверяемому участку потенциометра в %-ном отношении, 30 Сравнение проверяемого участка с эталонным производится следующим образом: в сопротивление 2 включаются сопротивления б (в направлении от старшего к младшему). Если включенное сопротивление велико, срабатывает реле усилителя 4, и подключенное одно из сопротивлений б переключается обратно в другое плечо моста (сопротивление д). Если включенное сопротивление эталона в плечо моста (сопротивление 2) меньше или равно участку потенциометра, оно остается включенным. В этом случае замыкается цепь питания, соответствующая данному разряду управляющих электромагнитов 7 - 10, и происходит подъем цифровых штанг 11 на соответствующую оцифровку.Распределитель выполнен на основе шагового искателя и электромагнитных реле, Цикл работы распределителя, соответствующий проверке одной точки потенциометра, равен одному обороту шагового искателя. Кроме коммутации эталонных сопротивлений 6, распределитель подает сигналы-команды на электромагниты печати 12 и 1 т, на механизм поворота оси потенциометра, на электромагнит 14 сброса результатов предыдущего измерения и электромагнит 15 однооборотной муфты 16.Основным управляющим элементом суммирующе-печатающего механизма являются кулачки 17 и 18 на валу 19, Вал приводится вовращение двигателем 20 через редуктор 21 и однооборотную муфту 1 б. При вращении кулачок 17 через рычаг замыкает с помощью контактов обмотку шагового искателя распределителя для опросов и ответов, Суммирование результата измерений производится кулачком 18, который управляет движением кулисы 22 с блоком собачек 23, При одном обороте кулачка, что соответствует одному разряду, кулиса может собачками поднять соответствующую цифровую штангу ца три, два и один шаг ее оцифровки или любую сумму указанных шагов. Собачки 23 через упоры 24 управляются электромагнитами 7 - 10, которые срабатывают в зависимости от набранных эталонных сопротивлений (в зависимости от срабатывания реле усилителя 4). Текущее положение цифровых штанг фиксируется собачками 25.Кулачок 2 б через контакты подготавливает цепи питания электромагнитов 7 - 10 поочередно для ответов каждого разряда. Электромагниты 27 и 28 реверсируют перемотку чернильной ленты 29 и бумаги 30. Подача чернильной ленты и бумаги производится собачками 31 и 32 через храповые колеса 33 и 34, Вращается барабан 35 для ручной перемотки бумажной ленты ручкой 3 б.Ось проверяемого потенциометра закрепляется в цанге 37, корпус фиксируется пальцем кольца 38 через специальный хомутик. Поворот оси потецциометра на следующую проверяемую точку производится следующим образом: от электродвигателя 39 движение передается к однооборотцой муфте 40, управляемой электромагнитом, который срабатывает от сигнала-команды на поворот от распределителя. Однооборотная муфта через рычаг 41 и шестерню 42 поворачивает рычаг 43 с собачкой 44 ца постоянный угол, что соответствует почти половине зубьев делительной шестерни 45. Заслонка 4 б оставляет открытой для поворота делительной шестерни нужное число зубьев, что соответствует повороту оси потенциометра на нужный угол, причем один открытый зуб соответствует минимальному углу поворота, а все открытые зубья - максимальному углу поворота оси потенциометра.Положение делительцой шестерни фиксируется фиксатором 47, который во время движения гцестерни отжимается электромагнитом 48.При замыкании кнопки 49 или автоматиче скц от распределителя срабатывают электромагниты 50 и 48 и реле 51, которое первой группой контактов станет ца блокировку, а второй группой замкнет цепь питания реле 52, которое при срабатывании замкнет цепь пита ния двигателя 39. При вращении однооборотной муфты реле 52 блокируется контактами 53. В конце поворота делцтельцой шестерни кулачок 54 размыкает контакты 55, реле 51 снимается с олокировкц и размыкается цепь 0 питания электромагнитов 48 и 50. В конце поворота одцооборотной муфты размыкаются контакты 53, размыкая цепь реле 52 и снимая питание с двигателя 39,25Предмет изобретения1. Устройство для определения функции потенциометров, содержащее автоматическую ЗО измерительную мостовую схему, регистрирующий орган и механизм поворота оси потепциометра, отличаощееся тем, что, с целью повышения надежности и точности результатов измерений, регистрирующий орган выполнен в З виде механизма штангового типа, состоящегоиз набора цифровых печатающих штанг, приводимых в движение кулисой с блоком собачек, управляемых суммирующим кулачком и электромагнитами, отрабатывающими сигнал 4 О измерительной схемы.2, Устройство по п, 1, отличающееся тем,что, с целью осуществления поворота оси проверяемого потенциометра на любой угол, механизм поворота снабжен шкалой-заслонкой, 188575Техред Т. П. Курилко Редактор Н. С. Коган Типография, пр. Сапунова, 2 Заказ 3739/4 Тираж 1525 Формат бум, 60)(90 Чв Объем 0,38 изд. л. ГодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Центр, пр. Серова, д. 4
