Сополимер метилметакрилата и метакрилфенилгидразида в качестве модификатора брекерных резиновых смесей и способ его получения

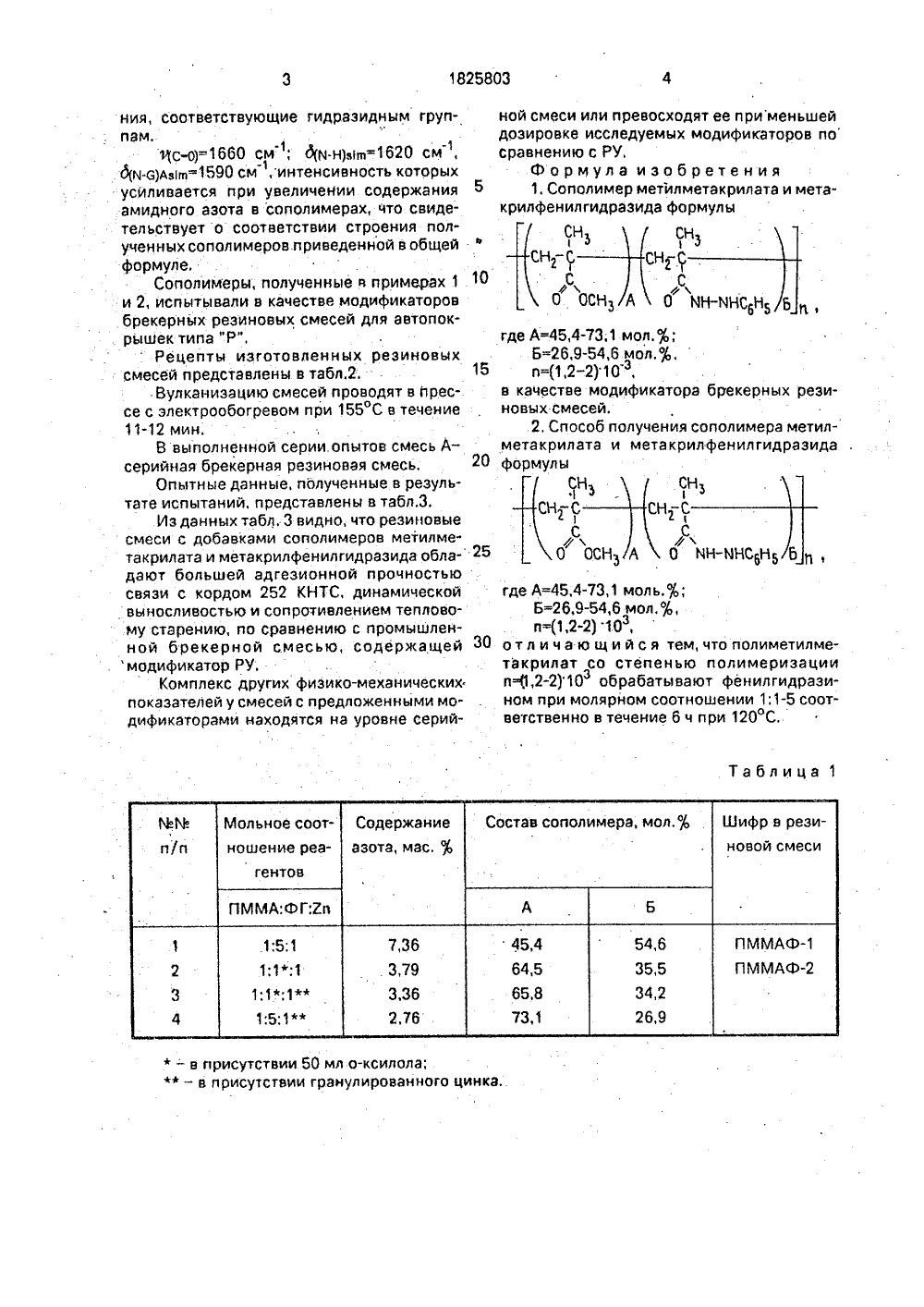

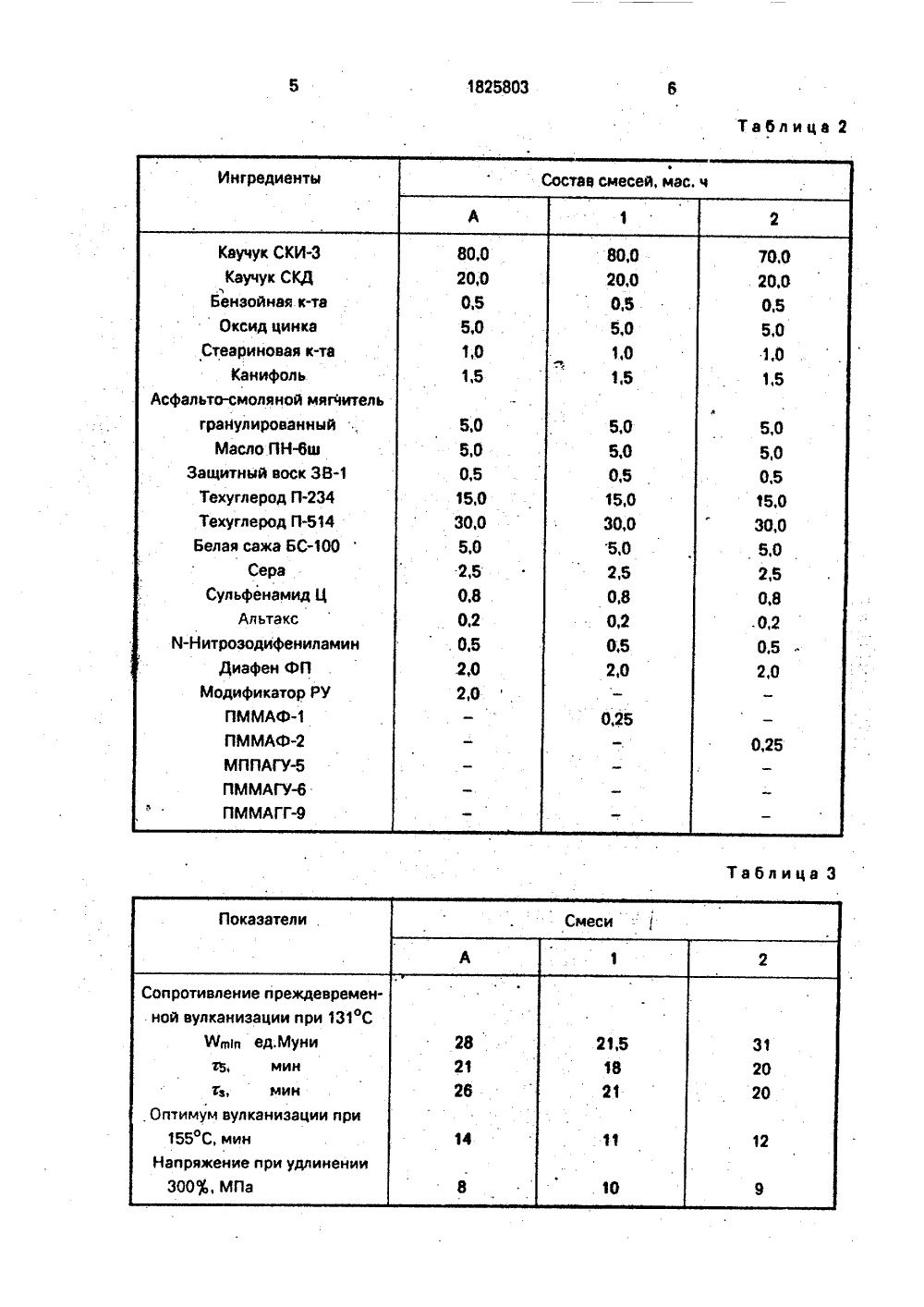

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 19) 01) 8 С 51 М С ОВ Р 220/60, 8/30//(С ОВ Р 22 О/ 220:18) ГОсудАРстВенОе пАтентнВЕДОМСТВО СССР(ГОСПАТЕНТ СССР) ЗОБРЕТЕНИ ОПИСА АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(57) Использование: резиновых смесей. сополимеры метилм гидразида формулы СН, %25 литехниИ.А.Поно ский институтрев, С.И,Ба 8250, кл. С 08 Г 8/30 такрил спензионный. где А=45,4-73,1 мол. п=1,2-210, Сополиме кой полиметилметак ном при мольном с течение 6 ч при 120 С Р МЕТИЛМЕТАКРИЛАТА И ИЛ ГИДРАЗ ИДА В КАЧ ЕКАТОРА БРЕКЕРНЫХ РЕЕСЕЙ И СПОСОБ ЕГО Изобретение относится к химии полимеров, конкретно к новым сополимерам, содержащим метилметакрилатные и метакрилгидраэидные звенья,Цель изобретения - синтез новых сополимеров и расширение номенклатуры модификаторов брекерных резиновых смесей,Поставленная цель достигается структурой предлагаемого сополимера, Сополимер получают обработкой полиметилметакрилата фенилгидразином (ФГ) при мольном соотношении 1:1-5 в течение 6 ч при 120 С.П р и м е р 1. 10,01 г (0,1 моль) ПММА, 54,10 г(0,5 моль) ФГ и 6,5 г(0,1 г экв) порошкообразного цинка нагревают в круглодонном стеклянном реакторе (0,25 л), снабженном мешалкой и обратным холодильником, при температуре 120 С в течение 6 ч, Из остывшей реакционной массы, растворенной в 500 мл диметилформамида, полимер высаждают 200 мл воды с последующей двухкратной промывкой избытком воды. Сополимер сушат в вакуумном шкафу при температуре 50 С (15 мм рт,ст,) до постоянного веса. Получают 13,06 г сополимера, представляющего собой после измельчения желтый порошок, хорошо растворимый в хлороформе, ограниченно в толуоле, нерастворимый в спирте и эфире.П р и м е р ы 2-4. Опыты проведены аналогично примеру 1, но по иным режимам, в присутствии растворителя при других мольных соотношениях реагентов, с гранулированным цинком в качестве катализатора, Условия проведения синтезов и полученные характеристики сополимеров приведены в табл,1,На ИК-спектрах очищенных и осушенных полимеров сохраняются полосы поглощения сложноэфирных групп (и (с-о)=1725 см ) и появляются новые полосы поглоще(21) 4900179/05(54) СОПОЛИМЕМЕТАКРИЛ ФЕНСТВЕ МОДИФИЗИНОВЫХ СМПОЛУЧЕНИЯ синтез модификатора ущность изобретения такрилата и метакрил, Б=26,9-54,6 мол ры получают обработилата фенилгидразиоотношении 1:1-5 в . 2 с,п. ф-лы,3 табл.1 о 25603 де А=45,4-73,1Б=26,9-54,6 п=(1,2-2)10 качестве моди овцх смесей,2, Способ по етакрилата и ормулы ол. 70ол. де А=45,4-73,1 мо Б=26,9-54,6 м п=(1,2-2) 10,тл ича ю щий акрилат со сте-9,2-2)10 обраб ом при молярном етственно в течея тем, что по енью полим атывают фен соотношении ие 6 ч при 120 иметилмееризации илгидрази:1-5 соотабл ния, соответствующие гидразидным группам.1 с)=1660 см "; драч-н)ивсм ,д(м-а)дев=1590 см, интенсивность которыхусиливается при увеличении содержанияамидного азота в сополимерэх, что свидетельствует о соответствии строения полученных сополимеров.п риведенной в общей фформуле,Сополимеры, полученные ц примерах 1и 2, испытывали в качестве модификаторовбрекернйх резиновых смесей для автопокрышек типа "Р",Рецепты изготовленных резиновыхсмесей представлены в табл.2; 15Вулканизацию смесей проводят в прессе с электрообогревом при 155 С в течение11-12 мин.В выполненной серии.опцтов смесь Асерийная брекерная резиновая смесь. 20Опытные данные, полученные в результате испытаний, представлены в табл.З,Из данных табл. 3 видно, что резиновыесмеси с добавками сополимеров метилметакрилата и метакрилфенилгидразида обладают большей адгезионной прочностьюсвязи с кордом 252 КНТС, динамическойвыносливостью и сопротивлением тепловому старению, по сравнению с промышленной брекерной смесью, содержащей 30модификатор РУ.Комплекс других физико-механическихпоказателей у смесей с предложенными модификаторами находятся на уровне серий - в присутствии 50 мл о-ксилола;- в присутствии гранулированного ци ной смеси или превосходят ее при меньшей дозировке исследуемых модификаторов по сравнению с РУ. формула изобретения 1. Сополимер метилметакрилата и метакрилфенилгидразида формулы СН СН1 Н 2- СН.С С40ф1фикатора брекерных резилучения сополимера мети мета крилфенилгидрази1825803 Продолжение табл. 3 оставитель Г. Руссехред М. Моргентал их Корректор И.Шмако ктор ьский комбинат "Патент", г. Ужгород, ул.Гагарина,роиэводственно-и з 2306 Тираж Подписное 8 НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035, Москва, Ж-ЗЬ, Раушская наб 4/5
