Аппарат для репозиции переломов костей предплечья

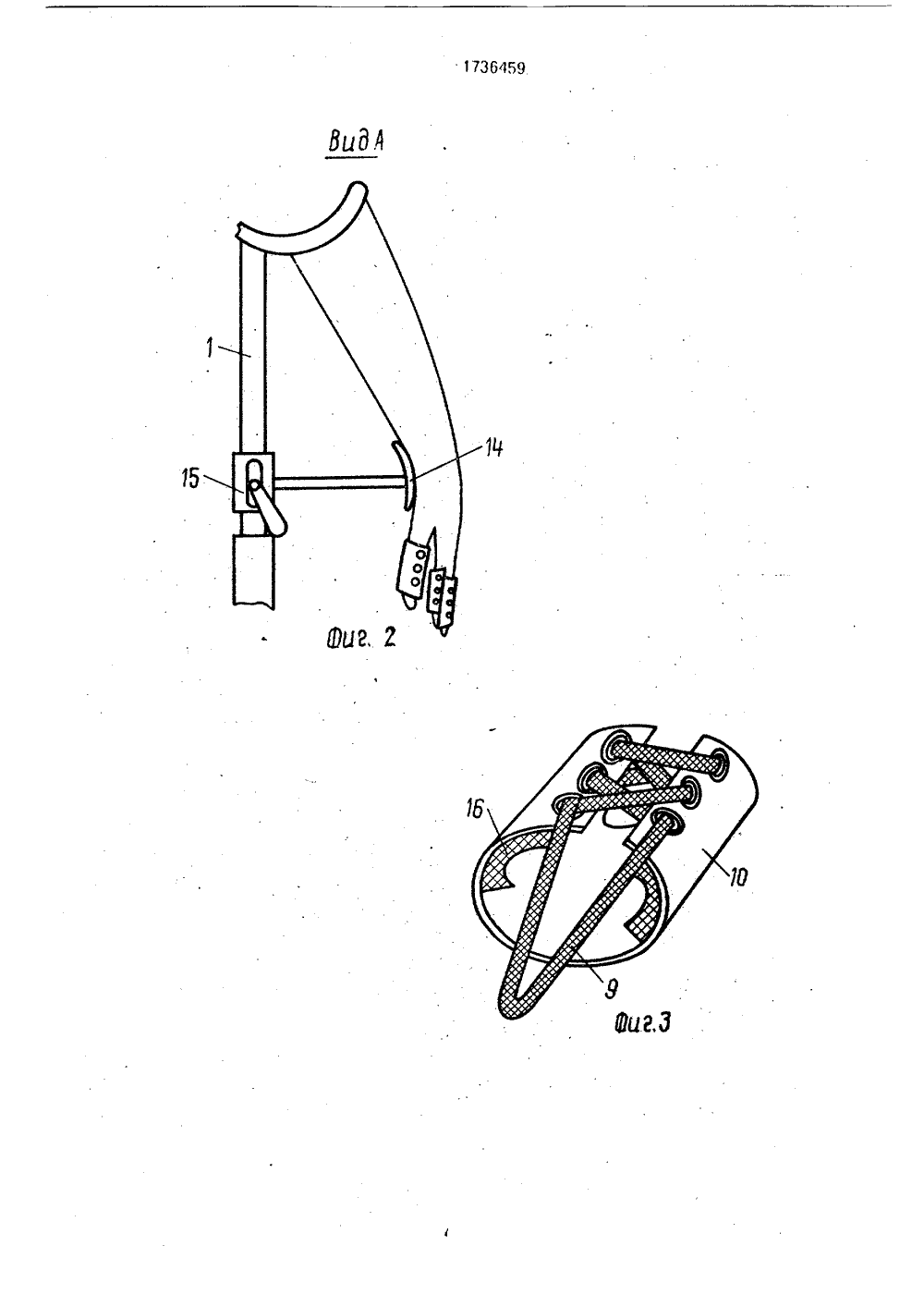

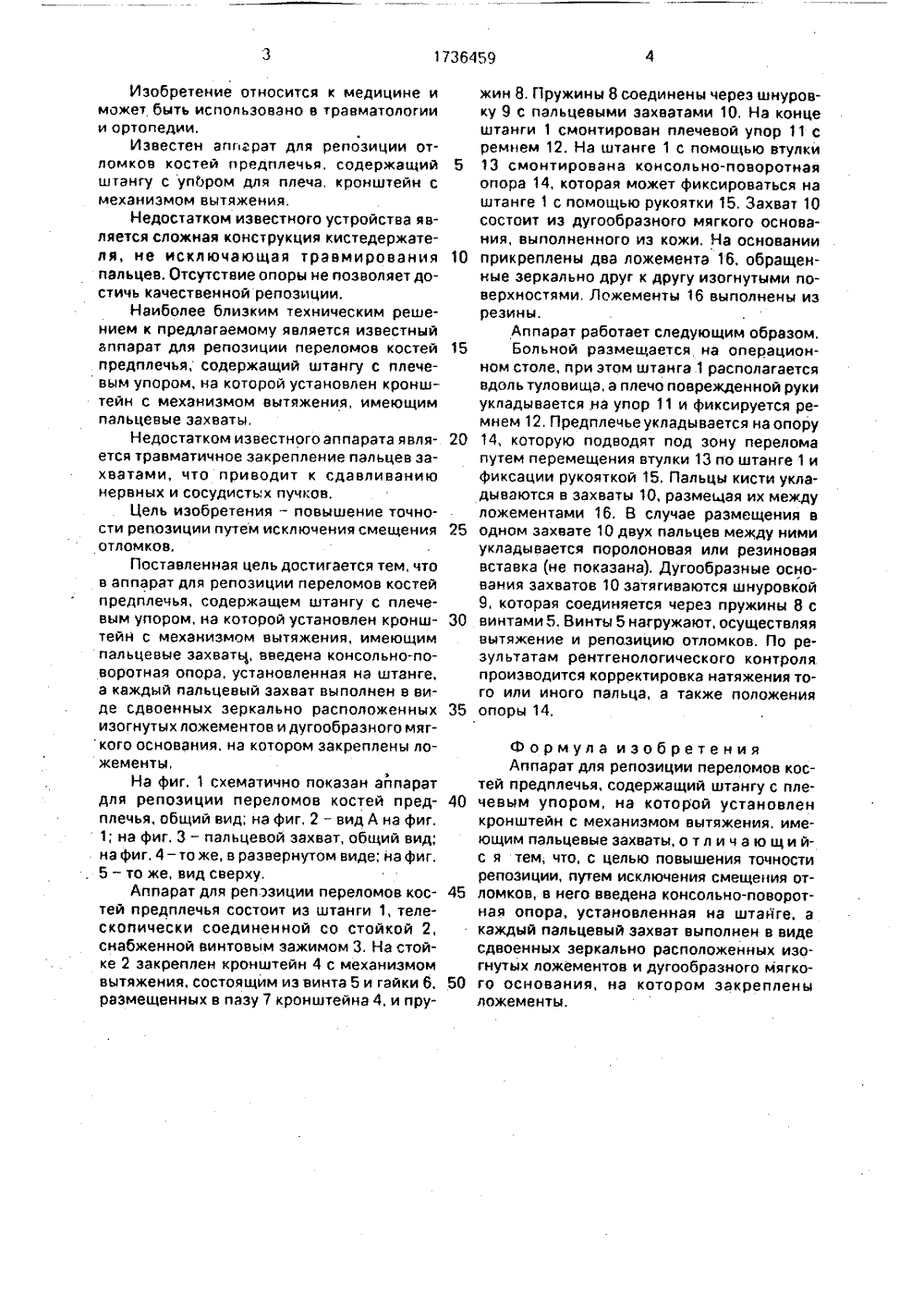

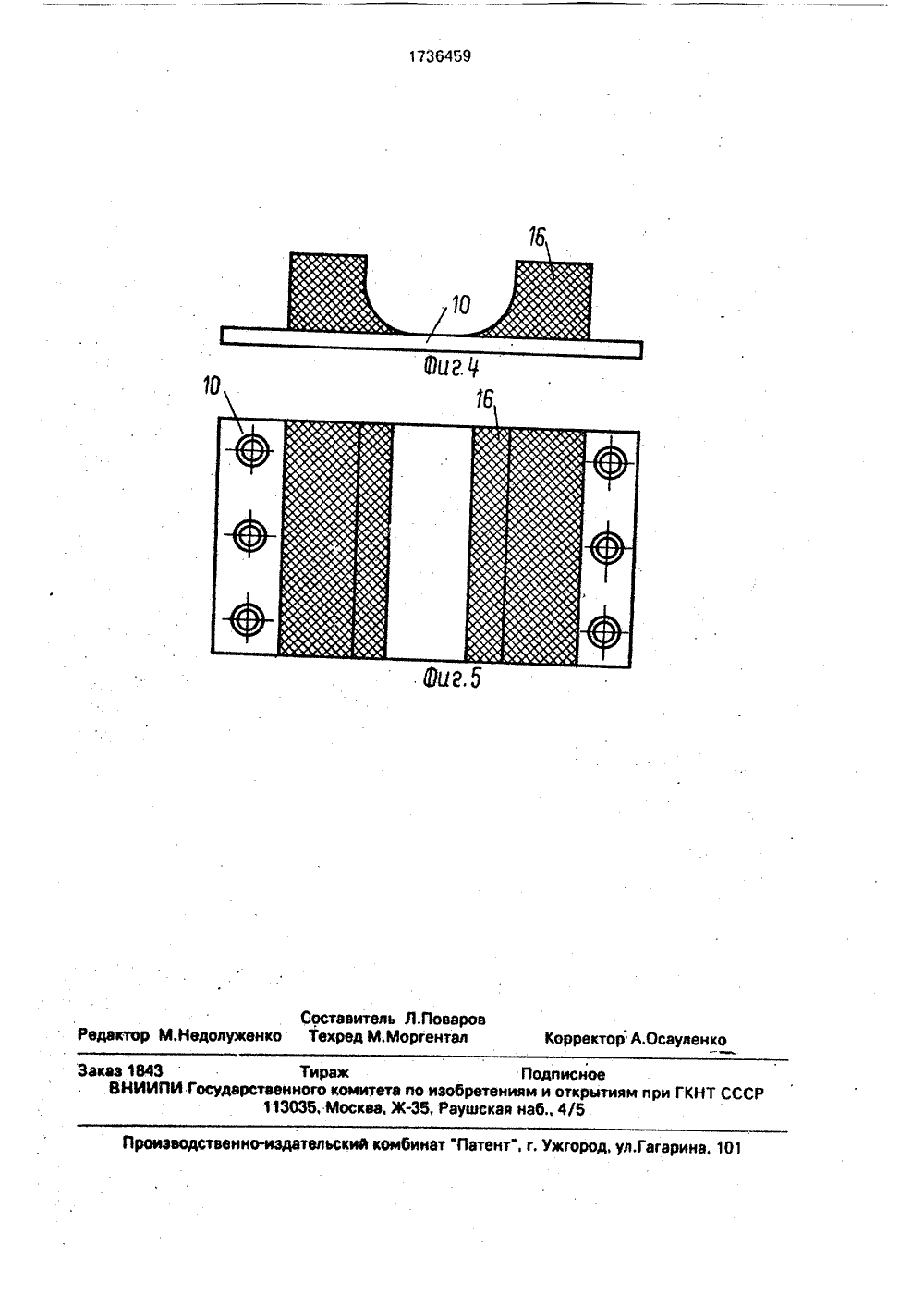

, 173645 17/50 РЕТЕНИЯ А О К АВТОРС СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(53) 615.472:616,71-001.5-089.02 (088.8) (56) Авторское свидетельство СССР М 171972, кл. А 61 В 17/56, 1965.Авторское свидетельство СССР Ф 984470, кл, А 61 В 17/58, 1981,(54) АППАРАТ ДЛЯ РЕПОЗИЦИИ ПЕРЕЛОМОВ КОСТЕЙ ПРЕДПЛЕЧЬЯ(57) Изобретение относится к области медицины и может быть использовано в травматологии и ортопедии. Цель изобретения - повышение точности репозиции путем иск 2лючения смещения отломков, Аппарат содержит телескопическую штангу 1 с кронштейном 4, на котором смонтирован механизм вытяжения, состоящий из винтов 5 и пружин 8, Пружины 8 через шнуровки 9 связаны с пальцевыми захватами 10, Штанга 1 размещается вдоль тела пациента, поврежденная рука которого помещается на упор 11 и фиксируется ремнем 12, Под зону перелома подводится опора 14, а пальцы укладываются на основание пальцевых захватов 10, которые затягивают шнуровкой 9, соединенной с пружиной 8, Затем, нагружая винт 5 производят вытяжение и репозицию под рентгеноконтролем. 5 ил,40 50 Изобретение относится к медицине иможет быть использовано в травматологиии ортопедии.Известен апгграт для репоэиции отломков костей предплечья, содержащийштангу с упором для плеча, кронштейн смеханизмом вытяжения.Недостатком известного устройства является сложная конструкция кистедержателя, не исключающая травмированияпальцев. Отсутствие опоры не позволяет достичь качественной репозиции,Наиболее близким техническим решением к предлагаемому является известныйаппарат для репозиции переломов костейпредплечья, содержащий штангу с плечевым упором, на которой установлен кронштейн с механизмом вытяжения, имеющимпальцевые захваты,Недостатком известного аппарата является травматичное закрепление пальцев захватами, что приводит к сдавливаниюнервных и сосудистых пучков,Цель изобретения - повышение точности репозиции путем исключения смещенияотломков,Поставленная цель достигается тем, чтов аппарат для репоэиции переломов костейпредплечья, содержащем штангу с плечевым упором, на которой установлен кронштейн с механизмом вытяжения, имеющимпальцевые захваты, введена консольно-поворотная опора, установленная на штанге,а каждый пальцевый захват выполнен в виде сдвоенных зеркально расположенныхизогнутых ложементов и дугообразного мягкого основания, на котором закреплены ложементы,На фиг. 1 схематично показан айпаратдля репозиции переломов костей предплечья, общий вид; на фиг, 2 - вид А на фиг,1; на фиг, 3 - пальцевой захват, общий вид;на фиг. 4- то же, в развернутом виде; на фиг,, 5 - то же, вид сверху,Аппарат для репэзиции переломов костей предплечья состоит из штанги 1, телескопически соединенной со стойкой 2,снабженной винтовым зажимом 3. На стойке 2 закреплен кронштейн 4 с механизмомвытяжения, состоящим иэ винта 5 и гайки 6,размещенных в пазу 7 кронштейна 4, и пру 5 10 15 20 25 30 35 жин 8. Пружины 8 соединены через шнуровку 9 с пальцевыми захватами 10, На конце штанги 1 смонтирован плечевой упор 11 с ремнем 12. На штанге 1 с помощью втулки 13 смонтирована консольно-поворотная опора 14, которая может фиксироваться на штанге 1 с помощью рукоятки 15, Захват 10 состоит из дугообразного мягкого основания, выполненного из кожи. На основании прикреплены два ложемента 16, обращенные зеркально друг к другу изогнутыми поверхностями, Ложементы 16 выполнены иэ резины.Аппарат работает следующим образом.Больной размещается на операционном столе, при этом штанга 1 располагается вдоль туловища, а плечо поврежденной руки укладывается на упор 11 и фиксируется ремнем 12. Предплечье укладывается на опору 14, которую подводят под зону перелома путем перемещения втулки 13 по штанге 1 и фиксации рукояткой 15, Пальцы кисти укладываются в захваты 10, размещая их между ложементами 16, В случае размещения в одном захвате 10 двух пальцев между ними укладывается поролоновая или резиновая вставка (не показана). Дугообразные основания захватов 10 затягиваются шнуровкой 9, которая соединяется через пружины 8 с винтами 5. Винты 5 нагружают, осуществляя вытяжение и репазицию отломков. По результатам рентгенологического контроля производится корректировка натяжения того или иного пальца, а также положения опоры 14,Формула изобретения Аппарат для репозиции переломов костей предплечья, содержащий штангу с плечевым упором, на которой установлен кронштейн с механизмом вытяжения, имеющим пальцевые захваты, о т л и ч а ю щ и йс я тем, что, с целью повышения точности репозиции, путем исключения смещения отломков, в него введена консольно-поворотная опора, установленная на штайге. а каждый пальцевый захват выполнен в виде сдвоенных зеркально расположенных изогнутых ложементов и дугообразного мягкого основания, на котором закреплены ложементы.1736459 Составитель Л.ПоваровРедактор М.Недолуженко Техред М.Моргентал Корректор А.Осауле Зак Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 10 1843 Тираж Подписное НИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС 113035. Москве, Ж, Раушская наб., 4/5.
