Формирователь импульсов

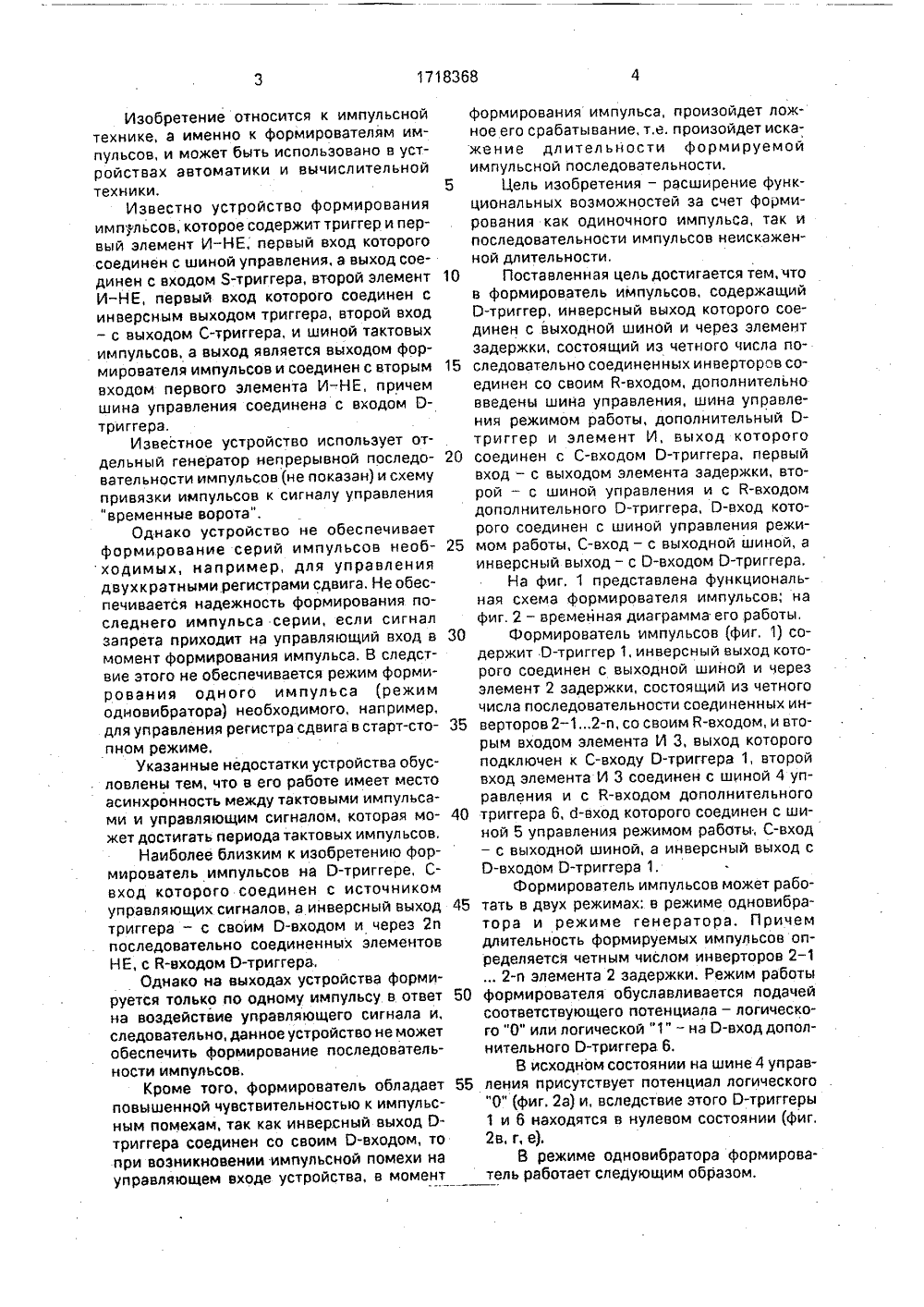

союз советскихСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1718368 А 1 я)5 Н 03 К 5/О ИСАНИЕ ИЗОБРЕТЕНИ ЛЬСТЯУ ВТОРСКОМУ С М но инение "Ижев о СССР1986.ых микросхетехнике. Спр987, с, 106. р етельств 3 К 5/01, тегральн ительной и связь. в ГО СУДА Р СТВ Е ННЫ Й КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР 21) 4755371/2122) 01.11,89(56) Авторское свиМ 1305839, кл. Н 0Применение иэлектронной вычисвочник, - М.: Радио5,35 б,(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ (57) Изобретение относится к импульсной технике и может быть использовано в устройствах автоматики и вычислительной техники, Цель изобретения - расширение функциональных возможностей за счет формирования как одиночного импульса, так и последовательности импульсов неискаженной длительности - достигается введением дополнительного О-триггера 6 и элемента И 3, Устройство также содержит О-триггер 1, элемент 2 задержки, состоящий из четного числа последовательно соединенных инверторов 2-1,2-п. 2 ил,10 30 40 45 50 Изобретение относится к импульснойтехнике, а именно к формирователям импульсов, и может быть использовано в устройствах автоматики и вычислительнойтехники. 5Известно устройство формированияимпульсов, которое содержит триггер и первый элемент И-НЕ; первый вход которогосоединен с шиной управления, а выход соединен с входом Я-триггера, второй элементИ-НЕ, первый вход которого соединен синверсным выходом триггера, второй вход- с выходом С-триггера, и шиной тактовыхимпульсов, а выход является выходом формирователя импульсов и соединен с вторым 1входом первого элемента И-НЕ, причемшина управления соединена с входом Отриггера,Известное устройство использует отдельный генератор непрерывной последавательности импульсов (не показан) и схемупривязки импульсов к сигналу управления"временные ворота",Однако устройство не обеспечиваетформирование серий импульсов необходимых, например, для управлениядвухкратными регистрами сдвига, Не обеспечивается надежность формирования последнего импульса серии, если сигналзапрета приходит на управляющий вход вмомент формирования импульса. В следствие этого не обеспечивается режим формирования одного импульса (режимодновибратора) необходимого, например,для управления регистра сдвига в старт-стопном режиме.Указанные недостатки устройства обусловлены тем, что в его работе имеет местоасинхронность между тактовыми импульсами и управляющим сигналом, которая может достигать периода тактовых импульсов,Наиболее близким к изобретению формирователь импульсов на О-триггере, Свход которого соединен с источникомуправляющих сигналов, а инверсный выходтриггера - с своим О-входом и через 2 ппоследовательно соединенных элементовНЕ, с й-входом О-триггера.Однако на выходах устройства формируется только по одному импульсу в ответна воздействие управляющего сигнала и,следовательно, данное устройство не можетобеспечить формирование последовательности импульсов.Кроме того, формирователь обладаетповышенной чувствительностью к импульсным помехам, так как инверсный выход Отриггера соединен со своим О-входом, топри возникновении импульсной помехи науправляющем входе устройства, в момент формирования импульса, произойдет ложное его срабатывание, т,е. произойдет искажение длительности формируемой импульсной последовательности,Цель изобретения - расширение функциональных возможностей за счет формирования как одиночного импульса, так и последовательности импульсов неискаженной длительности,Поставленная цель достигается тем, что в формирователь импульсов, содержащий О-триггер, инверсный выход которого соединен с выходной шиной и через элемент задержки, состоящий из четного числа последовательно соединенных инверторов соединен со своим Я-входом, дополнительно введены шина управления, шина управления режимом работы, дополнительный О- триггер и элемент И, выход которого соединен с С-входом О-триггера, первый вход - с выходом элемента задержки, второй - с шиной управления и с К-входом дополнительного О-триггера, О-вход которого соединен с шиной управления режимом работы, С-вход - с выходной шиной, а инверсный выход - с О-входом О-триггера.На фиг, 1 представлена функциональная схема формирователя импульсов; на фиг, 2 - временная диаграмма его работы.Формирователь импульсов (фиг. 1) содержит О-триггер 1, инверсный выход которого соединен с выходной шиной и через элемент 2 задержки, состоящий из четного числа последовательности соединенных инверторов 2 - 12-п, со своим В-входом, и вторым входом элемента И 3, выход которого подключен к С-входу О-триггера 1, второй вход элемента И 3 соединен с шиной 4 управления и с Й-входом дополнительного триггера 6, б-вход которого соединен с шиной 5 управления режимом работы, С-вход - с выходной шиной, а инверсный выход с О-входом О-триггера 1.Формирователь импульсов может работать в двух режимах: в режиме одновибратора и режиме генератора. Причем длительность формируемых импульсов определяется четным числом инверторов 2-12-и элемента 2 задержки. Режим работы формирователя обуславливается подачей соответствующего потенциала - логического "0" или логической "1" - на О-вход дополнительного О-триггера 6.8 исходном состоянии на шине 4 управления присутствует потенциал логического "0" (фиг. 2 а) и, вследствие этого О-триггеры 1 и 6 находятся в нулевом состоянии (фиг.2 в, г, е).В режиме одновибратора формирователь работает следующим образом,С шины 5 управления режимом работы на б-вход триггера 6 подается сигнал логи.- ческой "1" (фиг. 2 б) и при появлении на шине 4 управления перепада напряжения "О/1" снимается запрет с О-триггера 6, срабатывает по первому входу элемент И 3 и О-триггер 1, Через время Т, определяемое временем прохождения сигнала череЗ элемент 2 задержки, на выходе этого элемента появляется сигнал логического "0", который, воздействуя на установочный Я-вход О-триггера 1, возвращает его в нулевое состояние. Таким образом, на выходах О-триггера 1 формируются по одному импульсу. Перепад напряжения "О/1" на инверсном выходе О-триггера 1 переводит в единичное состояние дополнительный О-триггер 6, Сигнал логического "0" с его инверсного выхода поступает на О-вход О-триггера 1, и с появлением перепада напряжения "О/1" на выходе элемента 2 задержки О-триггер 1 подтвердит свое нулевое состояние, В таком состоянии устройство будет находиться до поступления перепада напряжения "1/О" на шину 4 управления, возвращающего устройство в исходное состояние.В режиме генератора устройство работает следующим образом,На О-вход триггера б с шины 5 управления режимом работы устройства подается сигнал логического "0". При появлении перепада напряжения "О/1" на шине 4 управления последовательно срабатывают элемент И 3 и О-триггер 1. Через время Т О-триггер 1 возвращается в нулевое состояние и перепад напряжения "О/1" с инверсного его выхода через время Т последовательно воздействует на его. Я и С-входы и, так как на Р-входе О-триггера 1 постоянно присутствует сигнал логической "1", так как О-триггер б находится в нулевом состоянии, О-триггер 1 снова перейдет в единичное состояние.Таким образом, на выходах О-триггера 1 будут формироваться серии импульсных последовательностей с периодом 2 Т.При подаче на шину 4 управления сигнала логического "0" прекращается поступление воздействующих сигналов на С-вход О-триггера 1 и, если последний импульс серии к моменту окончания действия управляющего сигнала полностью несформировался, т,е. О-триггер 1 будет находиться еще в единичном состоянии, процесс формирования импульса будет продолжаться до тех пор, пока сигнал логического "0" с 5 инверсного выхода О-триггера 1 через элемент 2 задержки не поступит на его Я-вход.Если же О-триггер 1 будет находиться всостоянии нуля к моменту окончания действия управляющего сигнала, то процесс фор мирования импульсов прекращается сразу.Действие импульсных помех с уровнями сигналов, соответствующих логическому "0" и длительностями меньше Т, значительно ослаблено, так как если О-триггер 1 будет 15 находиться в единичном состоянии, то импульсная помеха на шине 4 управления устройства только подтвердит его состояние, а если б-триггер 1 будет находиться в состоянии нуля, то импульсная помеха не сможет 20 воздействовать на его С-вход, так как элемент И 3 в этом время будет запрещен повторому входу.Таким образом, введение дополнительного О-триггера, элемента,И и новых связей 25 позволяет расширить фуйкциональные возможности: формирование как одиночного импульса, так и последовательности импульсов неискаженной длительности, что обеспечивает возможность его применения 30 в устройствах автоматики и вычислительнойтехники.Формула изобретения Формирователь импульсов, содержащий О-триггер, инверсный выход которого 35 соединен с выходной шиной и через элемент задержки, состоящий из четного числа последовательно соединенных инверторов, соединен со своим Я-входом, о т л и ч а ю щи й с я тем, что, с целью расширения области 40 применения за счет формирования как одиночного импульса, так и последовательности импульсов неискаженной длительности, в него введены шина управления, шина управления режимом работы, дополнитель ный О-триггер и элемент И, выход которогосоединен с С-входом О-триггера, первый вход с выходом элемента задержки, второй вход - с шиной управления и с Я-входом дополнительного О-триггера, О-вход кото рого соединен с шиной управления режимом работы, С-вход - с выходной шиной, а инверсный выход - с О-входом О-триггера,1718368Составитель В.Мельников Редактор В.Бугренкова Техред М.Моргентал Корректор С.Черни аз 890 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ113035, Москва, Ж, Раущская наб 4/5о-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 10оизводстве
