Косойкин

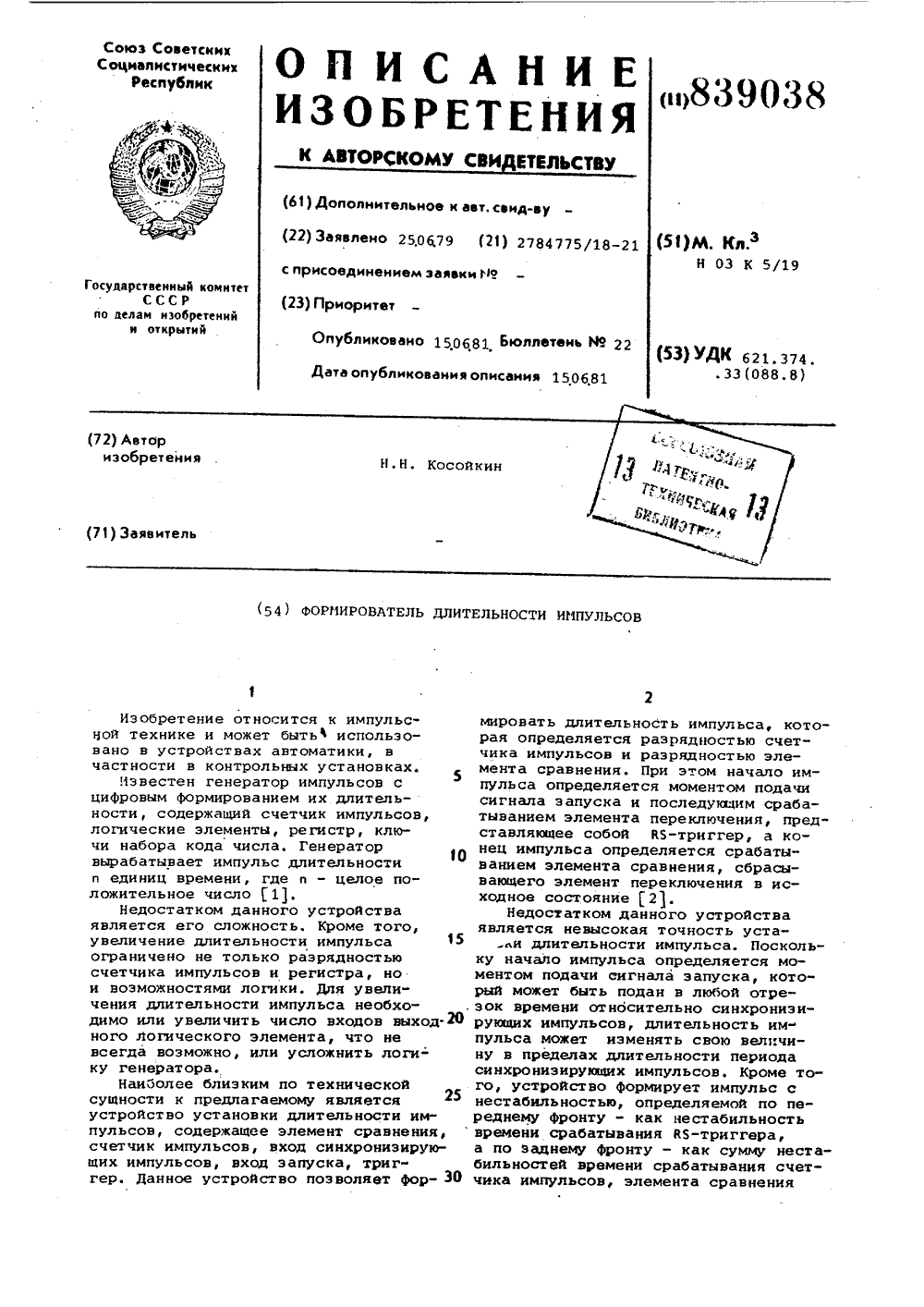

Номер патента: 839038

Опубликовано: 15.06.1981

Автор: Косойкин

МПК: H03K 5/19

Метки: длительности, им-пульсов, формирователь

...к обнуляквему входу счетчика 2, а первый вход - кнулевому входу й 5- триггера 3 и второму входу дК-триггера.4, а входы й 5"триггера соединены с выходом элемента 1 сравнения и шиной 7 соответственно.Устройство работает следующим образом.В исходном состоянии на шину б поступают синхронизирулаив импульсы (Фиг, 2 а). На шине 7 присутствует уровень фиг. 2 б) логической единицы. На единичном выходе й 5-триггера 3 зафиксирован уровень (Фиг.2 в) логического нуля, а на нулевом выходе - уровень логической единицы. На выходе ЭК-триггера 4 и шине 8 удерживается уровень логического нуля (Фиг. 2 г). Счетчик 2 импульсов обнулен. Уровень логического нуля поступает с единичного выхода й 5-триггера 3 на разрешакщий вход счетчика 2 и запрещает работу...

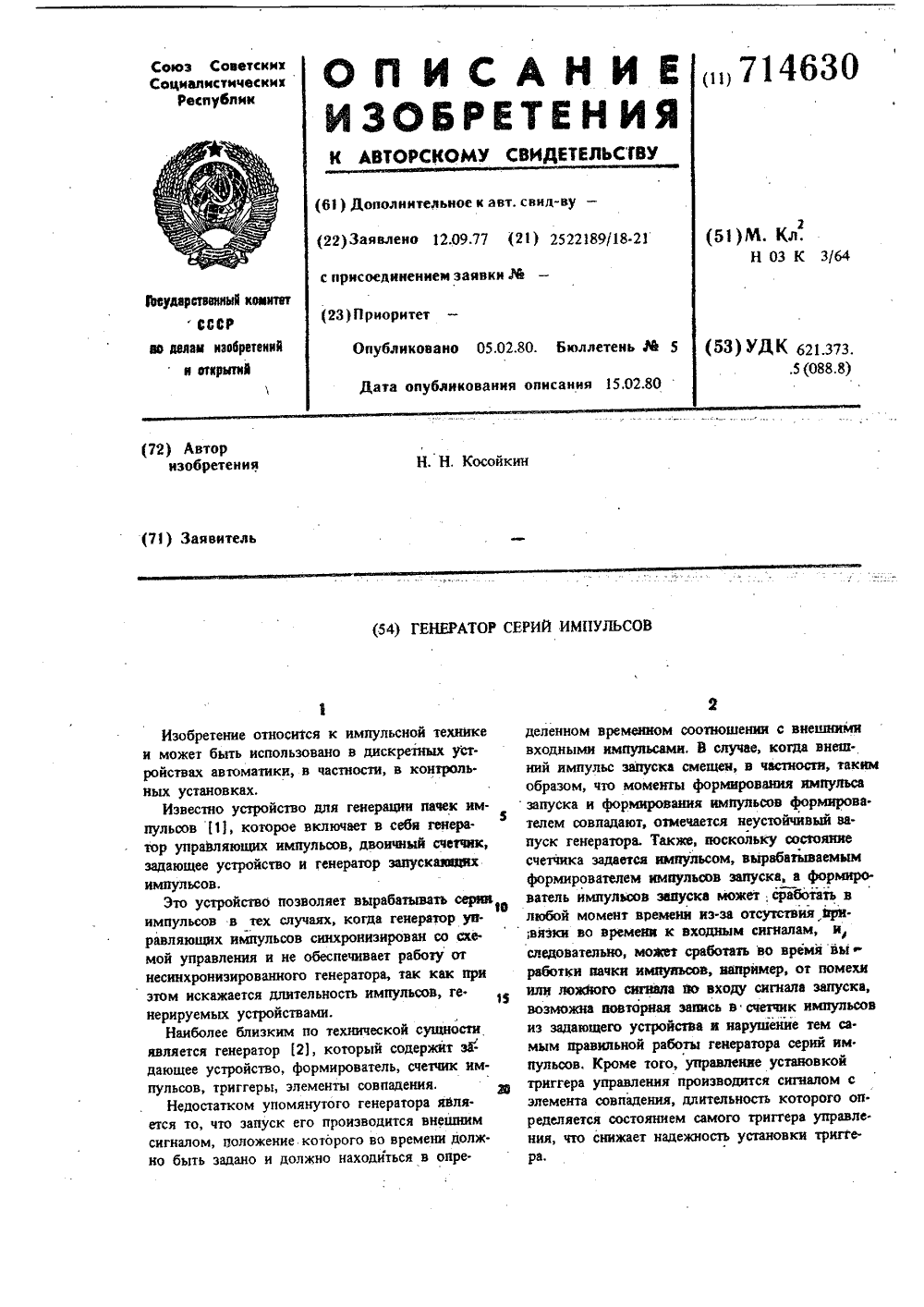

Номер патента: 714630

Опубликовано: 05.02.1980

Автор: Косойкин

МПК: H03K 3/64

Метки: генератор, импульсов, серий

...2 импульсов, а также под.держивая на выходе элемента 9 совпаденияну.20 левой потенциал, на выходе элемента 11 сов падения и на выходе элемента 8 совпаденИяуровень логической единицы. Входы счетчика 2импульсов соединены с выходами задающегоустройства 1, которое, получая на свой входедйничный потенциал с выхода элемента 10 сов.падения, поддерживает на входах разрядов счетчика 2 импульсов потенциалы логической единицы.1Работа генератора серий импульсов протекаетследующим образом.После подачи на шину 13 импульса запуска .О п (см. фиг. 2 а) от внешнего источника импульсов запуска (на фиг, 1 не показан) попервому импульсу, поступающему с выхода формирователя 3 импульсов (см. фиг. 26) на выходе О-триггера 5 устанавливается напряжение (см....

Номер патента: 711670

Опубликовано: 25.01.1980

Автор: Косойкин

МПК: H03K 3/78

Метки: генерации, импульсов, одиночных

...со вторым входом Р-триггера, первый вход которого соединен сБ-входом ВЯ-триггера.1 ОЭлектрическая структурная схемапредлагаемого устройства приведенана чертеже.Устройство содержит шину 1 асинхронного сигнала, шину 2 тактовыхсигналов, Р-триггер 3, ВЯ-триггер154, первый логический элемент 5И-НЕ, второй логический элемент бИ-НЕ, инвертор 7, Т-триггер 8, конденсатор 9, выходную шину 10, дополнительный инвертор 11 и резистор 12. 20В исходном состоянии асинхронныйсигнал на шине 1 отсутствует, а нашину 2 поступают тактовые сигналы.Нулевой потенциал, будучи приложенным к входу Р-триггера 3, Я-входуВЯ-триггера 4 и ко входу первогологического элемента 5 И-НЕ, поддерживает на выходе Р-триггера 3нулевой потенциал, на выходе ВЯтриггера 4 и...

Номер патента: 561972

Опубликовано: 15.06.1977

Автор: Косойкин

МПК: G06G 7/48

Метки: импульсных, моделирования, помех

...11)и;11.тр 2, исс,1 сд,усм)ю аппаратуру25 Ы, разделительные конденсаторы 4, дополнитсль:1 ый источник питающего напряжения 5,накопитель 6, ооеспечпвающий накоплениеэлектричсск 011 энергии, нагрчзочный резттстор7, птристорный формирователь 8 длптельно 30 Сти ИМПУЛЬСОВ (ПОМЕхц ПояМОуГОЛЬНОй фОр 561972мы) и генератор 9 управляющих импульсов, обеспечивающий управление выработкой импульсов.В исходном состоянии конденсатор 10 накопителя 6 заряжен до напряжения дополнительного источника питания 5, тиристоры 11 и 12 формирователя 8, в состав которого входит резистор 13, закрыты, Для выработки импульса моделируемой помехи импульс с первого выхода генератора 9 поступает на управляющий электрод тиристора 12. Тири- стор 12 открывается, формируя...
