Глубинный виброуплотнитель

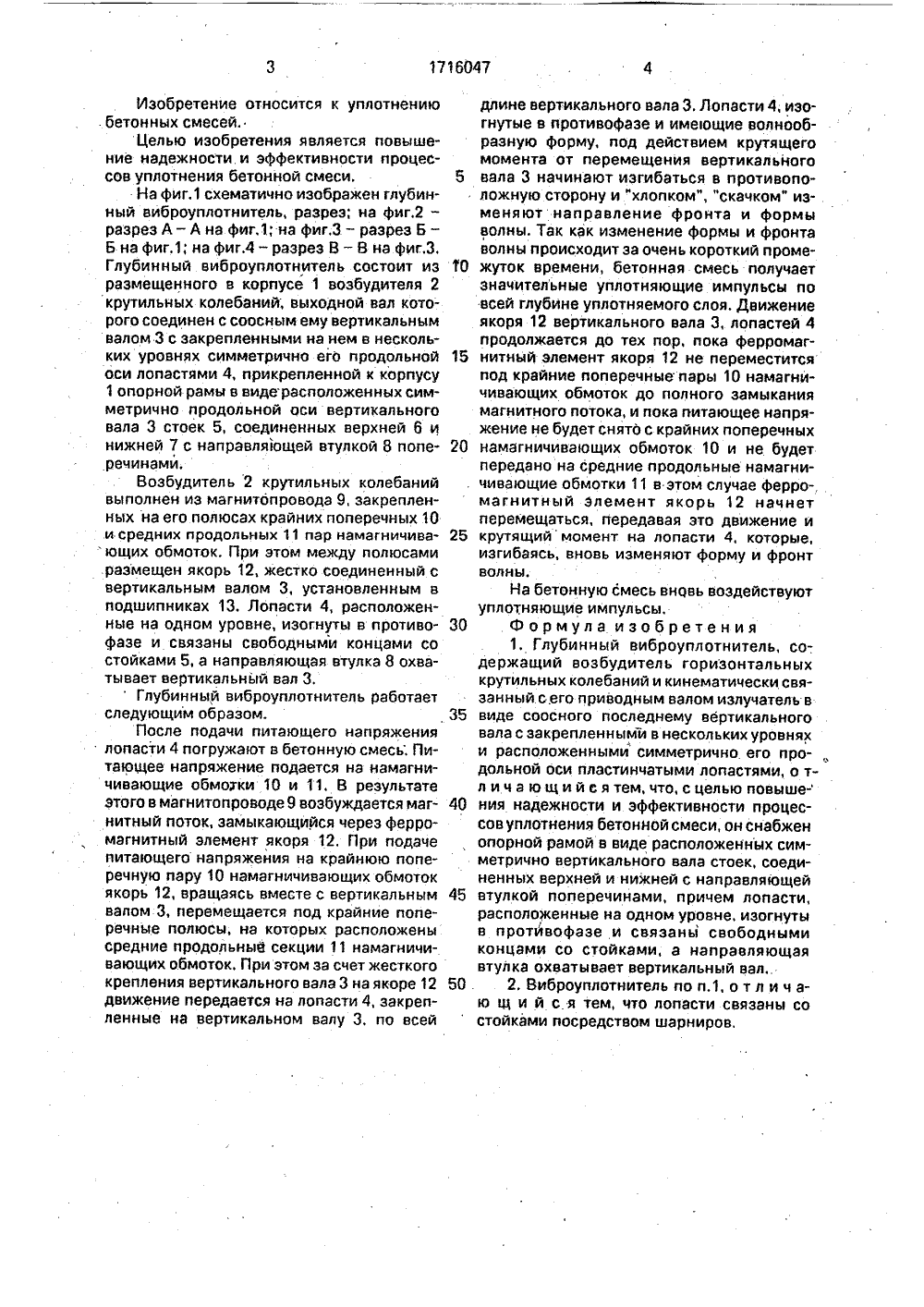

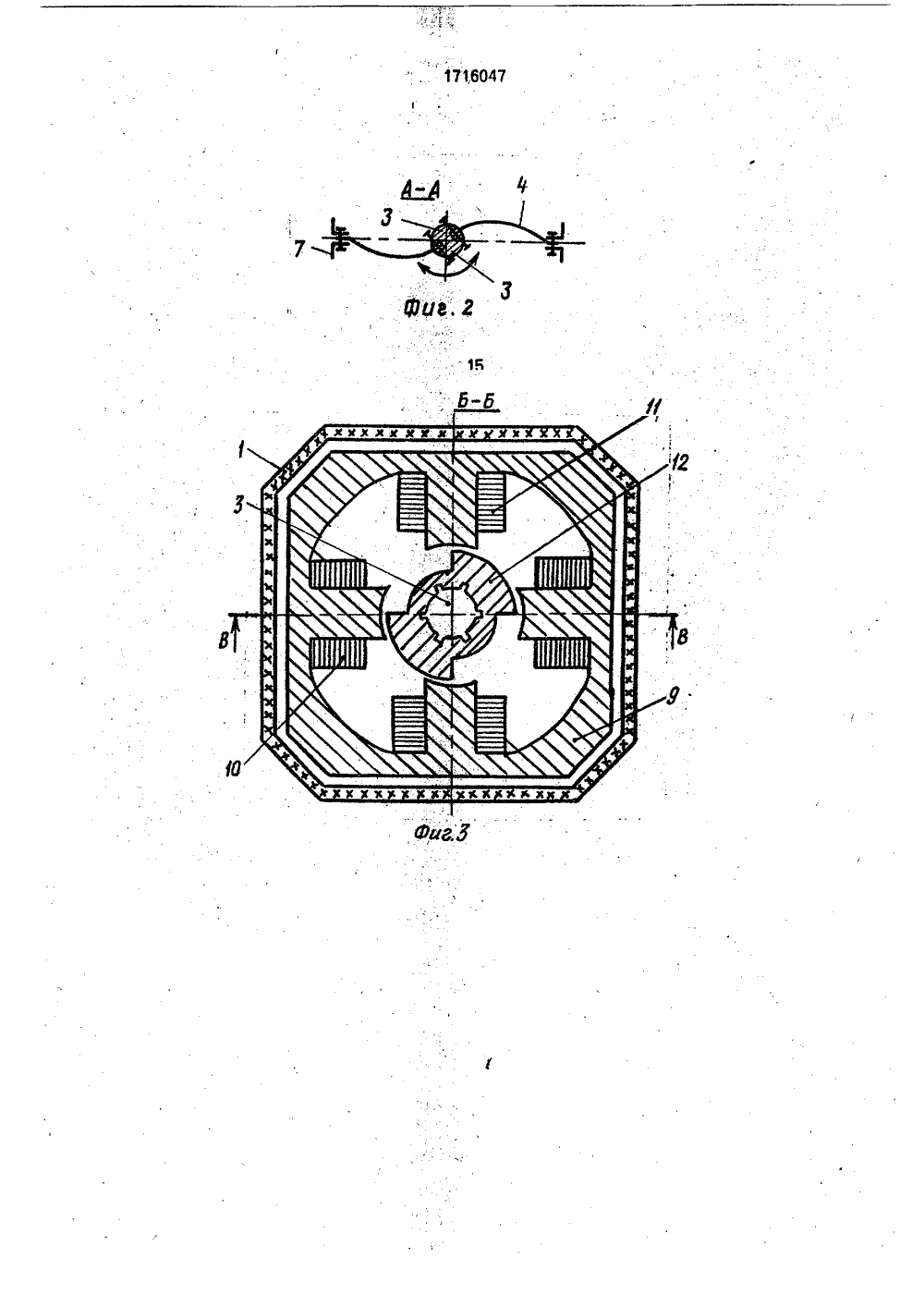

"(19) (11) СОЮЗ СОВЕТСКИСОЦИАЛИСТИЧЕСКРЕСПУБЛИК А 1 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ьный й(56) Авторское свидетельство СССРМ 1649077, кл. Е 04 6 2108, 27,01,8.надежность и эффективность процесса уплотнения бетонной смеси. Это достигается тем, что глубинный виброуплотнитель снабжен опорной рамой в виде расположенных симметрично продольной оси вертикального вала 3 стоек 5, соединенных верхней 6 и нижней 7 с направляющей втулкой 8 поперечинами. Лопасти 4 расположены на одном уровне, изогнуты впротивофазе и связаны свободными концами со стойками 5, Направляющая втулка 8 охватывает вертикальный вал 3. 1 з.п.флы,4 ил,Изобретение относится к уплотнению . бетонных смесей.Целью изобретения является повышение надежности и эффективности процессов уплотнения бетонной смеси.На фиг.1 схематично изображен глубинный виброуплотнитель, разрез; на фиг.2 - разрез А - А на фиг,1.; на Фиг,З - разрез Б - Б на фиг,1; на Фиг.4 - разрез В - В на фиг.З, Глубинный виброуплотнитель состоит из размещенного в корпусе 1 возбудителя 2 крутильных колебаний; выходной вал которого соединен с соосным ему вертикальным валом 3 с закрепленными на нем в нескольких уровнях симметрично его продольной оси лопастями 4, прикрепленной к корпусу 1 опорной рамы в видерасположенных симметрично продольной оси вертикального вала 3 стоек 5, соединенных верхней 6 и нижней 7 с направляющей втулкой 8 поперечинами.Возбудитель 2 крутильных колебаний выполнен из магнитопровода 9, закрепленных на его полюсах крайних поперечных 10 и средних продольных 11 пар намагничивающих обмоток. При этом между полюсами размещен якорь 12, жестко соединенный с вертикальным валом 3, установленным в подшипниках 13, Лопасти 4, расположенные на одном уровне, изогнуты в противофазе и связаны свободными концами со стойками 5, а направляющая втулка 8 охватывает вертикальный вал 3.Глубинный виброуплотнитель работает следующим образом.После подачи питающего напряжения лопасти 4 погружают в бетонную смесь. Питающее напряжение подается на намагничивающие обмотки 10 и 11. В результате этого в магнитопроводе 9 возбуждается магнитный поток, замыкающийся через ферромагнитный элемент якоря 12. При подаче питающего напряжения на крайнюю поперечную пару 10 намагничивающих обмоток якорь 12, вращаясь вместе с вертикальным валом 3, перемещается под крайние поперечные полюсы, на которых расположены средние продольный секции 11 намагничивающих обмоток, При этом за счет жесткого крепления вертикального вала 3 на якоре 12 движение передается на лопасти 4, закрепленные на вертикальном валу 3, по всей50. 2. Виброуплотнитель по п.1, о т л и ч аю щ и й с.я тем, что лопасти связаны со стойками посредством шарниров,1020 25 30 3540 длине вертикального вала 3. Лопасти 4, изогнутые в противофазе и имеющие волнообразную Форму, под действием крутящего момента от перемещения вертикального вала 3 начинают изгибаться в противоположную сторону и "хлопком", "скачком" изменяют направление фронта и формы волны, Так как изменение формы и фронта волны происходит эа очень короткий промежуток времени, бетонная смесь получает значительные уплотняющие импульсы по всей глубине уплотняемого слоя. Движение якоря 12 вертикального вала 3, лопастей 4 продолжается до тех пор, пока ферромагнитный элемент якоря 12 не переместитсяпод крайние поперечные пары 10 намагничивающих обмоток до полного замыкания магнитного потока, и пока питающее напряжение не будет снято с крайних поперечных намагничивающих обмоток 10 и не будет передано на средние продольные намагничивающие обмотки 11 в этом случае ферро-, магнитный элемент якорь 12 начнет перемещаться, передавая это движение и крутящиймомент на лопасти 4, которые, изгибаясь, вновь изменяют форму и фронт волны.На бетонную смесь вновь воздействуют уплотняющие импульсы.Ф ор мул а изобретения 1. Глубинный виброуплотнитель, содержащий возбудитель горизонтальных крутильных колебаний и кинематически связанный с.его приводным валом излучатель в виде соосного последнему вертикального вала с закрепленными в нескольких уровнях и расположенными симметрично его про-дольной оси пластинчатыми лопастями, о тл и ч а ю щ и й с я тем, что, с целью повыше-ния надежности и эффективности процессов уплотнения бетонной смеси, он снабжен опорной рамой в виде расположенных симметрично вертикального вала стоек, соединенных верхней и нижней с направляющей втулкой поперечинами, причем лопасти, расположенные на одном уровне, изогнуты в протйвофазе и связаны свободными концами со стойками, а направляющая втулка охватывает вертикальный вал.1716047Составитель В. Чайков Редактор Э. Слигэн Техред М.Моргентал Корректор А. Осаулен аказ 590 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ ССС113035, Москва, Ж, Раушская наб 4/5Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
