Формирователь управляющих импульсов

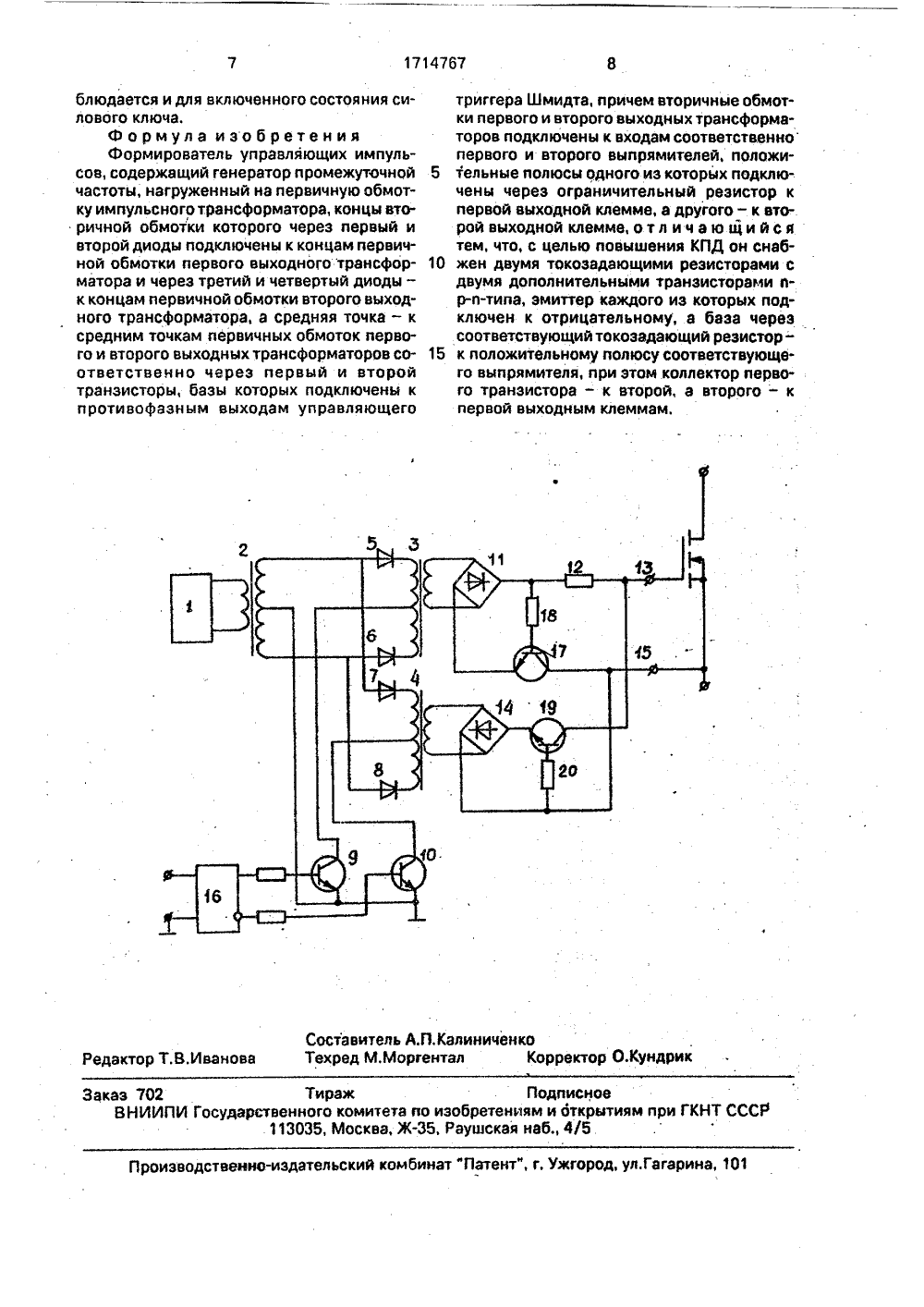

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК ЫХ М 1/08 ОБ ЕТЕ ИСАНИЕ 4 ъ ау транзистор-сГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ. СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Киевский политехнический институт им.50-летия Великой Октябрьской социалистической революции(56) Авторское свидетельство СССР М 418946, кл. Н 02 М 1/08, 1975.Патент Японии В 57-36823,кл. Н 02 М 1/08, 1982.Авторское свидетельство СССР М. 936270, кл. Н 02 М 1/08, 1982.(54) ФОРМИРОВАТЕЛЬ УПРАВЛЯЮЩИХ ИМПУЛЬСОВ(57) Изобретение относится к преобразовательной технике и может быть использовано при построении выходных каскадов систем управления силовыми полупроводниковыми ключами (транзисторами, тиристорами) статических преобразователей. Целью предлагаемого устройства является повыИзобретение относится к преобразовательной технике и может быть использовано при построении выходных каскадов систем управления силовыми полупроводниковыми ключами (транзисторами, тиристорами) статических преобразователей,Известны формирователи (1), состоящие из трансформаторов с выпрямителямй и диодно-транзисторных коммутаторов,; подключенных к высокочастотному генератору. При этом высокочастотный генератор работает в непрерывном режиме, а длительность управляющей пачки импульсов определяется временем воздействия., ) 1714767 А 1 шение КПД. Это достигается тем, что в известный формирователь управляющих пачек импульсов, содержащий генератор промежуточной частоты с выходным трансформатором, второй и третий трансформаторы, первый выпрямитель и токозадающий резистор, второй выпрямитель, триггер Шмидта, введены дополнительно третий транзистор, подключенный змиттером к отрицательному выходу первого выпрямителя, базой через второй токозадающий резистор - к положительному выходу первого выпрямителя, а коллектором - к второй выходной клемме формирователя, четвертый транзистор, подключенный эмиттером к отрица-, тельному выходу первого выпрямителя, базой через третий токозадающий резистор Я - к положительному выходу второго выпрямителя, а коллектором - к первой выходной (Я клемме формирователя. Введение этих эле- С ментов с указанными связями в формирова,тель позволяет снизить потери мощности в формирователе. 1 ил. запускающего сигнала на баного ключа коммутатора,Однако йриведенные устройства не обеспечивают необходимой помехоустойчивости силовых полулроводниковых ключей, что вызывает самопроизвольное их отпирание и, следовательно, аварийные режимы в силовых цепях,. Известны формирователи (2), состоящие из генератора промежуточной частоты, трансформатора и двух выпрямителей, формирующих напряжение разной полярности, подключенных к управляющему электроду силового полупроводникового ключа черезуправляемые коммутаторы. Формирование управляющего сигнала соответствующей полярности осуществляется замыканием соответствующего коммутатора.Однако такие устройства требуют наличия формирователей управляющих импульсов для управления коммутаторами, что усложняет устройство.Наиболее близким по технической сущности к предлагаемому устройству является выбранный в качестве прототипа формирователь управляющих импульсов 3), содержащий генератор промежуточной частоты, нагруженный на первичную обмотку импульсного трансформатора, концы вторичной обмотки которого через первый и второй диоды подключены к концам первичной обмотки первого выходного трансформатора и через третий и четвертый диоды - к концам первичной обмотки второго выходного трансформатора, а средняя точка - к средним точкам первичных обмоток первого и второго выходных трансформаторов соответственно через первый и второй транзисторы, базы которых подключены к противофазным выходам управляющего триггера Шмидта, причем вторичные обмотки первого и второго выходных трансформаторов подключены к входам соответственно первого и второго выпрямителей, положительные полюсы однОго из которых подключены через ограничительный резистор к первой выходной клемме, а другого - к второй выходной клемме.Недостатком известного устройства являются потери мощности при запирании силового полупроводникового ключа, выполненного на биполярном транзисторе, так как после выключения силового полупроводниковогоо ключа второй выпрямитель остается нагруженным на обратный диод, включенный на выходе формирователя, Кроме этого, при управлении силовым полупроводниковым ключом, выполненным на полевом транзисторе, неоправданные потери мощности возникают и при включенном состоянии силового полупроводникового ключа, так как после включения силового полевого транзистора, заряда его входной емкости первый выпрямитель остается нагруженным на второй выпрямитель.Целью изобретения является повышение КПД формирователя.Указанная цель достигается тем, что формирователь управляющих импульсов, содержащий генератор промежуточной частоты, нагруженный на первичную обмотку импульсного трансформатора, концы вторичной обмотки которого через первый и второй диоды подключены к концам первич 5 10 15 20 30 35 40 45 50 55 ной обмотки первого выходного трансформатора и через третий и четвертый диоды - к концам первичной обмотки второго выходного трансформатора, а средняя точка - , к средним точкам первичных обмоток первого и второго выходных трансформаторов соответственно через первый и второй транзисторы, базы которых подключены к противофазным выходам управляющего триггера Шмидта, причем вторичные обмотки первого и второго выходных трансформаторов подключены к входам соответственно первого и второго выпрямителей, положительные полюсы одного из которых подключены через ограничительный резистор к первой выходной клемме, а другого. - к второй выходной клемме, снабжен двумя токо- задающими резисторами с двумя дополнительными транзисторами и-р-и-типа, эмиттер каждого из которых подключен к отрицательному, а база через соответствующий токозадающий резистор - к положительному полюсу соответствующего выпрямителя, при атом коллектор первого транзистора - к второй, а второго - к первой выходной клеммам.На чертеже представлена принципиальная схема формирователя управляющих импульсов.Формирователь управляющих импульсов (фиг. 1) содержит генератор 1 промежуточной частоты, нагруженный на первичную обмотку импульсного трансформатора 2, первый 3 и второй 4 выходные трансформаторы со средним выводом, подключенные, крайними зажимами первичных обмоток через диоды 5-8 к крайним зажимам вторичной обмотки импульсного трансформатора 2, средний вывод которой подключен через первый транзистор 9 к среднему выводу первичной обмотки первого выходного трансформатора 3 и через второй транзистор 10 - к среднему выводу первичной обмотки второго выходного трансформатора 4, первый выпрямитель 11, подключенный к вторичной обмотке первого выходного трансформатора 3, ограничительный резистор 12, включенный между положительным выходом первого выпрямителя 11 и первой выходной клеммой 13 формирователя, второй выпрямитель 14, подключенный к вторичной обмотке второго выходного трансформатора 4, положительный выход которого подключен к второй выходной клемме 15 формирователя, управляющий триггер Шмидта 16, прямой выход которого подключен к входу первого транзистора 9, а инверсный выход - к входу второго транзистора 10, третий транзистор 17, подключен-ный эмиттером к отрицательному выходунию выпрямителя 11, В это время на выходе, выпрямителя 14 - нулевое напряжение, транзистор 19 закрыт и тем самым неработающий выпрямитель 14 не подгружает работающий выпрямитель 11. При нулевом 50 сигнале на входе формирователя транзиетор 10 открыт, а транзистор 9 закрыт,к генератору промежуточной частоты 1 подключен через диоды 7 и 8 второй выходной трансформатор 4, На выходе выпрямителя,55 14 присутствует положительное напряжение, которое открывает транзистор 19, что создает при управлении биполярным силовым транзистором путь протекания тока выноса неосновных носителей от первого выпрямителя 11, базой через токо- задающий резистор 18 к положительномувыходу первого выпрямителя 11, а коллектором - к второй. выходной клемме 15 формирователя, четвертый транзистор 19, подключенный эмиттером к отрицательному выходу второго выпрямителя 14, базой через токозадающий резистор 20 - к положительному выходу второго выпрямителя14, а коллектором - к первой выходнойклемме 13 формирователя.Устройство работает следующим образом,Входной сигнал формирователя управляющих импульсов поступает на вход управляющего триггера Шмидта 16, наличие единичного или нулевого сигнала на входе приводит к появлению единичного сигнала на его прямом или инверсном выходе ивключению соответственно транзисторов 9или 10. Последние вместе с диодами 5-8 образуют два диодно-транзисторных коммутатора с включенными на выходах трансформаторами 3 и 4 и выпрямителями 11 и 14. При единичном сигнале на входе формирователя транзистор 9 открыт, а транзистор 10 закрыт, к генератору 1 промежуточной частоты подключен через диоды 5 и 6 первый выходной трансформатор 3. На выходе выпрямителя 11 присутствует положительное напряжение, которое открываеттранэистор 17, что создает при управлениибиполярным силовым транзистором путь протекания тока базы от положительноговыхода выпрямителя 1.1 через резистор 12,через управляющую цепь база-эмиттер силового ключа, через коллектор-эмиттер транзистора 17 к отрицательному выходу выпрямителя 11. При управлении полевымтранзистором по этой цепи протекает только зарядный ток в течение времени зарядавходной емкости силового полевого транзистора, после чего на выходе формирователя устанавливается положительное напряжение, примерно равное выходному напряже 1015го3035 положительного выхода выпрямителя 14 через управляющую цепь эмиттер-база силового ключа к отрицательному выходу выпрямителя 14 через коллектор-эмиттер транзистора 19, При управлении силовым полевым транзистором по этой цепи проте- кает ток перезаряда емкости силового полевого транзистора, В обоих случаях после выключения силового полупроводникового . ключа на выходных клеммах формирователя устанавливается отрицательное напряжение, примерно равное выходному напряжению выпрямителя 14. В это время на выходе выпрямителя 11 - нулевое напряжение, транзистор 17 закрыт, следовательно, неработающий выпрямитель 11 не подгружает работающий. выпрямитель 14, последний по завершении переходного процесса выключения силового полупроводникового ключа остается нагруженным только на цепь управления транзистора 19,. П р и м е р. В формирователе управляющих импульсов использовались в качестве трансформаторов 2-4 импульсные трансформаторы типа МИТ - 12, диоды 5-8 типа КД 509, на этом типе диодов были собраны выпрямители 11 и 14, транзисторы 9 и 10типа КТ 630 управлялись от логических микросхем серии КТ 155, в качестве транзисторов 9 и 17 также были использованы транзисторы типа КТ 630,. формирователь управлял силовым полупроводниковым ключом на полевом транзисторе КП 701 и биполярном транзисторе КЕ 839 А,Экспериментальные исследования формирователя управляющих импульсов показали, что по сравнению с прототипом наблюдается снижение потерь мощности в формирователе, а следовательно, повышение его КПД. При управлении силовым биполярным транзистором формирователь должен обеспечить ток выноса неосновных носителей из базы силового ключаО. В известном устройстве (3) этот ток протекает за все время выключенного состояния ключа, а мощность, потребляемая формирователем, составляет величину =1 ООО, где Оо - выходное напряжение второго выпрямителя, тогда как в предложенном устройствепо окончании переходного процесса выключения силового ключа этот ток вР раз меньше, где р - коэффициент усиления транзистора 19, во столько же раз уменьшается и мощность, потребляемая формирователем. При управлении силовым полевым транзистором аналогичное уменьшение потребляемой формирователем мощности на1714767 Составитель А.П,Калиниченкоактор Т.В.Иванова Техред М.Моргентал Корректор О.Кундрик Подписнотета по изобретениям и открыа, Ж, Раушская наб., 4/5 Заказ 702 Тираж ВНИИПИ Государственного ко 113035, Моям при ГКНТ СССР роиэводственно-издательский комбинат "Патент", г, ужгород, ул.Гагарина, 101 блюдается и для включенного состояния силового ключа.Формула изобретения Формирователь управляющих импульсов, содержащий генератор промежуточной частоты, нагруженный на первичную обмотку импульсного трансформатора, концы вторичной обмотки которого через первый и второй диоды подключены к концам первичной обмотки первого выходного трансформатора и через третий и четвертый диоды - к концам первичной обмотки второго выходного трансформатора, а средняя точка - к средним точкам первичных обмоток первого и второго выходных трансформаторов соответственно через первый и второй транзисторы, базы которых подключены к противофазным выходам управляющего триггера Шмидта, причем вторичные обмотки первого и второго выходных трансформаторов подключены к входам соответственно первого и второго выпрямителей, положи тельные полюсы одного из которых подключены через ограничительный резистор к первой выходной клемме, а другого - к второй выходной клемме, о т л и ч а ю щ и й с я тем, что, с целью повышения КПД он снаб жен двумя токозадающими резисторами сдвумя дополнительными транзисторами пр-п-типа, эмиттер каждого из которых подключен к отрицательному, а база через соответствующий токозадающий резистор к положительному полюсу соответствующего выпрямителя, при этом коллектор первого транзистора - к второй, а второго - к первой выходным клеммам.
