Генератор прямоугольных импульсов

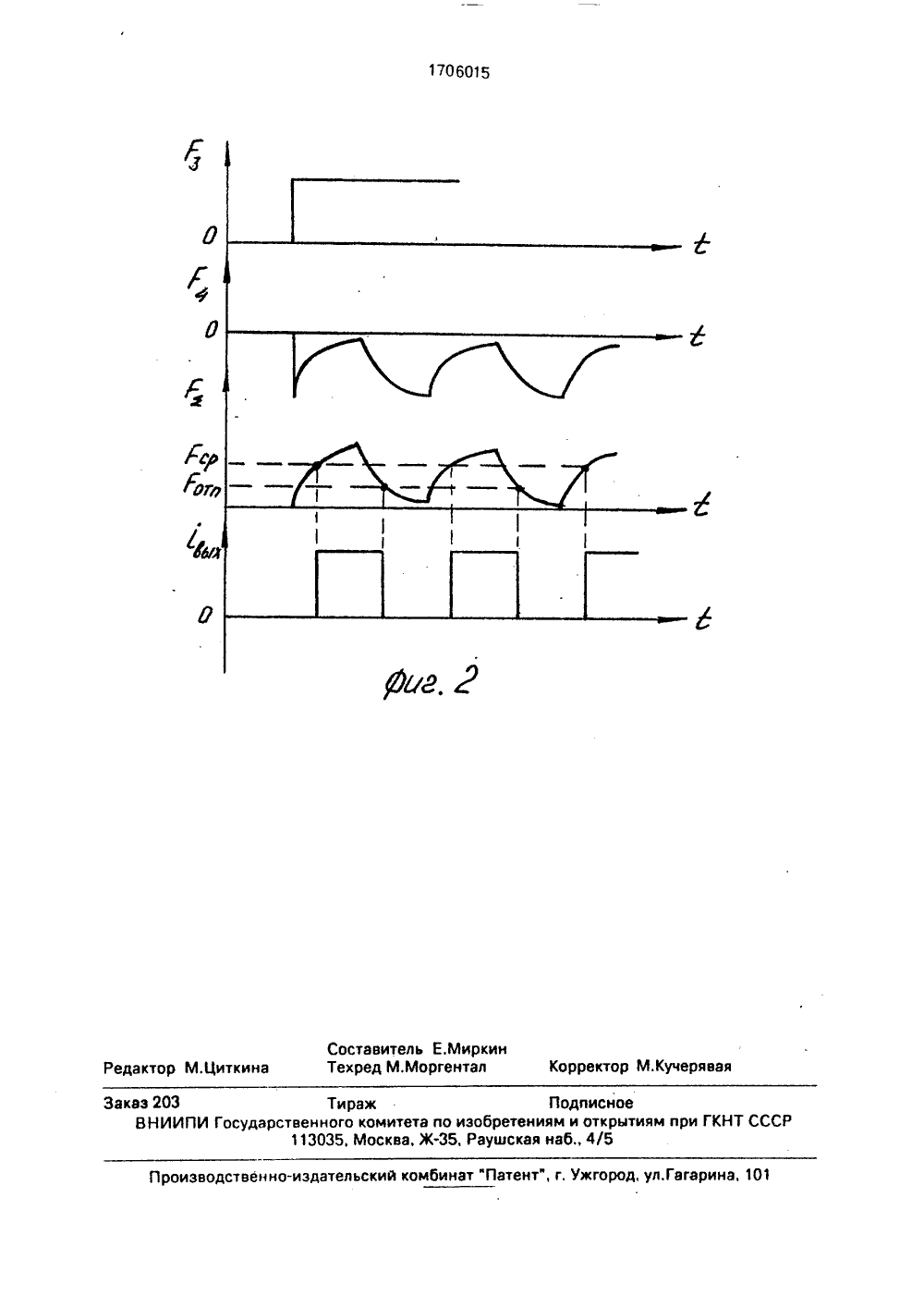

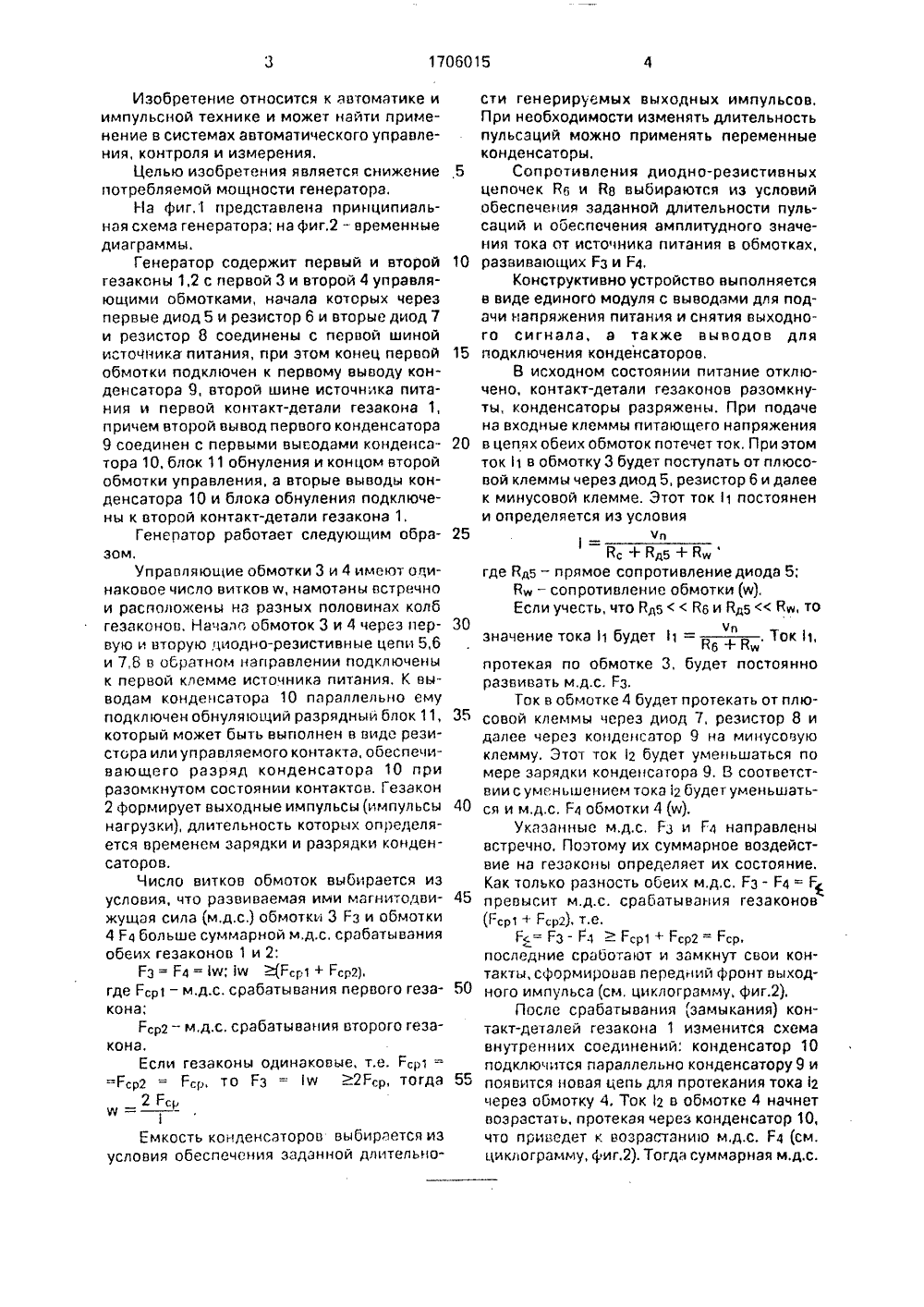

СОГОЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК 9)03 К 3/ ПИСАНИЕ ИЗОБРЕТЕНИ АВТОРС ВИДЕТЕЛЬСТВУ И ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(71) Московский авиационный институт им Серго Орджоникидзе(56) Харазов К.И., Трофимов В.И., Нецветаев Г.В. Ферриды в устройствах автоматики. М.; Энергоиздат, 1982, с.50, рис.30, (54) ГЕНЕРАТОР ПРЯМОУГОЛЬНЫХ ИМПУЛЬСОВ(57) Изобретение относится к автоматике и импульсной технике и может быть испольэовано в системах автоматического управления, контроля и измерения. Целью изобретения является снижение потребляемои мощности генератора. Генератор содержит герконы 1 и 2 с управляющими обмотками 3 и 4, диоды 5 и 7, резисторы 6 и 8, конденсаторы 9 и 10 и блок 11 обнуления. По сравнению с прототипом устройство имеет в два раза меньший вес и габариты, потребляет меньше энергии, так как в нем не требуется намагничивать и размагничивать сердечник, Отсутствие сердечника снижает также потери в магнитной системе. 2 ил.Изобретение относится к автоматике иимпульсной технике и может найти при)ленение в системах автоматического управления, контроля и измерения.Целью изобретения является снижениепотребляемой мощности генератора,На фиг,1 представлена принципиальная схема генератора; на фиг,2 - временныедиаграммы.Генератор содержит первый и второйгезаконы 1,2 с первой 3 и второй 4 управляющими обмотками, начала которых черезпервые диод 5 и резистор 6 и вторые диод 7и резистор 8 соединены с первой шинойисточника питания, при этом конец первойобмотки подключен к первому выводу конденсатора 9, второй шине источника питания и первой контакт-детали геэакона 1,причем второй вывод первого конденсатора9 соединен с первыми высодами конденсатора 10, блок 11 обнуления и концом второйобмотки управления, а вторые выводы конденсатора 10 и блока обнуления подключены к второй контакт-детали гезакона 1.Генератор работает следующим образом.Управляющие обмотки 3 и 4 имеют одинаковое число витков чч, намотаны встречнои расположены на разных половинах колбгеэаконоо. Началг обмоток 3 и 4 через первую и вторую диодно-резистивные цепи 5,6и 7,8 о обратном направлении подключенык первой клемме источника питания. К выводам конденсатора 10 параллельно емуподключен обнуляющий разрядный блок 11,который может быть выполнен в виде резистора или управляемого контакта, обеспечивающего разряд конденсатора 10 приразомкнутом состоянии контактов. Гезакон2 формирует выходные импульсы (импульсынагрузки), длительность которых определяется временем зарядки и разрядки конденсаторов.Число витков обмоток выбирается изусловия, что разоиваемая ими магнитодвижущэя сила (м.д.с,) обмотки 3 Гз и обмотки4 Г 4 больше суммарной м.д,с, срабатыванияобеих геэаконов 1 и 2;ГЗ = Г 4 = чЧ; 1 Ю Еср 1 + Гср 2),где Еср 1 - м,д.с, срабатывания первого геэакона;Гср 2 - м,д.с, срабатывания второго гезакона.Если гезаконы одинаковые, т,е, Еср 1 ==Гср 2 = Гср, то ГЭ = 1 ю 2 Гср, тогдаа=2 ЕсЕмкость конденсаторов выбирается иэусловия обеспечения заданной длительно,5 10 15 20 25 30 35 40 45 50 55 сти генерируемых выходных импульсов,При необходимости изменять длительностьпульсаций можно применять переменныеконденсаторы.Сопротивления диодно-реэистионыхцепочек Вв и Вв выбираются из условийобеспечения заданной длительности пульсаций и обеспечения амплитудного значения тока от источника питания в обмотках,развивающих Гз и Е 4,Конструктивно устройство выполняетсяв виде единого модуля с выоодами для подачи напряжения питания и снятия выходного сигнала, а также выводов дляподключения конденсаторов,В исходном состоянии питание отключено, контакт-детали гезаконов разомкнуты, конденсаторы разряжены, При подачена входные клеммы питающего напряженияв цепях обеих обмоток потечет ток, При этомток 1 в обмотку 3 будет поступать от плюсовой клеммы через диод 5, резистор 6 и далеек минусовой клемме. Этот ток 1 постоянени определяется иэ условияЧпВс + Вд 5 + Вагде Вд 5 - прямое сопротивление диода 5;В - сопротивление обмотки (а),ЕСли учЕСть, чтО Вд 5 Вб и Вд 5 В, тоЧпзначение тока 11 будет 1 - +, Ток 11,В 6+ Вапротекая по обмотке 3, будет постоянноразвивать м,д.с. Гз.Ток в обмотке 4 будет протекать от плюсовой клеммы через диод 7, резистор 8 идалее через конденсатор 9 на линусооуюклемму, Этот ток )2 будет уменьшаться помере зарядки конденсатора 9, В соответствии с уменьшением тока )2 будет уменьшаться и м,д,с, Гл обмотки 4 щ),Укаэанные м.д.с, Г 1 и Г 1 направлЕнывстречно, Поэтому их суммарное воздействие на геээконы определяет их состояние.Как только разность обеих м,д.с, Гз - Г 4 = Гпревысит м.д.с. срабатывания гезаконов(Гср 1+ Г,р 2), т.Е.Гс = ГЗ - Ел Гср 1 + Еср 2 = г ср,последние сработают и замкнут свои контакты, сформировав передний фронт выходного импульса (см, циклограмму, фиг.2).После срабатывания (замыкания) контакт-деталей гезакона 1 изменится схемавнутренних соединений: конденсатор 10подключится параллельно конденсатору 9 ипоявится новая цепь для протекания тока 2через обмотку 4. Ток 32 в обмотке 4 начнетвозрастать, протекая через конденсатор 10,что приведет к воэрастани 1 о м.д.с, Е 4 (см.циклогрэмму, фиг,2). Тогда суммарная м,д,с.Г = Гз - Г 4 начнет падать и при достижении значения Г =. Гслп 1+ Гопю где Гоп 1 - м.д.с, отпускания первого геэакона: Г 2 - м.д.с, отпускания второго геэакона, контакт-детали геэаконов разомкнутся, восстановив исходное состояние внутренних соединений. При этом сформируется задний фронт выходного импульса (см,циклограмму, фиг. 2),С раэмыканием контактов гезакона 1 конденсатор 10 обнулится через резистор или обнуляющее устройство 11 и будет готов к новому циклу заряда, Далее ток 12 обмотки 4 вновь начнет падать по мере зарядки конденсатора С 9, и цикл работы повторится, Изменением номиналов конденсаторов 9 и 10 можно изменять длительность выходных импульсов и период их следования.Технико-экономический эффект предложенного решения состоит в следующем. Предложенное устройство в сравнении с прототипом имеет в два раза меньшие габариты и массу, т.к. в нем отсутствует ферромагнитный сердечник ЭП, роль которого выполняют контакт-детали гезакона. Предлагаемое устройство потребляет меньшую энергию, т,к, в нем нет необходимости намагничивать и размагничивать сердечник, Отсутствие сердечника также снижает потери в магнитной системе. Формула изобретения Генератор прямоугольных импульсов,содержащий два магнитоуправляемых кои такта с двумя управляющими обмотками,начальный вывод первой из которых через соединенные последовательно первые резистор и диод подключен к первой шине питания, к которой подсоединена цепь из 10 соединенных последовательно второго диода и резистора, при этом конечный вывод первой обмотки подключен к первому выводу первого конденсатора и к первой контакт-детали магнитоуправляемого контакта.15 отличающийся тем,что,сцельюснижения потребляемой мощности, введены обнуляющий элемент и второй конденсатор, первые выводы которых полключены к второй контакт-детали первого магнитоуп равляемого контакта, в качестве которых использованы геэаконы, а вторые их выводы соединены с вторым выводом первого конденсатора и конечным выводом второй управляющей обмотки, начальный вывод 25 которой подключен к второму резистору,при этом обмотки гезаконов включены встречно, первая контакт-деталь подключена к второй шине питания. кон гакт-де 1 али второго гезакона подключены к выходным 30 шинам устройства,1706015 ектор М.Кучеря итки еда Зэка КНТ СС НИИПИ Гос Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагари оставитель Е.Миркинехред М,Моргентал Тиражственного комитета по изобре 113035, Москва, Ж, Раушс Подписноеиям и открытиям пря наб 4/5
