Устройство для создания импульсов давления

Номер патента: 1697976

Авторы: Бюттнер, Хебер

ZIP архив

Текст

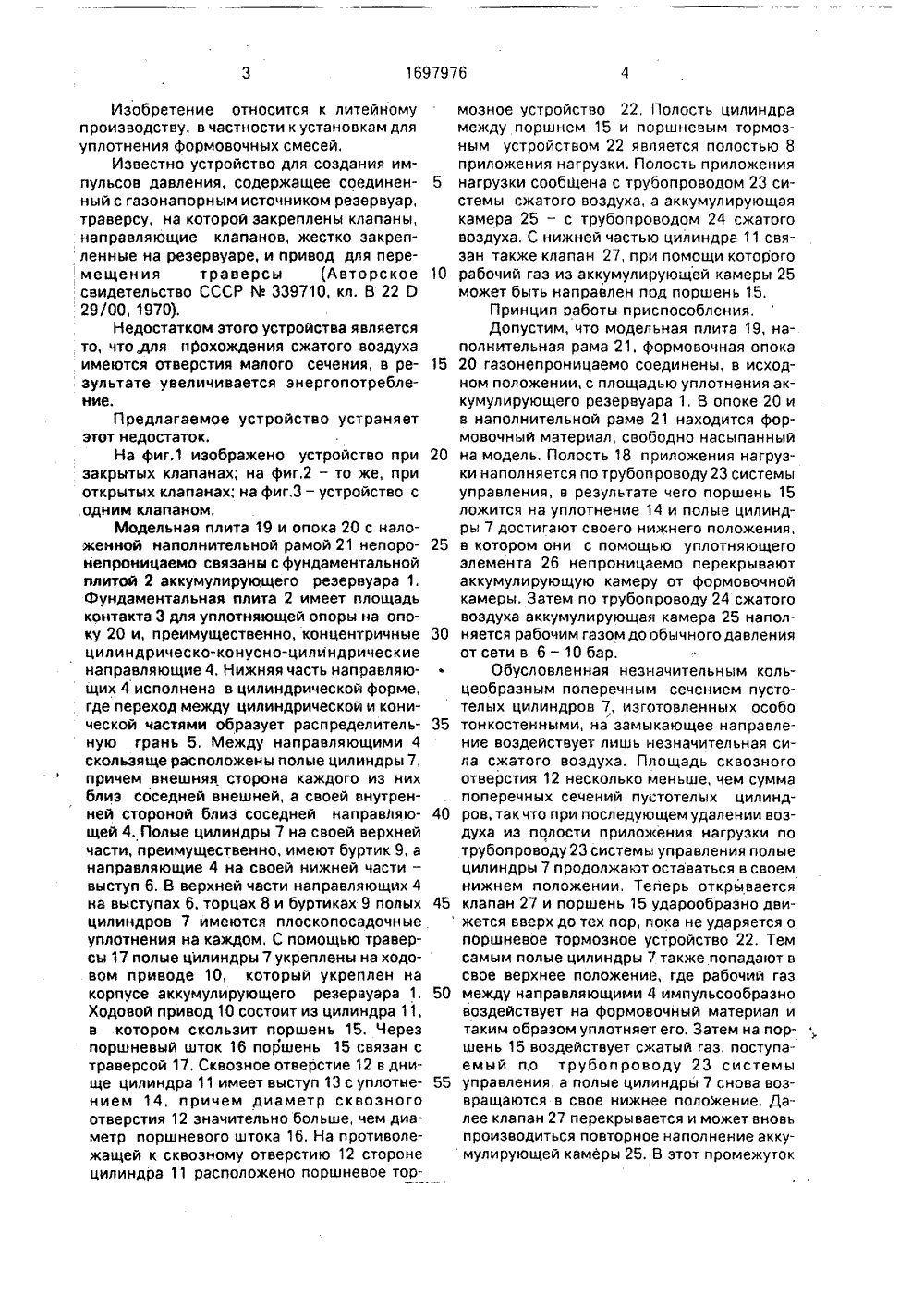

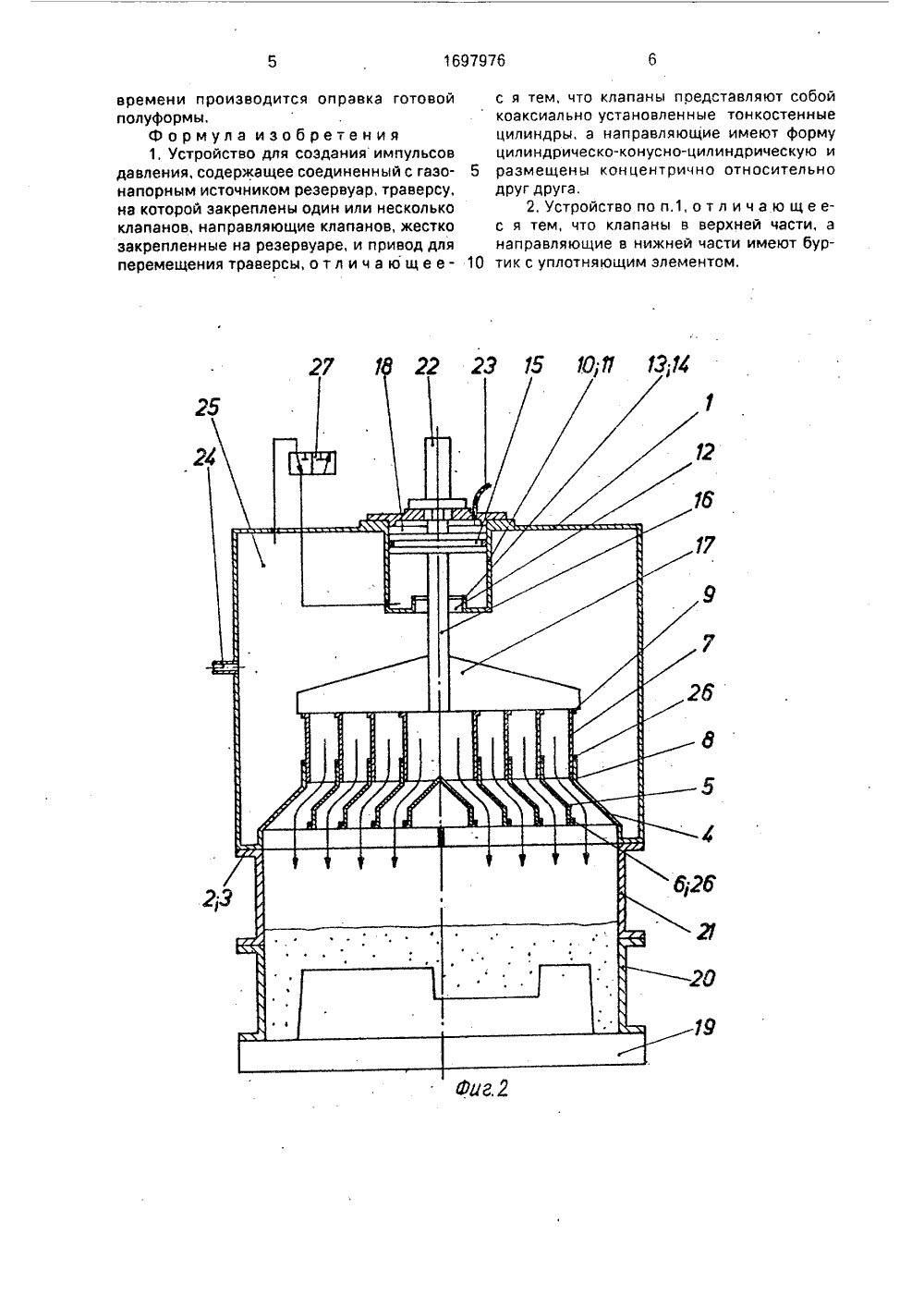

(71) ФЕБ Комбинат Гиссерейанлагенбау ундгуссерцейгниссе ГИСАГ (ОО)(54) УСТРОЙСТВО ДЛЯ СОЗДАНИЯ ИМПУЛЬСОВ ДАВЛЕНИЯ иде уве- тем ГОСУДАР СТВ Е ННЫ И КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ АВТОРСКОМУ СВИДЕТЕЛЬСТ 2(57) Изобретение относится к литейному производству, в частности к установкам для уплотнения формовочных смесей Предложенное устройство содержит аккумулирующую камеру 25, полые цилиндры 7 и направляющие 4, Выполнение направляющих цилиндрическо-конусно-цилиндрической формы и клапанов в в тонкостенных цилиндров позволяют личить проходное. сечение клапана и самым уменьшить энергопотребление. 1з.п, ф-лы, 3 ил.50 Изобретение относится к литейному производству, в частности к установкам для уплотнения формовочных смесей,Известно устройство для создания импульсов давления, содержащее соединенный с газонапорным источником резервуар, траверсу, на которой закреплены клапаны, направляющие клапанов, жестко закрепленные на резервуаре, и привод для перемещен ия траверсы (Авторское свидетельство СССР М 339710, кл, В 22 0 29/00, 1970).Недостатком этого устройства является то, что для прохождения сжатого воздуха имеются отверстия малого сечения, в результате увеличивается энергопотребление.Предлагаемое устройство устраняет этот недостаток.На фиг,1 изображено устройство при закрытых клапанах; на фиг,2 - то же, при открытых клапанах; на фиг,3 - устройство с одним клапаном,Модельная плита 19 и опока 20 с наложенной наполнительной рамой 21 непоронепроницаемо связаны с фундаментальной плитой 2 аккумулирующего резервуара 1. Фундаментальная плита 2 имеет площадь контакта 3 для уплотняющей опоры на опоку 20 и, преимущественно, концентричные цилиндрическо-конусно-цилиндрические направляющие 4. Нижняя часть направляющих 4 исполнена в цилиндрической форме, где переход между цилиндрической и конической частями образует распределительную грань 5, Между направляющими 4 скользяще расположены полые цилиндры 7, причем внешняя сторона каждого из них близ соседней внешней, а своей внутренней стороной близ соседней направляющей 4. Полые цилиндры 7 на своей верхней части, преимущественно, имеют буртик 9, а направляющие 4 на своей нижней части - выступ 6, В верхней части направляющих 4 на выступах 6, торцах 8 и буртиках 9 полых цилиндров 7 имеются плоскопосадочные уплотнения на каждом, С помощью траверсы 17 полые цилиндры 7 укреплены на ходовом приводе 10, который укреплен на корпусе аккумулирующего резервуара 1, Ходовой привод 10 состоит из цилиндра 11, в котором скользит поршень 15, Через поршневый шток 16 поршень 15 связан с траверсой 17, Сквозное отверстие 12 в днище цилиндра 11 имеет выступ 13 с уплатнением 14, причем диаметр сквозного отверстия 12 значительно больше, чем диаметр поршневого штока 16, На противолежащей к сквозному отверстию 12 стороне цилиндра 11 расположено поршневое тор 5 10 15 20 25 30 35 40 45 мозное устройство 22, Полость цилиндра между поршнем 15 и поршневым тормозным устройством 22 является полостью 8 приложения нагрузки. Полость приложения нагрузки сообщена с трубопроводом 23 системы сжатого воздуха, а аккумулирующая камера 25 - с трубопроводом 24 сжатого воздуха, С нижней частью цилиндра 11 связан также клапан 27, при помощи которого рабочий газ иэ аккумулирую цей камеры 25 может быть направлен под поршень 15.Принцип работы приспособления, Допустим, что модельная плита 19, наполнительная рама 21. формовочная опока 20 газонепроницаемо соединены, в исходном положении, с площадью уплотнения аккумулирующего резервуара 1, В опоке 20 и в наполнительной раме 21 находится формовочный материал, свободно насыпанный на модель, Полость 18 приложения нагрузки наполняется по трубопроводу 23 системы управления, в результате чего поршень 15 ложится на уплотнение 14 и полые цилиндры 7 достигают своего нижнего положения, в котором они с помощью уплотняющего элемента 26 непроницаемо перекрывают аккумулирующую камеру от формовочной камеры, Затем по трубопроводу 24 сжатого воздуха аккумулирующая камера 25 наполняется рабочим газом до обычного давления отсети в 6 - 10 бар.Обусловленная незначительным кольцеобраэным поперечным сечением пустотелых цилиндров 7, изготовленных особо тонкостенными, на замыкающее направление воздействует лишь незначительная сила сжатого воздуха, Площадь сквозного отверстия 12 несколько меньше, чем сумма поперечных сечений пустотелых цилиндров, так что при последующем удалении воздуха из полости приложения нагрузки по трубопроводу 23 системы управления полые цилиндры 7 продолжают оставаться в своем нижнем положении, Теперь открывается клапан 27 и поршень 15 ударообразно движется вверх до тех пор, пока не ударяется о поршневое тормозное устройство 22, Тем самым полые цилиндры 7 также попадают в свое верхнее положение, где рабочий газ между направляющими 4 импульсообразно воздействует на формовочный материал и таким образом уплотняет его. Затем на поршень 15 воздействует сжатый газ, поступаемый по трубопроводу 23 системы управления, а полые цилиндры 7 снова возвращаются в свае нижнее полоЖение. Далее клапан 27 перекрывается и может вновь производиться повторное наполнение ахку мулирующей камеры 25. В этот промежуток1697976 12 времени производится оправка готовойполуформы.Ф о р мул а изобретения1, Устройство для создания импульсовдавления, содержащее соединенный с газонапорным источником резервуар, траверсу,на которой закреплены один или несколькоклапанов, направляющие клапанов, жесткозакрепленные на резервуаре, и привод дляперемещения траверсы, о т л и ч а ю щ е е - 10 с я тем, что клапаны поедставляют собой коаксиально установленные тонкостенные цилиндры, а направляющие имеют форму цилиндрическо-конусно-цилиндрическую и размещены концентрично относительно друг друга.2, Устройство по п,1, о т л и ч а ю щ е ес я тем, что клапаны в верхней части, а направляющие в нижней части имеют буртик с уплотняющим элементом.1697976 аказ 4352 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открыти 113035, Москва, Ж, Раушская наб., 4/5 ГКНТ СССР тельский комбинат "Патент", г. Ужгород, ул.Гагарина, 10 роизводственн Составитель Н. РомашоваРедактор М, Бандура Техред М,Моргентал Корректор Т. Мал

Смотреть

Заявка

7773172, 31.10.1983

ФЕБ КОМБИНАТ ГИССЕРЕЙАНЛАГЕНБАУ УНД ГУССЕРЦЕЙГНИССЕ ГИСАГ

ХЕБЕР ХАССО, БЮТТНЕР ХАЙНЦ

МПК / Метки

МПК: B22C 15/26

Метки: давления, импульсов, создания

Опубликовано: 15.12.1991
