Датчик уровня

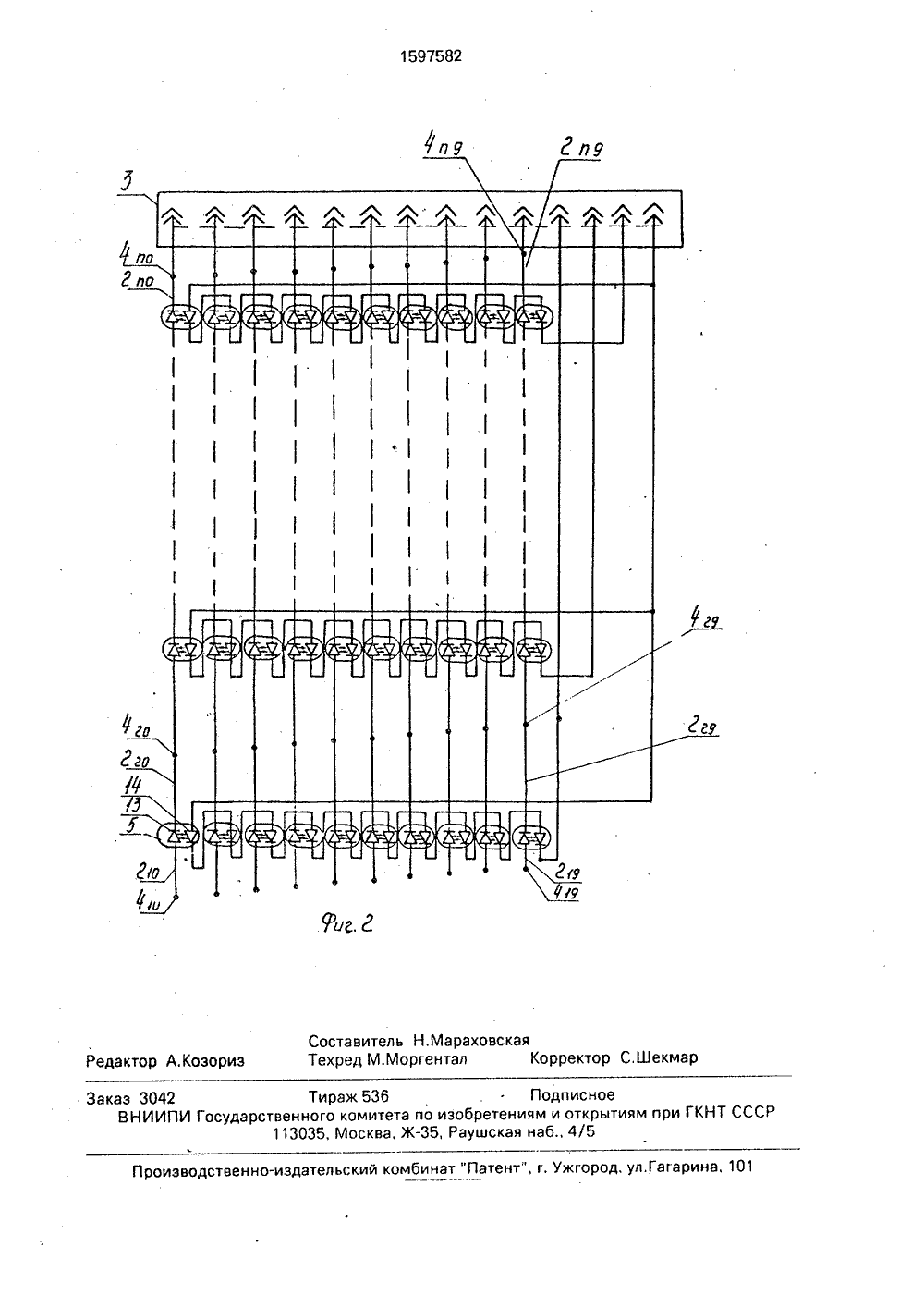

(505 6 0 МИТЕТ ОТКРЬ ОБРЕТЕНИЯ И АВТОРСКОМУ С ТЕЛЬСТВ(56) Патент ПНР ЬЬ 126453. 0 01 Р 23/26 ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР(57) Изобретение относконтроля и управлениябыть использовано во всного хозяйства, Цель изщение конструкции. Не ится к средствам уровнем и может х отраслях народ бретения - упро ущий стержень 11597582 3 35 40 предназначен для размещения элементов 2 датчика уровня, цепи которого подсоединены к контактам разъема 3. Десять контактов разьема 3 подсоединены к соответствующему контакту переключателя 7 электродов группы, который обеспечивает поочередное подключение источника 11 постоянного тока к электродам 2 датчика уровня. Каждая группа оптронов 5 катодами излучающих диодов 14 подсоединяется к своему контакИзобретение относится к средствам контроля, управления уровнем и может быть использовано во всех отраслях народного хозяйства, где необходимо контролировать, стабилизировать уровень или заданный обьем электропроводных сред.Цель изобретения - упрощение конструкции датчика,На фиг.1 изображен датчик уровня в режиме измерения; на фиг,2 - электрическая принципиальная схема датчика,Датчик уровня содержит несущий стержень 1 с электродами 2 и разъем 3, Каждый электрод имеет выходы 4 на поверхность датчика; выходы 410- 419 десяти электродов первой группы; выходы 420 - 429 десяти электродов второй группы; выходы 4 по 4 п 9 десяти электродов последней группы.В каждой группе десять электродов (число групп равно п). Функции электронного ключа выполняет оптрон 5 типа АОД 101 Д, при этом фотодиоды оптронов обеспечивают прохождение электрического сигнала от выходов электродов к контактам разъема, а излучающие диоды оптронов управляют фотодиодами в режиме ключа (фиг,2),Датчик содержит также резервуар 6, где замеряется уровень электропроводной среды, переключатель 7 электродов группы, переключатель 8 групп, токоограничительное сопротивление 9, микроамперметр 10 постоянного тока, источник 11 постоянного тока и диоды 12.Электроды 2 состоят из десяти электродов 210 - 2 и первой группы, десяти электродов 220 -229 второй группы, десяти электродов 2 по - 2 п 9 последней группы.Несущий стержень 1 предназначен для размещения элементов датчика уровня, изготавливается из любого электроизоляцион ного материала, допускает гибкую конструкцию, Электроды 2 изготавливаются из любого материала, проводящего электрический ток, допускают гибкую конструкцию. Разъем 3 - любой электрический 5 10 15 20 25 30 ту переключателя 8 группы через токоограничительное сопротивление 9, Входы переключателя 8 групп зашунтированы диодами 12. Выходы переключателя 8 электродов групп через токоограничительное сопротивление 9, микроамперметр 10 соединены с плюсовой клеммой источника 11. Минусовая клемма источника 11 соединена с корпусом, Выход переключателя 8 групп соединен с корпусом. 2 ил. разъем, позволяющий подсоединить к своим контактам соответствующее количество цепей датчика уровня, Выход 4 каждого электрода на поверхность датчика выполнен из высоколегированной стали, которая не коррозирует в агрессивной электропроводной среде.Оптрон 5 состоит из фотодиода 13 и излучающего диода 14.Резервуар б - любой технологический аппарат или специальная емкость, где замеряется уровень электропроводной среды.Переключатель 7 электродов группы - галетный на десять направлений типа ПГК. К каждому контакту переключателя 7 подсоединено десять контактов разъема 3, к которым подсоединен ы электроды 2 последней группы, т.е, переключатель 7 электродов группы обеспечивает поочередное подключение источника 11 постоянного тока к электродам 2 датчика уровня,Переключатель 8 группы - также галетный типа ПГК. Каждая группа оптронов 5 катодами излучающих диодов 14 подсоединяется к своему контакту переключателя 8 через токоограничительное сопротивление 9. Анод групп оптронов 5 непосредственно соединен с плюсовой клеммой источника 11 постоянного тока. Входы переключателя 8 групп зашунтированы диодами 12, причем катод диода 12 присоединен к предыдущему входу переключателя 8, анод - к последующему. Токоограничительное сопротивление 9 выбирают так, чтобы обеспечить номинальный ток каждой цепи; ток в цепях переключателя 7 электродов групп в пределах 100 мкА; ток в цепях переключателя 8 групп в пределах 10 мА,Выход переключателя 7 электродов групп через токоограничительное сопротивление 9, микроамперметр 10 соединен с плюсовой клеммой источника 11 постоянного тока, Минусовая клемма источника 11 постоянного тока соединена с корпусом, 1597582Выход переключателя 8 групп соединен с корпусом.Алгоритм измерения уровня с помощью датчиков уровня следующий. Устанавливают переключатель 7 электродов группы в нулевое положение (крайнее левое), а переключатель 8 групп - в первое положение (крайнее левое) и снимают показания с микроамперметра 10 постоянного тока.Если микроамперметр 10 показывает "0", это говорит, что резервуар 6 пуст, Если микроамперметр 10 показывает значение тока и оно близко к значению 100 мкА, это говорит о наличии электропроводной среды в резервуаре 6 (можно начать непосредственно измерение).Потом переключатель 8 групп переключают до пропадания тока в цепи попоказанию микроамперметра 10 и возвращают на одно деление назад, при этом микроампер- метр 10 снова показывает значение тока, Переключатель 7 электродов группы пере ключают до пропадания тока в цепи по показанию микроамперметра 10 и возвращают на одно деление назад, при этом микроамперметр 10 снова показывает значение тока. При этом снимают показания с переключателей 7 и 8, в каком положении они остались.Значение уровня электропроводной среды в резервуаре 6 определяют по формулеН - Ь(б - 1) 10+ Ь 3,где й - шаг между контактами электродов,мм; О - показания на переключателе 8групп;Ь - показания на переключателе 7 электродов группы;5 10 - количество электродов в группе.Формула изобретенияДатчик уровня, содержащий вертикаль но установленный стержень из электроизоляционного материала с электродами, объединенными в группы с одинаковым количеством электродов, размещенными на боковой поверхности стержня с равным ща гом по вертикали, переключатель групп иблок определения электродов в группе, источник постоянного тока и индикатор, о тл и чаю щийс ятем, что, с цельюупрощения конструкции, блок определения элект родов в группе выполнен в видепереключателя, каждый контакт которого соединен с соответствующим электродом, а выход переключателя через последовательно соединенное введенное токоограничи тельное сопротивление и индикатор связанс источником постоянного тока, при этом. выходы каждой из групп соединены с выходом нижнего в данной группе электрода и последовательно в порядке расположения 30 групп по высоте стержня связаны с введенными электронными ключами, управляющие входы которых соединены с соответствующим контактом переключателя групп через введенные токоограничительные сопротив ления.1597582 оставитель Н.Мараховскаяехред М.Моргентал Редак тор С,Шекма зо Заказ 3042 Тираж 536Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СС 113035, Москва, Ж, Раушская наб 4/5 зводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
