Установка для заполнения форм компаундом

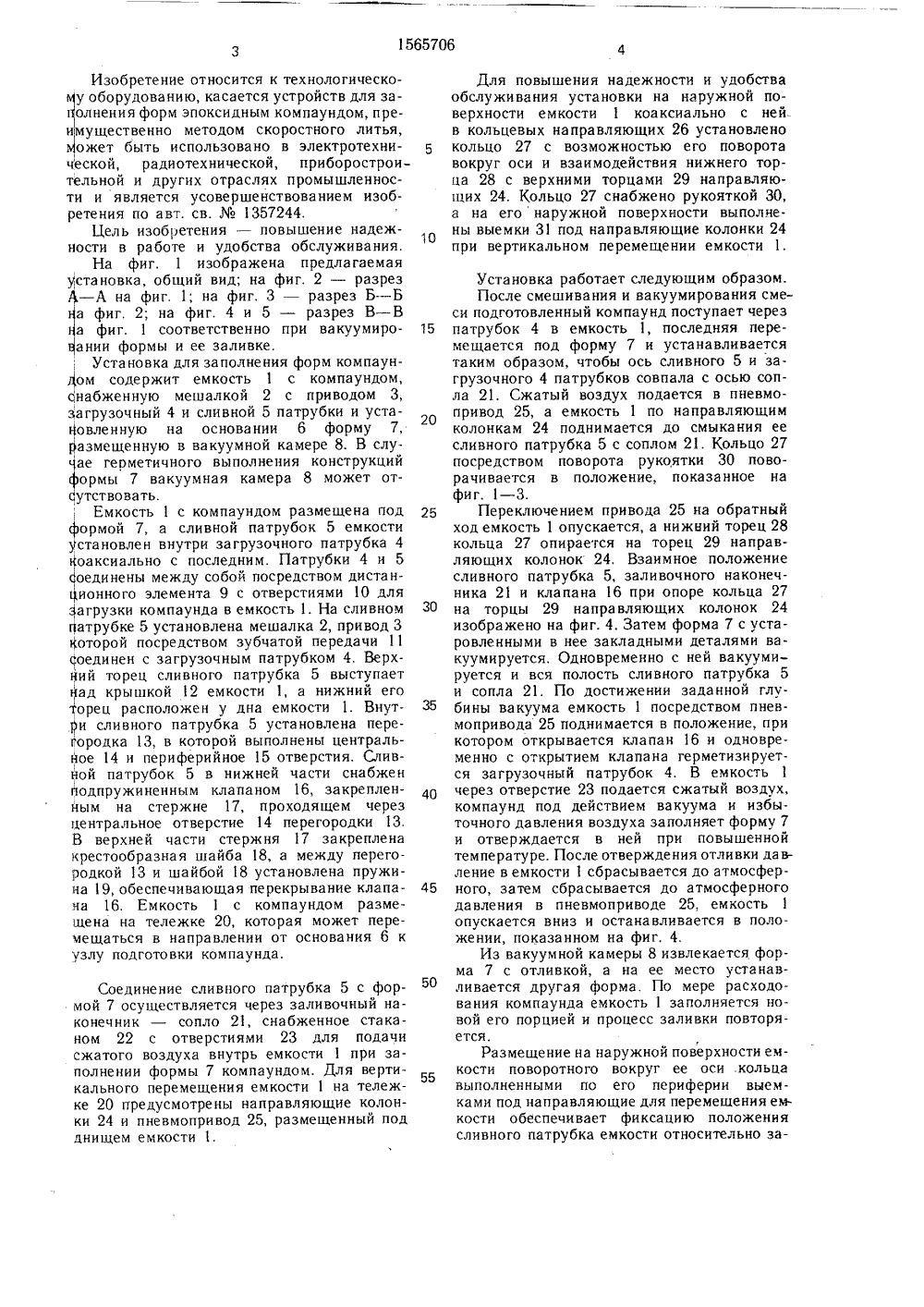

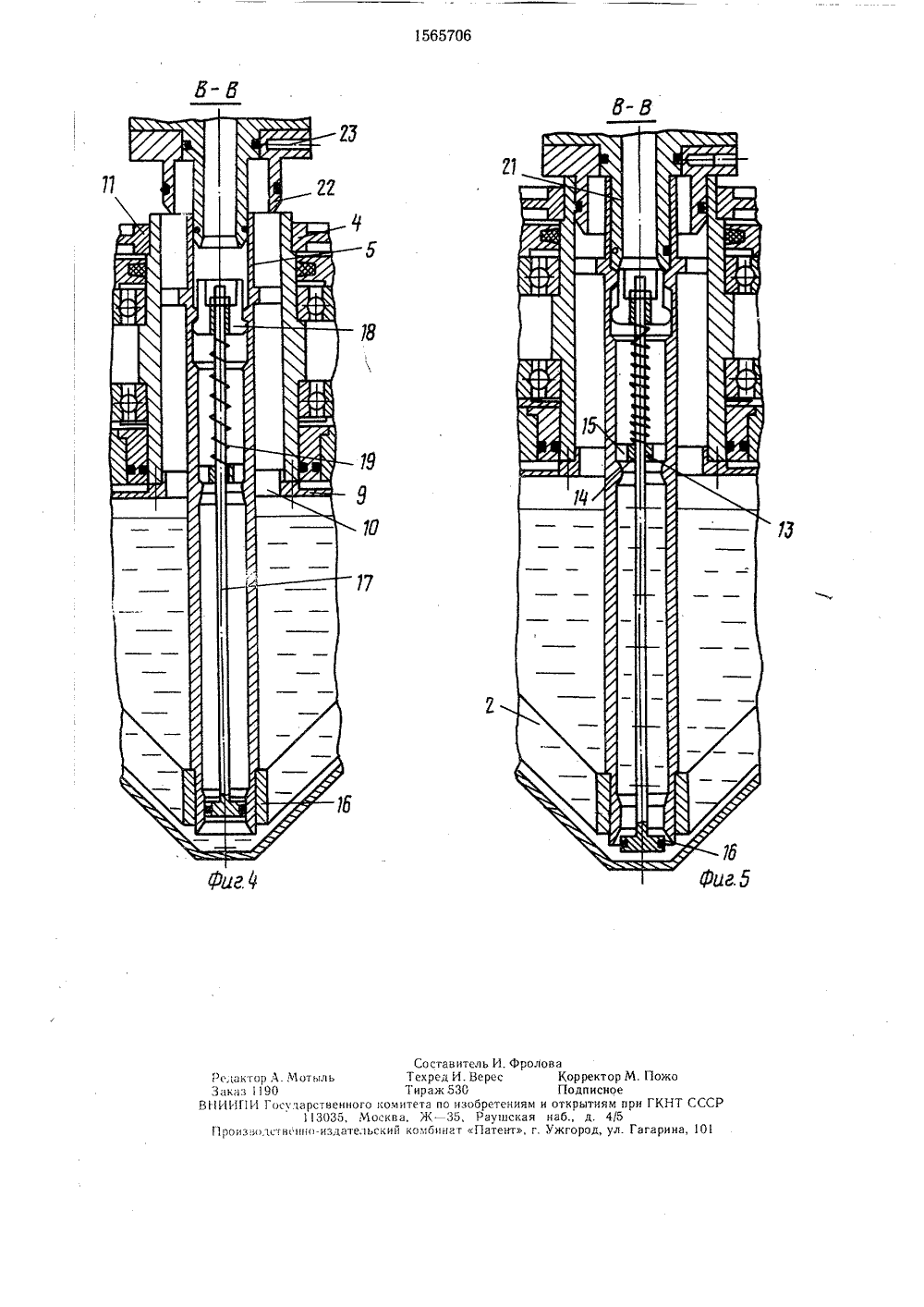

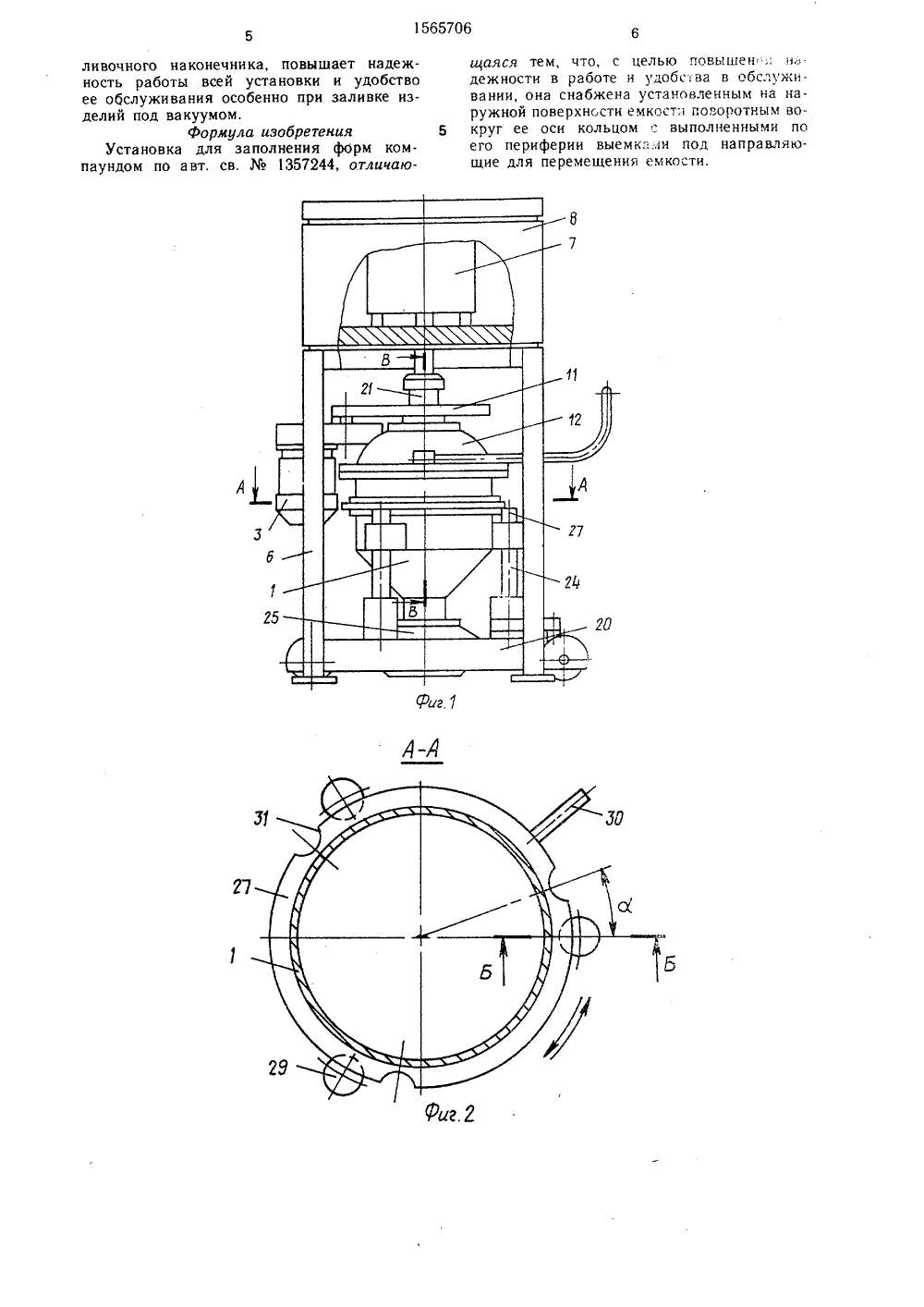

"Ф . 1у- , ., 28 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(7 Г) Научно-исследовательский, проектноконструкторский и технологический институт Производственного объединения Уралэлектротяжмаш им. В. И, Ленина(54) УСТАНОВКА ДЛЯ ЗАПОЛНЕНИЯ ФОРМ КОМПАУНДОМ(57) Изобретение относится к технологическому оборудованию и является усовершенствованием установки для заполнения форм компаундом по авт. св.1357244, Целью изобретения является повышение надежности в работе установки и удобства обслуживания. Для этого на наружной поверхности емкостикоаксиально с ней установлено кольцо 27 с возможностью поворота вокруг оси и взаимодействия нижнего его торца с верхними торцами 29 направляющих 24. 5 ил, 1565706Соединение сливного патрубка 5 с формой 7 осуществляется через заливочный наконечник - сопло 21, снабженное стаканом 22 с отверстиями 23 для подачи сжатого воздуха внутрь емкости 1 при заполнении формы 7 компаундом. Для вертикального перемещения емкости 1 на тележке 20 предусмотрены направляющие колонки 24 и пневмопривод 25, размещенный под днищем емкости 1. 50 55 Изобретение относится к технологическоу оборудованию, касается устройств для за,олнения форм эпоксидным компаундом, преимущественно методом скоростного литья, вожет быть использовано в электротехнической, радиотехнической, приборостроительной и других отраслях промышленности и является усовершенствованием изобретения по авт. св.1357244. Цель изобретения - повышение надеж 10 ности в работе и удобства обслуживания,На фиг. 1 изображена предлагаемая установка, общий вид; на фиг, 2 - разрез - А на фиг. 1; на фиг. 3 - разрез Б - Б а фиг, 2; на фиг. 4 и 5 - разрез В - В а фиг. 1 соответственно при вакуумиро анни формы и ее заливке.Установка для заполнения форм компауном содержит емкость 1 с компаундом, снабженную мешалкой 2 с приводом 3, загрузочный 4 и сливной 5 патрубки и установленную на основании 6 форму 7, размещенную в вакуумной камере 8. В слуЧае герметичного выполнения конструкций формы 7 вакуумная камера 8 может отсутствовать.Емкость 1 с компаундом размещена под 25 формой 7, а сливной патрубок 5 емкости установлен внутри загрузочного патрубка 4 оаксиально с последним. Патрубки 4 и 5 оединены между собой посредством дистанионного элемента 9 с отверстиями 10 для ,агрузки компаунда в емкость 1. На сливном 30 патрубке 5 установлена мешалка 2, привод 3 которой посредством зубчатой передачи 11 Соединен с загрузочным патрубком 4. Верхний торец сливного патрубка 5 выступает ад крышкой 12 емкости 1, а нижний его орец расположен у дна емкости 1. Внут ри сливного патрубка 5 установлена перегородка 13, в которой выполнены центральное 14 и пери фери й ное 15 отве рсти я. Сливной патрубок 5 в нижней части снабжен подпружиненным клапаном 16, закреплен ным на стержне 17, проходящем через центральное отверстие 14 перегородки 13. В верхней части стержня 17 закреплена крестообразная шайба 18, а между перегородкой 13 и шайбой 18 установлена пружина 19, обеспечивающая перекрывание клапа на 16. Емкость 1 с компаундом размещена на тележке 20, которая может перемешаться в направлении от основания 6 к узлу подготовки компаунда. Для повышения надежности и удобства обслуживания установки на наружной поверхности емкости 1 коаксиально с ней. в кольцевых направляющих 26 установлено кольцо 27 с возможностью его поворота вокруг оси и взаимодействия нижнего торца 28 с верхними торцами 29 направляющих 24. Кольцо 27 снабжено рукояткой 30, а на его наружной поверхности выполнены выемки 31 под направляющие колонки 24 при вертикальном перемещении емкости 1. Установка работает следующим образом.После смешивания и вакуумирования смеси подготовленный компаунд поступает через патрубок 4 в емкость 1, последняя перемешается под форму 7 и устанавливается таким образом, чтобы ось сливного 5 и загрузочного 4 патрубков совпала с осью сопла 21. Сжатый воздух подается в пневмопривод 25, а емкость 1 по направляющим колонкам 24 поднимается до смыкания ее сливного патрубка 5 с соплом 21. Кольцо 27 посредством поворота рукоятки 30 поворачивается в положение, показанное на фиг. 1 - 3.Переключением привода 25 на обратный ход емкость 1 опускается, а нижний торец 28 кольца 27 опирается на торец 29 направляющих колонок 24, Взаимное положение сливного патрубка 5, заливочного наконечника 21 и клапана 16 при опоре кольца 27 на торцы 29 направляющих колонок 24 изображено на фиг. 4. Затем форма 7 с устаровленными в нее закладными деталями вакуумируется. Одновременно с ней вакуумируется и вся полость сливного патрубка 5 и сопла 21. По достижении заданной глубины вакуума емкость 1 посредством пневмопривода 25 поднимается в положение, при котором открывается клапан 16 и одновременно с открытием клапана герметизируется загрузочный патрубок 4. В емкость 1 через отверстие 23 подается сжатый воздух, компаунд под действием вакуума и избыточного давления воздуха заполняет форму 7 и отверждается в ней при повышенной температуре. После отверждения отливки давление в емкости 1 сбрасывается до атмосферного, затем сбрасывается до атмосферного давления в пневмоприводе 25, емкость 1 опускается вниз и останавливается в положении, показанном на фиг. 4.Из вакуумной камеры 8 извлекается форма 7 с отливкой, а на ее место устанавливается другая форма. По мере расходования компаунда емкость 1 заполняется новой его порцией и процесс заливки повторяется,Размещение на наружной поверхности емкости поворотного вокруг ее оси .кольца выполненными по его периферии выемками под направляющие для перемещения емкости обеспечивает фиксацию положения сливного патрубка емкости относительно за1565706 Риг. 7 ливочного наконечника, повышает надежность работы всей установки и удобство ее обслуживания особенно при заливке изделий под вакуумом.формула изобретенияУстановка для заполнения форм компаундом по авт. св.1357244, отличаюиаяся тем, что, с целью повышен дежности в работе и удобс.ва в обслуживании, она снабжена установленным на наружной поверхности емкост; поворотным во круг ее оси кольцом с выполненными поего периферии выемками под направляющие для перемещения емкости,1565706 Юь И. Фрорес ретениям и аугнская атент, г. Редактор А.МоЗаказ901 РИГР 1 ГосулаПроизводсз вс п Составител ыль Техред И. Ве Тираж 530 рственного комитета по изоб 13035, Москва, Ж - 35, Р ьиздательский комбинат ПаКорректор М. ПожоПодписноеоткрытиям при ГКНТ СССРаб., д. 4/5жгород, ул. Гагарина, 01
