Номер патента: 156067
Текст

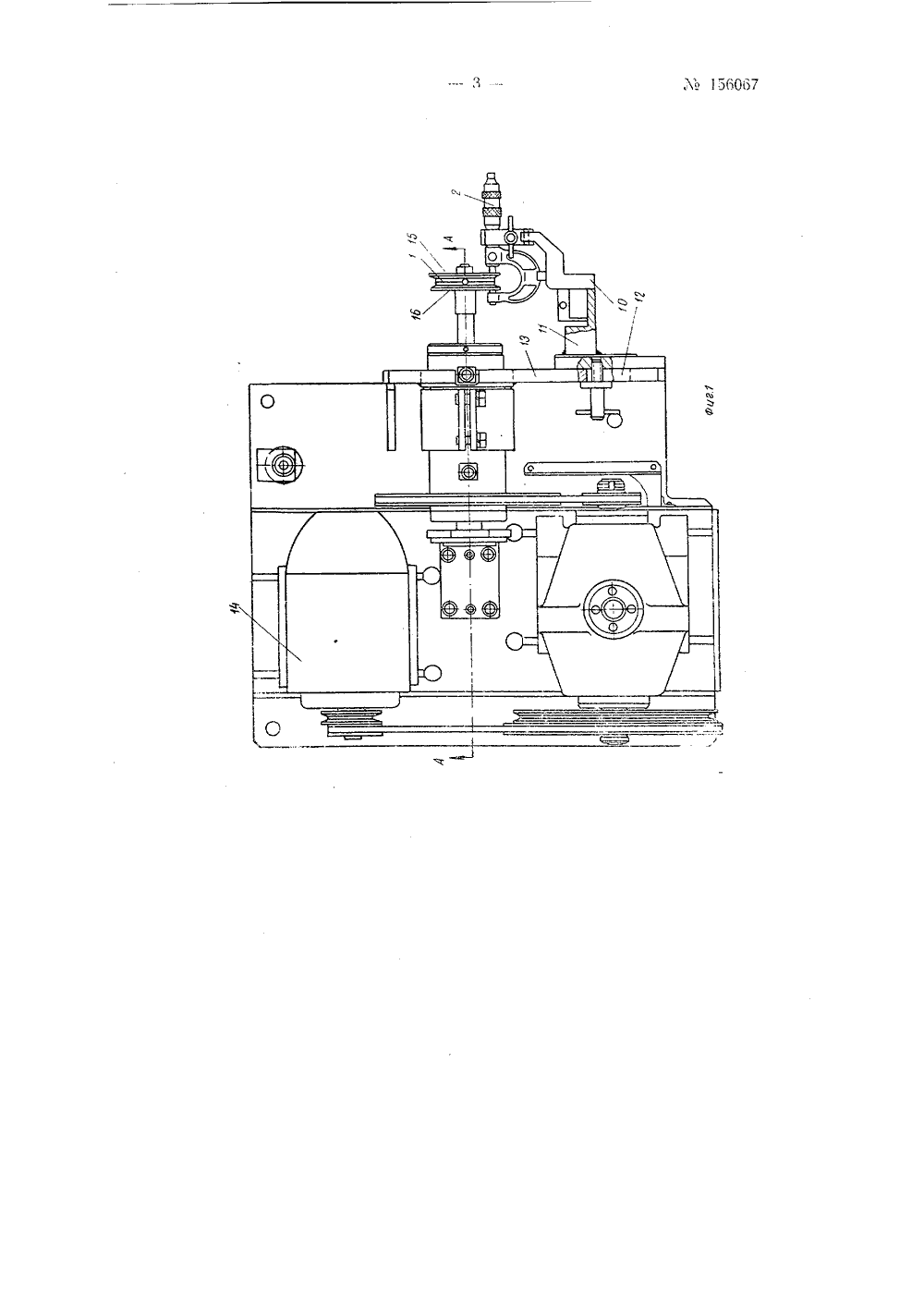

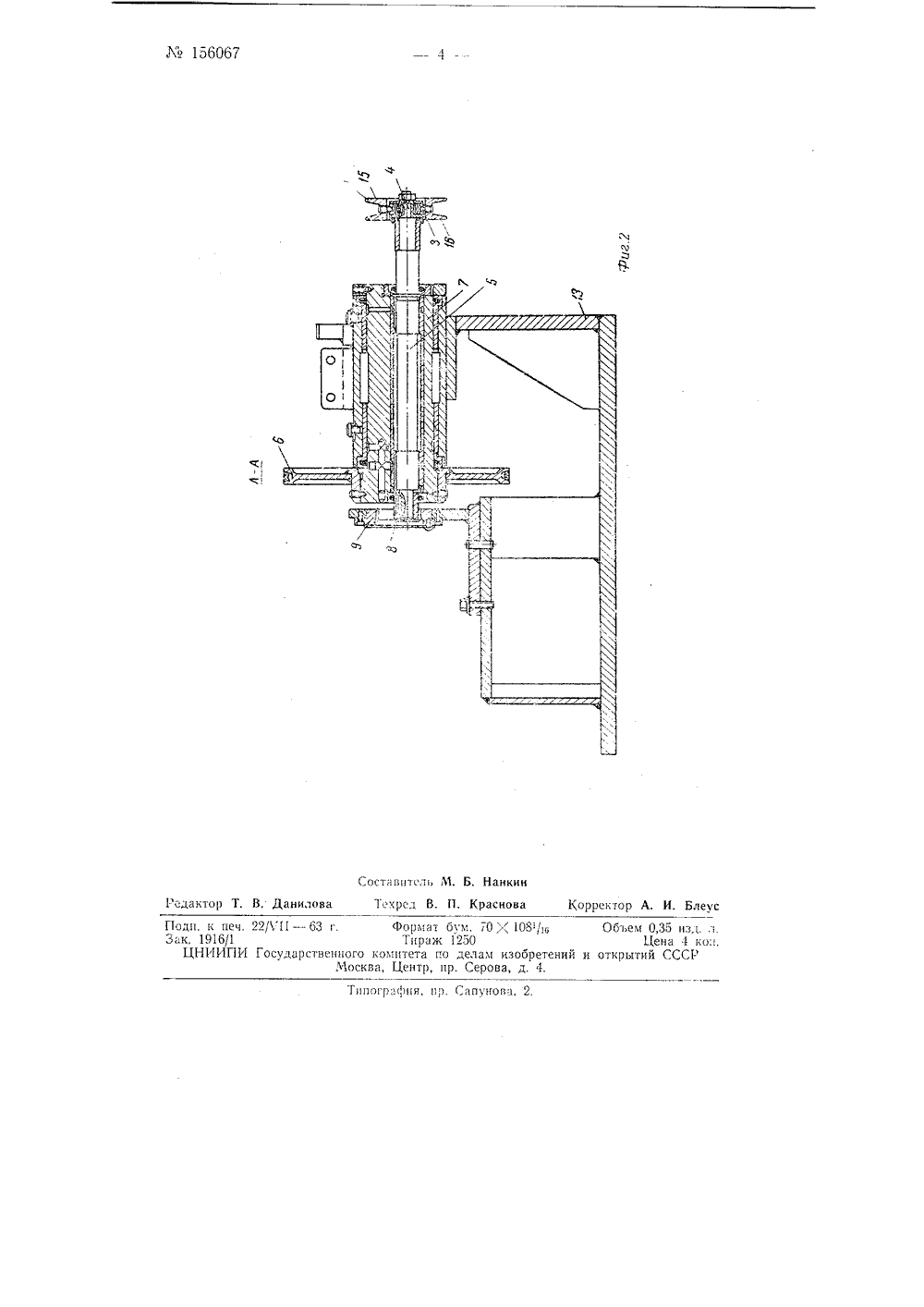

- СР ПИСАНИК АВТОРС ИЗОБРЕТЕНИЯУ СВИДЕТЕЛЬСТВУ р 248 тадницкийРХИОСТЕИ Казарновский=. А. Анненберг и И "т Р 5 ЛЬИЬХ СТАНОК ДЛЯ ДОВ в в,. ЗЯБ .,2 оий .ри Совете .Чии тв;и.1.". 3;ив иолв 96 г еи и открв вобретеи;й и Заявлено 20о делим ивобрео Г р о в С. . ЛобЗ,о т и тот Оиубли ко Я во в Бог,е "е И 3 Вест ь станки д,1 я дОВОдк .с 1 тес ьны., ГОВс 1Остс,а пример, икроъстра, штангеицирк ля и т, п. с использоваие. План 10 Ик сямоуста яв,ивяющихс 5 по Обр 20 ятывае:ы. Нове 1.ностя. притирОВ, ПОЛУЧЯОЩ. РЯООЧЕС ДВИЖЕНИЕ От ПОЬОДЯ ГРИ 0 ОЩИ ПОВОДКОВ.В ПРЕДЛЯГЯЕМОМ СТЯНКЕ ДЛ 5 ДОСТИЖЕИ 5 КОПЯКТ 5 ОСТИ ПРИВОДЯ И сОООшения притир и.янетарнОГО двжеИя каждыи притир Выпол в виде кольца, работающего своими торцовыми поверкностями и установленного посредством шариков на поводке шпинделя; пос едний поме- ЩСН В ЭКСЦЕНТРИЧН 01 ОТВЕРСТИИ ВРЯЩЯОЩСГОСЯ ЮЛОГО ВЯ,Е И НССУГЦЕГО на конце шестерню, ООН 21 ыВяющОся по Вн 5 тренне.у зубчят 01 у Венцу неподвижноЙ шестерни.На фиг. 1 Изооражси предлагаемый станок В планс; Я фиг. 2 разрез по А-. На фиг. 1.Раоочим ОрГяном станка для довод. .,еритслиы. повспкносте мик 1)омстра и т. и. ЯВл 5 ется притир 1, плаваощий и сд:ОустаиавливаО- щийся по обрабатываемым поверкностям микрометра 2. 11 ритир выполнен в виде кольца, установленного посредством шариков ) иа поводке 4 шпинде,5 д. ПоследниЙ помещен В эксцстричном ОТВерстии вращающегося от шкива 6 полого вала 7 и несет на конце шестерню а, обкатываюшуюся по внутреннему венцу неподвижной шестерни 9,Работает станок следующим образом.Обрабатываемый микрометр 2 закрепляют В державке 10 по уста- новоБОЙ мере, а 32 тем Въесте с держявко 1 мстянавливяют и 32 крспляют к;еъовы За)К 5 оъ В стойке 11. Затем стойка с лержавкОИ и микрометром перемешается к притиру 1 -о пазу 12 кронштейна 13 и закрепляется в рабочем положении.56067Дяс 1 ее Винт микрометра пОВОрячиВястся сГО трещетко до зажима Г 1 ритиря межд 1 мерителъными ПОВерхностями. Включением приВодного злектродвиЯтеля 14 на Ннаетс доводка, во время проведения которой притир работает своими торцовыми поверхностями 15 и 16 и совершает планетарное движение, так как участвует одновременно в двух движениях - вращается вместе с полым валом 7 и относительно пего из-за обкатывания шестерни 8 по неподвижной шестерне 9. Винт микрометра при обработке периодически перемещается для поддержания давления обрабатываемых мерительных поверхностей на притир.Для доводки мерительных поверхностей, например, штангенциркуля на станке необходимо лишь заменить державку для закрепления его,Предмет изобретенияСтанок для доводки мерительных поверхностей, например, микрометра, штангенциркуля и т, п., с использованием плавающих самоустанавливающихся по обрабатываемым поверхностям притнров, получающих рабочее движение от привода при помоц 1 и поводков, о т л и ч а ющ и й с я тем, что, с целью достижения компактности привода для сообщения притиру планетарного движения, каждый притир выполнен в виде кольца, работающего своими торцовыми поверхностями. установленного посредством шариков на поводке шпинделя, помещенного в эксцентричном отверстии враща 1 ощегося полого вала и несущего на конце шестерню, обкатывающуюся по внутреннему зубчатому венцу неподвижной шестерни.
СмотретьЗаявка
738614
МПК / Метки
МПК: B24B 37/04
Метки: 156067
Опубликовано: 01.01.1963
