Способ определения коэффициента отражения материала и устройство для его осуществления

Номер патента: 1538147

Авторы: Ефремов, Лапунов

ZIP архив

Текст

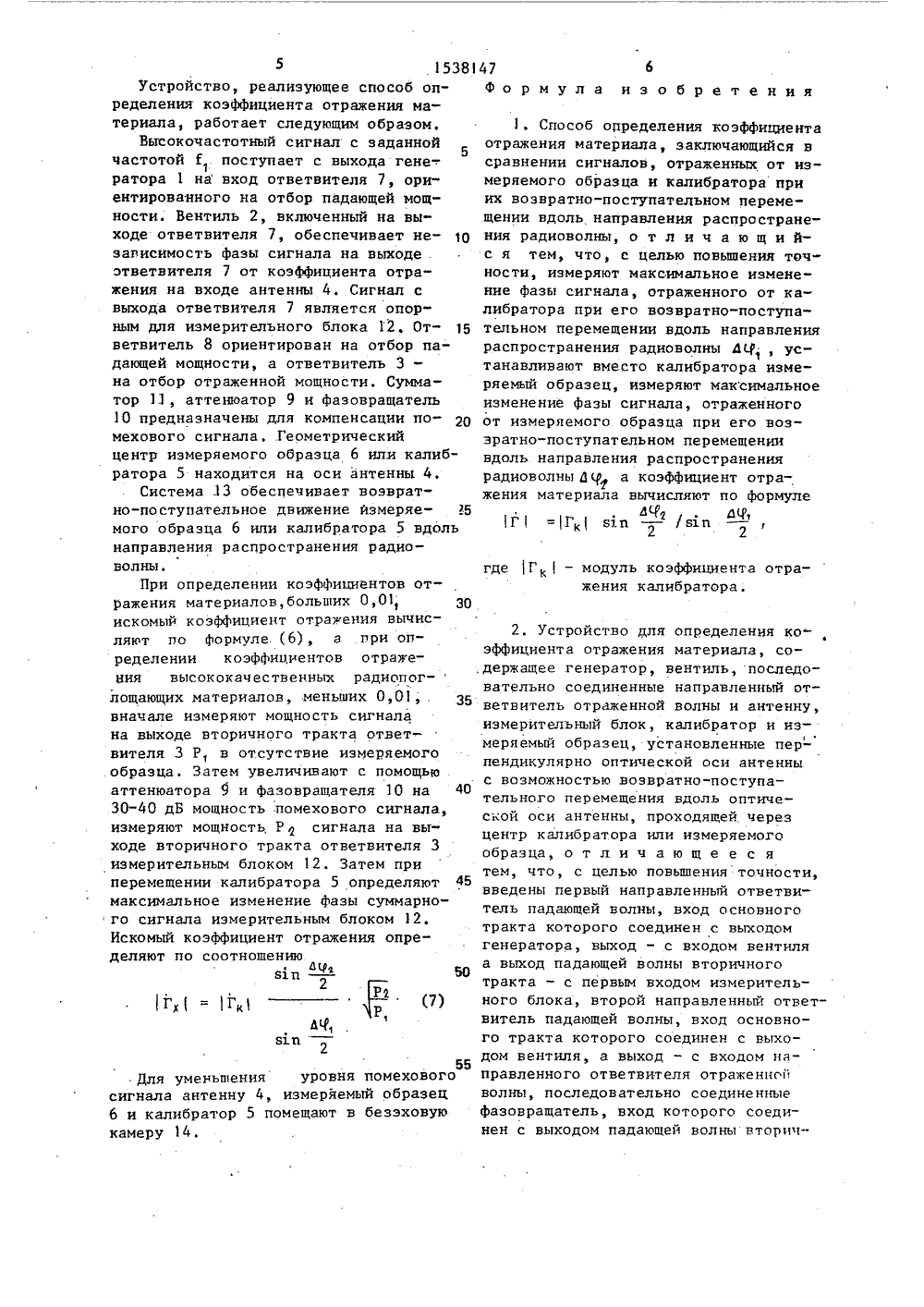

5 1538Устройство, реализующее способ определения коэффициента отражения материала, работает следующим образом.Высокочастотный сигнал с заданной5 частотой Г . поступает с выхода гене 1ратора 1 на вход ответвителя 7, ориентированного на отбор падающей мощности. Вентиль 2, включенный на выходе ответвителя 7, обеспечивает не О зависимость фазы сигнала на выходе . ответвителя 7 от коэффициента отражения на входе антенны 4. Сигнал с выхода ответвителя 7 является опорным для измерительного блока 12, От ветвитель 8 ориентирован на отбор падающей мощности, а ответвитель 3 - на отбор отраженной мощности. Сумматор 11, аттенюатор 9 и фазовращатель 10 предназначены для компенсации по- мехового сигнала, Геометрический центр измеряемого образца 6 или калибратора 5 находится на оси антенны 4,Система 13 обеспечивает возвратно-поступательное движение измеряе мого образца 6 или калибратора 5 вдоль направления распространения радиоволны.При определении коэфФициентов отражения материалов, боль их 0,011 30 искомый коэффициент отражения вычисляют по Формуле (6), а. при определении коэффициентов отражения высококачественных радиопог-лощающих материалов, меньших 0,01, З 5 вначале измеряют мощность сигнала на выходе вторичного тракта ответвителя 3 Р, в отсутствие измеряемого образца. Затем увеличивают с помощью аттенюатора 9 и фазовращателя 10 на 40 30-40 дБ мощность помехового сигнала, измеряют мощность Рсигнала на выходе вторичного тракта ответвителя 3 измерительным блоком 12. Затем при перемещении калибратора 5 определяют 45 максимальное изменение Фазы суммарного сигнала измерительным блоком 12, Искомый коэффициент отражения опре" деляют по соотношениюзд пф 50 а.п -2 55Для уменьшения уровня помеховогосигнала антенну 4, измеряемый образец6 и калибратор 5 помещают в безэховуюкамеру 14,47 бформула изобретенияСпособ определения коэфФициента отражения материала, заключающийся в сравнении сигналов, отраженных от измеряемого образца и калибратора при их возвратно-поступательном перемещении вдоль направления распространения радиоволны, о т л и ч а ю щ и йс я тем, что, с целью повьппения точности, измеряют максимапьное изменение фазы сигнала, отраженного от калибратора при его возвратно-поступательном перемещении вдоль направления распространения радиоволны ЛЦ , устанавливают вместо калибратора измеряемый образец, измеряют максимальное изменение фазы сигнала, отраженного от измеряемого образца при его возвратно-поступательном перемещении вдоль направления распространения радиоволны й а коэффициент отражения материала вычисляют по формуледЧ, . ад,1 Г =Гя.п - зь.и2 2где Гк- модуль коэффициента отражения калибратора.2. Устройство для определения коэффициента отражения материала, содержащее генератор, вентиль, последовательно соединенные направленный ответвитель отраженной волны и антенну, измерительный блок, калибратор и измеряемый образец, установленные пер- пендикулярно оптической оси антенны с возможностью возвратно-поступательного перемещения вдоль оптической оси антенны, проходящей. через центр калибратора или измеряемого образца, о т л и ч а ю щ е е с я тем, что, с целью повьппения точности, введены первый направленный ответвитель падающей волны, вход основного тракта которого соединен с выходом генератора, выход - с входом вентиля а выход падающей волны вторичного тракта - с первым входом измерительного блока, второй направленный ответвитель падающей волны, вход основного тракта которого соединен с выходом вентиля, а выход - с входом направленного ответвителя отражения волны, последовательно соединенные фазовращатель, вход которого соединен с выходом падающей волны втарич1538147 Составитель В. Гончаров Техрец И,Ходанич Корректор 0 .Кравцова Редактор Н. Тупица Заказ 168 Тираж 540 ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР13035, Иосква, Ж, Раушская наб., д. 4/5 Производственно-издательский комбинат "Патент", г.Ужгород, ул, Гагарина, 101 ного тракта второго направленного ответвителя падающей волны, аттенюатор и сумматор, выход которого соединен с вторым входом измерительного блока, а второй вход - с выхо"5 дом отраженной волны вторичного трак, та направленного ответвителя отраженной волны,3Устройство по п. 2, о т л и -ч а ю щ е е с я тем, что антенна, калибратор и измеряемый образец разме,щены в беээховой камере,

Смотреть

Заявка

4308097, 21.09.1987

ВОЕННО-МЕДИЦИНСКАЯ КРАСНОЗНАМЕННАЯ АКАДЕМИЯ ИМ. С. М. КИРОВА

ЕФРЕМОВ ВЛАДЛЕН ИВАНОВИЧ, ЛАПУНОВ СЕРГЕЙ ЮРЬЕВИЧ

МПК / Метки

МПК: G01R 27/06

Метки: коэффициента, отражения

Опубликовано: 23.01.1990
