Щеткодержатель для электрической машины

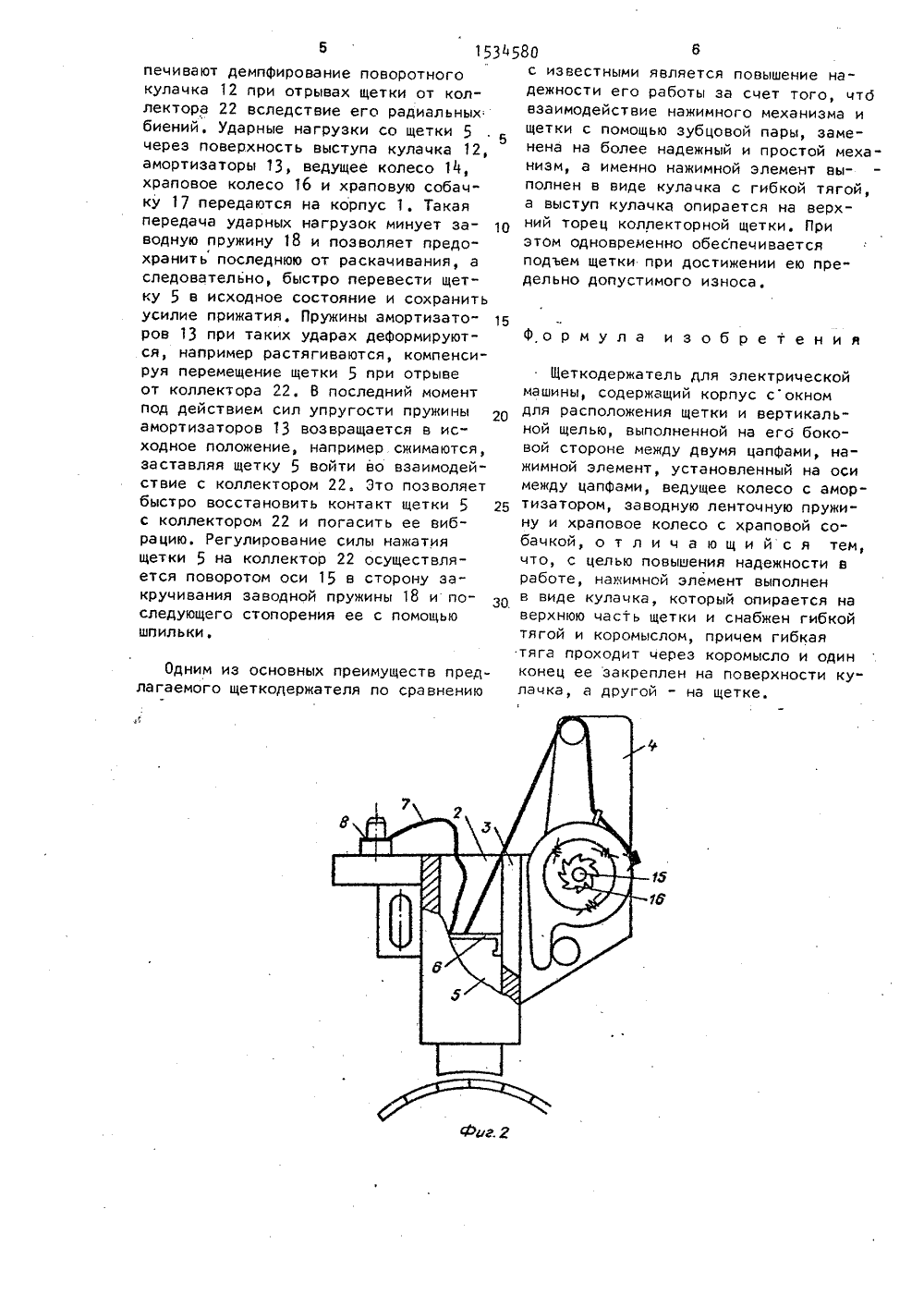

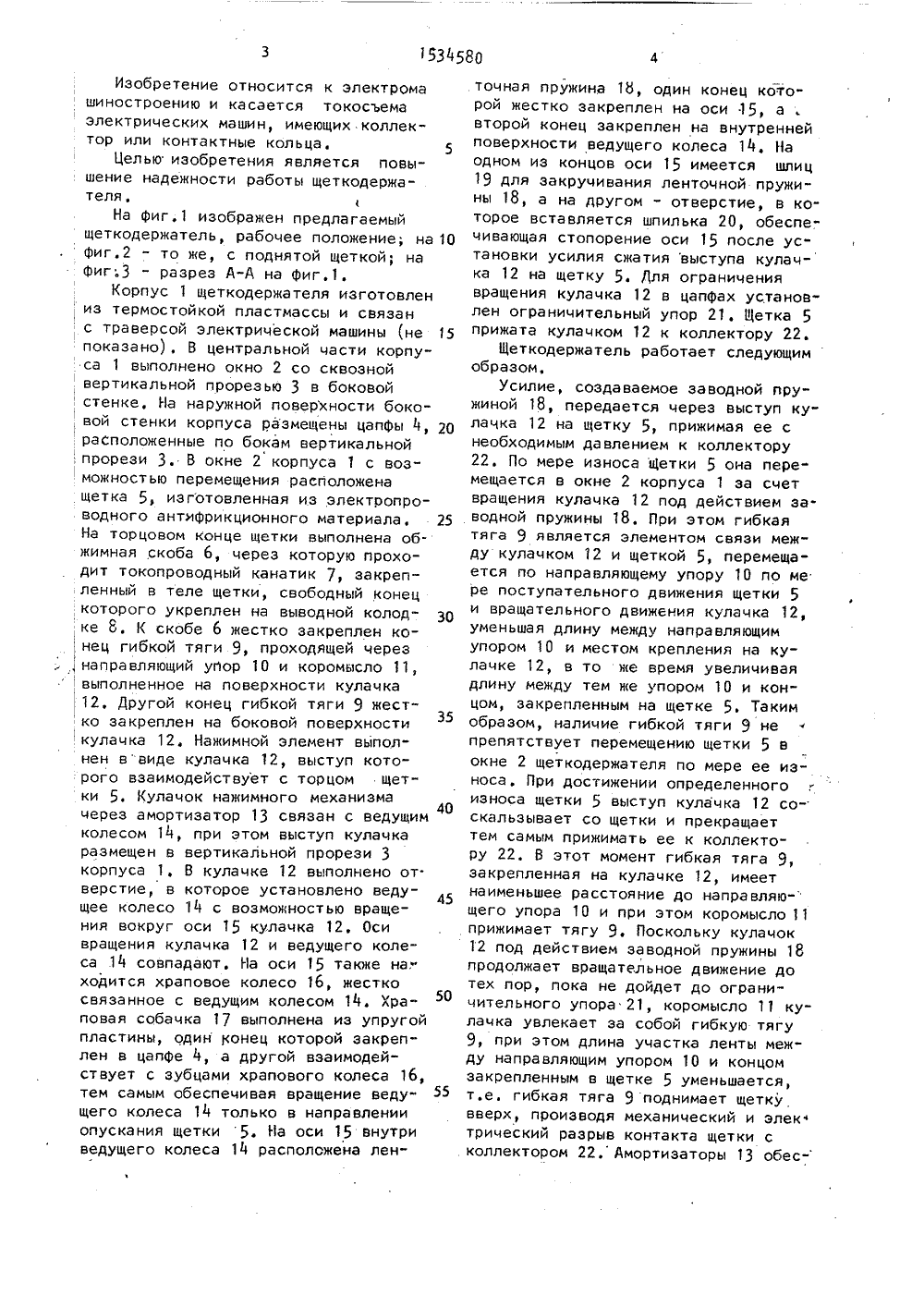

,153458 19) 51)5 Н 01 К 39 ОДЕРВАТЕЛЬ элекнсти 2 ОСУДАРСТВЕННЫЙ НОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТНРЫТИЯМПРИ ГННТ СССР ОПИСАНИЕ И К АВТОРСКОМУ СВИДЕ(71) фрунзенский завод тяжелоготромашиностроения "Тяжэлектромаши Фрунзенский политехнический итут(56) Авторское свидетельство ССбГ 862288, кл. Н 01 К 39/40, Т 98Авторское свидетельство СССРЮ 849356, кл. Н 01 К 39/40, 19Авторское свидетельство СССРй 1091267; кл. Н О 1 К 39 ЙО, 19 БРЕТЕНИЯ(54) ЩЕТК ДЛЯ ЭЛЕКТРИЧЕСКОЙМАШИНЫ(57) Изобретение относится к электромашиностроению и может быть использовано в машинах постоянного тока.Целью изобретения является повышениенадежности работы щеткодержателя.Щеткодержатель содержит корпус 1 свертикальной щелью, расположенной набоковой стенке между цапфами 4, нажимной элемент в виде кулачка 12,снабженного гибкой тягой 9, проходя"щей через коромысло 11, один конецгибкой тяги закреплен на поверхностикулачка, а другой - на щетке. 3 ил,Изобретение относится к электрома шиностроению и касается токосъема электрических машин, имеющих коллектор или контактные кольца. 5Целью изобретения является повышение надежности работы щеткодержателя.На Фиг.1 изображен предлагаемый щеткодержатель рабочее положение; на 10 Фиг.2 - то же, с поднятой щеткой на Фиг;3 - разрез А-А на Фиг.1.Корпус 1 щеткодержателя изготовлен из термостойкой пластмассы и связан с траверсой электрической машины не 15 показано), В центральной части корпуса 1 выполнено окно 2 со сквозной вертикальной прорезью 3 в боковой стенке, На наружной поверхности боковой стенки корпуса размецены цапфы 4, 20 расположенные по бокам вертикальной : прорези 3. В окне 2 корпуса 1 с возможностью перемещения расположена щетка 5, изготовленная из электропроводного антифрикционного материала. 25 На торцовом конце щетки выполнена обжимная скоба б, через которую проходит токопроводный канатик 7, закрепленный в теле щетки, свободный конец которого укреплен на выводной колод- З 0 ке 8. К скобе 6 жестко закреплен ко, нец гибкой тяги 9, проходящей через , направляющий упор 1 О и коромь 1 сло 11, выполненное на поверхности кулачка 12. Другой конец гибкой тяги 9 жестко закреплен на боковой поверхности35кулачка 12. Нажимной элемент выполнен в аиде кулачка 12, выступ которого взаимодействует с торцом щетки 5. Кулачок нажимного механизма через амортизатор 13 связан с ведущим колесом 14, при этом выступ кулачка размещен в вертикальной прорези 3 корпуса 1, В кулачке 12 выполнено от. верстие, в которое установлено ведущее колесо 14 с возможностью вращения вокруг оси 15 кулачка 12. Оси вращения кулачка 12 и ведущего колеса 14 совпадают, На оси 15 также на; ходится храповое колесо 16, жестко связанное с ведущим колесом 14. прая 50 повая собачка 17 выполнена из упругой пластины, один конец которой закреплен в цапфе 4, а другой взаимодействует с зубцами храпового колеса 16, тем самым обеспечивая вращение ведущего колеса 14 только в направлении опускания щетки 5. На оси 15 внутри ведущего колеса 14 расположена ленточная пружина 18 один конец которой жестко закреплен на оси 15, авторой конец закреплен на внутреннейповерхности ведущего колеса 14, Наодном из концов оси 15 имеется шлиц19 для закручивания ленточной пружины 18, а на другом - отверстие, в которое вставляется шпилька 20, обеспечивающая стопорение оси 15 после установки усилия сжатия выступв кулачка 12 на щетку 5. Для ограничениявращения кулачка 12 в цапфах установлен ограничительный упор 21. Цветка 5прижата кулачком 12 к коллектору 22.щеткодержатель работает следующимобразом,Усилие, создаваемое заводной пружиной 18, передается через выступ кулачка 12 на щетку 5, прижимая ее снеобходимым давлением к коллектору22. По мере износа Щетки 5 она перемещается в окне 2 корпуса 1 за счетвращения кулачка 12 под действием заводной пружины 18, При этом гибкаятяга 9 является элементом связи меж"ду кулачком 12 и щеткой 5, перемещается по направляющему упору 1 О по мере поступательного движения щетки 5и вращательного движения кулачка 12,уменьшая длину между направляющимупором 10 и местом крепления на кулачке 12, в то же время увеличиваядлину между тем же упором 1 О и концом, закрепленным на щетке 5. Такимобразом, наличие гибкой тяги 9 непрепятствует перемещению щетки 5 вокне 2 щеткодержателя по мере ее износа . При достижении определенногоизноса щетки 5 выступ кулачка 12 соскальзывает со щетки и прекращаеттем самым прижимать ее к коллектору 22. В этот момент гибкая тяга 9закрепленная на кулачке 12, имеетнаименьшее расстояние до направляю-щего упора 1 О и при этом коромысло 11прижимает тягу 9. Поскольку кулачок12 под действием заводной пружины 18продолжает вращательное движение дотех пор, пока не дойдет до ограничительного упора 21, коромысло 11 кулачка увлекает за собой гибкую тягу9, при этом длина участка ленты между направляющим упором 10 и концомзакрепленным в щетке 5 уменьшаетсят.е. гибкая тяга 9 поднимает щеткувверх, производя механический и электрический разрыв контакта щетки сколлектором 22. Амортизаторы 13 обес5806с известными является повышение надежности его работы за счет того, чтбвзаимодействие нажимного механизма ищетки с помощью зубцовой пары, заменена на более надежный и простой механизм, а именно нажимной элемент выполнен в виде кулачка с гибкой тягой,а выступ кулачка опирается на верхний торец коллекторной щетки, Приэтом одновременно обеспечиваетсяподъем щетки при достижении ею предельно допустимого износа,б 153 печивают демпфирование поворотного кулачка 12 при отрывах щетки от коллектора 22 вследствие его радиальных биений. Ударные нагрузки со щетки 55 через поверхность выступа кулачка 12, амортизаторы 13, ведущее колесо 1 ч храповое колесо 16 и храповую собачку 17 передаются на корпус 1. Такая передача ударных нагрузок минует за водную пружину 18 и позволяет предохранить последнюю от раскачивания, а следовательно быстро перевести щетку 5 в исходное состояние и сохранить усилие прижатия, Пружины амортизато ров 13 при таких ударах деформируются например растягиваются, компенсируя перемещение щетки 5 при отрыве от коллектора 22. В последний момент под действием сил упругости пружины амортизаторов 13 возвращается в исходное положение, например сжимаются, заставляя щетку 5 войти во взаимодействие с коллектором 22, Это позволяет быстро восстановить контакт щетки 5 26 с коллектором 22 и погасить ее вибрацию. Регулирование силы нажатия щетки 5 на коллектор 22 осуществляется поворотом оси 15 в сторону закручивания заводной пружины 18 и последующего стопорения ее с помощью шпильки. Одним из основных преимуществ предлагаемого щеткодержателя по сравнению Формула и 3 о б р е т е н и я щеткодержатель для электрической машины, содержащий корпус сокном для расположения щетки и вертикальной щелью, выполненной на его боковой стороне между двумя цапфами, нажимной элемент, установленный на оси между цапфами, ведущее колесо с амортизатором, заводную ленточную пружину и храповое колесо с храповой собачкой, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности в работе, нажимной элемент выполнен в виде кулачка, который опирается на верхнюю часть щетки и снабжен гибкой тягой и коромыслом, причем гибкая тяга проходит через коромысло и один конец ее закреплен на поверхности кулачка, а другой - на щетке.иаз М 8 Тираж 10 бНИИПИ Государственного по изобр113035, Ж, Рауш Подписи тениям и
