Индикатор давления для шахтных гидравлических крепей

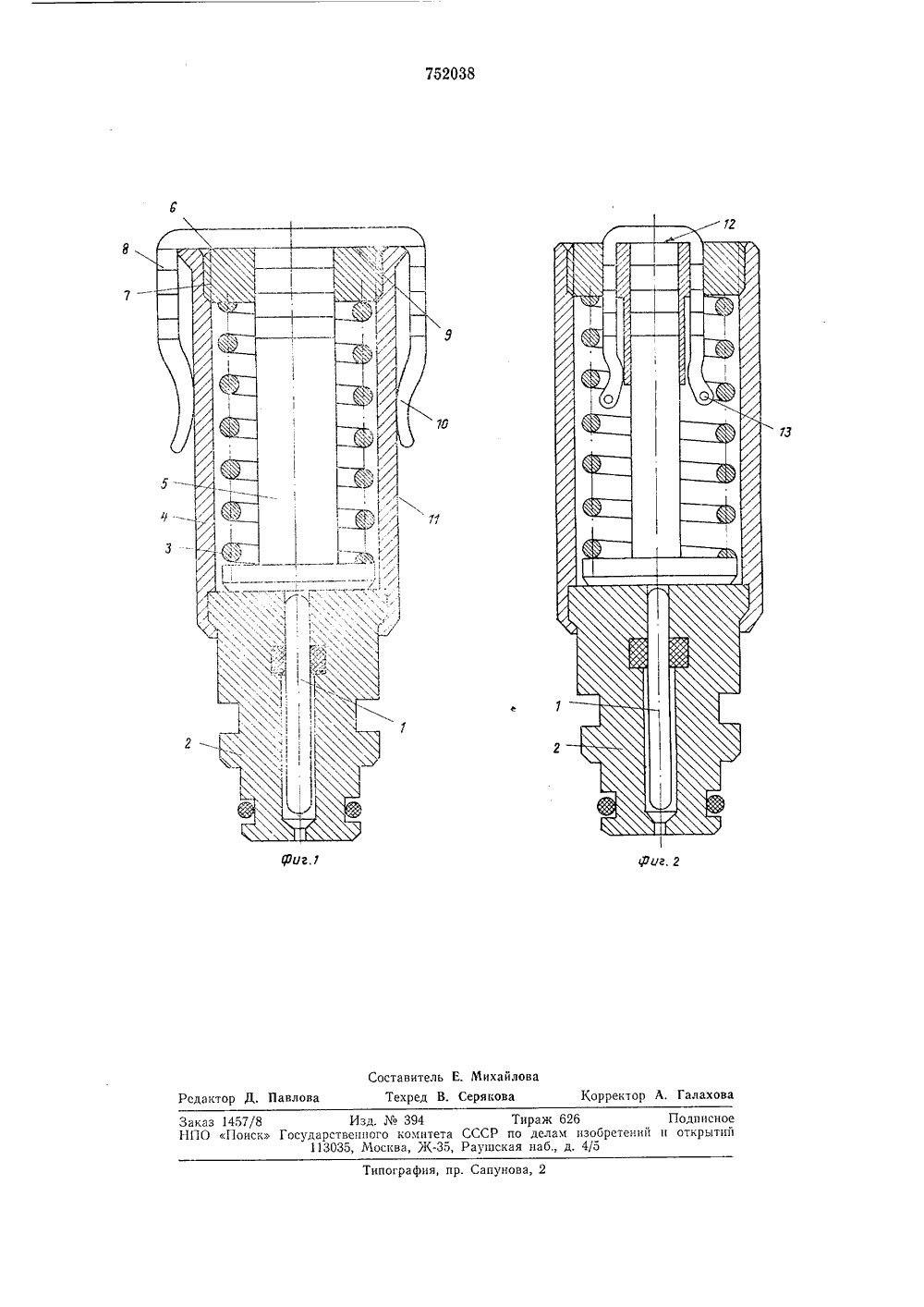

1752038 ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 24,05.78 (21) 2619286/22-03с присоединением заявки Ме 51) М. Кл.Е 210 23/1) Приорите Государственный комит СССР(45) Дата опубликования описания 30.07.80 3) УДК 622.284(72) Авторыизобрете Н, И овлев, Ю, ф, Пономаре М, Кувшинов и Б.кой Революции и ор титут горного дела и о, В. Д, Фирстов,Костюнин на Трудового Кра А, А, Скочинского Ордена Октя Знамени(54) ИНДИКАТОР ДАВЛЕНИЯ ДЛЯ ШАХТНЫХ ГИДРАВЛИЧЕСКИХ КРЕПЕЙИзобретение относится к горному делу, в частности к плунжерным манометрам для измерения давления в шахтных гидравлических крепях,Известны индикаторы давления для 5 шахтных гидравлических крепей, содержащие корпус, плунжерную пару, компенсирующую пружину и указатель 1), С помощью известных индикаторов давления при одном указателе фиксируется макси мальное или текущее давление в гидросистеме стоек.Недостатком этих индикаторов давления является то, что одновременно нельзя визуально получить информацию о фактиче ском текущем и максимальном сопротивлении крепи.Наиболее близким решением из известных является индикатор давления для шахтных гидравлических крепей, содержа щий корпус, плунжерную пару, компенсирующую пружину, направляющую втулку, указатели текущего и максимального давлений 12).Недостаток указанного индикатора дав ления заключается в том, что конструкция указателей максимального и текущего давлений в виде полуцилиндров усложняет конструкцию индикатора давления, требует для его работоспособности применение 30 цветных металлов и высокои точности изготовления полуцилиндров как по окружности, так и по плоскости их соприкосновения.Целью изобретения является упрощениеконструкции индикатора давления.Указанная цель достигается тем, чтокорпус выполнен с ограничителем перемещения указателя максимального давления,который выполнен в виде фигурной скобыс подпружиненными фиксаторами, взаимодействующими с корпусом,На фиг. 1 показан предложенный индикатор давления с указателем максимального давления, который находится на наружной поверхности корпуса; на фиг. 2 -то же, указатель максимального давлениявставлен во внутрь направляющей втулкикорпуса.Индикатор давления содержит плунжерную пару 1 и 2, компенсирующую пружину 3, расположенную в корпусе 4 междуупором указателя текущего давления 5 инаправляющей втулкой 6, которая крепится на корпусе резьбой 7.Снаружи (см, фиг. 1) или внутри корпуса (см. фиг. 2) устанавливается указатель 8 максимального давления в видефигурной скобы, состоящей из упора 9 ификсатора 10, 752038Фигурная скоба крепится фиксатором- и при ее принудительном движении самотормозится о корпус по поверхности 11, подьем фигурной скобы осуществляется указателем текущего давления, который своим торцом 12 взаимодействует с упором 9,Для предотвращения выпадения указателя максимального давления из индикатора предусмотрен упор 13, который может быть установлен после монтажа фигурной скобы на корпусе индикатора.Индикатор давления работает следующим образом,При воздействии рабочей жидкости со стороны плунжерной пары указатель текущего давления 5 перемещается, прп этом он выдвигается из корпуса на некоторую величину в соответствии с давлением в гидросистеме стойки крепи, и одновременно на ту же величину поднимается указатель максимального давления 8,При снижении давления под действием пружины 3 в обратную сторону перемещается только указатель текущего давления 5, а указатель максимального давления 8 удерживается и остается на месте за счет сил трения, возникающих при прижатии фиксаторов (например, пружинных) фигурной скобы к корпусу по поверхности 11.По рискам обоих указателей определяется два параметра давления - текущее (в момент наблюдения) и максимальное (законтрольный период времени), Указатель максимального давления нажатием руки может быть осажен до упора в торец корпуса.5 Предлагаемая конструкция индикаторадавления с указателем максимального давления в виде фигурной скобы отличается значительной простотой по сравненгпо с известными конструкциями для той же 10 цели,Формула изобретения Источники информациипринятые во шгпмапис прп экспертизе1, Авторское свидетельство СССРМо 450085, кл. 6 011 19/08, 1973.ЗО 2, Авторское свидетельствоМо 499402, кл. Е 210 23/16, 1974тип),СССР(протоИндикатор давления для шахтных гид равлических крепей, содержащий корпус,плунжерную пару, компенсирующую пружину, направляющую втулку и указатели максимального и текущего давлений, о тличающийся тем, что, с целью упроще ния конструкции, корпус выполнен с ограничителем перемещения указателя максимального давления, который выполи еп в виде фигурной скобы с подпружиненными фиксаторами, взаимодействуюп.;ими с кор пусом.752038 Риг, 2 тавитель Е. МихаиловаТехред В. Серякова Корректор А Павлова Рсдакто лахов Типография, пр. Сапунова, 2 Заказ 1457/8 1 ПО ПоясИзд, Мо 394 осударствеппого комитета 113035, Москва, Ж, Тираж 626 ПодписноеСР по делам изобретений н открытийушская наб., д. 4/5
