Индикатор давления для шахтных гидравлических крепей

Номер патента: 1328538

Авторы: Бронфен, Давыдов, Ежолов, Костюнин

ZIP архив

Текст

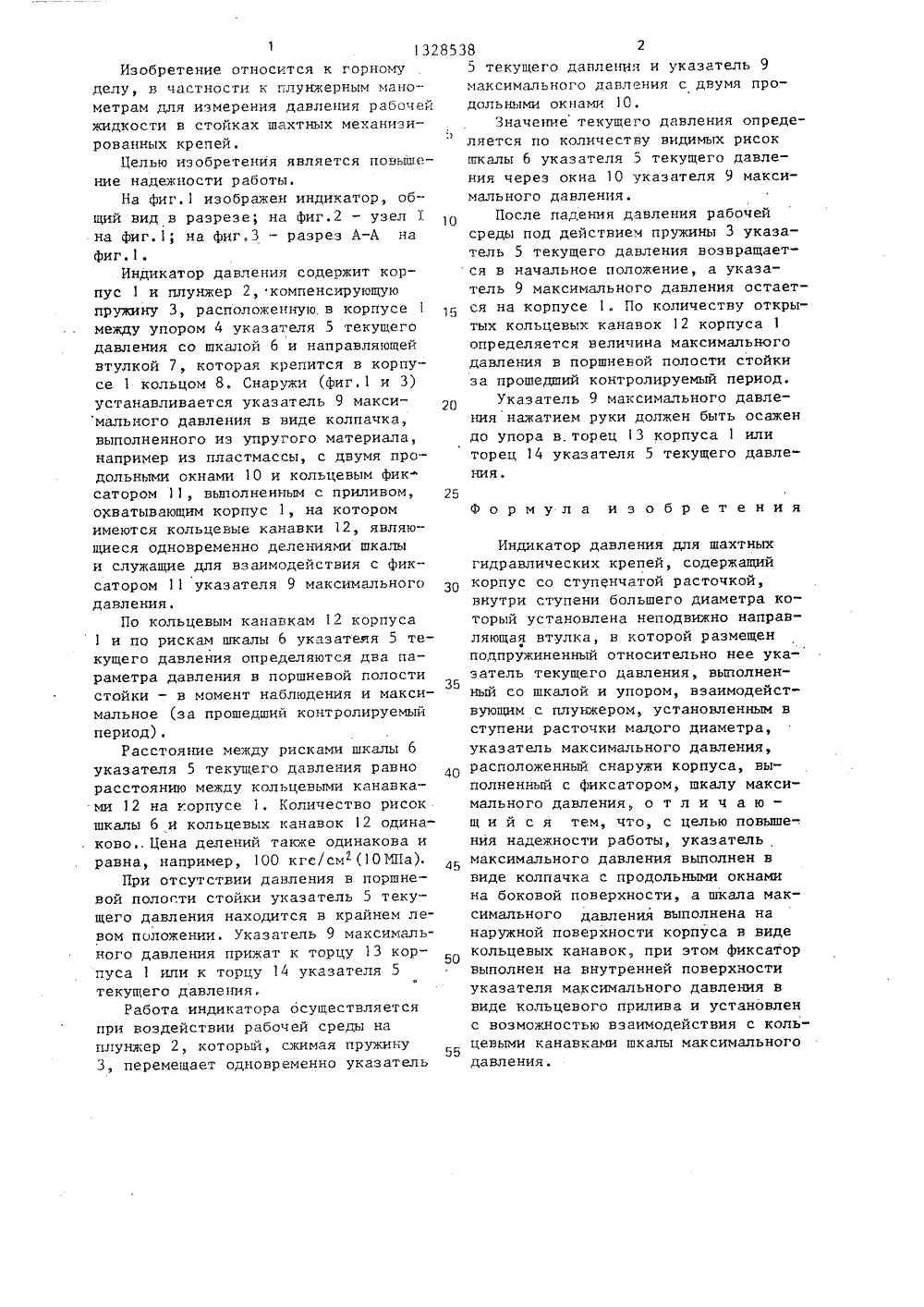

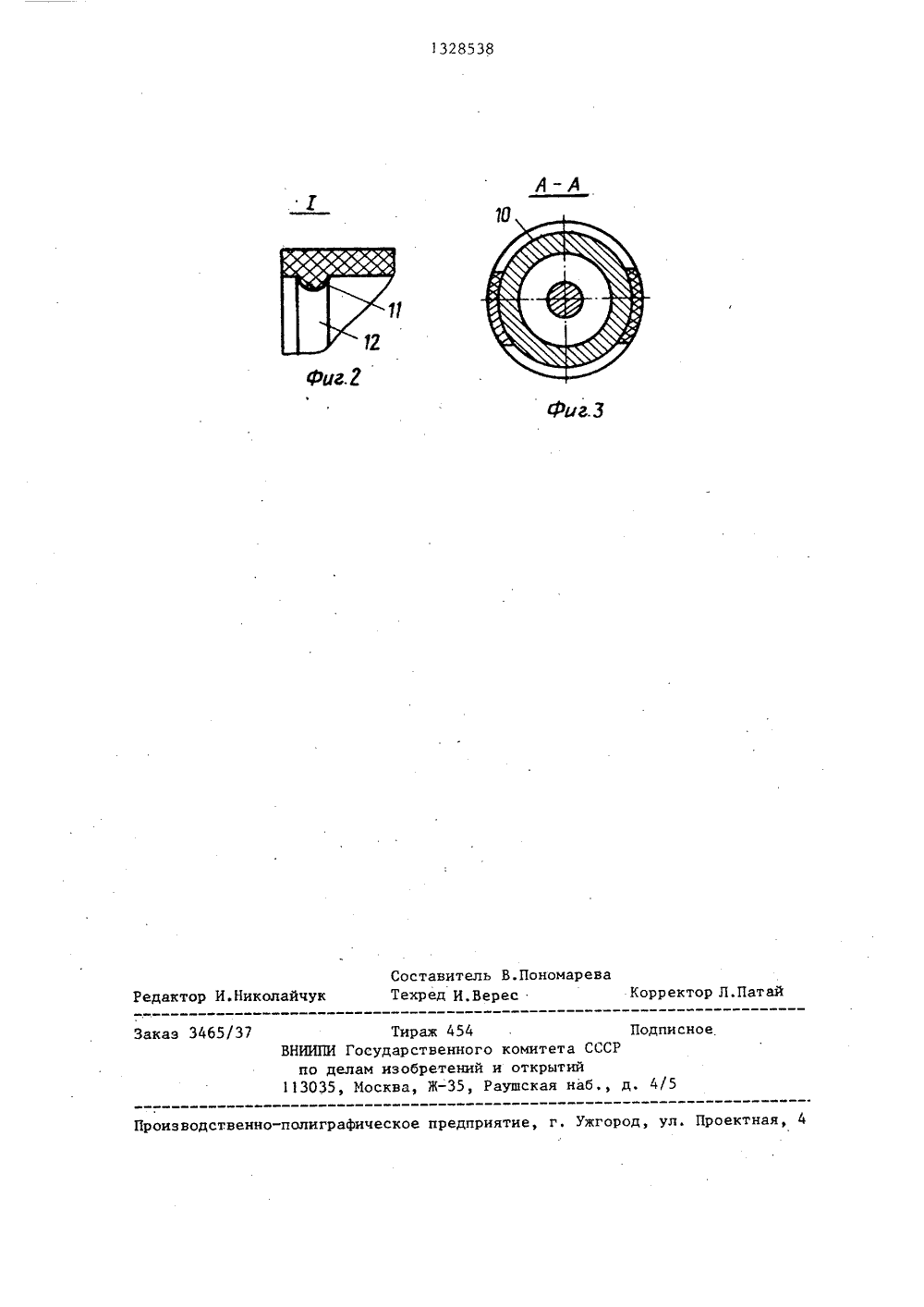

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИН 119) И 1) цц 4 Е 21 0 23/16 ОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ иг.1 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Государственный проектно-конструкторский и экспериьнтальный институт угольного машиностроения "Гипроуглемаш"(56) Авторское свидетельство СССР Р 499402, кл. Е 21 0 23/16, 1974,Авторское свидетельство СССР У 752038, кл. Е 21 0 23/16, 1978.(54) ИНДИКАТОР ДАВЛЕНИЯ ДЛЯ ШАХТНЫХГИДРАВЛИЧЕСКИХ КРЕПЕЙ(57) Изобретение относится к горномуделу, в частности к плунжерным манометрам для измерения давления рабоР чей жидкости в стойках механизированных крепей, и повышает надежность вработе. Для этого указатель 9 максимального давления выполнен в видеколпачка, имеющего на боковой поверхности продольные окна. Колпачок выполнен из упругого материала, например пластмассы. На внутренней поверхности колпачка выполнен фиксатор ввиде кольцевого прилива. На корпусе1 выполнены канавки, являющиеся одновременно делениями шкалы и служащиедля взаимодействия с кольцевым приливом. значение текущего давления рабочей среды определяется по количествувидимых рисок шкалы 6 указателя 5 че- йрез окна 10 указателя 9. Величинамаксимального давления определяетсяпо кол-ву открытых кольцевых канавоКкорпуса 13 ил.3285Изобретение относится к горномуделу, в частности к глунжерным манометрам для измерения давления рабочейжидкости в стойках шахтных механизированных крепей,Целью изобретения является повышение надежности работы.На фиг,1 изображен индикатор, общий вид в разрезе; на фиг.2 - узел .на фиг.1; на фиг.З - разрез А-А нафиг.1.Индикатор давления содержит корпус 1 и плунжер 2,компенсирующуюпружину 3, расположенную в корпусемежду упором 4 указателя 5 текущегодавления со шкалой 6 и направляющейвтулкой 7, которая крепится в корпусе 1 кольцом 8. Снаружи (фиг.1 и 3)устанавливается указатель 9 максимального давления в виде колпачка,выполненного иэ упругого материала,например из пластмассы, с двумя продольными окнами 10 и кольцевым фиксатором 11, вьп 1 олненным с приливом, 25охватывающим корпус 1, на которомимеются кольцевые канавки 12, являющиеся одновременно делениями шкалыи служащие для взаимодействия с Фиксатором 11 указателя 9 максимальногодавления.По кольцевым канавкам 12 корпуса1 и по рискам шкалы 6 указателя 5 текущего давления определяются два параметра давления в поршневой полости35стойки - в момент наблюдения и максимальное (за прошедший контролируемыйпериод)Расстояние между рисками шкалы 6указателя 5 текущего давления равнорасстоянию между кольцевыми канавками 12 на корпусе 1. Количество рисокшкалы 6 и кольцевых канавок 12 одинаково Цена делений также одинакова иравна, например, 100 кгс/см (1 О МПа). 4При отсутствии давления в поршневой полости стойки указатель 5 текущего давления находится в крайнем левом положении. Указатель 9 максимального давления прижат к торцу 13 корпуса 1 или к торцу 4 указателя 5Ртекущего давления,Работа индикатора осуществляетсяпри воздействии рабочей среды наплунжер 2, который, сжимая пружину3, перемещает одновременно указатель 38 25 текущего давления и указатель 9 максимального давления с двумя продольными окнами 1 О.Значение текущего давления определяется по количеству видимых рисок шкалы 6 указателя 5 текущего давления через окна 10 указателя 9 максимального давления.После падения давления рабочей среды под действием пружины 3 указатель 5 текущего давления возвращает ся в начальное положение, а указатель 9 максимального давления остается на корпусе 1. По количеству открытых кольцевых канавок 12 корпуса 1 определяется величина максимального давления в поршневой полости стойки за прошедший контролируемый период,Указатель 9 максимального давления нажатием руки должен быть осажен до упора в. торец 13 корпуса 1 или торец 14 указателя 5 текущего давления.Формула изобретенияИндикатор давления для шахтных гидравлических крепей, содержащий корпус со ступенчатой расточкой, внутри ступени большего диаметра который установлена неподвижно направляющая втулка, в которой размещен подпружиненный относительно нее указатель текущего давления, выполненный со шкалой и упором, взаимодействующим с плунжером, установленным в ступени расточки малого диаметра, указатель максимального давления, расположенный снаружи корпуса, выполненный с фиксатором, шкалу максимального давления, о т л и ч а ю - щ и й с я тем, что, с целью повьппе-. ния надежности работы, указатель максимального давления выполнен в виде колпачка с продольными окнами на боковой поверхности, а шкала максимального давления выполнена на наружной поверхности корпуса в виде кольцевых канавок, при этом Фиксатор выполнен на внутренней поверхности указателя максимального давления в виде кольцевого прилива и установлен с возможностью взаимодействия с кольцевыми канавками шкалы максимального давления.1328538 Фиг Составитель В.Пономарев Техред И.Верес Редактор И.Николайч Корректор Л.Патай Заказ 34 4 одписно енного ко тении и о -35, Рауш оизводственно-полиграфическое предприятие, г, Ужгород,Проектна Тир ВНИИПИ Государс по делам изоб 113035, Москва, тета СССРрытийая наб., д. 4/

Смотреть

Заявка

4055755, 16.01.1986

ГОСУДАРСТВЕННЫЙ ПРОЕКТНО-КОНСТРУКТОРСКИЙ И ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ УГОЛЬНОГО МАШИНОСТРОЕНИЯ "ГИПРОУГЛЕМАШ"

ДАВЫДОВ ИГОРЬ СЕМЕНОВИЧ, КОСТЮНИН БОРИС НИКОЛАЕВИЧ, ЕЖОЛОВ ИВАН МИХАЙЛОВИЧ, БРОНФЕН ПЕТР МАРКОВИЧ

МПК / Метки

МПК: E21D 23/16

Метки: гидравлических, давления, индикатор, крепей, шахтных

Опубликовано: 07.08.1987
